高压共轨燃油喷射系统的组成与工作原理
柴油机共轨式电控高压喷射系统简介
柴油机共轨式电控高压喷射系统的组成
柴油机共轨式电控高压喷射系
统主要由供油系统和控制系统组
成，如图 10.1 所示。供油系统包括
油箱、低压输油泵、高压输油泵、 共轨、喷油器等元件组成。控制系 统由传感器、ECU、执行器组成。
其中执行器主要有调压阀 14 和三通 电磁阀 2。
柴油机共轨式电控高压喷射系统的组成
柴油机共轨式电控高压喷射系统的工作原理
当电磁阀通电时，外阀 3 向上运动，
内阀下部密封锥面结合阀座（外阀下部内 锥），共轨高压油不在进入控制室 7，外 阀 3 下部外锥面与阀座分开，控制室内的 燃油通过回油管 5 回到油箱，从而控制室 7 的油压下降。针阀 9 的承压锥面的压力 作用下针阀上移，喷油器喷油，如图 10.2 （b）所示。
喷油器 8。喷油压力仅取决于共轨油道内的燃油压力。 共轨油道压力的控制是 ECU 根据各传感器信号与附加信息获
取发动机工作状态后，通过调压阀14 控制回油来调节燃油压力。燃油
压力传感器 15 提供的反馈信号用来实现对油轨压力的精确闭环控制。
柴油机共轨式电控高压喷射系统的工作原理
喷油控制
ECU 根据各传感器信号与附加信息获取发动 机工作状态，控制二位三通电磁阀 2 的位置，来
柴油机共轨式电控高压喷射系 统简介
开篇综述
柴油机共轨式电控高压喷射系统是由高压油泵、高压供油系统、各种 信号传感器和电子控制单元（ECU）组成的闭环系统中，将喷射压力的产生 和喷射过程彼此完全分开的供油方式。柴油机共轨式电控高压喷射系统采用 “时间与压力”控制方式，由高压油泵将高压燃油输送到公共油轨，通过公共 油轨内的油压及喷油器喷油时间的精确控制，实现对柴油发动机喷油量的精
节流孔共同进油，控制室 7的燃油压力上升迅速，控制活塞促使针阀下行断油快，
高压共轨工作原理介绍
高压共轨工作原理介绍高压共轨系统是一种现代柴油发动机燃油喷射系统，它采用了一种高压油泵将燃油送往一个共轨（称为油轨）上，再通过电控单元对喷油嘴进行精确控制，实现燃油喷射。
高压共轨系统具有高效、节能、环保等特点，是现代柴油发动机的主流燃油喷射系统。
高压共轨系统由几个关键部件组成，包括高压油泵、共轨、喷油嘴等。
设备的工作原理如下：高压油泵：高压油泵是高压共轨系统的核心部件，主要用于将柴油从油箱抽送到油轨中。
高压油泵内部有一个可变泵量调节装置，通过控制这个装置，可以实现对油泵的流量和压力进行调节。
高压油泵将燃油推送到油轨上，使油轨内的压力保持在一个高压水平。
共轨：共轨是一个高压油管，位于柴油发动机的缸体上方。
它连接着高压油泵和喷油嘴，起到燃油储存和传输的作用。
共轨内部的压力由高压油泵提供，可以实现非常高的压力水平。
燃油进入共轨后，会被保持在高压状态，等待喷油嘴的控制信号。
喷油嘴：喷油嘴位于发动机缸体上方，负责将高压能量释放出来，将燃油喷射到气缸中。
喷油嘴的喷油量和喷油时间由电控单元精确控制，可以根据发动机负载和转速的变化来进行调节。
当接收到控制信号时，喷油嘴会打开，将压力释放出来，喷射燃油。
电控单元：电控单元是高压共轨系统的控制中心，负责接收车速、转速等传感器的信号，并根据这些信号控制喷油嘴的喷油时间和喷油量。
通过精确控制燃油喷射的时间和量，电控单元可以实现对发动机的燃油喷射过程进行精确调节，以获得最佳的燃烧效果。
高压共轨系统的工作原理是基于电控技术和高压燃油的高效利用。
它能够实现对燃油喷射过程的高精度控制，提高发动机的燃烧效率，减少能源消耗和废气排放。
高压共轨系统还具有响应速度快、噪音低、可靠性高等优点，成为现代柴油发动机的首选燃油喷射系统。

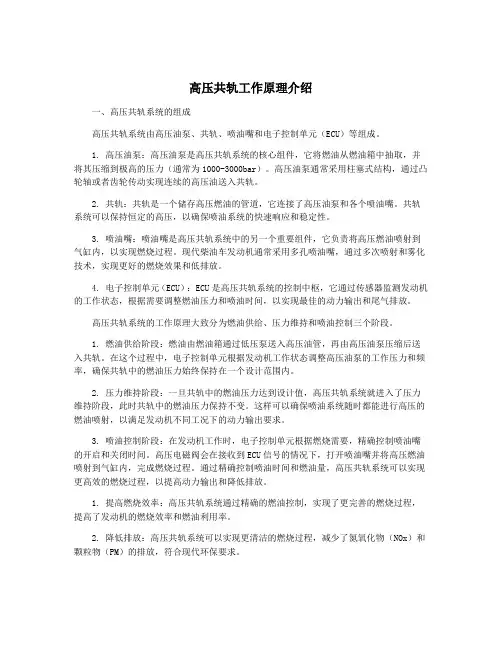

高压共轨工作原理介绍
高压共轨工作原理介绍一、高压共轨系统的组成高压共轨系统由高压油泵、共轨、喷油嘴和电子控制单元（ECU）等组成。
1. 高压油泵：高压油泵是高压共轨系统的核心组件，它将燃油从燃油箱中抽取，并将其压缩到极高的压力（通常为1000-3000bar）。
高压油泵通常采用柱塞式结构，通过凸轮轴或者齿轮传动实现连续的高压油送入共轨。
2. 共轨：共轨是一个储存高压燃油的管道，它连接了高压油泵和各个喷油嘴。
共轨系统可以保持恒定的高压，以确保喷油系统的快速响应和稳定性。
3. 喷油嘴：喷油嘴是高压共轨系统中的另一个重要组件，它负责将高压燃油喷射到气缸内，以实现燃烧过程。
现代柴油车发动机通常采用多孔喷油嘴，通过多次喷射和雾化技术，实现更好的燃烧效果和低排放。
4. 电子控制单元（ECU）：ECU是高压共轨系统的控制中枢，它通过传感器监测发动机的工作状态，根据需要调整燃油压力和喷油时间，以实现最佳的动力输出和尾气排放。
高压共轨系统的工作原理大致分为燃油供给、压力维持和喷油控制三个阶段。
1. 燃油供给阶段：燃油由燃油箱通过低压泵送入高压油管，再由高压油泵压缩后送入共轨。
在这个过程中，电子控制单元根据发动机工作状态调整高压油泵的工作压力和频率，确保共轨中的燃油压力始终保持在一个设计范围内。
2. 压力维持阶段：一旦共轨中的燃油压力达到设计值，高压共轨系统就进入了压力维持阶段，此时共轨中的燃油压力保持不变。
这样可以确保喷油系统随时都能进行高压的燃油喷射，以满足发动机不同工况下的动力输出要求。
3. 喷油控制阶段：在发动机工作时，电子控制单元根据燃烧需要，精确控制喷油嘴的开启和关闭时间。
高压电磁阀会在接收到ECU信号的情况下，打开喷油嘴并将高压燃油喷射到气缸内，完成燃烧过程。
通过精确控制喷油时间和燃油量，高压共轨系统可以实现更高效的燃烧过程，以提高动力输出和降低排放。
1. 提高燃烧效率：高压共轨系统通过精确的燃油控制，实现了更完善的燃烧过程，提高了发动机的燃烧效率和燃油利用率。
高压共轨工作原理介绍
高压共轨工作原理介绍我们来了解一下高压共轨系统的组成。
高压共轨系统由高压泵、高压共轨、喷油嘴和电子控制单元（ECU）组成。
高压泵的作用是将油液压力升高至非常高的水平，高压共轨则是一个集油气的管道系统，它储存并提供高压燃油，喷油嘴用于喷射燃油，而ECU则是用来控制整个系统的工作。
在高压共轨系统中，每个气缸都有一个或多个喷油嘴，而所有的喷油嘴都是由高压共轨供应燃油。
我们来了解高压共轨系统的工作原理。
在传统的柴油发动机中，燃油是由喷油泵提供高压后送入喷油嘴，然后通过压缩空气进行雾化和混合，最后在气缸内燃烧。
而高压共轨系统的工作原理则有所不同。
当发动机工作时，高压泵将燃油压力提升至非常高的水平，并将其送入高压共轨中进行储存。
在需要喷油时，ECU会根据发动机的工作状态和操作需求来控制高压共轨中燃油的压力，然后通过喷油嘴将燃油喷射到气缸内进行燃烧。
高压共轨系统的工作原理主要分为以下几个步骤：1. 充油阶段：当发动机启动时，高压泵开始工作，将柴油从油箱吸入，然后送入高压共轨中进行储存。
2. 压力调节阶段：当发动机需要喷油时，ECU会控制高压共轨中燃油的压力，以确保燃油能够在需要的时间和量上准确地喷射到气缸内。
3. 喷油阶段：一旦高压共轨中的燃油压力被调整到适当的水平，ECU就会通过信号控制喷油嘴进行喷射，将燃油喷入气缸内进行燃烧。
4. 完善燃烧阶段：在喷油结束后，高压共轨中的余燃油会被回收，以确保下一次的喷油过程能够重新开始。
通过这些步骤，高压共轨系统能够实现对燃油的精确控制，从而提高了燃油的混合效率和燃烧效率，减少了废气排放和燃油消耗，使发动机的性能和经济性都得到了极大的提升。
1. 高效燃烧：由于高压共轨系统可以实现对燃油的高精度控制，使得燃油能够充分雾化和混合，从而实现了更加高效的燃烧过程。
2. 动力性能更佳：高压共轨系统能够实现更高的喷油压力，从而提高了燃油的雾化效果和发动机的动力性能。
3. 排放更干净：高压共轨系统能够实现对燃油的精确控制，减少了废气排放和燃油消耗，使得发动机的排放更加干净。
高压共轨工作原理
高压共轨工作原理高压共轨系统是一种现代柴油机燃油供给系统，它由高压泵、高压共轨、喷油器等部分组成。
由于该系统具有较高的压力及较快的响应速度，能够使得喷油更为精准、快速、均匀，从而提高燃烧效率并降低污染物排放。
在本文中，我们将详细介绍高压共轨系统的工作原理。
一、高压共轨系统的基本组成高压共轨系统是由高压泵、高压共轨、喷油器和控制单元等部分组成的。
高压泵能够提供高压油液，将燃油输送到高压共轨中；高压共轨则是一个压力传递和储油的装置，将高压油液传递给各个喷油器；喷油器则是实现燃油雾化和喷射的设备；控制单元则能够实现对高压共轨系统的控制和调节。
1、高压泵提供高压油液高压泵会将燃油从油箱中吸入，通过柱塞将燃油压缩，形成高压油液，再将高压油液送往高压共轨中。
高压共轨是一个储存高压油液的装置，它能够保存一定量的高压油液，并将高压油液传递给各个喷油器。
3、喷油器实现燃油雾化和喷射当需要喷油时，控制单元将信号发送至喷油器，激活电磁阀，打开高压油液通道，将高压油液送至喷油器中。
喷油器中的针阀则会打开，将高压油液喷射至喷油嘴上，并形成微小的雾状颗粒。
4、控制单元调节燃料喷射时间和量控制单元能够对高压共轨系统中的燃油喷射时间和量进行调节。
当需要增加燃油喷射量时，控制单元会将信号发送至高压泵，增加燃油压力；当需要减少燃油喷射量时，控制单元会减小针阀的打开时间，从而减少燃油的喷射。
1、提高燃烧效率由于高压共轨系统能够保持较高的燃油压力，使得燃油更容易雾化，从而提高了燃烧效率。
高压共轨系统能够调节燃油喷射时间和量，使得燃油能够更加精准地喷射至缸内，从而提高了燃烧效率。
2、降低污染物排放由于高压共轨系统能够实现更加精准的燃油喷射，使得燃烧更加充分，减少了未燃烧的燃料和氧化物的排放，从而降低了污染物的排放。
3、提高启动性能和响应速度由于高压共轨系统能够提供更快的响应时间和更高的燃油压力，使得柴油机具有更好的启动性能和响应速度。
4、降低噪音水平由于高压共轨系统能够喷出细小的雾状颗粒，使得燃油更为均匀，从而减少了燃油的燃烧噪音。
高压共轨燃油喷射系统的结构和工作原理.
高压共轨燃油喷射系统的结构和工作原理2017-06-14高压共轨燃油喷射系统的结构和工作原理李明诚，《电控柴油机的基本结构及工作原理》，20111、高压共轨喷射系统简介它是由燃油泵把高压油输送到公共的、具有较大容积的配油管――油轨内，将高压油蓄积起来，再通过高压油管输送到喷油器，即把多个喷油器，并联在公共油轨上。
在公共油轨上，设置了油压传感器、限压阀和流量限制器。
由于微电脑对油轨内的燃油压力实施精确控制，燃油系统供油压力因柴油机转速变化所产生的波动明显减小（这是传统柴油机的一大缺陷），喷油量的大小仅取决于喷油器电磁阀开启时间的长短。
特点：①、将燃油压力的产生与喷射过程完全分开，燃油压力的建立与喷油过程无关。
燃油从喷油器喷出以后，油轨内的油压几乎不变；②、燃油压力、喷油过程和喷油持续时间由微电脑控制，不受柴油机负荷和转速的影响；③、喷油定时与喷油计量分开控制，可以自由地调整每个气缸的喷油量和喷射起始角。
2、高压共轨燃油喷射系统的基本结构高压共轨燃油喷射系统包括燃油箱、输油泵、燃油滤清器、油水分离器、高低压油管、高压油泵、带调压阀的燃油共轨组件、高速电磁阀式喷油器、预热装置及各种传感器、电子控制单元等装置。
高压共轨燃油喷射系统的低压供油部分包括：燃油箱（带有滤网、油位显示器、油量报警器）、输油泵、燃油滤清器、低压油管以及回油管等；共轨喷射系统的'高压供油部分包括：带调压阀的高压油泵、燃油共轨组件（带共轨压力传感器）以及电磁阀式喷油器等。
3、电控燃油喷射系统的工作原理电子控制单元接收曲轴转速传感器、冷却液温度传感器、空气流量传感器、加速踏板位置传感器、针阀行程传感器等检测到的实时工况信息，再根据ECU内部预先设置和存储的控制程序和参数或图谱，经过数据运算和逻辑判断，确定适合柴油机当时工况的控制参数，并将这些参数转变为电信号，输送给相应的执行器，执行元件根据ECU的指令，灵活改变喷油器电磁阀开闭的时刻或开关的开或闭，使气缸的燃烧过程适应柴油机各种工况变化的需要，从而达到最大限度提高柴油机输出功率降低油耗和减少排污的目的。
高压共轨燃油喷射系统构造及工作原理
高压共轨燃油喷射系统构造及工作原理柴油机共轨电控柴油喷射系统部件构造4\\六西格玛坛{vW主要由电控单元、高压油泵、共轨管、电控喷油器及各种传感器组成。
低压燃油泵泵送燃油输入高压油泵，高压油泵将燃油加压送入高压油轨，高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元从预设的map图中确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入气缸。
3.1.1高压油泵@l*[~高压油泵供油量的设计准则是保证柴油机在任何情况下喷油量和控制量之和的需求，以及起动和加速过程中燃油量变化的需求。
由于共轨系统中的燃油喷射压力与燃油喷射过程无关，且高压油泵的凸轮不能保证燃油喷射正时，因此高压油泵的油压凸轮可以根据最小峰值扭矩的设计原则进行设计，接触应力最小，耐磨性最好。
bosch公司采用由柴油机驱动的三缸径向柱塞泵来产生高达135mpa的压力。
该高压油泵在每个压油单元中采用了多个压油凸轮，使其峰值扭矩降低为传统高压油泵的1/9，负荷也比较均匀，降低了运行噪声。
该系统中高压共轨腔中的压力的控制是通过对共轨腔中燃油的放泄来实现的，为了减小功率损耗，在喷油量较小的情况下，将关闭三缸径向柱塞泵中的一个压油单元使供油量减少。
电气安装公司采用三作用凸轮直列泵产生高压。
高压油泵采用控制低压燃油有效进油的方法。
工作过程：_7[）w（g/r&e.h-gu）（1）柱塞下行，控制阀开启，低压燃油经控制阀流入柱塞腔；质量SPC、六西格玛、TS16949、MSA、fmea6gwd0d |%^w/P(_六西格玛品质论坛o9w（2）柱塞上升，但控制阀未通电且打开。
低压燃油通过控制阀流回低压室；（3）在达到供油量定时时，控制阀通电，使之关闭，回流油路被切断，柱塞腔中的燃油被压缩，燃油经出油阀进入高压油轨。
利用控制阀关闭时间的不同，控制进入高压油轨的油量的多少，从而达到控制高压油轨压力的目的；六西格玛质量论坛d7t！ys&n（4）凸轮经过最大升程后，柱塞进入下降行程，柱塞腔内的压力降低，出油阀关闭，停止供油，这时控制阀停止供电，处于开启状态，低压燃油进入柱塞腔进入下一个循环。
柴油机高压共轨系统工作原理
柴油机高压共轨系统工作原理1. 介绍柴油机高压共轨系统是现代柴油机技术中的重要组成部分。
它通过使用高压油泵将燃油压力提高到很高的水平，并通过共轨将燃油分配给每个喷油器，从而实现燃油的高效喷射。
本文将详细解释柴油机高压共轨系统的工作原理及其组成部分。
2. 高压共轨系统的组成部分柴油机高压共轨系统主要由以下几个组成部分构成：2.1 高压油泵高压油泵是高压共轨系统的核心组件之一。
它的主要作用是将柴油加压到很高的压力，通常可以达到几百至几千巴的水平。
高压油泵通常采用柱塞式结构，通过往复运动使油泵产生压力，从而将燃油送入高压共轨。
2.2 高压共轨高压共轨是一个金属管道，油泵将燃油送入共轨中储存。
高压共轨的设计和制造需要考虑高压和高温环境下的耐久性和可靠性，因此通常采用高强度、耐腐蚀的材料制成。
共轨的直径通常较小，以使燃油能够以较高的压力被释放到喷油器中。
2.3 喷油器喷油器是将燃油喷射到柴油机燃烧室中的设备。
在高压共轨系统中，每个气缸通常都配有一个喷油器。
当发动机控制单元（ECU）发出命令时，喷油器会以非常高的压力将燃油喷射到燃烧室中，并在适当的时机结束喷射。
喷油器需要具备高压、高温和快速响应的能力，以确保燃油的准确喷射。
2.4 高压传感器高压传感器用于监测高压共轨中的燃油压力，并将压力信号反馈给发动机控制单元。
发动机控制单元可以根据高压传感器的信号来控制高压油泵的工作，从而实现精确的燃油喷射控制。
3. 高压共轨系统的工作原理柴油机高压共轨系统的工作原理可以分为以下几个步骤：3.1 燃油供给当发动机启动时，高压油泵开始工作。
高压油泵通过往复运动产生高压燃油，并将其送入高压共轨中储存。
3.2 压力调节高压油泵根据传感器信号和发动机控制单元的指令来调节燃油的压力。
发动机控制单元可以根据负载、转速和其他参数来控制燃油压力的大小，以实现最佳燃油喷射效果。
3.3 燃油喷射当发动机控制单元需要喷射燃油时，它会向喷油器发送信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压共轨燃油喷射系统的组成与工作原理（3）断路(开路）检测方法如图3-74所示的配线有断路故障，可用“检查导通性”或“测量电压”的方法来确定断路的部位。
图3-74 断路检测①“检查导通性”方法a. 脱开连接器A和C，测量它们之间的电阻值，如图3-75所示。
若连接器A的端子1与连接器C的端子1之间的电阻值为∞，则它们之间不导通(断路）;若连接器A的端子2与连接器C的端子2之间的电阻值为0Ω，则它们之间导通(无断路）。
图3-75 导通检测b.脱开连接器B，测量连接器A与B、B与C之间的电阻值。
若连接器A的端子1与连接器B的端子1之间的电阻值为0Ω，而连接器B的端子1与连接器C的端子1之间的电阻为∞，则连接器A的端子l与连接器B的端子l之间导通，而连接器B的端子1与连接器C 的端子1之间有断路故障存在。
②“测量电压”方法。
在ECU连接器端子加有电压的电路中，可以用“测量电压”的方法来检查断路故障。
如图3-76所示）。
图3-76 电压检测在各连接器接通的情况下，ECU输出端子电压为5 V的电路中，如果依次测量连接器A 的端子1、连接器B的端子1和连接器C的端子1与车身(搭铁）之间的电压时，测得的电压值分别为5 V、5 V和0 V，则可判定:在连接器B的端子1与连接器C的端子1之间的配线有断路故障存在。
（4）短路检查方法如果配线短路搭铁，可通过检查配线与车身(搭铁）是否导通来判断短路部位。
如图3-77所示。
图3-77 短路检测①脱开连接器A和C，测量连接器A的端子1和端子2与车身之间的电阻值。
如果测得的电阻值分别为0 Ω和∞，则连接器A的端子1与连接器C的端子1的配线与车身之间有搭铁短路故障。
②脱开连接器B，分别测量连接器A的端子1和连接器C的端子1与车身之间的电阻值。
如果测得的电阻值分别为∞和0Ω，则可以判定:连接器B的端子1与连接器C的端子1之间的配线与车身之间有搭铁短路故障。
九、信号检测线信号检测线的作用是在进行发动机 ECU 端子的检测时，为防止接头破损，需连接信号检查线束，并将测试棒抵住信号检查线束的接触箱进行检测。
1.信号检测线的连接使用方法（1）将起动器钥匙置于「OFF」(锁定)，从发动机 ECU 上取下接头。
注意接头不可使锁定部位的锁扣弯折。
（2）将信号检查线束连接在发动机 ECU 以及机械线束上。
（3）将测试棒抵住信号检测线的信号检测接头测量。
（4）信号检测线为共轨式燃料喷射系统专用。
如图3-78所示。
如3-78 信号检测法十、故障诊断仪当系统发生异常情况时，在仪表盘上会显示出故障指示。
采用故障诊断仪进行故障诊断可快速准确地检测到故障部位，并能检测历史故障和适时工况监测等。
如图3-79所示。
1.故障诊断仪的使用连接（1）通过故障诊断接口箱，将安装了诊断软件的电脑与车辆侧的故障诊断接头相连接。
（2）将起动器钥匙置于“ON”( 开启），起动故障诊断。
图3-79 故障诊断仪（一）高压共轨燃油喷射系统的组成现代机械装备上已广泛应用高压共轨燃油喷射系统。
如豪沃载重自卸车、日立ZX-3系列、卡特D系列、神钢-8系列等挖掘机发动机都采用了高压共轨燃油喷射系统。
与传统的直喷式燃油喷射系统相比高压共轨电喷燃油系统更具高效和出色的燃油经济性和降低排放及噪音等优点。
高压共轨燃油喷射系统由供给泵、共轨、喷射器以及控制它们的发动机ECU、传感器、开关、电磁阀等构成。
如图3-107所示。
图3-107电控燃油喷射系统组成图（二）高压共轨燃油喷射系统工作原理1.电控燃油喷射工作原理供给泵将燃油加压后输入共轨内，再经高压燃油管将该高压燃油分配给各汽缸的喷射器。
共轨内燃油压力通过发动机ECU收集压力传感器、发动机转速、发动机负荷等信号控制安装在供给泵上的燃油调节量电磁阀SCV（Suction Control Valve）来进行实现。
燃油喷射量和喷射时期由ECU驱动安装在喷油器上的复式电磁阀「ON/OFF」状态来进行控制。
如复式电磁阀置于「ON」（通电）状态，泄油孔被打开，控制室内的高压燃油则通过节流孔流出，控制室内的压力下降，当活塞上的压力和喷嘴弹簧的合力将至低于作用于喷油嘴针阀承压锥面上的压力时，针阀被打开，燃油经喷嘴上的喷孔喷人燃烧室。
反之，如果把复式电磁阀置于「OFF」（不通电）状态，泄油孔被关闭，燃油从进油孔进入阀控制室建立起油压，这个油压为共轨压力，这个压力作用在柱塞端面上产生向下压力，再加上喷嘴弹簧的合力大于喷嘴室中高压燃油作用在针阀锥面上的压力，使喷嘴针阀下降而结束喷射。
因此，根据复式电磁阀的通电开始时期可控制喷射定时，而根据复式电磁阀的通电时间就能控制喷射量。
该系统通过提高各部件的耐压强度，实现了燃料压力更加高压化，雾化质量更好，使燃烧更加充分，提高了经济效率和降低了污染排放。
图3-108 共轨燃油系统工作原理图2.发动机ECUECU是电子控制单元的简称。
如图3-109所示。
图3-109发动机ECU示意图电子控制单元由微型计算机、输入、输出及控制电路等组成。
电控单元的功用是根据其内存的程序和数据对空气流量计及各种传感器输入的信息进行运算、处理、判断，然后输出指令，向喷油器提供一定宽度的电脉冲信号以控制喷油量。
它还具备故障自诊断和保护功能，当系统产生故障时，它还能在RAM中自动记录故障代码并采用保护措施从上述的固有程序中读取替代程序来维持发动机的运转。
同时这些故障信息会显示在仪表盘上并保持不灭，可以使用户及时发现问题。
随着现代机械装备电子化自动化的提高，ECU的使用将会日益增多，线路也会日益复杂。
为了简化电路和降低成本，机械装备上多个ECU之间的信息传递就要采用一种称为多路复用通信网络技术，将整车的ECU形成一个网络系统，也就是CAN数据总线。
发动机ECU控制电路如图3-110所示。
图3-110 发动机ECU控制系统框图3.供给泵供给泵输出燃油使共轨内产生燃油压力。
输出的燃油量由供给泵的燃油调节量电磁阀（SCV=Suction Control Valve）进行控制，SCV由发动机ECU进行电子控制。
为适应高压喷射，使发动机达到了均速转动，强化了轴承、挺杆等部品。
另外，从强制机油润滑更改为燃油润滑。
供给泵如图3-111所示。
图3-111 供给泵4.SCV(吸入控制阀 = 燃料调节量电磁阀)通过采用线性电磁阀控制从ECU到SCV的通电时间（通电时间控制），达到控制由高压柱塞所供给的燃料流量目的。
由于控制目标轨道压力仅吸入必要的量，所以降低了供给泵的驱动负荷。
电流通入SCV时，内部的电枢对应通电时间比转动，燃油流量与电枢动作连动，圆形阀柱依据燃油通路被阻塞的量控制燃油。
SCV处于OFF的状态时，圆形阀柱被回油弹簧压住，通路完全打开，通过柱塞，燃油被供给。
（全量吸入→全量输出）SCV处于ON的状态时，回油弹簧缩紧，燃油回路关闭。
SCV处于ON/OFF的状态时，燃料依照驱动通电时间比的开口面积程度被供给，燃油通过柱塞输出。
SVC示意图如图3-112所示，其控制原理如图3-113所示。
图3-112 SCV示意图图3-113 SCV控制原理5.燃油泵燃油泵为摆线型泵，燃油经过燃油滤芯、SCV被送进2个柱塞。
燃油泵通过凸轮轴驱动。
内滚轮转动时，依据外/内所形成的空间的增减，形成在吸入侧吸入燃油、输出侧送出燃油的结构。
被吸入的燃油随着滚轮的转动向输出油口侧移动，从输出油口输出。
被输出的燃油供给SCV必要的量，剩余的经由调节阀返回吸油口一侧。
如图3-114所示。
图3-114 燃油泵示意图6.共轨储藏从燃油泵被压送过来的高压燃油，并将燃油分配到各汽缸的喷射器内。
共轨上安装有燃油压力传感器和压力控制器。
压力传感器用来检测共轨内的燃油压力，并将其信号传送给ECU。
ECU依据所传达的信息控制燃油泵的SCV，控制共轨内的燃油压力。
共轨示意图如图3-115所示。
图3-115 共轨示意图7.压力控制器压力控制器作用是当共轨内压力达到异常高压时，打开阀释放压力。
共轨内的压力达到约200Mpa（2039kg/ cm²）时阀打开，从压力控制器流出的燃油返回到燃油油箱。
当压力下降到约50Mpa时就恢复至原来的状态，维持共轨内压力。
如图3-116所示。
图3-116 压力控制器8.压力传感器压力传感器被安装在共轨上，检测共轨内的燃油压力并将信号发送给ECU。
其构造是利用向金属隔膜施加压力时半导体压变电阻的电阻值产生变化这一特性，向ECU输入信号的压力传感器。
如图3-117所示。
图3-117压力传感器3.喷射器（1）喷射器外形喷射器是将共轨分配过来的高压燃油变成微细的喷雾状态，直接喷射到燃烧室的一种装置。
如图3-118所示。
图3-118 喷射器喷射器是由复式电磁阀、燃油压力活塞、喷嘴所构成。
通过控制复式电磁阀部的控制室内压力来控制喷射量、喷射时间、喷射率。
喷射器主体采用夹钳压制方式。
另外，在汽缸缸头的插入部位配置O形圈，防止发动机机油进入到汽缸缸头的喷射器孔内。
新型的喷射器针对高压化的情况，在电磁阀的密封构造上，从金属制锥形密封改进为陶瓷制平面密封，提高了密封性及耐久性。
采用缩小了控制室的排除容量的复式电磁阀，缩短了间隔，实现了1行程4次多段喷射。
（2）喷射器动作喷射器基本动作如图3-119所示。
图3-119 喷射器基本动作a无喷射 b 开始喷射 c喷射结束①无喷射在电磁阀不通电的状态下，阀座被阀弹簧推压至下方关闭。
在控制室内，共轨的高压压力被施加在燃油压力活塞上，促使燃油压力活塞向下移动，喷嘴被关闭，不进行喷射。
如图3-119a所示。
②开始喷射复式电磁阀开始通电时，由于电磁力作用，阀座被提升。
控制室的燃油经由出口孔流出，控制室压力降低，喷嘴针阀因喷嘴部位燃油压力的作用而上升，喷射燃油。
因为喷嘴针阀是慢慢上升的，所以喷射量不断增加，如持续通电则会达到最大喷射率。
如图3-119b所示。
③喷射结束停止复式电磁阀的通电时，在阀弹簧的作用下阀座下降，关闭阀座。
这时，在共轨的高压燃油共同作用于控制室，喷嘴针阀被立即关闭，实现喷射迅速结束。
如图3-119c所示。
