安全阀是一种由进口静压开启的自动泄压防护装置，它是为了防止设备和容器内异常状况下压力过高引起爆炸而设置的安全装置，是压力容器最为重要的安全附件之一。
下面由店铺为大家整理的波纹管背压平衡全启式安全阀的相关资料，希望大家喜欢!
波纹管背压平衡全启式安全阀的简介
背压平衡式波纹管安全阀，执行API规范，采用波纹管结构，用于有毒有害及易燃易爆介质的压力管道及容器作为超压保护装置，采用不锈钢成形波纹管，保证介质零外漏，又可平衡安全阀出口的背压，保证整定压力的准确性。
设计特色
不锈钢成形波纹管设计，保证介质零外漏平衡安全阀出口的背压，保证整定压力的准确性整定压力偏差小，可达±3%;启闭压差≤10%;选用优质的弹簧钢，保证弹簧的寿命和稳定性;平面结构的阀瓣和阀座易于维修和重新加工;整定压力范围大:0.06～9.0MPa;调节圈结构，回座压力可调
背压阀和安全阀的区别和相同点
背压阀是为了增加回油阻力，使得执行机构运动平稳些。
安全阀是限制系统最高压力防止出事故。
背压阀一般使用节流阀，也有用溢流阀的。
安全阀一般都是用溢流阀。
安全阀是一个方向的，介质从进口进，起跳后，从出口出;背压阀则不是，它是一个平衡阀，系统内(A罐体)介质压力超压，阀门起跳，介质排放到(B罐体)，如果背压过高(B罐体压力增大)，超压，阀门开启，介质进入(A罐体)系统内。
安全阀的设置及选用
安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。
安全阀用在锅炉、压力容器等受压设备上作为超压保护装置.当被保护设备内介质压力异常升高达到规定值时,阀门自动开启，继而全量排放，以防止压力继续升高,当压力降低到另一规定值时，自动关闭。
1 安全阀的设置1。
1 凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）.该系统指全气相、全液相或气相连通.2、容器的压力物料来源处没有安全阀的场合。
3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道。
5、由于不凝气的累积产生超压的容器。
6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。
7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。
8、液体因两端阀门关闭而产生热膨胀的部位。
9、凝气透平机的蒸汽出口管道.10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀.1。
2 《石油化工企业设计防火规范》的规定,在不正常条件下，可能超压的下列设备应设安全阀:1、顶部操作压力大于0.07MPa的压力容器。
2、顶部操作压力大于0。
03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）.3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上,应设安全阀。
安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置(如设备本身已有安全阀者除外）。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口管道需设安全阀。
以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故,故应设置安全阀或其他安全措施。
5、可燃气体或液体受热膨胀，可能超出设计压力的设备。
2024年燃气安全阀选用注意事项(2篇)
2024年燃气安全阀选用注意事项燃气安全阀有弹簧式和杆式两大类，此外还有冲量式安全阀、先导式安全阀、安全切断阀、安全解压阀、静重式安全阀。
燃气安全阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣的开启高度，由开启高度不同，又分为微启式和全启式两种。
微启式是指阀瓣的开启高度为阀座喉经的1/40~1/20。
全启是指阀瓣的开启高度为阀座喉径的1/4。
燃气安全阀选用注意事项1、大口径，大排量及高压系统一般用脉冲式安全阀，如减温减压装置、电站锅炉等。
2、负压或操作过程中可能会产生负压的系统一般用真空负压安全阀。
3、对于背压波动较大和有毒易燃的容器或管路系统一般用波纹管安全阀。
4、安全回流阀用在液化石油气站罐泵出口的液相回流管道上。
5、静重式燃气安全阀一般用在E级蒸汽锅炉上。
6、高压给水一般用封闭全启式安全阀，例如：高压给水加热器、换热器。
7、水等液体不可压缩的介质一般用封闭微启式安全阀。
8、不封闭带扳手全启式安全阀一般用在蒸汽锅炉或蒸汽管道上。
9、不封闭带扳手的燃气安全阀多用在热水锅炉上。
燃气安全阀在系统中起安全保护的作用。
当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气,使系统压力不超过允许值，目的是系统不因压力过高而发生事故。
燃气安全阀俗称为溢流阀。
燃气安全阀的公称压力是由操作压力决定的，使用温度的范围也是由操作压力决定的。
由计算出来的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定燃气安全阀的材质和结构型式，再根据燃气安全阀泄放量计算出燃气安全阀的喉径。
2024年燃气安全阀选用注意事项（2）燃气安全阀是燃气系统中非常重要的保护装置，它的主要作用是在燃气管道中自动控制燃气的流量和压力，确保燃气系统的安全运行。
选择合适的燃气安全阀对于保障燃气系统的安全性至关重要。
以下是2024年选择燃气安全阀时需要注意的几个方面。
1. 符合标准和规范在选择燃气安全阀时，首先要确保该安全阀符合国家或地方相关标准和规范的要求。
安全阀的设置和选用
安全阀的设置和选用HG／T 20570．2—951应用范围1.0.1 本规定仅适用于化工生产装置中压力大于0.2MPa的压力容器上防超压用安全阀的设置和计算，不包括压力大于100MPa的超高压系统。
适用于化工生产装置中上述范围内的压力容器和管道所用安全阀；不适用于其它行业的压力容器上用的安全阀，如各类槽车、各类气瓶、锅炉系统、非金属材料容器，以及核工业、电力工业等。
1.0.2 计算方法引自《压力容器安全技术监察规程》和API一520（见2．3节），在使用本规定时，应采用同一个规范来进行泄放量和泄放面积的计算。
2 名词2.0.1 安全阀由弹簧作用或由导阀控制的安全阀。
当入口处静压超过设定压力时，阀瓣上升以泄放被保护系统的超压，当压力降至回座压力时，可自动关闭的安全泄放阀。
2.0.2 导阀控制主阀动作的辅助压力泄放阀。
2.0.3 全启式安全阀当安全阀入口处的静压达到其设定压力时，阀瓣迅速上升至最大高度，最大限度地排出超压的物料。
一般用于可压缩流体。
阀瓣的最大上升高度不小于喉径的1/20~1/40。
2.0.4 微启式安全阀当安全阀入口处的静压达到其设定压力时，阀瓣位置随入口压力的升高而成比例的升高，最大限度地减少应排出的物料。
一般用于不可压缩流体。
阀瓣的最大上升高度不小于喉径的1/20~1/40。
2.0.5 弹簧式安全阀由弹簧作用的安全阀。
其设定压力由弹簧控制，其动作特性受背压的影响。
2.0.6 背压平衡式安全阀由弹簧作用的安全阀。
其设定压力由弹簧控制，用活塞或波纹管减少背压对其动作性能的影响。
2.0.7 导阀式安全阀由导阀控制的安全阀。
其设定压力由导阀控制，其动作性能基本上不受背压的影响。
当导阀失灵时，主阀仍能在不超过泄放压力时自动开启，并排出全部额定泄放量。
2.0.8 主安全阀主安全阀是被保护系统的主要安全泄放装置，其泄放面积是基于最大可能事故工况下的泄放量。
2.0.9 辅助安全阀辅助安全阀（有时多于一个）是主安全阀的辅助装置，提供除主安全阀以外的附加泄放面积。
中国石化集团公司安全阀设置规定
中国石化集团公司安全阀设置规定中国石化[2001]安字30号1.0总则1.1编制目的及适用范围1.1. 1为符合国家质量技术监督局《压力容器安全技术监察规程》中对“安全阀一般每年至少应校验一次”的要求，特编制本规定。
1.1. 2本规定适用于中国石油化工集团公司所属企业中现有的和新建、改扩建的生产装置。
1.1. 3本规定适用于安全阀的公称压力范围在0.1~25MPa之间，流道直径大于或等于8mm的范围内。
1.1. 4本规定不适用于锅炉安全阀，锅炉安全阀的设置应遵守原劳动部《蒸汽锅炉安全技术监察规程》的规定。
1.2相关法规和标准1.2.1《压力容器安全技术监察规程》（质技监局锅发[1999]154号）1.2.2 GB/T12241-89 安全阀一般要求1.2.3 GB/T12242-89 安全阀性能试验方法1.2.4 GB/T12243-89 弹簧直接载荷式安全阀2.0名词解释2.0.1最高操作压力P：设备运行期间可能达到的最高压力。
2.0.2背压力Pb：安全阀出口处压力，它是附加背压和排放背压力的总和。
2.0.3整定压力（开启压力）PS：安全阀阀瓣在运行条件下开始升起的进口压力。
在该压力下，开始有可测量的开启高度，介质呈由视觉或听觉感知的连续排放状态。
2.0.4排放压力Pd：阀瓣达到规定开启高度的进口压力。
2.0.5回座压力Pr：排放后阀瓣重新与阀座接触，即开启高度变为零时的进口压力。
2.0.6超过压力ΔPO：排放压力与整定压力之差，通常用整定压力的百分数来表示。
2.0.7启闭压差ΔPb1：整定压力与回座压力之差，通常用整定压力的百分数来表示。
2.0.8排放背压力Pbd（也称“积聚背压”或“动背压）”：由于介质通过安全阀流入排放系统，而在阀出口处形成的压力。
2.0.9附加背压力PbS（也称“叠加背压”或“静背压）”：安全阀动作前，在阀出口处存在的压力，它是由其它压力源在排放系统中引起的。
2.0.10直接载荷式安全阀：一种直接用机械载荷如重锤、杠杆加重锤或弹簧来克服由阀瓣下介质压力所产生作用力的安全阀。

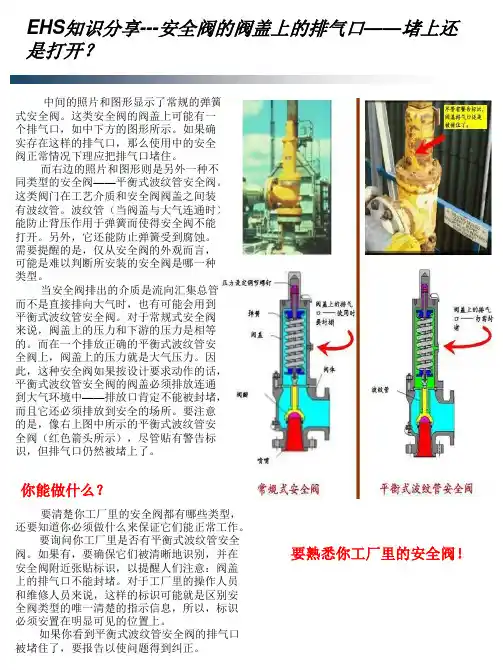

安全知识分享--安全阀的阀盖上的排气口——堵上还是打开？
EHS知识分享---安全阀的阀盖上的排气口——堵上还
是打开？
中间的照片和图形显示了常规的弹簧 式安全阀。这类安全阀的阀盖上可能有一 个排气口，如中下方的图形所示。如果确 实存在这样的排气口，那么使用中的安全 阀正常情况下理应把排气口堵住。 而右边的照片和图形则是另外一种不 同类型的安全阀——平衡式波纹管安全阀。 这类阀门在工艺介质和安全阀阀盖之间装 有波纹管。波纹管（当阀盖与大气连通时） 能防止背压作用于弹簧而使得安全阀不能 打开。另外，它还能防止弹簧受到腐蚀。 需要提醒的是，仅从安全阀的外观而言， 可能是难以判断所安装的安全阀是哪一种 类型。 当安全阀排出的介质是流向汇集总管 而不是直接排向大气时，也有可能会用到 平衡式波纹管安全阀。对于常规式安全阀 来说，阀盖上的压力和下游的压力是相等 的。而在一个排放正确的平衡式波纹管安 全阀上，阀盖上的压力就是大气压力。因 此，这种安全阀如果按设计要求动作的话， 平衡式波纹管安全阀的阀盖必须排放连通 到大气环境中——排放口肯定不能被封堵， 而且它还必须排放到安全的场所。要注意 的是，像右上图中所示的平衡式波纹管安 全阀（红色箭头所示），尽管贴有警告标 识，但排气口仍然被堵上了。
你能做什么？
要清楚你工厂里的安全阀都有哪些类型， 还要知道你必须做什么来保证它们能正常工作。 要询问你工厂里是否有平衡式波纹管安全 阀。如果有，要确保它们被清晰地识别，并在 安全阀附近张贴标识，以提醒人们注意：阀盖 上的排气口不能封堵。对于工厂里的操作人员 和维修人员来说，这样的标识可能就是区别安 全阀类型的唯一清楚的指示信息，所以，标识 必须安置在明显可见的位置上。 如果你看到
安全阀背压修正值
安全阀背压修正值
安全阀是一种用于保护设备和管道不受超压影响的阀门。
当设备或管道内部的压力超过设定的安全值时，安全阀会自动开启，将多余的气体或液体排出，从而保护设备或管道不受损坏。
然而，在实际应用中，安全阀的背压可能会影响其泄放能力。
背压是指安全阀出口处的压力，它可能会高于或低于设备或管道内部的压力。
当背压较高时，安全阀需要克服更大的阻力才能将气体或液体排出，因此其泄放能力会降低。
为了修正这种情况，可以使用背压修正值。
背压修正值是一种系数，用于修正安全阀在出口存在附加背压时的泄放能力。
具体来说，它可以根据背压的绝对值和修正系数的关系图来计算。
通常情况下，传统的安全阀的背压一般为设定压力的10%。
而背压过高会导致安全阀的喘振，从而损坏阀门和管道。
因此，当安全阀的背压超过设定压力的10%时，需要使用波纹管式或导频式安全阀。
当安全阀的背压在一定的压力范围内时，建议选用波纹管式安全阀。
这是因为波纹管式安全阀具有更好的抗喘振性能，可以更好地适应背压的变化。
只有当压力变化范围很小，并且满足以下两个条件时，才能选用常规安全阀：1. 安全阀的设定压力对泄放时的累积背压进行了补偿；2. 最大压力不
超过被保护设备的最大允许累计压力。
总之，安全阀的背压修正值是一个重要的参数，它可以帮助我们更准确地评估安全阀的泄放能力，并选择合适的安全阀来保护设备和管道。
