工程钻机和潜孔钻机技术参数
潜孔钻机
钻孔直径mm 5080 5090 65150 110150
钻孔深度m 1015 1020 2025 2025
回转速度r/min 112 100 90 60
耗气量 m/min 3.54.5 47 46 68
气缸直径mm 90 120 150 170
钻杆 & 42 3 5060 5060
4.风镐：G10风镐、G15风镐、G20风镐、G7风镐,G35风镐、G60风镐、G90风镐、B37风镐、B67风镐、B87C风镐、B87破碎机、D4捣固机、D6捣固机、D9捣固机、C2风铲、C6风铲、铆钉机、风砂轮、劈石器、撬杠、钎具、风镐钎、风铲钎等
5.煤电钻：ZM12干式煤电钻，ZM12湿式煤电钻，ZM15干式煤电钻，ZM15湿式煤电钻,煤电钻，强力煤电钻，风动煤电钻项 目ZM12(A)型煤电钻 ZM12S 型 煤电钻 ZMS12Q 型 湿式煤电钻 ZM15D 型 煤电钻 ZM15Q 型煤电钻 ZM15S 型 煤电钻 ZMS15Q 型 湿式煤电钻
● 四，电动潜孔钻机厂联系方式：！
联系人：齐先生 业务：15666755709 公司05372164898 传真：05372583028 Q Q：2445029269
维修保养；内有说明书，质量保证：实行三包，售后服务；价格全免，发货时间；国内一周
电机 kw 3 42 4 5.5
90潜孔钻机技术参数
90潜孔钻机技术参数潜孔钻机是一种用于打孔的工程设备，广泛应用于建筑、矿山、地质勘探等领域。
90潜孔钻机是一种常见的型号，下面将介绍该钻机的技术参数。
1. 钻孔直径：90潜孔钻机的主要特点是可钻孔直径达到90mm。
这意味着它适用于一些中小型工程项目，如建筑基础钻孔、桥梁基桩钻孔等。
2. 钻孔深度：90潜孔钻机的最大钻孔深度为50m。
这种钻机在进行钻孔作业时，能够满足一些一般工程项目的需求。
3. 钻进速度：90潜孔钻机的钻进速度为0.8m/min。
这个参数取决于钻机的动力系统和钻具的设计，可以保证较高的工作效率。
4. 转速范围：90潜孔钻机的回转转速范围在30-120rpm之间。
这个范围的选择，可以根据不同的工程需求和钻具材料进行调整。
5. 功率：90潜孔钻机的功率为55kW。
这个参数决定了钻机的工作能力和可靠性，足够满足一些中小型工程项目的需求。
6. 重量：90潜孔钻机的重量为3000kg。
这个参数对于机器的搬运和施工过程中的稳定性有很大影响，需要合理安排施工过程。
7. 尺寸：90潜孔钻机的整体尺寸为4000mm × 1600mm × 2200mm。
这个参数也是影响机器搬运和施工过程的重要因素，需要根据工程现场的实际情况进行合理选择。
8. 钻杆直径：90潜孔钻机的钻杆直径为60mm。
这个参数决定了钻杆的强度和稳定性，需要根据不同的工程需求和地质条件进行选择。
9. 钻头类型：90潜孔钻机可配备不同类型的钻头，如扳手型钻头、直通型钻头等。
根据具体的工作需求和地质情况，选择合适的钻头类型可以提高钻进效率和钻孔质量。
10. 控制方式：90潜孔钻机的控制方式可以是手动控制或者全液压控制。
这个参数取决于施工现场的要求和操作人员的技术水平，需要根据实际情况进行选择。
总结：90潜孔钻机是一种具有较高工作效率和适用范围的工程设备。
它的技术参数包括钻孔直径、钻孔深度、钻进速度、转速范围、功率、重量、尺寸、钻杆直径、钻头类型和控制方式等。
钻机配件技术参数
钻机配件技术参数一、主机参数：1.功率：主机的功率是指钻机发动机的额定功率，单位通常为千瓦（kW）。
2. 转速：主机转速一般以每分钟转数（r/min）为单位，可以是连续变速或多档固定。
转速直接关系到钻机的钻进速度和效率。
3.压力：主机的液压系统工作压力，一般为兆帕（MPa）。
液压系统工作压力越高，可以提供更大的扭矩和力矩，适应更复杂的钻进工况。
二、钻头参数：1. 直径：钻头直径是指钻头刃部最大直径，单位通常为毫米（mm）。
钻头直径决定了井眼的尺寸，直径越大，可钻取更粗的井眼。
2.钻速：钻速是指钻头在单位时间内钻进的深度，单位为米/小时（m/h）。
钻速受转速和井岩性质等因素影响，一般会凭借经验进行调整。
3.钻头类型：钻头根据工作原理和刃部结构可以分为钻头、锚齿钻头、牙轮钻头、钢牙钻头等。
不同类型的钻头适用于不同的工况。
三、钻管参数：1. 直径：钻管直径是指钻杆外径，单位通常为毫米（mm）。
钻杆直径决定了井眼的尺寸，直径越大，可钻取更粗的井眼。
2.长度：钻管长度是指单根钻管的长度，单位通常为米（m）。
钻杆的长度决定了井深的可控范围。
3. 规格：钻管规格一般指钻杆的壁厚和类型，例如，Q series（DQ，DP，ZZ,ACYTY,）等，不同规格的钻杆适用于不同的工况。
四、钳具参数：1.夹紧力：钳具的夹紧力是指夹紧装置的最大夹紧力，单位通常为千牛（kN）。
夹紧力越大，可以提供更大的钻具牢固度和稳定性。
2. 直径范围：钳具直径范围是指钳具能够夹紧的钻具直径范围，单位通常为毫米（mm）。
直径范围决定了钳具的适用范围。
五、顶驱（或吊卡）参数：1.承载能力：顶驱（或吊卡）的承载能力是指能够承受的最大重力荷载和扭矩荷载，单位通常为千牛（kN）和千牛·米（kN·m）。
2.行程：顶驱（或吊卡）的行程是指顶驱（或吊卡）的上下移动距离，单位通常为米（m）。
六、钻柱参数：1.长度：钻柱长度是指钻柱的整体长度，包括了各个组件的长度，单位通常为米（m）。

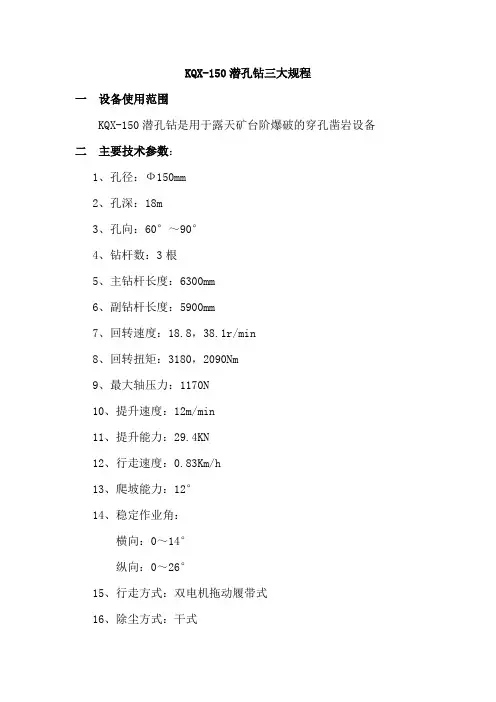

KQX-150潜孔钻三大规程资料
KQX-150潜孔钻三大规程一设备使用范围KQX-150潜孔钻是用于露天矿台阶爆破的穿孔凿岩设备二主要技术参数：1、孔径：Ф150mm2、孔深：18m3、孔向：60°～90°4、钻杆数：3根5、主钻杆长度：6300mm6、副钻杆长度：5900mm7、回转速度：18.8，38.1r/min8、回转扭矩：3180，2090Nm9、最大轴压力：1170N10、提升速度：12m/min11、提升能力：29.4KN12、行走速度：0.83Km/h13、爬坡能力：12°14、稳定作业角：横向：0～14°纵向：0～26°15、行走方式：双电机拖动履带式16、除尘方式：干式17、空压机：ERQ900HIEC寿力移动空压机18、电源电压：380V19、机重：28.5t20、外型尺寸（长*宽*高）：1）钻架垂直：8000×3800×97002）钻架水平：9670×38000×4600三点检标准1 行走机构1）、履带板无断裂，履带销及挡销齐全。
2）、传动链条无断裂，链条活结扣牢固。
3）、末级链条下垂度应在60~150mm之间。
4）、导向轮滑座固定螺栓是否紧固。
5）、末级链条及履带调整垫无松动。
6）、驱动轮、导向轮、支重轮、托轮润滑状况。
油道无堵塞。
7）、行走制动器动作灵活，松闸时刹车带与制动轮间隙为1.5~2mm。
7）、平衡梁、履带架有无开焊。
2 回转机构1）、回转减速机与风接体连接螺栓紧固，滑板、滑块磨损符合要求。
2）、回转减速机与回转电机对轮连接胶木棒齐全，回转减速机与回转电机的地脚螺栓连接紧固。
3）、回转减速机油面符合要求，无泄漏、无异声。
4）、卡抓灵活有劲，不漏气4）、各部位的润滑符合要求。
3 提升机构1）、加压气缸动作灵活，无泄漏。
2）、提升制动器间隙调整要合适，松闸时刹车带与制动轮要有1.5~2mm的间隙。
3）、提升减速机与提升电机对轮连接胶木棒齐全，提升减速机与提升电机的地脚螺栓连接紧固。
部分潜孔钻机型号与参数
JK590(D)采用原装进口行走马达，行走双速控制；原装进口液压油泵；原装进口操纵阀系统，增压发动机，钻臂、滑架、履带设计结构更为坚固，钻孔角度更加灵活。
JK590(D)履带式液压潜孔钻机采用柴油发动机（电动机）-液压油泵组为钻机的液压马达行走、回转、推进及提升、油缸摆角定位等提供动力，钻机钻孔作业时只有潜孔冲击器消耗压缩空气。
与全气动钻机相比，能源（燃油或电量）消耗节约40%-50%。
JK590（D）履带式液压潜孔钻机主要用于露天矿山开采、水电工程、筑路等石方工程钻孔作业。
技术参数、、JK580内燃（JK580D电动）履带式液压潜孔钻机采用柴油发动机（电动机）－液压油泵组为动力装置,由液压马达实现钻机回转，推进，提升，行走，液压油缸摆角定位等辅助动作，JK580钻机在钻孔作业时，只有潜孔冲击器消耗压缩空气。
与全气动钻机比较配套空气压缩机排气量减少30%-50%，钻孔作业时能源（燃油或电量）消耗节约40%-50%。
JK580内燃（JK580D 电动）履带式液压潜孔钻机主要用于水电工程，露天采矿，道路修建，国防工程的钻凿爆破孔作业。
技术参数JK570(D)履带式液压潜孔钻机是金科CM358A履带式液压潜孔钻机的升级换代产品，功能更完善，性能更可靠。
其主要特点：只有钻孔作业时，需要空压机供给压缩空气。
相对全气动钻机节能30％－50％。
双速行走（2km/h、3km/h）操作系统。
玉柴70kw增压发动机。
原装进口液压油泵。
锰钢机加滑架导轨。
多角度功能钻臂。
技术参数CM358A（D）履带式液压潜孔钻机采用柴油发动机（电动机）-液压油泵组为钻机的液压马达行走、回转、推进及提升、油缸摆角定位等提供动力，钻机钻孔作业时只有潜孔冲击器消耗压缩空气。
与全气动钻机相比，能源（燃油或电量）消耗节约40%-50%。
CM358A（D）履带式液压潜孔钻机主要用于露天矿山开采、水电工程、筑路等石方工程钻孔作业。
技术参数CL351履带式气动钻机技术参数工作风压(Mpa)：1.05-2.46钻凿水平孔最高(m)：3.38钻孔直径(mm)：105-165爬坡能力(度)：35一次推进长度(m)：3.66滑架俯仰角度(度)：180滑架摆动角度(度)：左50右35钻臂摆动角度(度)：左右各45钻臂俯仰角度(度)：水平向上60向下19外形尺寸（长×宽×高）(mm)：5900×2210×1470 重量(kg)：5000除尘方式：湿式或干式（另配）行走速度：3 km/hCM458内燃（CM458D电动）履带式高风压深孔钻机采用柴油发动机，电动机液压油泵组为钻机的液压马达行走、回转、推进及提升、油缸摆角定位等提供动力，钻机钻孔作业时只有潜孔冲击器消耗压缩空气。
钻孔机技术参数
钻孔机技术参数一、概述钻孔机是一种用于地下工程施工的专用机械设备，广泛应用于建筑、桥梁、地铁等领域。
钻孔机技术参数是评估钻孔机性能和适应性的重要指标，本文将从机械结构、钻孔直径、钻孔深度、钻杆尺寸、转速和功率等方面介绍钻孔机的技术参数。
二、机械结构钻孔机一般由底盘、钻杆、钻头、钻机和控制系统等组成。
底盘是钻孔机的基础，用于提供稳定的支撑和移动能力。
钻杆是连接钻机和钻头的部件，一般由钢管制成。
钻头是用于切削和破碎地层的部件，根据地质条件和施工要求选择合适的钻头类型。
三、钻孔直径钻孔直径是指钻孔机能够钻探的最大孔径，一般以毫米为单位。
钻孔直径的选择要根据工程需要和地质条件来确定，通常在设计阶段确定。
四、钻孔深度钻孔深度是指钻孔机能够达到的最大钻孔深度，一般以米为单位。
钻孔深度的选择要考虑地下水位、地质条件和工程要求等因素，以保证施工质量和进度。
五、钻杆尺寸钻杆尺寸是钻孔机使用的钻杆的直径和长度。
钻杆的直径要根据钻孔直径和施工要求来确定，一般选择与钻孔直径相匹配的钻杆。
钻杆的长度要根据钻孔深度和施工要求来确定，一般可根据需要组合使用。
六、转速转速是指钻机旋转的速度，一般以转/分钟为单位。
转速的选择要根据地层条件和钻头类型来确定，以保证切削效果和钻进速度。
七、功率功率是指钻孔机所需的动力大小，一般以千瓦为单位。
钻孔机的功率要根据钻孔直径、钻孔深度和地质条件来确定，以保证钻进效率和施工质量。
八、其他参数除了上述介绍的主要参数外，钻孔机还有一些其他参数需要考虑，如最大扭矩、最大推力、最大拉力、最大钻进速度等。
这些参数的选择要根据具体的施工要求和地质条件来确定。
总结：钻孔机技术参数是评估钻孔机性能和适应性的重要指标，包括机械结构、钻孔直径、钻孔深度、钻杆尺寸、转速和功率等方面。
这些参数的选择要根据具体的施工要求、地质条件和工程要求来确定，以保证施工质量和进度。
通过合理选择钻孔机技术参数，可以提高施工效率，降低施工成本，实现工程的顺利进行。
多功能全液压潜孔钻机技术参数与工作原理
多功能全液压潜孔钻机技术参数与工作原理多功能全液压潜孔钻机设备是消化吸收国产液压锚固钻机及隧道管棚液压钻机的先进技术，并结合国内实际情况而设计制造的性能优异的履带式多功能全液压钻机，配套液压动力头是原德国KLEMM公司生产的HD系列进口原装动力头，张家口市宣化恒通鑫钻孔机械有限公司是国内唯一生产此钻机的厂家。
钻机的钻架可在三个平面内调节，特别设计的摆动机构使得钻架在水平和垂直方面均能方便地定位。
另外钻臂还可以±15度轴向摆动旋转，这些特性使钻机在所有的工况下均可施工。
钻HTYM808多功能全液压钻机应用领域一、铁路隧道探测及注浆孔钻进（风化岩及完整基岩上钻进）⒈如果岩石普氏硬度f≤10，利用进口动力头回转及冲击，需配专用快换钎杆及钎头，采用高压水排渣，亦可以利用进口动力头回转及冲击，实现一边钻孔一边注浆，防止渗漏水涌出。
⒉如果岩石普氏硬度f＞10,利用进口动力头回转，冲击利用高压气动潜孔锤进行潜孔钻进；同时把高压水通过冲击器注入孔内进行除尘。
二、铁路隧道管棚孔钻进（覆盖层跟管钻进）⒈如果管棚孔深度≤30米，且砂卵石比较小，可利用进口动力头回转实现单作用双回转，即内钻杆、套管同时回转及冲击，采用高压水排渣，降低施工成本。
⒉如果管棚孔深度＞30米，可利用进口动力头实现内钻杆、套管同时回转，冲击利用中高压气动潜孔锤配偏心/对心扩孔钻具实现，把高压水通过冲击器注入孔内。
三、城市高层建筑基坑的锚索孔钻进（覆盖层跟管钻进）施工工艺同铁路隧道管棚钻进工艺一样。
四、地源热泵及水电围堰注浆孔的钻进 1. 如果覆盖层深度≤30米，且砂卵石比较小，可采用进口动力头回转实现单作用双回转，即内钻杆、套管同时回转和冲击，采用高压水排渣，起拔套管效率高，降低施工成本。
在基岩上利用中高压气动潜孔锤空气钻进，钻进深度达250米。
2. 如果覆盖层深度＞30米，或砂卵石比较大，可利用进口动力头实现内钻杆、套管同时回转，冲击利用中高压气动潜孔锤配偏心/对心扩孔钻具实现。
KQD型潜孔钻机技术参数
KQD型潜孔钻机技术参数
型号：KQD70A；KQD100A； 适用岩石：f=6-20；f=6-20； 钻孔直径：50-80mm；83-100mm； 大经济钻深：15m；30m； 一次性推进长度：1000mm；1000mm； 钻具转速：110r/min；90r/min； 使用气压：0.5-0.8Mpa；0.5-0.7Mpa； 耗气量：3.5M3/min；6M3/min； 大推动力：4300N；6000N。
谢谢聆听
KQD
中煤 sh10
目录
CONTENTS
1 KQD型潜孔钻机产品介绍 2 KQD型潜孔钻机技术参数
KQD型潜孔钻机产品介绍
KQD型潜孔钻机为潜水式电动回转钻机，是 钻孔灌注桩的理想成孔机械。亦可将数能钻 机组合成群山东钻用于地下连续墙和竖井防 渗帏幕等工程中煤施工。适用于淤泥、粘土、 砂砾层、风化页岩等多种地层钻孔。广泛应 用于工民建、交通、水利、电力、港口等工 程的基础施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SKZ-120A型/ SKZ120B型深孔钻机：
主要适用于矿井内钻凿深度为（A型120米；B型150米）以内的各种水平向上角度的放顶注水孔、抽放瓦斯孔、探水孔、探井孔、天井孔、通风孔及其它各种工程钻孔。
（钻凿向下孔时：低风压，30米以内。
中风压，60米以内
SKZ-120A型主要性能参数
适应岩种：f=8～16
钻孔直径：68mm-120mm
钻孔深度：低风压，向上120m，向下40m
中风压，向上140m，向下60m
钻具一次推进：1000mm
SKZ-120B型主要参数
适用岩种：f=8~16
钻孔直径：68mm—120mm
钻孔深度：向上150m；低风压向下30m，中风压向下60m
一次推进：1000m
KQG100高风压潜孔钻机
具有凿岩速度快（是同类低风压潜孔钻机的1倍以上），钻孔精度高的特点。
广泛应用于冶金建材、有色化工、非金属、水电、煤炭、铁路交通等部门的矿山开采及土石方开挖、工程钻凿爆破孔及边坡预裂孔、锚杆锚索孔更有独到之处，可钻凿靠帮孔及水平贴地孔。
本机带有液压调平结构、钻孔指示器，以保证钻孔精度。
该钻机还适应于汽车运输的山坡露天矿境界内采用无段沟开拓工艺钻凿爆破孔的需要。
技术参数：
钻孔直径（mm）105-130
钻孔深度（m）下向30 水平40
钻孔方向及角度
横向内外倾角与地面成30-90度
纵向外倾角与地面成0-90度
水平孔高度范围距地面最高3m
水平孔最底范围距地面高度350mm
爬坡能力(度)20
走行速度(km/h) 3
行走时外形尺寸（mm）6590X3125X12900
除尘方式干式（另配）
外形尺寸(长＊宽＊高)(mm) 7050X2580X2810
重量(kg)9000
接地比压（Mpa）0.05
钻杆长度（mm）2000?/SPAN>0
钻杆直径（mm）76
KLG120型钻机
KLG120型钻机我公司自行研制开发的一种可以单独行走的履带式露天高风压潜孔钻机。
它是由一台18.75 Kw柴油机驱动,通过油泵—油马达系统驱动行走，从而增强了设备的机动性.降低了能耗和设备整体的配套成本。
他可选配低风压冲击器或中高风压冲击器，是一种新型高效的凿岩设备。
型号：KLG120 型
技术规格：
钻孔直径105—130mm
钻孔深度30 m
使用风压0.5 – 1.05 Mpa 配CIR110W 冲击器
1.05 –
2.46Mpa 配DHD340A冲击器
外形尺寸2780*2210*1500mm
整机重量5500 Kg
除尘方式湿式和干式任选
CM351型高风压露天潜孔钻机
适用于f=6-20的岩石上钻凿105-165mm直径的爆破孔,主要用于道路建设、土石方开挖及露天开采、水电工程爆破孔、预裂孔的凿岩工序,是理想的高效穿凿设备.
主要部件:行走马达与履带
每条履带都分别靠风马达提供动力,由封闭式减速齿轮驱动,盘式制动器通过弹簧刹闸,空气离合,正反方向功效一样.在拖挂空压机时,爬坡度26度,单机32度.
操控台:操控抬设置在钻机后侧,便于操作手随时观察和实现对钻机各项动作的集中控制,集中控制的液压和气动侧操作使用安全方便.
回转头:回转减速机采用两级行星减速,输出扭矩2510N.M,回转速度0-72转/分
技术参数
工作风压(MPa) 1.05－2.46
钻孔直径(mm)105-165
钻凿水平口最高(m) 3.38
爬坡能力（。
）26
一次推进长度(m) 3.66
回转机转速(rpm)0－72
推进力(N)13620
滑架俯仰角度（。
）180
滑架摆动角度（。
）左50 右35
钻臂摆动角度（。
）左右各45
钻臂俯仰角度（。
）水平向上60 向下19
行走马达功率（kw） 6.2X2
推进马达功率（kw） 3.36
回转马达功率(kw)18.34
回转扭矩(N.m) 2510
外形尺寸(长＊宽＊高mm)2780X2210X1470
重量(kg) 5000
耗风量(m3/min) 17-21
配用冲击器型号DH-4 DH-6 QL-40
DHD-340 DHD-360
除尘方式湿式（可选干式）
MG系列锚固钻机有MGD(N)和MGD(N)165两种
是我公司自行开发的一种节能、高效的穿孔设备,主要用于钻凿各种锚杆(锚索)孔.钻机采用了全液压、高风压技术,可以在各种地质条件下作业.MGD(N)165型钻机可实现跟管钻进,特别适用于大孔径、深孔作业,可、孔深可达60米.
MGD120型全液压锚固钻机
是我公司自行开发的一种节能、高效的穿孔设备,主要用于钻凿各种锚杆(锚索)孔.
主要技术参数：
钻孔直径：90-130mm
钻孔深度：50m
KQG200S露天高风压中深孔钻机
主要技术参数
钻孔直径１０５－２００mm
钻孔深度６０m
钻杆直径７６－１０５mm
钻杆长度３０００mm
行走方式履带自行
KQ-150潜孔钻机
适用于中型露天矿山采剥和大型土石方开挖工程,可钻凿17.5M平台高度的垂直爆破孔,15M平台高度的倾斜爆破孔,该钻机在中硬岩石条件下,每年穿爆能力可达30万立方米以上.
技术参数：
钻孔直径(mm)：105、170
钻孔深度(m)：17.5
钻孔角度(?/SPAN>)：向下与地面成60、70、90
适应岩种：各种岩石一次推进行程(m)：9
除尘方式: 湿式(自带)、干式(另配FC-20)
行走方式: 电动履带自行式
行走速度(KM／h): 1
爬坡能力(?/SPAN>): 4。
