手机结构设计检查表

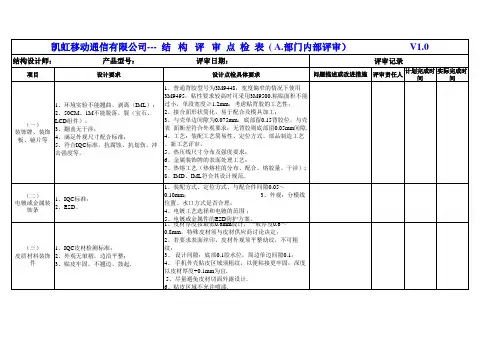

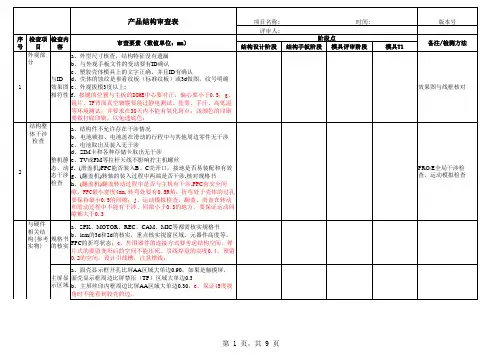

1.1.结构堆叠详细设计checklist
手机基本功能测试方式
手机基本功能测试 手机基本测试软件测试 关于手机软件测试的工具应用 手机软件测试是否也和以下联系起来： 漫谈人机界面测试 【正文】本文列数了软件黑盒测试过程中，在被测试软件中可能存在的常见软件问题。本文不会详细讨论基本的软件测试思想与常用技术，仅针对在软件黑盒测试过程中若干的问题做描述，并提供个人的参考测试意见与防范意见，希望可以为初学者提供些许帮助。 俗话说“人靠衣裳马靠鞍”，良好的外观往往能够吸引眼球，激发顾客(用户)的购买欲望，最终达成商业利益的实现。软件的设计亦如此，Window XP 在商业上的巨大成功很大一方面来自于它一改往日呆板，以突出“应用”的灰色界面，从“用户体验”角度来设计界面，使界面具有较大的亲和力。就目前的软件设计的发展趋势来说，良好的人机界面设计越来越受到系统分析、设计人员的重视。但是如何对设计的人机界面(包括帮助等)进行测试，给出客观、公正的评价，却鲜见于报端。本文试从共性分析和个性分析的角度，给出一些测试意见和原则，简单且易于上手。起到一个抛砖引玉的目的、以飨读者。 我们知道：“不立规矩无以成方圆”。在软件界面设计强调张扬个性的同时，我们不能忘记软件界面的设计先要讲求规矩-简洁、一致、易用，这是一切软件界面设计和测试的必循之道，是软件人机界面在突出自我时的群体定位。美观、规整的软件人机界面破除新用户
对软件的生疏感，使老用户更易于上手、充分重用已有使用经验，并尽量少犯错误。由此我们在对软件人机界面进行测试时(设计评审阶段和系统测试阶段结合进行)，不妨从下列一些角度测试软件的人机界面。 一致性测试 一致性使软件人机界面的一个基本要求。目的是使用户在使用时，很快熟悉软件的操作环境，同时避免对相关软件操作发生理解歧义。这要求我们在进行测试时，需要判断软件的人机界面是否可以作为一个整体而存在。下面是进行一致性测试的一些参考意见：――提示的格式是否一致 ――菜单的格式是否一致 ――帮助的格式是否一致 ――提示、菜单、帮助中的术语是否一致 ――各个控件之间的对齐方式是否一致 ――输入界面和输出界面在外观、布局、交互方式上是否一致 ――命令语言的语法是否一致 ――功能类似的相关界面是否在在外观、布局、交互方式上是否一致(比如商品代码检索和商品名称检索) ――存在同一产品族的时候，是否与其他产品在外观、布局、交互方式上是否一致(例：Office产品族)
手机结构设计指南
Techfaith 技术资料 手机 结构设计指南 (Design Guide Line) --- Revision T3 --- 序言 手机的结构设计都是有规律可循的，本设计指南的撰写，旨在总结和归纳以往我们在手机设计方面的经验，重点阐述本公司对于机械结构设计的要求，避免不同的工程师在设计时，重复出现以往的错误。使设计过程更加规范化、标准化，利于进一步提高产品质量，设计出客户完全满意的产品。 本文的撰写，旨在抛砖引玉，我们将不断地总结设计经验，完善本设计指南，使我们的结构设计做得更好。 本文的内容不涉及从事手机结构设计所需的必不可少的基本技能，如PRO/E、英语水平、模具制造等等。 2004年 9月
一. 手机的一般形式 目前市面上的手机五花八门，每年新上市的手机达上千款，造型各异，功能各有千秋。但从结构类型上来看，主要有如下五种： 1．直板式 Candy bar 2．折叠式 Clamshell 3．滑盖式 Slide 4．折叠旋转式 Clamshell & Rotary 5．直板旋转式 Candy bar & Rotary 本设计指南将侧重于前四种比较常见的类型。一般手机结构主要包含几个功能模块:外壳组件(Housing)，电路板(PCBA)，显示模块(LCD)，天线(Antenna)，键盘(keypad)，电池(Battery)。但随着手机的具体功能和造型不同，这些模块又会有所不同，下面以几种常见手机为例来简单介绍一下手机上的结构部件。 图1-1是一款直板式手机的结构爆炸图。 图1-1 对于直板型手机，主要结构部件有： ?显示屏镜片LCD LENS ?前壳Front housing ?显示屏支撑架LCD Frame ?键盘和侧键Keypad/Side key ?按键弹性片Metal dome ?键盘支架Keypad frame ?后壳Rear housing ?电池Battery package ?电池盖Battery cover ?螺丝/螺帽screw/nut ?电池盖按钮Button
极少有人知道的手机隐藏功能和维护常识
极少有人知道的手机 4大隐藏功能和10大手机维护常识 隐形的备用电池 你的手机用量不足了，为了让它能够继续使用，按 键，手机会重新启动，启动完毕后，你就会发现电量增加了 50%。 这部分隐藏的备用电量用完了你就必须得充电了， 再次充电的时 候，隐形的备用电池也同时充电， 下次电量低的时候又可以用这 个方法。知道这个知识，在紧急情况下如果手机电量不足非常管 用。 2、车用遥控器落 你的车用遥控能打开吧？如果可以， 在你有一天将车用遥控器 落在车里而且备用的遥控又在家里的话， 你会发现有个手机真方 便，用手机拨通家里人的手机， 将你的手机拿在离车门一英尺的 地方，同时家里人拿着遥控器在他的手机旁边按响遥控器上的开 锁键，这边你的车门就可以打开了。 这个方法不管你把车开得离 家有多远都奏效。 紧急情况下的紧急呼叫 全世界的手机都可以拨打的共同紧急救援号码是 112。假如 你发现自己所在的地区无手机信号覆盖， 同时你又遇到了紧急状 况，用你的手机拨打112准没错，因为这时候你的手机会自动 搜索所有可用的网络并建立起紧急呼叫。 特别有趣的是，即使你 的手机是在键盘锁定的状态下，你同样可以拨打 112，试试吧！ 让小偷偷手机变得无意义 有个办法让小偷也用不了，嘿嘿！查看手机的序列号吧，只需 输入*#06#，15位序列号会出现在手机屏幕上，全世界的每一 台手机都有一个独一无二的序列号，把这个序列号记录下来并保 存好。有一天如果你的手机不幸被偷了，打电话 给手机提供商， 并提供你的手机序列号， 他们会帮你把手机屏蔽， 这样即使小偷 来说变得一无是处。 如果全世界每个手机持有者都这么做， 那么 *3370# 号, o 号，
手机外壳结构设计指引
结构设计注意事项 z PCBA-LAYOUT及ID评审是否OK z标准件/共用件 z内部空间、强度校核： z根据PCBA进行高度，宽度（比较PCBA单边增加2.5~~3.0,或按键/扣位处避空）与长度分析。 z装配方式，定位与固定； z材料，表面工艺，加工方式， z成本，周期，采购便利性； 塑料壳体设计 1．材料的选取 ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受到冲击，不承受可靠性测试中结构耐久性测试的部件），如手机内部的支撑架(Keypad frame，LCD frame)等。 还有就是普遍用在要电镀的部件上（如按钮，侧键，导航键，电镀装饰件等）。目前常用奇 美PA-727，PA757等。 PC+ABS：流动性好，强度不错，价格适中。适用于绝大多数的手机外壳，只要结构设计比较优化，强度是有保障的。较常用GE CYCOLOY C1200HF。 PC：高强度，贵，流动性不好。适用于对强度要求较高的外壳（如翻盖手机中与转轴配合的两个壳体，不带标准滑轨模块的滑盖机中有滑轨和滑道的两个壳体等，目前指定必须用 PC材料）。较常用GE LEXAN EXL1414和Samsung HF1023IM。 在对强度没有完全把握的情况下，模具评审Tooling Review时应该明确告诉模具供应商，可能会先用PC+ABS生产T1的产品，但不排除当强度不够时后续会改用PC料的可能性。 这样模具供应商会在模具的设计上考虑好收缩率及特殊部位的拔模角。 上、下壳断差的设计：即面刮（面壳大于底壳）或底刮（底壳大于面壳）。可接受的面刮 <0.15mm,可接受底刮<0.1mm，尽量使产品的面壳大于底壳。一般来说，面壳因有较多的 按键孔，成型缩水较大，所以缩水率选择较大，一般选0.5%。底壳成型缩水较小，所以缩 水率选择较小，一般选0.4%，即面壳缩水率一般比底壳大0.1%。即便是两件壳体选用相 同的材料，也要提醒模具供应商在做模时，后壳取较小的收缩率。
手机结构设计手册(内部资料)
精品文档 第1章绪论 (4) 1.1 手机的分类 (4) 1.2 手机的主要结构件名称 (5) 1.3 手机结构件的几大种类 (5) 1.4 手机零件命名规则 (5) 1.5 手机结构设计流程 (11) 第2章手机壳体的设计和制造工艺 (12) 2.1 前言 (12) 2.2 手机常用材料 (12) 2.2.1 PC（学名聚碳酸酯） (12) 2.2.2 ABS（丙烯腈－丁二烯－苯乙烯共聚物） (13) 2.2.3 PC＋ABS（PC与ABS的合成材料） (13) 2.2.4 选材要点 (13) 2.3 手机壳体的涂装工艺 (14) 2.3.1 涂料 (14) 2.3.2 喷涂方法 (15) 2.3.3 涂层厚度 (15) 2.3.4 颜色及光亮度 (15) 2.3.5 色板签样 (15) 2.3.6 耐磨及抗剥离检测 (16) 2.3.7 涂料生产厂家 (16) 2.4 手机壳体的模具加工 (16) 2.5 塑胶件加工要求 (16) 2.5.1 尺寸，精度及表面粗糙度的要求 (16) 2.5.2 脱模斜度的要求 (17) 2.5.3 壁厚的要求 (17) 2.5.4 加强筋 (17) 2.5.5 圆角 (18) 2.6 手机3D设计 (18) 2.6.1 手机3D建模思路 (18) 2.6.2 手机结构设计 (19) 第3章按键的设计及制造工艺 (26) 3.1 前言 (26) 可修改
精品文档 3.2 P＋R按键设计与制造工艺 (26) 3.3 硅胶按键设计与制造工艺 (27) 3.4 PC（IMD）按键设计与制造工艺 (28) 3.5 Metal Dome的设计 (28) 3.5.1 概述 (28) 3.5.2 Metal Dome的设计 (29) 3.5.3 Metal Dome触点不同表面镀层性能对比 (29) 3.5.4 Metal Dome技术特性 (29) 3.6 手机按键设计要点 (30) 第4章标牌和镜片设计及其制造工艺 (33) 4.1 前言 (33) 4.2 金属标牌设计与制造工艺 (33) 4.2.1 电铸Ni标牌制造工艺 (33) 4.2.2 铝合金标牌制造工艺 (35) 4.3 塑料标牌及镜片设计与制造工艺 (36) 4.3.1 IMD工艺 (36) 4.3.2 IML工艺 (38) 4.3.3 IMD与IML工艺特点比较 (39) 4.3.4 注塑镜片工艺 (39) 4.3.5 IMD、IML、注塑工艺之比较 (42) 4.4 平板镜片设计与制造工艺 (42) 4.4.1 视窗玻璃镜片 (42) 4.4.2 塑料板材镜片 (42) 4.5 镀膜工艺介绍 (43) 4.5.1 真空镀 (43) 4.5.2 电镀俗称水镀 (44) 4.5.3 喷镀 (44) 第5章金属部件设计及制造工艺 (45) 5.1 前言 (45) 5.2 镁合金成型工艺 (45) 5.2.1 镁合金压铸工艺 (45) 5.3 金属屏蔽盖设计与制造工艺 (46) 5.3.1 屏蔽盖材料 (46) 可修改
(完整版)手机结构设计检查表-checklist-重要
一. 塑胶件 Plastic components 1.有无做干涉检查? If interference test 2.有无做draft检查? If draft test 3.有无透明件背后丝印/喷涂要求?如果有,不能有任何特征在该面上. If requirements of silk printing or painting in the back of the transparency components, and with no features on it. 4.壳体材料, Housing material 5.壳体最小壁厚,侧面是否厚度小于1.2mm. If the least thickness of the side wall of the housing less than 1.2mm 6.设计考虑的浇口位置,有无避位? If anti-interference according with the gate 7.熔接线位置是否会是有强度要求的地方? If weld line with requirements of intensity 8.壁厚突变1.6倍以上处有无逃料措施? If wall thickness break over 1.6 times with slope transition 9.壳体对主板的定位是否足够(至少四点) If housing locating to main board enough(at least with four points) 10.壳体对主板的固定方式,如果是螺丝柱夹持,是否会影响附近的键盘手感? If the screw nipping method of housing to PCBA affect the near key click 11.壳体之间的固定及定位应该有四颗螺丝+每侧面两个卡扣+顶面两卡扣+周边唇边 If housing fixing and locating with four screws and each side with two snap fits and upper side two snap fits and lip around. 12.螺丝是自攻还是NUT?螺径?单边干涉量?配合长度?螺丝头的直径?( 机械螺钉锁3 牙，自攻螺钉5牙以上) If screws manner, such as self-tapping or nut, the screw diameter? One side interference quantity? Matching length? The screw cap diameter?(Over 3 pitch assembly length mechanical screw, over 5 self-tapping screw) 13.螺柱的直径?孔的直径?螺柱壁厚? The screw boss diameter? The boss hole diameter? The thickness of boss wall ? 14.螺丝面是定位面吗?测量基准是什么? If screw surface locating surface? The measure benchmark? 15.唇边的宽度(1/2壁厚左右),高度?之间的配合间隙是否小于0.10mm? The lip width(about1/2 wall thickness),height? If the assembling clearance less than 0.10mm 16.卡扣壁厚/宽度?公卡扣壁厚是否小于0.70mm?卡扣干涉量是否小于0.5mm? The clip thickness/width? If male clip thickness less than 0.70mm, or clip interference less than 0.5mm 17.卡扣导入方向有无圆角或斜角? If clip guide direction with R or bevel
手机各个部分功能介绍
手机功能电路分析本章系统分析了手机射频部分、逻辑音频部分和电源部分 手机功能电路分析本章系统分析了手机射频部分、逻辑音频部分和电源部分常用的一些功能电路，灵活应用和掌握这些知识，是快速判断和分析故障的前提。因此，无论是初学者还是有一定基础的手机维修人员，理解和掌握本章内容都十分必要。 第一节射频接收功能电路分析 一、接收电路的基本组成 移动通信设备常采用超外差变频接收机。这是因为天线感应接收到的信号十分微弱，而鉴频器要求的输入信号电平较高而且稳定。放大器的总增益一般需在120dB以上。这么大的放大量，要用多级调谐放大器且要稳定，实际上是很难办得到的。另外高频选频放大器的通带宽度太宽，当频率改变时，多级放大器的所有调谐回路必须跟着改变，而且要做到统一调谐，这也是难以做到的。超外差接收机则没有这种问题，它将接收到的射频信号转换成固定的中频，其主要增益来自于稳定的中频放大器。 手机接收机有三种基本的框架结构：一种是超外差一次变频接收机，一种是超外差二次变频接收机，第三种是直接变频线性接收机。 超外差变频接收机的核心电路就是混频器，可以根据手机接收机电路中混频器的数量来确定该接收机的电路结构。 1.超外差一次变频接收机 接收机射频电路中只有一个混频电路的称作超外差一次变频接收机。超外差一次变频接收机的原理方框图如图4-1所示。它包括天线电路(ANT)、低噪声放大器(LNA)、混频器(Mixer)、中频放大器(IF Amplifier)和解调电路(Demodulator)等。摩托罗拉手机接收电路基本上都采用以上电路。 超外差一次变频接收机工作过程是：天线感应到的无线蜂窝信号(GSM900频段935,--960MHz 或DCSl800频段1805---1880MHz)不断变频，经天线电路和射频滤波器进入接收电路。接收到的信号首先由低噪声放大器进行放大，放大后的信号再经射频滤波器后，被送到混频器。在混频器中，射频信号与接收VCO信号进行混频，得到接收中频信号。中频信号经中频放大后，在中频处理模块内进行RXI／Q解调，解调所用的参考信号来自接收中频VCO。该信号首先在中频处理电路中被分频，然后与接收中频信号进行混频，得到67.707kHz的RXI／Q 信号。 2.超外差二次变频接收机 若接收机射频电路中有两个混频电路，则该机是超外差二次变频接收机。超外差二次变频接收机的方框图：如图4-2所示。 与一次变频接收机相比，二次变频接收机多了一个混频器和一个VCO，这个VCO在一些电路中被叫作IFVCO或VHFVCO。诺基亚手机、爱立信手机、三星、松下和西门子等手机的接收电路大多数属于这种电路结构。 在图4—1和图4-2中，解调电路部分也有VCO，应注意的是，该处的VCO信号是用于解调，作参考信号而且该VCO信号通常来自两种方式：一是来自基准频率信号13MHz，另一种是来自专门的中频VCO。 超外差二次变频接收机工作过程是：天线感应到的无线蜂窝信号(GSM900频段935~960MHz 或DCSl800频段1805—1880MHz)经天线电路和射频滤波器进入接收电路。接收到的信号首先由低噪声放大器进行放大放大后的信号再经射频滤波后被送到第一混频器。在第一混频器
一款完整的手机结构设计过程
手机结构设计 一，主板方案的确定 二，设计指引的制作 三，手机外形的确定 四，结构建模 1.资料的收集 2.构思拆件 3.外观面的绘制 4.初步拆件 5.建模资料的输出 五，外观手板的制作和外观调整 六，结构设计 1.止口线的制作 2.螺丝柱的结构 3.主扣的布局 4.上壳装饰五金片的固定结构 5.屏的固定结构 6.听筒的固定结构 7.前摄像头的固定结构 8.省电模式镜片的固定结构 9.MIC的固定结构 10.主按键的结构设计 11.侧按键的结构设计 https://www.360docs.net/doc/4b406366.html,B胶塞的结构设计 13.螺丝孔胶塞的结构设计 14.喇叭的固定结构 15.下壳摄像头的固定结构 16.下壳装饰件的结构设计 17.电池箱的结构设计 18.马达的结构设计 19.手写笔的结构设计 20.电池盖的结构设计 21.穿绳孔的结构设计 七.报价图的资料整理 八,结构设计优化 九,结构评审 十,结构手板的验证 十一,模具检讨 十二,投模期间的项目跟进 十三,试模及改模 十四,试产
十五、量产 一，主板方案的确定 在手机设计公司，通常分为市场部（以下简称MKT），外形设计部（以下简称ID），结构设计部（以下简称MD）。一个手机项目是从客户指定的一块主板开始的，客户根据市场的需求选择合适的主板，从方案公司哪里拿到主板的3 D图，再找设计公司设计某种风格的外形和结构。也有客户直接找到设计公司要求设计全新设计主板的，这就需要手机结构工程师与方案公司合作根据客户的要求做新主板的堆叠，然后再做后续工作，这里不做主要介绍。当设计公司的MK T和客户签下协议，拿到客户给的主板的3D图，项目正式启动，MD的工作就开始了。 二，设计指引的制作 拿到主板的3D图，ID并不能直接调用，还要MD把主板的3D图转成六视图，并且计算出整机的基本尺寸，这是MD的 基本功,我把它作为了公司招人面试的考题,有没有独立做过手机一考就知道了,如果答得不对即使简历说得再经验丰富也没用,其实答案很简单,以带触摸屏 的手机为例,例如主板长度99,整机的长度尺寸就是在主板的两端各加上2.5,整机长度可做到99+2.5+2.5=104,例如主板宽度37.6,整机的宽度尺寸就是在主板的两侧各加上2.5,整机宽度可做到37.6+2.5+2.5=42.6,例如主板厚度13.3,整机的厚度尺寸就是在主板的上面加上1.2(包含0.9的上壳厚度和0.3的泡棉厚度),在主板的下面加上1.1(包含1.0的电池盖厚度和0.1的电池装配间隙),整机厚度可做到13. 3+1.2+1.1=15.6,答案并不唯一,只要能说明计算的方法就行 还要特别指出ID设计外形时需要注意的问题，这才是一份完整的设计指引。
手机结构设计的一些基础知识
电铸类特性; 原材料; 镍颜色; 金色. 银色. 罴色 特点: 文字轮廓清晰,体现微细纹理,典雅.高贵,半永久性,可进行腐蚀,Mirror处理,砂面,镭射效果,镀罴珍珠. 超蒲金属: 原材料: 镍颜色: 银色,金色,罴色 特点: 产品厚度可以达到0.04-0.18MM,图案和文字处理灵活,金属感强,粘贴操作方便,打样周期短. 铝腐蚀类: 原材料; 铝颜色: 颜色多样. 特点: 半永久性,一般用在名牌商标和装饰件. 亚克利: 原材料: PMMA 颜色: 颜色多样. 特点: 有良好的透光性,屈伸性,耐磨性 电铸铭牌设计注意事项: 1. 浮雕或隆起部份边缘处应留有拔模度,最小为10度,并随产品的高度增加,拔模度也相应增大.字体的拔模度在15度以上. 2. 铭牌的理想高度在3MM以下,浮雕或凸起部份在0.4~~0.7MM之间. 轮廓尺寸以2D图为准;图案或字体用CDR格式或者AI格式的文件.另外应提供产品的效果图. 10. 结构简单的产品开发周期为18—20天;若有立体弧度的产品.开发周期需要25天量产准备时间为15天;电铸件这金色银色.其它色只能通过后期喷涂达到. 铝腐蚀铭牌设计注意事项 1. 产品厚度在0.3—0.8MM,常用0.4—0.6MM.高度应控制在5MM之内.
2. 产品表面字体可采用挤压成型.腐蚀或印刷的方式.由于在挤压成型时,字体边缘受力会产生细小的裂纹,字体表面会有轻微的变形,所以挤压成形后的字体要对表面进行高光切削和接丝处理. 3. 表面效果可采用拉丝或磨沙面.拉丝效果可采用带有拉丝效果的板材;若产品表面带有腐蚀的方式加工.但是腐蚀的方式加工,但是腐蚀的效果没有拉丝板材的效果好.磨沙面是采用喷沙的效果加工. 4. 板材可根据需要进行着色处理,客户应提供机壳的正确尺寸及实样. 5. 产品表状可以作成任意的曲面,也可进行弯边或对边缘处进行高光切削. 6. 铭牌装配时为嵌入的结构.请提供机壳的正确尺寸及实样.若铭牌的尺寸过大过高.应在机壳上相应的部位加上支撑结构. 7. 客户应提供完整的资料.包括2D和3D的图档.2D使用DWG格式的文件.3D使用PRT 格式的文件.产品外观以3D图档为准;但是外型 3. 字体的高度或深度不超过0.3MM.若采用镭射效果则高度或深度不超过0.15MM. 4. 板材的平均厚度为0.22正负0.05,若产品超过此高度则应做成中空结核,并允许产品高度有0.05的公差;由于板材厚度是均匀结构,产品的表面的凸起或凹陷部份背面也有相应变化. 5. 产品外型轮廓使用冲床加工,为防止冲偏伤到产品其外缘切边宽度平均为0.07MM为防止产品冲切变形,尽量保证冲切部份在同一平面或尽量小的弧度,避免用力集中而造成产品变形.冲切是只能在垂直产品的方向作业. 6. 铭牌表面效果,可采用磨沙面.拉丝面,光面,镭射面相结合的方式.光面多用于图案或者产品的边缘,产品表面应该避免大面积的光面,否则易造成划伤;磨砂面的产品要比拉丝面多用于铭牌底面,粗细可进行高速;在实际的生产中,磨砂面的产品要比拉丝面的产品不良率低,镭射面多用于字体和图案,也可用于产品底面,建议镭射面采用下凹设计,因长时间磨损镭射面极易退色.另带有镭射效果的产品不能用与带有弧度的产品. 7. 若产品表面需要喷漆处理,应该提供金属漆的色样.由于工艺的限制,应允许最终成品的颜色与色样有轻微的差异. 8. 若铭牌装配时为嵌入的结构,请提供机壳的正常尺寸过大过高,应在机壳上相应的部位加上支撑结构. 9. 客户应提供完整的资料.包括2D和3D的图档.2D使用DWG格式的文件.3D使用PRT 格式的文件.产品外观以3D图档为准;但是外型
手机结构设计指南
手机结构设计指南 (Design Guide Line) Revision T3 序言 手机的结构设计都是有规律可循的，本设计指南的撰写，旨在总结和归纳以往我们在手机设计方面的经验，重点阐述本公司对于机械结构设计的要求，避免不同的工程师在设计时，重复出现以往的错误。使设计过程更加规范化、标准化，利于进一步提高产品质量，设计出客户完全满意的产品。 本文的撰写，旨在抛砖引玉，我们将不断地总结设计经验，完善本设计指南，使我们的结构设计做得更好。本文的内容不涉及从事手机结构设计所需的必不可少的基本技能，如PRO/E、英语水平、模具制造等等。 烟波浪子整理制作 2005-12-31 无维网免 费技 术资 料 h t t p ://w w w.5 d c a d .c n
一. 手机的一般形式 目前市面上的手机五花八门，每年新上市的手机达上千款，造型各异，功能各有千秋。但从结构类型上来看，主要有如下五种： 1． 直板式 Candy bar 2． 折叠式 Clamshell 3． 滑盖式 Slide 4． 折叠旋转式 Clamshell & Rotary 5． 直板旋转式 Candy bar & Rotary 本设计指南将侧重于前四种比较常见的类型。一般手机结构主要包含几个功能模块:外壳组件(Housing)，电路板(PCBA)，显示模块(LCD)，天线(Antenna)，键盘(keypad)，电池(Battery)。但随着手机的具体功能和造型不同，这些模块又会有所不同，下面以几种常见手机为例来简单介绍一下手机上的结构部件。 图1-1是一款直板式手机的结构爆炸图。 图1-1 对于直板型手机，主要结构部件有： 显示屏镜片 LCD LENS 前壳 Front housing 显示屏支撑架 LCD Frame 键盘和侧键 Keypad/Side key 按键弹性片 Metal dome 键盘支架 Keypad frame 后壳 Rear housing 电池 Battery package 电池盖 Battery cover 螺丝/螺帽 screw/nut 电池盖按钮 Button 缓冲垫 Cushion 双面胶 Double Adhesive Tape/sticker 以及所有对外插头的橡胶堵头 Rubber cover 等 如果有照相机，还会有照相机镜片Camera lens 和闪光灯Flash LED 镜片 无维网免费技术资料 h t t p ://w w w .5d c a d .c n
手机功能表简要介绍(
步步高i606： 上市时间：2010年11月 网络制式：GSM 适用频率：900/1800MHz 重量：120 克 尺寸/体积：108.5×50.5×17.85mm 外观样式：翻盖 可选颜色：白色、黑色 内屏参数：65536色TFT彩色屏幕；240×400像素(WQVGA)，3.0英寸；外屏参数：OLED屏幕60×32像素； 操作系统：MTK 内存容量：10MB 视频播放：MP4、3GP等 音乐播放：MP3等 内置游戏：内置游戏, 支持下载 摄像头：内置 摄像头像素：200万像素 传感器类型：CMOS 变焦模式：数码变焦 照片分辨率：最大1600×1200分辨率 视频拍摄：有声视频拍摄 数据线接口：USB2.0 蓝牙接口：内置 支持WAP浏览：Wap 2.0 多媒体卡扩展：支持MicroSD(T-Flash)及MicroSDHC卡扩展 E-Mail：pop3/smtp 和弦铃声：64 和弦 MP3铃声：支持MP3及和弦铃声
