基于pcs7的变桨距风力发电机组偏航控制系统设计电气工程与自动化本科论文
风力发电机组变桨系统毕业论文
风力发电机组变桨系统的维护与检修毕业顶岗实习报告书专业: 电力系统自动化技术（风电方向）班级：姓名:顶岗实习单位: 金风科技股份有限公司校外指导师傅：校内指导教师:报告完成日期：新疆农业大学2015年6月风力发电机组变桨系统的维护与检修学生姓名：专业班级：学生诚信签名：完成日期:指导教师签收：摘要能源、环境是当今人类生存和发展所要解决的紧迫问题.传统的化石燃料虽能解决能源短缺的问题，却给环境造成了很大的破坏，而风能具有无污染、可再生、低成本等优点，所以其受到世界各国的重视.可靠、高效的风力发电系统的研发己经成为新能源技术领域的热点。
然而，因为风能具有不稳定性、能量密度低和随机性等特点，同时风电厂通常位于偏远地区甚至海上，自然条件比较恶劣，因此要求其控制系统必须能够实现自动化运行,并且要求控制系统有高可靠性。
所以对风力发电机组尤其是大型风电机组的控制技术及风力发电后期的维护和检修就具有相当重要的意义.本文首先在对风力发电原理，风电机组研究的基础上从变桨距风力机空气动力学研究入手，分析了变桨距控制的基本规律,再结合目前国内主流的变桨距控制技术分别设计出了液压变桨距控制,电动变桨距控制的方案，变桨距风机的维护和检修，最后在此基础上提出了一种较为理想的控制策——半桨主动失速控制。
关键词：变桨距控制，维护,检修目录一顶岗实习简历 (1)二顶岗实习目的 (1)三顶岗实习单位简介 (2)四顶岗实习内容 (3)第一章变桨距系统 (3)1。
1变桨距与定桨距 (5)1。
1.1定桨距 (5)1。
1。
2 变桨距 (5)1.1.3定桨距与变桨距的比较 (5)1。
2 变桨距控制过程 (7)1.3 变桨距风力机组的运行状态分析 (8)1.3.1 启动状态 (8)1.3。
2 欠功率状态 (8)1.3。
3 额定功率状态 (8)1.4 变桨距控制的特点 (9)1.4.1 输出功率特性 (9)1.4.2 风能利用率 (9)1.4.3 额定功率 (9)1.4.4 启动与制动性能 (9)1。
本科毕业论文-—风力发电系统控制模型建立和仿真分析
摘要风能作为一种清洁的可再生能源，在当今能源短缺的情况下，变的越来越重要。
由于风的不稳定性和风力发电机单机容量的不断增大，使风力发电系统和电网的相互影响也越来越复杂，因此，对风力发电系统功率输出的稳定性提出了更高的要求。
控制系统对提高风力发电系统功率输出的稳定性有很大的作用，所以有必要对控制系统和控制过程进行分析。
本设计主要依据风力发电机组的控制目标和控制策略，通过使用电力系统动态模拟仿真软件PSCAD/EMTDC，建立变桨距风力发电机组控制系统的模型。
为了验证控制系统模型的可用性，建立风力发电样例系统模型，对样例系统进行模拟仿真，并对所得的仿真结果进行了分析，从而证实了风力发电机组控制系统模型的可用性,然后得出了它的控制方法。
通过对风力发电机组控制系统的模拟仿真，可得如下结论：风力发电机变浆距控制属非线性动态控制，在风力发电机组起动时，通过改变桨叶节距来获得足够的起动转矩，达到对风轮转速的控制的目的；当风速高于额定风速时，通过自动调整桨叶节距，改变气流对叶片的攻角，从而改变风力发电机组获得的空气动力转矩，满足风力发电系统输出功率稳定和功率曲线优化的双重要求。
关键词：风力发电；控制系统；PSCAD/EMTDC；仿真分析AbstractThe wind energy which is used as a kind of clean and reproducible energy, nowadays gets more and more important in the energy scarcity cases. Because instability of the wind and continuous enlarging capacity of the single machine in wind power generation, mutual effect between the wind power system and the grid is more and more complicated, so the higher demand is brought forward about the stability of output power of the wind power generation system. The control system may enhance the stability of output power, therefore we have the necessity to analyses control system and the control processes.The design mainly bases on the control target and strategies of the wind power generation. We have established the alterable pitch control model using the power system dynamic simulation software PSCAD/ EMTDC. Also we have established the model of the wind power system for validating the usability of the controller model. We have simulated the whole system and analyzed the result of simulation, and confirmed the usability of the controller model and its control method.We have simulated the control system model of the wind power generation, and got a conclusions: The alterable pitch control of wind power generation is the non-linear dynamic control, control system changed pitch angle for acquiring starting torque while the wind power generation started; we adjusted the pitch angle for changing angle which airflow blow vane , when the wind speed exceed rated speed, then changed the torque of aerodynamics for Satisfing dual demand which are steady power output of the wind power generation and optimizing the power curve .Keywords: Wind power generation; Control system; PSCAD/ EMTDC; Simulation and analysis毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
风力发电机组变桨距控制系统的研究
风力发电机组变桨距控制系统的研究风力发电机组变桨距控制系统的研究近年来，随着环境问题的加剧和清洁能源的重要性逐渐凸显，风力发电作为一种潜在的可再生能源广泛应用。
风力发电机组是将风能转化为电能的关键设备，而变桨距控制系统则是提高风力发电效率的重要技术手段之一。
本文将对风力发电机组变桨距控制系统的研究进行探讨，从控制系统的结构、控制策略以及实际运行效果等方面进行分析。
1. 控制系统的结构风力发电机组的变桨距控制系统主要由传感器、执行器、控制器和信号传输部分组成。
传感器用于感知风力、转速以及叶片位置等信息，将这些信息传递给控制器。
控制器根据传感器获取的信息，通过控制策略对执行器发出信号，调节叶片角度，从而实现对风力发电机组的变桨距控制。
2. 控制策略目前，常用的控制策略主要有定角度控制和最大功率控制两种。
定角度控制是通过固定叶片角度来控制风力发电机组的输出功率，通常适用于恒定风速下的风机运行。
而最大功率控制则是根据风速大小实时调整叶片角度，以实现风力发电机组在不同风速下的最佳输出功率。
最大功率控制策略可以提高风力发电机组的效率，适应不同风速环境，并降低对外部条件的敏感性。
3. 实际运行效果根据实际应用情况和研究成果分析，风力发电机组的变桨距控制系统在提高发电效率、保护设备安全方面取得了显著效果。
通过使用最大功率控制策略，风力发电机组可以根据风速变化实时调整叶片角度，充分利用风能，并在恶劣天气条件下及时响应，减轻设备负荷。
同时，变桨距控制系统的应用也大大降低了由于风电机组运行时桨叶受损引起的事故风险，增加了设备的可靠性和安全性。
4. 研究展望尽管风力发电机组变桨距控制系统已取得一定的研究进展，但仍存在一些挑战和待解决的问题。
首先，尽管最大功率控制策略可以提高发电效率，但在不同风速区间的切换问题仍需要进一步优化。
其次，传感器的稳定性和可靠性也是需要关注的焦点，特别是在恶劣环境下的应用。
另外，随着风力发电技术的发展，新型的控制策略和技术工具也需要不断研发和应用，以进一步提高风力发电机组的性能和可靠性。

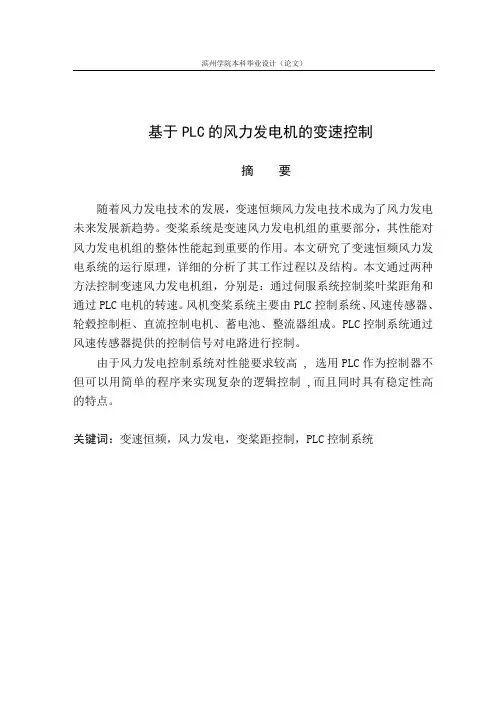

基于PLC的风力发电机的变速控制
基于PLC的风力发电机的变速控制摘要随着风力发电技术的发展，变速恒频风力发电技术成为了风力发电未来发展新趋势。
变桨系统是变速风力发电机组的重要部分，其性能对风力发电机组的整体性能起到重要的作用。
本文研究了变速恒频风力发电系统的运行原理，详细的分析了其工作过程以及结构。
本文通过两种方法控制变速风力发电机组，分别是：通过伺服系统控制桨叶桨距角和通过PLC电机的转速。
风机变桨系统主要由PLC控制系统、风速传感器、轮毂控制柜、直流控制电机、蓄电池、整流器组成。
PLC控制系统通过风速传感器提供的控制信号对电路进行控制。
由于风力发电控制系统对性能要求较高,选用PLC作为控制器不但可以用简单的程序来实现复杂的逻辑控制,而且同时具有稳定性高的特点。
关键词：变速恒频，风力发电，变桨距控制，PLC控制系统Variable speed control of wind turbine based on thePLCAbstractsWith the development of wind power generation technology,variable speed constant frequency wind power generation technology has become the trend of the future development of wind power generation.The pitch system is an important part of the variable speed wind turbine,playing an important role in the performance of the overall performance of the wind turbine.This paper studies the variable speed constant frequency wind power generation system operation principle,and the structure and working process are analyzed in detail.This article through two kinds of methods to control of variable speed wind turbine,respectively is:through the servo system control blade pitch angle and the rotational speed of the motor by PLC.Fan variable pitch system mainly comprises a wind speed sensor,PLC control system,control cabinet,rectifiers,battery hub,DC motor control.PLC control system through the wind speed sensor provides the control signal to the control circuit.Wind power control system of the high performance requirements, therefore,using PLC as the controllernot only can use the simple procedure to realize complex control logic,but also have the characteristics of high stability.Key words:VSCF,Wind power,Pitch control,PLC control system目录第一章绪论 (1)1.1国内风力发电技术发展概况 (1)1.2风力发电机变速的优点 (1)1.3变桨距控制与变速控制关系 (2)1.4变速风力发电机组的控制组成 (2)1.5PLC介绍 (3)第二章风机基本理论 (5)2.1风力机的各部分介绍 (5)2.2变桨距风电机组介绍 (5)2.3变桨距控制原理 (6)第三章风机变桨系统硬件部分设计 (8)3.1变桨系统的描述 (8)3.2风机变桨系统结构介绍 (8)3.3风机变桨控制流程分析 (9)3.4变桨控制系统硬件部分设计 (10)3.5轮毂控制柜控制系统硬件部分设计说明 (12)第四章器件的选择及线径的选择 (14)4.1稳压器选型 (14)4.2接触器选型 (14)4.3变桨电机选型 (15)4.4风速仪选型 (15)4.5速度传感器选型 (15)4.6欠电压继电器选型 (16)4.7空开选型 (16)第五章控制程序设计 (18)5.1PLC的选择 (18)5.2PLC的I/O端口分配及外围接线图 (19)5.3控制程序编写 (22)第六章总结 (23)致谢 (25)附录 (26)第一章绪论1.1国内风力发电技术发展概况我国幅员辽阔，海岸线长，风能资源也比较丰富。
基于PCS7变桨距风力发电机组偏航控制系统设计毕业论文
基于PCS7变桨距风力发电机组偏航控制系统设计毕业论文目录1 绪论 (1)1.1论文的背景和意义 (1)1.2国际风力发电的现状和趋势 (2)1.3国内风力发电的发展 (2)1.4当前我国风力发电亟待解决的难点 (4)1.5 我国风力发电的前景与展望 (4)1.6 本章小结 (5)2 风力发电机组系统构成及功能简介 (6)2.1 风力发电的原理 (6)2.1.1风力发电机的基本类型 (6)2.1.2现代风机 (7)2.1.3 现代风力发电的原理 (7)2.2风力发电机的组成结构 (8)2.2.1风力机桨叶系统 (9)2.2.2变桨距系统 (9)12.2.3风力机组传动系统 (10)2.2.4发电机系统 (11)2.2.5 偏航系统 (12)2.2.6 解锁装置 (12)2.2.7刹车系统 (12)2.2.8塔架 (13)2.3 风力发电机组的控制技术 (13)2.3.1风力发电机组控制系统 (13)2.3.2风力发电控制技术的发展趋势 (14)2.4本章小结 (15)3 风力发电机组偏航控制策略 (16)3.1偏航控制系统的基本结构 (16)3.1.1偏航轴承 (16)3.1.2偏航制动器 (17)3.1.3偏航控制驱动装置 (17)3.1.4偏航计数器 (17)3.1.5扭转保护装置 (17)3.2偏航控制系统的工作原理 (18)3.2.1自动偏航 (19)3.2.2 90度侧风控制 (20)3.2.3人工偏航控制 (21)3.2.4 自动解锁 (21)3.3偏航控制系统模糊控制策略 (21)3.4偏航控制系统模糊控制器的设计 (22)3.4.1模糊控制器的结构 (22)3.4.2 输入输出变量的模糊化 (22)3.4.3模糊控制规则表 (24)3.4.4风力发电机组偏航系统模糊控制器的仿真 (26)3.4.5 仿真结果与分析 (27)23.5 本章小结 (28)4 系统研制开发平台 (29)4.1.wincc软件的介绍 (29)4.2 风力发电偏航控制组态仿真平台设计 (29)4.2.1 wincc6.0的功能和优点 (29)4.2.2 监控系统的设计和功能实现 (30)4.3 step7软件的介绍 (30)4.4 PLC简介 (31)4.5 本章小结 (31)5 风力发电机组偏航控制系统设计 (33)5.1偏航控制系统总体设计 (33)5.2风力发电机组偏航控制系统硬件设计 (34)5.2.1设备选型 (34)5.2.2硬件电路图 (34)5.3风力发电机组偏航系统程序 (35)5.3.1风力发电机组自动偏航控制流程图 (35)5.3.2 人工偏航流程图 (36)5.3.3 自动解缆流程图 (36)5.4根据控制流程图设计PLC程序 (37)5.4.1机舱位置计算 (37)5.4.2风向角计算 (39)5.4.3自动偏航程序 (39)5.4.4自动解缆程序 (42)5.4.5偏航系统总程序 (45)5.4实验结果与分析 (46)6毕业设计总结 (48)参考文献： (49)外文论文 (51)中文译文 (59)3致谢·················································································错误！未定义书签。
基于PLC的风力发电机组偏航系统的控制毕业论文
南昌航空大学自学考试毕业论文题目基于PLC的风力发电机组偏航系统的控制专业机电一体化学生姓名论文编号准考证号指导老师2021 年度上 (上/下)基于PLC风力发电机组偏航系统控制摘要随着社会经济的开展，人们对电的需求日益进步。
以石油、煤炭、天然气为的常规能源，不仅资源有限，而且还会在使用中造成严重的环境污染。
在我们进入21世纪的今天，世界能源构造正在孕育着重大的转变，即由矿物能源系统向以可再生能源为根底的可持续能源系统转变。
风能作为取之不尽，用之不竭的绿色清洁能源己受到全世界的重视，而风力机的偏航系统能使风能得到更好的利用，所以偏航系统的设计非常的重要。
本设计首先分析了偏航系统的工作原理，然后以三菱PLC作为控制器，触摸屏为监控器，设计了硬件系统模块，整个硬件系统采用了闭环控制，并说明了开环控制的缺点。
根据偏航控制要求，设计了自动对风控制算法，自动解缆控制算法，90°背风控制算法，不仅进步了风能利用率，增大了发电效率，而且还保证了整个系统的平安性、稳定性,让风力发电机更好的运行。
关健词：偏航系统；硬件设计；自动对风；自动解缆目录摘要 (III)1 概论 (1)1.1设计背景 (1)1.2设计研究意义 (1)1.3国内外风力发电概况 (2)世界风电开展 (2)我国风电开展 (2)2 偏航控制系统功能简介与原理 (3)2.1偏航控制系统功能 (3)2.2风力发电机组偏航控制原理 (3)3偏航系统的控制过程 (5)3.1自动偏航控制 (5)自动偏航传感器ASS 状态 (5)参数说明和电机运行状态 (6)偏航控制流程图 (6)偏航电机电气连接原理图 (7)偏航对风控制PLC程序 (7)3.2 90°侧风控制 (7)3.3 人工偏航控制 (9)3.4 自动解缆控制 (9)4 总结 (10)5 参考献 (11)致谢 (12)1 概述1.1 设计背景电能作为一种应用最广泛和最方便的能源，己经成为当今社会开展和人们生活中必不可少的一局部。
基于PCS7的变桨距风力发电机组偏航控制系统设计-电气工程与自动化本科生毕业设计
基于PCS7的变桨距风力发电机组偏航控制系统设计-电气工程与自动化本科生毕业设计编号：（ ）字号本科生毕业设计题目： 姓名： 学号： 班级：二〇一四年六月基于PCS7的变桨距风力发电机组偏航控制系统设计xx 矿业大学本科生毕业设计姓名：学号：学院：信息与电气工程学院专业：电气工程与自动化设计题目：基于PCS7变桨距风力发电机组偏航控制系统设计指导教师：职称：教授二〇一四年六月徐州xx矿业大学毕业设计任务书学院信电学院专业年级电气工程与自动化2010级姓名任务下达日期：2013年12月30日毕业设计日期：2013年12月30日至2014年6月10日毕业设计题目：基于PCS7变桨距风力发电机组偏航控制系统设计毕业设计专题题目：毕业设计主要内容和要求：1、了解风力发电机组工作的基本原理；2、掌握WinCC和STEP 7软件；3、掌握基本过程控制策略；4、构建偏航控制系统及其控制策略；5、翻译英文文献一篇。
院长签字：指导教师签字：年月日xx矿业大学毕业设计指导教师评阅书指导教师评语（①基础理论及基本技能的掌握；②独立解决实际问题的能力；③研究内容的理论依据和技术方法；④取得的主要成果及创新点；⑤工作态度及工作量；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：指导教师签字：年月日xxx矿业大学毕业设计评阅教师评阅书评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；③工作量的大小；④取得的主要成果及创新点；⑤写作的规范程度；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：评阅教师签字：年月日xxx矿业大学毕业设计答辩及综合成绩摘要社会的发展离不开能源的供应，在当今这个迅猛发展的时代，能源的需求也越来越大。
过去几十年世界的快速发展，已经消耗了大量的自然资源，造成了能源的枯竭。
人类目前正在面临着能源危机。
为解决人类的能源问题，世界各国开始把眼光投向了新型可再生能源。
基于plc变桨系统的研究 (1)本科论文
摘要风力发电作为绿色能源在全世界迅速发展，这是解决世界能源危机的重要途径，在这个背景下本文对直驱式永磁风力发电控制系统进行了应用设计。
本文以风力发电的工作原理等基础理论为基本理论，得到一种控制风能的利用效率的变桨控制的基本控制策略；通过比较当前流行的几个风力发电机组的结构和不同控制方案之间的不同特点；分析了直驱式永磁风力发电的性能和特点，最终得出本机组需要采用以“同步高速、无刷励磁旋转、全功率的逆变”为核心的技术路线。
本论文最后完成了风力发电机控制系统的设计，以控制系统所要实现的功能为基础，根据控制系统的要求，分析了系统输出和输入的信号，简单阐述了组成控制系统的硬件系统的可编程处理器和最主要的控制信号变送器，确定了传感器的类型以及各硬件的配置；以这些为基础讨论了一些控制系统的控制策略，研究设计了主程序的流程图，变桨距控制图，并详细的研究了变桨距的控制过程，得出了控制原理和结构组成。
关键词：风力发电机；控制系统；变桨控制AbstractThe rapid development of wind power as a green energy in the world , this is an important way to solve the world's energy crisis, in this context this paper, the direct-drive permanent magnet wind turbine control system application design .Structures and different control schemes by comparing several currently popular among wind turbine ; This paper -based wind power works for the basic theory and other theories to obtain a controlled wind energy utilization efficiency of the basic control strategy pitch control different characteristics ; analyze the performance and features direct-drive permanent magnet wind power , concluded the unit needs to adopt a " synchronous speed , brushless excitation rotation, full power inverter '' as the core technology roadmap .Finally completed the design of the wind turbine control system to control system functions to be achieved , based on the control system according to the requirements , the system analyzes the signal output and input , briefly addressed the composition of the control system programmable hardware systems the main control signal processor and transmitter to determine the type and configuration of each sensor hardware ; based on these control strategies discussed some of the control system , a flow chart of the main program of study design , variable pitch control charts and detailed study of the pitchof the control process , the control principle and structure derived components.Keywords : wind turbine ; control systems ; pitch control目录摘要 (I)第1章风力发电简介及背景展望分析 (1)1.1研究背景及意义 (1)1.2风力发电简介 (1)1.3国内外发展现状以及展望分析 (3)1.4本论文的主要研究意义及内容 (6)第2章风力发电机和变桨距控制过程研究 (7)2.1变桨距控制过程研究 (7)2.1.1空气动力学原理 (7)2.1.2风速特性分析 (10)2.2电机结构类型及特点 (10)2.2.1双馈式风力发电机 (10)2.2.2直驱式风力发电机 (11)第3章PLC控制理论研究 (13)3.1PLC的基本概念 (13)3.2PLC的组成部分 (13)3.3S7-300的系统结构 (14)3.4PLC的循环处理过程 (14)3.5S7-300的编程语 (16)3.6PLC的供电及接地抗干扰问 (16)第4章直驱式永磁同步风力发电机系统控制研究 (18)4.1概述 (18)4.2变桨距系统控制 (19)4.3风电机组控制系统的设计 (21)4.3.1风力发电机电动变桨控制系统硬件结构 (21)4.3.2 变桨系统的控制策略 (23)4.3.3控制系统的软件设计 (23)4.3.4变桨控制系统软件设计 (25)4.3.5偏航控制系统软件设计 (26)4.3.6故障报警和联锁保护 (28)第5章总结与展望 (29)参考文献 (30)致谢 (31)第1章风力发电简介及背景展望分析1.1 研究背景及意义近年来，随着现代工业的发展和生产技术的进步,对高速、超高速的电力驱动需求日益增大，对各种驱动装置提出了越来越苛刻的性能要求，如高速高精度机床、涡轮分子泵以及飞轮储能等新型设备，要求其驱动装置不但要有很高的旋转速度，还要有很高的回转精度，并且其体积也不能太大。
风力发电机组偏航控制系统
风力发电机组偏航控制系统新疆大学科学技术学院College of science ＆technology XinjiangUniversity学生毕业论文(设计) 题目：风力发电机组偏航控制系统设计指导教师: 王海云学生姓名：刘海龙专业：电气工程及其自动化班级：电气09-1完成日期：2013年5月30日声明郑重声明，此论文（设计）是本人在相关老师指导下完成，没有抄袭、剽窃他人成果，否则，由此造成的一切后果由本人负责。
本人签名：新疆大学科学技术学院学生毕业论文（设计）任务书学生姓名刘海龙学号 20092450037 专业电气工程及其自动化班级电气09-1 论文（设计）题目风力发电机组偏航控制系统设计论文（设计）来源教师科研要求完成的内容 1.查阅相关资料，掌握风机发电机组的基本结构；2.查阅相关资料，了解风力发电机组的偏航系统硬件结构及功能；3.查阅相关资料，掌握偏航控制系统的几种流程；4.掌握一种高级编程语言（如visual basic 6.0）；5.编制对风偏航的控制程序；6.完成毕业设计说明书一篇。
发题日期：2013年1月9日完成日期：2013年5月30日指导教师签名摘要长能源、环境是当今人类生存和发展所要解决的紧迫问题。
风力发电作为一种可持续发展的新能源，不仅可以节约常规能源，而且减少环境污染，具有较好的经济效益和社会效益，越来越受到各国的重视。
由于风能具有能量密度低、随机性和不稳定性等特点，风力发电机组是复杂多变量非线性不确定系统，因此，控制技术是机组安全高效运行的关键。
偏航控制系统成为水平轴风力发电机组控制系统的重要组成部分。
风力发电机组的偏航控制系统，主要分为两大类：被动迎风偏航系统和主动迎风系统。
前者多用于小型的独立风力发电系统，由尾舵控制，风向改变时，被动对风。
后者则多用大型并网型风力发电系统，由位于下风向的风向标发出的信号进行主动对风控制。
本文设计是大型风力发电机组根据风速仪、风向标等传感器数据，对风、制动、开闸并确定起动，达到同步转速一段时间后，进行并网操作，开始发电。
基于PLC的风力发电机偏航控制系统设计毕业设计论文
基于PLC的风力发电机偏航控制系统设计摘要由于化石资源的日益枯竭和人类对全球环境恶化的倍加关注，因此清洁绿色的风力发电技术已深受全世界的重视。
本设计主要研究的偏航系统是风力发电机组的重要组成部分。
由于偏航机构安装在机舱底部，通过偏航轴承与机舱相连。
当风向改变时，风向仪将信号传到控制系统，控制驱动装置工作，小齿轮在大齿圈上转动，从而带动机舱旋转，是风轮对准风向。
当机舱的旋转方向有接近开关进行检测，当机舱向同一方向达到极限偏航角度时，限位开关会及时将信号传到控制装置内，控制装置会迅速发出信号使机组快速停机，并反转解缆，经过上述过程从而实现偏航控制使风轮始终保持迎风状态。
根据边行系统的工作原理本设计所要解决的基本问题有：1、实现自动偏航控制及手动偏航控制的双控制系统设计2、设计偏航系统的制动装置以及扭缆、解缆保护装置的控制方法3、了解偏航液压系统的作用、工作原理和控制方法。
4、编写驱动控制程序、扭缆、解缆保护程序。
关键词：风向，自动偏航，风向仪，偏航电机Design of Yaw Control System for Wind Motor Based onPLCABSTRACTClean and green wind power technology has gotten great attention by the world because of the increasingly exhausted fossil resources and the more attention on the global environmental degradation. This design mainly researches the yaw system which is an important component of the wind turbine. Because the yaw mechanism installed at the bottom of the engine room and connected to the engine room through the yaw bearing. When the wind changes, wind vane will send the signal to the control system to control the drive work. The pinion rotated on the big gear ring, which can turn the engine room to make the wind wheel turbines on the direction of the wind. When the revolving direction of the engine room is closed to the switch to do detection and the engine room reaches the maximum yaw angle to the same direction, the limited switch will send the signals to the control device in time. Then the control device could quickly send a signal to make the set quick stop and turn over the cast loop. After above the process, it will realize the yaw control and make the wind wheel keep the state of facing the wind. According to the working principle of the edge system, this design should solve the problem as follow.1、Realizing the double control system of automatic yaw control and manual yaw control;2、Designing the brake device of yaw system and the controlling methods of protection device of the button cable and the cast loop;3、Understanding the effect of yaw hydraulic pressure system, working principle and the controlling methods;4、Writing the controlling program of drive and the protection program of button cable and cast loop.KEY WORDS: Wind Direction, Automatic Yaw, Yaw Angle, Yaw Motor目录前言 (1)第1章绪论 (2)1.1 风力发电的介绍 (2)1.2 风力发电的发展历史 (2)1.3 中国风力发电的发展现状 (4)第2章风力发电机及偏航系统的工作原理 (5)2.1 风力发电机组的基本介绍 (5)2.1.1 风力发电机的分类 (5)2.1.2 风力发电机的基本构成及及原理 (5)2.2 风力发电机偏航系统的介绍 (6)2.2.1 偏航系统的分类 (6)2.2.2 偏航系统的组成 (7)2.2.3 偏航系统的功能及原理 (8)第3章风电机偏航系统总体设计 (9)3.1 风电机偏航系统基本设计思路 (9)3.2 设计方案选择 (10)3.3 偏航系统硬件的选型 (10)3.3.1 电动机选型 (10)3.3.2 限位开关选型 (11)3.3.3 接近开关选型 (12)3.3.4 风向传感器的选型 (14)3.3.5 PLC选型 (15)第4章风电机偏航控制系统的硬件设计 (18)4.1 风电机偏航系统工作过程 (18)4.2 系统硬件设计 (18)4.2.1 PLC I/O地址分配 (18)4.2.2 PLC端子连接图 (19)4.2.3 偏航电机主电路设计 (20)第5章风电机偏航系统软件设计 (22)5.1 风电机偏航系统整体流程图 (22)5.2 风电机手动偏航系统流程图 (24)5.3 风电机手动偏航梯形图 (25)结论 (27)谢辞 (28)参考文献 (29)附录 (31)外文资料译文 (35)前言能源是人类生存所必需的最基本的物质，保证国民经济稳定发展的主要物资基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：（ ）字 号本科生毕业设计题目：姓名： 学号：班级：二〇一四年六月基于PCS7的变桨距风力发电机组 偏航控制系统设计xx 矿业大学本科生毕业设计姓名：学号：学院：信息与电气工程学院专业：电气工程与自动化设计题目：基于PCS7变桨距风力发电机组偏航控制系统设计指导教师：职称：教授二〇一四年六月徐州xx矿业大学毕业设计任务书学院信电学院专业年级电气工程与自动化2010级姓名任务下达日期：2013年12月30日毕业设计日期：2013年12月30日至2014年6月10日毕业设计题目：基于PCS7变桨距风力发电机组偏航控制系统设计毕业设计专题题目：毕业设计主要内容和要求：1、了解风力发电机组工作的基本原理；2、掌握WinCC和STEP 7软件；3、掌握基本过程控制策略；4、构建偏航控制系统及其控制策略；5、翻译英文文献一篇。
院长签字：指导教师签字：年月日xx矿业大学毕业设计指导教师评阅书指导教师评语（①基础理论及基本技能的掌握；②独立解决实际问题的能力；③研究内容的理论依据和技术方法；④取得的主要成果及创新点；⑤工作态度及工作量；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：指导教师签字：年月日xxx矿业大学毕业设计评阅教师评阅书评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；③工作量的大小；④取得的主要成果及创新点；⑤写作的规范程度；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：评阅教师签字：年月日xxx矿业大学毕业设计答辩及综合成绩答辩情况提出问题回答问题正确基本正确有一般性错误有原则性错误没有回答答辩委员会评语及建议成绩：答辩委员会主任签字：年月日学院领导小组综合评定成绩：学院领导小组负责人：年月日摘要社会的发展离不开能源的供应，在当今这个迅猛发展的时代，能源的需求也越来越大。
过去几十年世界的快速发展，已经消耗了大量的自然资源，造成了能源的枯竭。
人类目前正在面临着能源危机。
为解决人类的能源问题，世界各国开始把眼光投向了新型可再生能源。
其中，风能是未来最重要的清洁替代能源之一。
它是未来最具开发潜力的新能源。
风能是取之不尽，用之不竭的。
所以研究风力发电对于解决能源和环境问题上具有至关重要的作用。
风力发电是利用风力资源的一个有效的方法，全世界研究风力发电已经有100多年了，风力发电的技术也越来越成熟。
风力发电偏航控制研究是目前关于风力发电比较热门的一个研究方向，它的目的是为了调整风轮的方向，使得风力发电机能够准确的对准风向，提高风力发电的效率，也提高了风能利用率。
研究偏航系统控制就是为了实现风力发电机准确偏航控制。
本文介绍了风力发电机的原理和组成结构，重点介绍了偏航系统的组成部分和各部分的功能。
为研究偏航控制系统，选用了模糊控制的控制策略。
通过MATLAB仿真软件，对风力发电偏航系统进行仿真。
并搭建了Wincc组态界面，实现了偏航过程的可视化，用step7编写了偏航控制各部分的PLC程序。
关键字：风力发电；偏航控制；模糊控制；PLC。
ABSTRACTSocial development is inseparable from the supply of energy , in this day and age of rapid development, energy demand is growing. Over the past decades, the rapid development of the world has consumed a large amount of natural resources, resulting in a depletion of energy . Mankind is currently facing an energy crisis . In order to solve the energy problems of mankind , the world began to look into the new and renewable energy sources. Wherein the wind is one of the most important future clean alternative energy sources. It is the future development of the most promising new energy . Wind energy is inexhaustible . So the study of wind power for energy and environmental issues have a crucial role.Wind power is the use of wind resources in an effective way , the world's wind power research has been 100 years, wind power technology is more mature. Wind yaw control study on wind power generation is one of the more popular research direction , its purpose is to adjust the direction of the wind turbine , making wind turbines can accurately align the wind direction , wind power to improve efficiency, but also improves the wind utilization. Research yaw control system is to achieve accurate wind turbine yaw control .This paper introduces the principle and structure of wind turbines , focusing on the part of the yaw system and the functions of each part . Yaw control system for the study , the choice of the control strategy of fuzzy control. By MATLAB simulation software, yaw wind power system simulation . Wincc configuration interface and built to achieve a yaw process visualization, prepared with step7 yaw control various parts of the PLC program .Keywords: wind power;yaw control;fuzzy control;PLC.目录1 绪论 (1)1.1论文的背景和意义 (1)1.2国际风力发电的现状和趋势 (2)1.3国内风力发电的发展 (2)1.4当前我国风力发电亟待解决的难点 (4)1.5 我国风力发电的前景与展望 (4)1.6 本章小结 (5)2 风力发电机组系统构成及功能简介 (6)2.1 风力发电的原理 (6)2.1.1风力发电机的基本类型 (6)2.1.2现代风机 (7)2.1.3 现代风力发电的原理 (7)2.2风力发电机的组成结构 (8)2.2.1风力机桨叶系统 (9)2.2.2变桨距系统 (9)2.2.3风力机组传动系统 (10)2.2.4发电机系统 (11)2.2.5 偏航系统 (12)2.2.6 解锁装置 (12)2.2.7刹车系统 (12)2.2.8塔架 (13)2.3 风力发电机组的控制技术 (13)2.3.1风力发电机组控制系统 (13)2.3.2风力发电控制技术的发展趋势 (14)2.4本章小结 (15)3 风力发电机组偏航控制策略 (16)3.1偏航控制系统的基本结构 (16)3.1.1偏航轴承 (16)3.1.2偏航制动器 (17)3.1.3偏航控制驱动装置 (17)3.1.4偏航计数器 (17)3.1.5扭转保护装置 (17)3.2偏航控制系统的工作原理 (18)3.2.1自动偏航 (19)3.2.2 90度侧风控制 (20)3.2.3人工偏航控制 (21)3.2.4 自动解锁 (21)3.3偏航控制系统模糊控制策略 (21)3.4偏航控制系统模糊控制器的设计 (22)3.4.1模糊控制器的结构 (22)3.4.2 输入输出变量的模糊化 (22)3.4.3模糊控制规则表 (24)3.4.4风力发电机组偏航系统模糊控制器的仿真 (26)3.4.5 仿真结果与分析 (27)3.5 本章小结 (28)4 系统研制开发平台 (29)4.1.wincc软件的介绍 (29)4.2 风力发电偏航控制组态仿真平台设计 (29)4.2.1 wincc6.0的功能和优点 (29)4.2.2 监控系统的设计和功能实现 (30)4.3 step7软件的介绍 (30)4.4 PLC简介 (31)4.5 本章小结 (31)5 风力发电机组偏航控制系统设计 (33)5.1偏航控制系统总体设计 (33)5.2风力发电机组偏航控制系统硬件设计 (34)5.2.1设备选型 (34)5.2.2硬件电路图 (34)5.3风力发电机组偏航系统程序 (35)5.3.1风力发电机组自动偏航控制流程图 (35)5.3.2 人工偏航流程图 (36)5.3.3 自动解缆流程图 (36)5.4根据控制流程图设计PLC程序 (37)5.4.1机舱位置计算 (37)5.4.2风向角计算 (39)5.4.3自动偏航程序 (39)5.4.4自动解缆程序 (42)5.4.5偏航系统总程序 (45)5.4实验结果与分析 (47)6毕业设计总结 (48)参考文献： (49)外文论文 (51)中文译文 (59)致谢 (69)1 绪论1.1论文的背景和意义当今社会，能源已经成为人来赖以生存的重要物质基础，但是随着能源的开采和利用，造成了严重的资源枯竭和环境的破坏。
化石能源的过度消耗，煤炭、石油、天然气等能源的缺乏，严重制约了当今社会的经济发展。
常规能源的日益枯竭，迫切的需要开发新的能源。
人类为了保护生态环境，节约资源。
