得实 DS HPro 针式打印机操作手册
得实打印机DS-1000 操作手册
承蒙惠顾，购得 DS-1000 打印机。在使用本机前，请细阅 这本用户手册，以便能正确使用。并且请妥善保存这本手册， 万一有不了解或故障时，这本手册会带给您很大的帮助。
DS-1000 打印机是得实发展集团与日本西铁城倾力合作开 发、生产的多用途 24 针小型平推式打印机。
DS-1000 的打印宽度为 5 英寸（127 毫米）、前后两种平推 式进纸、高速度打印、支持 GB18030 中文大字符集标准及多 款防改写数字、半角英数字，使 DS-1000 在硬件方面别具特 色。
第 3 章 控制面板 ..............................................................................3-1
3.1 按钮及其指示灯 ......................................................................3-1 3.2 开机功能 ..................................................................................3-3 3.3 组合功能 ..................................................................................3-6
第 5 章 用户调整设置 ......................................................................5-1
5.1 链式装纸页首调整 ..................................................................5-1 5.2 摩擦装纸页首调整 ..................................................................5-2 5.3 撕纸位置调整 ..........................................................................5-3
DS-5400H 操作手册
5.1 5.2 第6章 6.1 6.2 6.3 第7章 7.1 7.2 第8章 8.1 8.2 8.3 8.4 8.4.1 8.4.2
票据通设置 ...................................... 5-2 票据通的使用 .................................... 5-3 用户调整设置 ................................... 6-1 链式装纸页首调整 ................................ 6-1 摩擦装纸页首调整 ................................ 6-2 撕纸位置调整 .................................... 6-3 故障和保养 ..................................... 7-1 故障处理 ........................................ 7-1 保养与维护 ...................................... 7-6 规格 ........................................... 8-1 打印机规格 ...................................... 8-1 接口接头引脚 .................................... 8-4 字符集 .......................................... 8-8 控制码摘要表 ................................... 8-14 ESC/P和LQ仿真控制码摘要表 ...................... 8-14 OKI仿真控制码摘要表 ............................ 8-18
得实 DS-5400HPro 针式打印机操作手册
得实 DS-5400HPro 针式打印机操作手册得实 DS-5400HPro 针式打印机操作手册1：引言1.1 目的1.2 范围1.3 读者对象1.4 前置要求2：安装2.1 包装清单2.2 安全须知2.3 硬件安装2.4 驱动安装3：打印机配置3.1 连接设置3.2 字符设置3.3 纸张设置3.4 打印质量设置4：打印操作4.1 打印测试页4.2 单面打印4.3 双面打印4.4 打印调整5：维护与故障排除5.1 打印头清洁5.2 纸路清理5.3 打印质量问题解决 5.4 故障排除6：其他功能介绍6.1 网络打印6.2 打印机管理软件7：文档更新与支持7.1 版本记录7.2 技术支持注：本文档涉及附件：附件1：打印机驱动安装文件附件2：打印机配置工具注：本文所涉及的法律名词及注释：1：打印机：指一种用于将电子文档转换为实体纸质文档的设备。
2：针式打印机：一种使用针来打印字符的打印机技术。
3：连接设置：设置打印机与计算机之间的连接方式，如USB、网络等。
4：字符设置：设置打印机的字符编码、字体和大小等参数。
5：纸张设置：设置打印机使用的纸张类型、大小和方向等参数。
6：打印质量设置：设置打印机的打印质量模式和速度等参数。
7：打印测试页：用于测试打印机是否正常工作的测试页。
8：单面打印：打印单面的文档。
9：双面打印：打印双面的文档。
10：打印调整：调整打印机的打印位置和对齐方式等参数。
11：打印头清洁：清洁打印机的打印头，以提高打印质量。
12：纸路清理：清理打印机的纸路，以防止纸张卡纸或打印故障。
13：打印质量问题解决：解决打印机打印质量不佳的问题。
14：故障排除：排除打印机故障和错误的步骤和方法。
15：网络打印：通过网络共享打印机，实现多台计算机使用同一台打印机打印。
16：打印机管理软件：用于管理和监控打印机状态和任务的软件。
DS-2100H 操作手册
3
企业公开信息：
1． 售后服务请致电全国各地得实服务网点电话，或拨打： 400-810-9998（手机） 800-810-9998（免费） 2． 产品工作、待机、休眠及关闭状态的最大及最小能耗如下： 产品使用状态 工作时 待机 休眠 关闭 最大能耗 85W 7W 6W 小于 0.1W 最小能耗 10W 5W 5W 0
控制面板 ....................................... 3-1 按钮及其指示灯 .................................. 3-1 开机功能 ........................................ 3-4 组合功能 ........................................ 3-7 参数设置 ....................................... 4-1 如何进行参数设置 ................................ 4-2 系统设置 ........................................ 4-3 纸张设置 ........................................ 4-7 接口设置 ....................................... 4-12 ESC/P和LQ仿真参数设置 .......................... 4-13 OKI仿真参数设置 ................................ 4-16 双向测试及纵向校正 ............................. 4-17 打印针自动调整设置 ............................. 4-21 打印针补偿设置 ................................. 4-22 恢复出厂参数设置 ............................... 4-24
针式打印机的使用流程
针式打印机的使用流程1. 确认打印机的连接与电源•确认打印机与电脑的连接是否正常。
一般来说，针式打印机通过并口或USB接口与计算机连接。
确保连接松紧适中，并且连接口没有损坏。
•保证打印机与电源插座连接正常。
确保电源线接触良好，并且没有断裂或损坏。
2. 打开打印机和电脑•打开针式打印机的开关，一般位于打印机的侧面或后面。
确认打印机处于工作状态，通常有一个指示灯会亮起来。
•打开电脑并登录操作系统。
确保电脑连接的针式打印机的驱动程序已经安装并正常运行。
3. 设置打印机参数•打开打印机的控制面板。
在控制面板上，可以设置打印机的参数，例如打印模式、打印质量、页面方向等。
不同品牌和型号的打印机控制面板可能略有不同。
•根据需要，设置打印机的参数。
例如，在打印模式中，可以选择草稿模式或高质量模式；在页面方向中，可以选择纵向或横向；在打印质量中，可以选择针密度等。
•确认设置参数后，保存并关闭控制面板。
4. 打印文档•在电脑上打开需要打印的文档。
可以通过文件管理器定位文档文件，或者在应用程序中打开文档。
•点击文档窗口上方的“打印”按钮，或者通过菜单中的“打印”选项打开打印设置对话框。
在一些应用程序中，可以直接使用快捷键Ctrl+P来打开打印设置对话框。
•在打印设置对话框中，选择针式打印机为打印设备。
根据需要，可以进一步设置打印页数、打印份数、打印范围等参数。
•点击“打印”按钮开始打印。
针式打印机会开始工作，将文档打印出来。
5. 等待打印完成•在文档打印过程中，需要耐心等待打印完成。
针式打印机打印速度相对较慢，特别是在高质量打印模式下。
•可以通过打印机的指示灯或者打印进度条来了解打印进度。
通常，在电脑上会有一个打印队列管理器，可以看到正在打印的文档和打印进度。
•不要在打印过程中随意中断打印机的工作或者关闭电脑。
等待打印完成后，打印机会停止工作，并且文档会从打印机中输出。
6. 检查打印结果•打印完成后，可以检查打印结果。

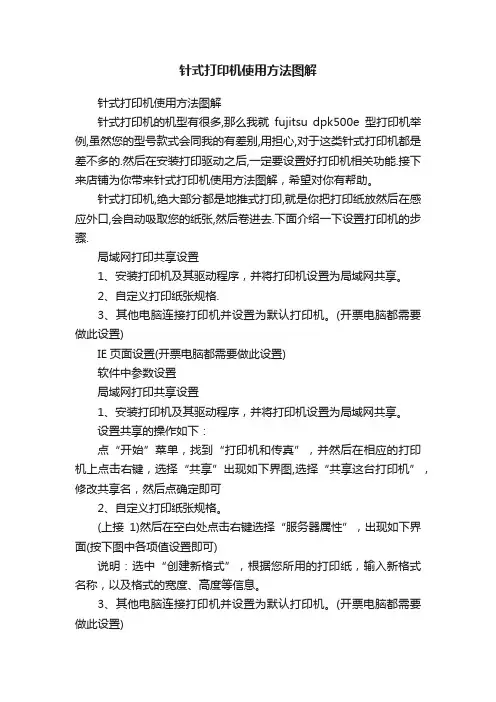

针式打印机使用方法图解
针式打印机使用方法图解针式打印机使用方法图解针式打印机的机型有很多,那么我就fujitsu dpk500e型打印机举例,虽然您的型号款式会同我的有差别,用担心,对于这类针式打印机都是差不多的.然后在安装打印驱动之后,一定要设置好打印机相关功能.接下来店铺为你带来针式打印机使用方法图解，希望对你有帮助。
针式打印机,绝大部分都是地推式打印,就是你把打印纸放然后在感应外口,会自动吸取您的纸张,然后卷进去.下面介绍一下设置打印机的步骤.局域网打印共享设置1、安装打印机及其驱动程序，并将打印机设置为局域网共享。
2、自定义打印纸张规格.3、其他电脑连接打印机并设置为默认打印机。
(开票电脑都需要做此设置)IE页面设置(开票电脑都需要做此设置)软件中参数设置局域网打印共享设置1、安装打印机及其驱动程序，并将打印机设置为局域网共享。
设置共享的操作如下：点“开始”菜单，找到“打印机和传真”，并然后在相应的打印机上点击右键，选择“共享”出现如下界图,选择“共享这台打印机”，修改共享名，然后点确定即可2、自定义打印纸张规格。
(上接1)然后在空白处点击右键选择“服务器属性”，出现如下界面(按下图中各项值设置即可)说明：选中“创建新格式”，根据您所用的打印纸，输入新格式名称，以及格式的宽度、高度等信息。
3、其他电脑连接打印机并设置为默认打印机。
(开票电脑都需要做此设置)然后在桌面上双击“网上邻居”，然后点击“查看工作组计算机”找到并打开安装打印机的.电脑(该电脑与提供打印共享的电脑需然后在同一个工作组中)，双击打印机，出现如下界图4点击“是”即可;接下来点击“开始”菜单，打开“打印机和传真”，找到将刚刚添加的局域网打印机，右键单击选择“设置为默认打印机”，然后右键单击，选择“打印首选项”，出现如下界图点“高级”，出现如下界图.选择规格名称“120”，然后点“确定”，再点“确定”就OK了。
IE页面设置(开票电脑都需要做此设置)打开IE浏览器，依次点击“文件-页面设置”，出现如下界面(按下图中各项值设置即可).说明：将纸张大小改为“120”，清空页眉和页脚，方向选为纵向，将页边距的“左”、“右”均设置为7，“上”、“下”清空，然后点“确定”就可以了。
DS-5400HPro 操作手册
2
安全规范
使 用 注 意 事 项
为了避免受到电击和伤害及防止损坏打印机， 在接上电源之前， 务请注意以下重要事项： 仔细阅读操作手册等说明文件。 打印机必须平放在固定的台面上。 避免震动、碰撞、高温和阳光直射、灰尘等。 请勿将打印机置于潮湿的环境中，请勿让雨水等任何液体沾湿打 印机。 打印机应安放在接近插座的地方，方便操作者进行电源插头的拔 插操作。 确保电源的电压值与打印机所规定的电压值一致，避免与电冰箱 等大功率或有干扰的电器同一电源。 为保证安全操作，三脚插头必须插进三孔交流电源插座中，其中 地线必须有效接地。 电源延长线必须为三芯并正确连接，以提供接地。 若交流电源插座与打印机插头不匹配，请更换合适的交流电源插 座，以保证人员、设备的安全使用。 连接打印机通讯电缆时，请先关闭打印机和计算机的电源，选用 适合的联机电缆将打印机和计算机连接起来， 并锁定卡口和旋紧 螺丝。 请勿接触打印头外壳，以防止高温伤害。 清洁打印机前，先关闭电源开关，从电源插座拔掉电源插头。用 软棉绒布沾少量中性清洁剂或酒精，轻抺打印机外部。 如遇打印机发生故障，除认可的合格技术员外，不可擅自进行维 修工作。
8.1 打印机规格 ...................................... 8-1 8.2 接口接头引脚 .................................... 8-4 8.3 字符集 .......................................... 8-8 8.4 控制码摘要表 ................................... 8-14 8.4.1 ESC/P 和 LQ 仿真控制码摘要表................. 8-14 8.4.2 OKI 仿真控制码摘要表........................ 8-18 附录 1：电子信息产品污染控制的说明..................... 9-1
针式发票打印机使用
5）、票据打印机维护说明A、机器示意图●前视图a●前视图b●后视图B、链式纸装纸●检查送纸调杆的位置，如图1所示将送纸调杆调节到上部，并确认在链式纸图标的位置●将待打印的穿孔打印纸放置在打印机后面（打印机纸槽内），打印纸的放置，高度要低于打印机●上纸前请按图3所示，将间距调杆调节至2或3上●为了调节链式纸夹的位置，首先按图4箭头所示向上释放纸夹锁杆。
（当向下压纸夹锁杆时，链式纸夹会被锁住）●如图5所示，打印机后有左右两个纸夹为了支撑打印纸，中间有一个进纸支撑块,以上三个部件可以左右移动。
●将左侧链式纸夹移动到打印机背后箭头所指的装置位置锁紧纸夹锁杆，右边纸夹移动到适合的位置（根据打印指的宽度调节位置），同时将支撑块移到两个纸夹的中间。
●按照图6箭头方向打开纸夹，将链式票据纸上下两联穿过打印机背后的装纸分割轴，再合并整齐，装入链式纸夹内●如图7所示，对齐两边纸孔装上打印纸，（注意：图7.中只有中间标有“〇”的一个是正确的，其余标“X”的均为打印纸孔没有对准链齿，装纸位置不正确。
）合上纸夹，再次检查打印纸孔是否对准链齿（如果没有对准，在走纸时可能会导致打印纸撕开或卡住），锁紧右侧纸夹锁杆●打开前维护门开启打印机电源开关，打印机会发出鸣响，指示没有装入打印纸，缺纸灯闪亮。
按“装纸/ 退纸”键（按键在控制面板上），打印机会自动装入打印纸至打印起始位置。
C、安装回收纸轴及引导纸●准备一张引导纸：宽度大于票据的宽度（190mm），小于纸轴的宽度（210mm），长度大于两张票据纸的长度之和（280mm）●在引导纸一端贴双面胶，如图所示●撕开双面胶，将引导纸与纸轴相粘，如图所示●按图所示箭头方向拉动弹簧，将引导纸轴套在纸轴位上，纸轴位两端的定位轴正好没入纸轴内，D、换纸完成●打印一张WINDOWS测试页，测试页纸张设置为9 1/5 x 5 1/2 英寸●打印完成，打印机自动送纸●等待10秒钟，票据纸将自动退至下一张的打印位置●此时将引导纸另一端黏贴双面胶带，如图示●撕去胶带，将引导纸如图示方向绕过摆动架与刚才打印的票据纸测试页的第二联（回收联）粘连，建议粘连时引导纸在下●控制电路板上电，纸轴转动，引导纸自动收紧●关闭前维护门，关闭时将测试页第一联穿过前维护门上的切纸刀出纸口●锁紧锁扣，装纸完成E、固件升级（打印机版本刷新）●PC机已经正确安装ZY-NX500驱动程序，连接USB电缆●关闭打印机电源●字车推到左墙，调节杆抬到最高，释放杆调在平推纸位置●同时按住【联机】【换行】【进/退纸】三个键，开启打印机电源，直到联机灯闪烁●运行软件zyPrinterUpdata.exe （升级目录内可执行文件）●在下拉框中选择升级软件版本（升级版本位于升级目录内的UPDATE目录内）●按升级按钮，等待15秒左右完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

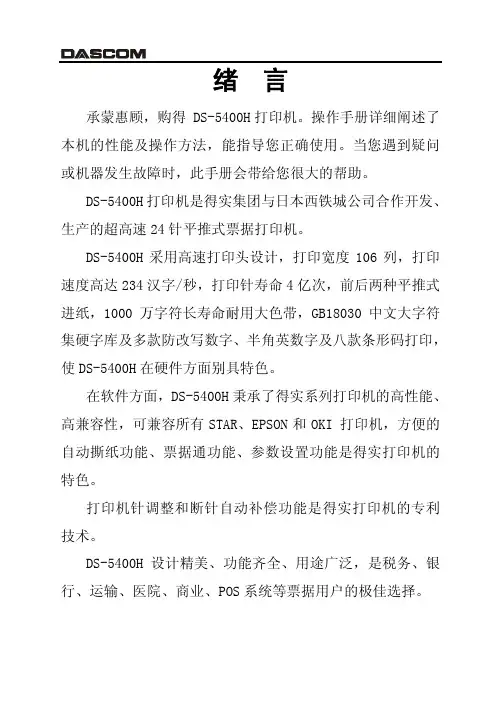

绪 言承蒙惠顾，购得 DS-5400HPro打印机。
操作手册详细阐述了本机的性能及操作方法，能指导您正确使用。
当您遇到疑问或机器发生故障时，此手册会带给您很大的帮助。
DS-5400HPro打印机是得实集团与日本西铁城公司合作开发、生产的高性能专业薄证打印机。
硬件方面，DS-5400H Pro采用高速打印头，打印速度高达234汉字/秒，打印针寿命4亿次，打印宽度106列，前后两种平推式进纸，1000万字符长寿命耐用大色带，GB18030中文大字符集硬字库及多款防改写数字、半角英数字及八款条形码打印。
软件方面，DS-5400H Pro秉承了得实平推打印机的高性能、高兼容性，可兼容所有STAR、EPSON和OKI 打印机，方便的自动撕纸功能、票据通功能、参数设置功能是得实打印机的特色。
打印机针调整和断针自动补偿功能是得实打印机的专利技术。
DS-5400HPro设计精美、功能齐全、用途广泛，是税务、银行、运输、医院、商业、POS系统等票据用户的极佳选择。
本产品信息如有更改，恕不另行通知。
本资料仅供参考。
除中国现行法律法规规定，得实集团不承担任何由于使用本资料而造成的直接或间接损失的责任。
得实集团保留最终解释权。
目 录第1章安装打印机.....................................1-11.1开箱和检查......................................1-11.2放置打印机......................................1-21.3打印机部件......................................1-31.4安装和拆卸色带盒................................1-51.5打印机和主机连接................................1-81.6连接电源.......................................1-101.7安装打印驱动程序...............................1-11第2章纸的安装和使用.................................2-12.1选纸............................................2-12.2调校打印头间隙..................................2-12.3使用单页纸......................................2-32.4使用链式纸......................................2-4第3章控制面板.......................................3-13.1按钮及其指示灯..................................3-13.2开机功能........................................3-43.3组合功能........................................3-7第4章参数设置.......................................4-14.1如何进行参数设置................................4-2 4.2系统设置........................................4-3 4.3纸张设置........................................4-7 4.4接口设置.......................................4-12 4.5ESC/P和LQ仿真参数设置..........................4-134.6OKI仿真参数设置................................4-164.7双向测试及纵向校正.............................4-174.8打印针自动调整设置.............................4-214.9打印针补偿设置.................................4-224.10 恢复出厂参数设置...............................4-24第5章票据通设置和使用...............................5-15.1 票据通设置......................................5-25.2 票据通的使用....................................5-3第6章用户调整设置...................................6-16.1 链式装纸页首调整................................6-16.2 摩擦装纸页首调整................................6-26.3 撕纸位置调整....................................6-3第7章故障和保养.....................................7-17.1 故障处理........................................7-17.2 保养与维护......................................7-6第8章规格...........................................8-18.1打印机规格......................................8-1 8.2接口接头引脚....................................8-4 8.3字符集..........................................8-8 8.4控制码摘要表...................................8-148.4.1ESC/P和LQ仿真控制码摘要表..................8-148.4.2OKI仿真控制码摘要表........................8-18附录1：电子信息产品污染控制的说明.....................9-1安全规范使 用 注 意 事 项为了避免受到电击和伤害及防止损坏打印机，在接上电源之前，务请注意以下重要事项：●仔细阅读操作手册等说明文件。
●打印机必须平放在固定的台面上。
●避免震动、碰撞、高温和阳光直射、灰尘等。
●请勿将打印机置于潮湿的环境中，请勿让雨水等任何液体沾湿打印机。
●打印机应安放在接近插座的地方，方便操作者进行电源插头的拔插操作。
●确保电源的电压值与打印机所规定的电压值一致，避免与电冰箱等大功率或有干扰的电器同一电源。
●为保证安全操作，三脚插头必须插进三孔交流电源插座中，其中地线必须有效接地。
●电源延长线必须为三芯并正确连接，以提供接地。
●若交流电源插座与打印机插头不匹配，请更换合适的交流电源插座，以保证人员、设备的安全使用。
●连接打印机通讯电缆时，请先关闭打印机和计算机的电源，选用适合的联机电缆将打印机和计算机连接起来，并锁定卡口和旋紧螺丝。
●请勿接触打印头外壳，以防止高温伤害。
●清洁打印机前，先关闭电源开关，从电源插座拔掉电源插头。
用软棉绒布沾少量中性清洁剂或酒精，轻抺打印机外部。
●如遇打印机发生故障，除认可的合格技术员外，不可擅自进行维修工作。
企业公开信息：1．售后服务请致电全国各地得实服务网点电话，或拨打：400-810-9998（手机）800-810-9998（免费）2．产品工作、待机、休眠及关闭状态的最大及最小能耗如下：产品使用状态最大能耗最小能耗工作时 85W 10W待机 7W 5W休眠 6W 5W关闭小于0.1W 0 注：只有当产品无任何外接输入电源时，才能实现零能耗。
3．如果用户需对产品性能升级或更换模块，请来电咨询，我们将给您详细解答。
4．当您弃置达到使用寿命年限的针式打印机产品时，我们建议您将废弃产品返还给本公司或全国各地的得实服务网点，由得实集团作统一处理，以保护生态环境。
5．本产品能使用含50％回收纤维的打印纸进行打印。
第1章安装打印机1.1 开箱和检查打开纸箱，对照下图检查箱内部件和附件是否齐全。
如果有任何部件遗失，请与卖方联系。
注意：使用之前，请先取出打印头固定板，保留原包装箱及缓冲材料，以备以后使用。
*机器出厂时，送纸旋钮未安装于机器上，请从缓冲材料上取出并安装。
附件1.2 放置打印机在安装打印机之前，首先要确定一个合适的地方放置打印机。
这里“合适的地方”是指：●请将打印机平放在工作台上。
●避免将打印机置于过热、过度潮湿和灰尘过多的地方。
●接上稳定电源，避免与电冰箱之类大功率或有干扰的电器同一电源。
●关闭打印机电源开关后，才能拔插电源线，打印机应尽可能放置在接近插座的地方，便于使用。
●打印机必须放置在走纸空间足够的地方。
●如果用打印机并行接口连接，必须确保电缆长度在2米范围内。
用RS-232C连接，可选SPC-32K转换器，连接距离可在15米以内。
1.3 打印机部件要熟悉打印机部件及功能，请参阅下一页。
间隙调杆：控制打印色度，调校打印头间隙，以配合纸张厚度。
导 纸 板：调整前摩擦式进纸（单页纸）的边缘位置，导向纸张正确送入。
入 纸 槽：前摩擦式进纸（单页纸）的通道。
打 印 头：24根打印针及其驱动部分组成。
面 盖：保护打印头及其它内部部件并降低噪音。
控制面板：表示打印机状态，可对打印机功能进行多种简易操作。
送纸调杆：该调杆有两个位置， 为链式纸， 为单页纸。
送纸旋钮：手动送纸（仅在断电情况下使用）。
电源开关：电源接通或断开。
色 带 盒：内装打印色带。
色带导架： 固定色带芯。
链 轮：控制链式纸的传动、左右调整位置、锁定。
电源 线： 连接打印机和电源插座。
接 口：连接计算机与打印机，标准配置为并行接口，可选配置为USB接口。
1.4 安装和拆卸色带盒先将打印机放在将要使用的地方，清除打印机所有包装物件（这些包装物件用于保证打印机运输时不受损坏），并妥善保存包装物件及纸箱，以备后用。
色带盒的安装1、关闭打印机电源。
2、先把面盖揭起，如下图所示。
3、将间隙调杆拨至最大位置，以便打印头和打印辊之间的间隙处于最大值，即“换色带”的位置，如下图所示。
4、用手小心将打印头移至中间位置处。
