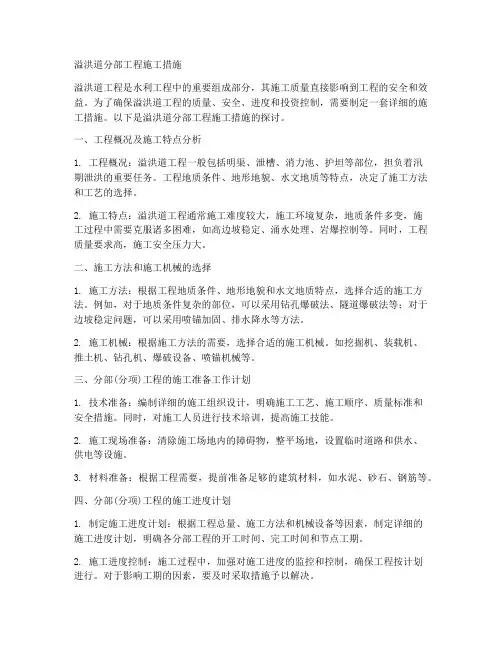

溢洪道分部工程施工措施
溢洪道分部工程施工措施溢洪道工程是水利工程中的重要组成部分，其施工质量直接影响到工程的安全和效益。
为了确保溢洪道工程的质量、安全、进度和投资控制，需要制定一套详细的施工措施。
以下是溢洪道分部工程施工措施的探讨。
一、工程概况及施工特点分析1. 工程概况：溢洪道工程一般包括明渠、泄槽、消力池、护坦等部位，担负着汛期泄洪的重要任务。
工程地质条件、地形地貌、水文地质等特点，决定了施工方法和工艺的选择。
2. 施工特点：溢洪道工程通常施工难度较大，施工环境复杂，地质条件多变，施工过程中需要克服诸多困难，如高边坡稳定、涌水处理、岩爆控制等。
同时，工程质量要求高，施工安全压力大。
二、施工方法和施工机械的选择1. 施工方法：根据工程地质条件、地形地貌和水文地质特点，选择合适的施工方法。
例如，对于地质条件复杂的部位，可以采用钻孔爆破法、隧道爆破法等；对于边坡稳定问题，可以采用喷锚加固、排水降水等方法。
2. 施工机械：根据施工方法的需要，选择合适的施工机械。
如挖掘机、装载机、推土机、钻孔机、爆破设备、喷锚机械等。
三、分部(分项)工程的施工准备工作计划1. 技术准备：编制详细的施工组织设计，明确施工工艺、施工顺序、质量标准和安全措施。
同时，对施工人员进行技术培训，提高施工技能。
2. 施工现场准备：清除施工场地内的障碍物，整平场地，设置临时道路和供水、供电等设施。
3. 材料准备：根据工程需要，提前准备足够的建筑材料，如水泥、砂石、钢筋等。
四、分部(分项)工程的施工进度计划1. 制定施工进度计划：根据工程总量、施工方法和机械设备等因素，制定详细的施工进度计划，明确各分部工程的开工时间、完工时间和节点工期。
2. 施工进度控制：施工过程中，加强对施工进度的监控和控制，确保工程按计划进行。
对于影响工期的因素，要及时采取措施予以解决。
五、各项资源需求量计划1. 人力资源：根据施工进度计划和施工任务，合理配置人力资源，确保施工高峰期的人力需求。
溢洪道消力池施工方案.docx
**电站土建主体工程 C1 标**溢洪道消力池施工方案**有限公司**电站工程项目经理部2017年3月审批：校核：编写：目录1.综合说明1.1. 工程简介** 溢洪道布置于主坝右岸上游380m 处，结合施工导流洞布置。
导流洞采用1条断面尺寸为× ( 宽×高 ) 的隧洞，城门洞型，顶拱中心角120°，洞身长度为，进出口明渠段分别长约、。
导流洞进口底板高程为，进口布置在主坝上游约420m的坡脚，出口布置在右岸山体北侧的冲沟内，出口段接消力池，消力池池长40m，池深，消力池左侧接长30m的护坦与下游冲沟顺接。
导流洞布置与永久泄洪洞结合。
导流洞进、出口地表综合坡度分别为26°、 39°，底板及开挖边坡岩体呈全～强风化岩体抗冲刷能力差，开挖边坡最大坡高15m左右，进、出口位于强风化岩体内。
1.2. 施工依据按照设计蓝图《 ** 溢洪道消力池结构图》施工。
1.3. 主要工程量主要工程量见表1-1 。
主要工程量表表 1－1序号项目内容单位工程量1土方开挖m315002石方开挖m375003C30 混凝土33800 m4钢筋制安t5止水铜片m100 62cm 厚闭孔泡沫板m27锚筋桩3Φ28， L＝ 15m根78 8固结灌浆m195 9固结灌浆造孔m19510石渣回填m3450011格宾网石笼m310002.施工进度计划根据导流（溢洪）洞施工进度计划安排，在保证施工安全、施工质量的前提下，严格控制施工进度，保证工期顺利实现。
具体施工工期计划为：2015 年 03 月 20 日～ 2015 年 04 月 30 日。
1、 2015 年 03 月 20 日～ 2015 年04月15日完成土石方开挖；2、 2015年 03 月 28日～ 2015 年04月20日完成底板锚筋桩施工；3、 2015年 04 月 05日～ 2015 年04月 30日完成混凝土施工；4、 2015年 04 月 13日～ 2015 年04月 20日完成底板固结灌浆施工；5、 2015年 04 月 22日～ 2015 年04月 30日完成格宾网防护施工。
溢洪道消力池工程施工方案
溢洪道消力池工程施工方案一、工程概况溢洪道消力池是水利工程中常见的一种防洪设施，主要用于消解洪峰、减少洪水流速，保护下游地区安全。
本工程位置位于XX省XX市XX县XX河段，为了防止洪水对下游地区造成严重影响，计划建设XX型溢洪道消力池。
本工程总投资约XXX万元，计划工期XX 个月。
二、工程设计1. 溢洪道设计根据当地的地形情况、洪水特征和预测流量，设计溢洪道的长度、宽度和高度，以及溢洪道的入口和出口位置。
溢洪道的设计应满足当地的防洪标准，确保其在设计洪水情况下能够有效消解洪峰，减缓洪水流速。
2. 消力池设计消力池的设计应根据溢洪道的入口和出口水流情况，确定池体的容积和结构。
消力池的主要作用是通过水体的逐级衰减和吸收能量，减缓洪水流速并保护下游地区安全。
消力池的设计应考虑池体的结构强度、防渗透性能、排水系统等因素，确保其在洪水冲击下能够正常运行。
3. 工程结构设计溢洪道与消力池的施工需要考虑结构的稳定性和耐久性。
在设计中应充分考虑地质条件、土壤稳定性，并采用适当的结构设计和防渗措施，确保工程处于安全稳定状态。
三、施工准备1. 人力资源准备组建合适的施工团队，包括工程管理人员、技术人员、施工人员等。
确保施工团队有足够的经验和专业技能，能够保证施工质量和安全。
2. 物资准备准备施工所需的各类物资，包括建筑材料、机械设备、安全防护用具等。
确保所有物资符合相关标准和规定，能够满足施工需求。
3. 技术准备准备施工所需的技术文件、施工方案等。
确保施工团队对工程的具体要求和施工工艺有清晰的认识，能够按照设计要求进行施工。
四、施工过程1. 场地准备根据设计要求对施工场地进行准备，包括清理场地、平整地面、确保场地的安全性和施工条件。
2. 地基处理根据设计要求对施工场地的地基进行处理，包括加固地基、防渗处理等。
确保地基能够承受溢洪道与消力池的重量和水压。
3. 结构施工按照设计要求，进行溢洪道与消力池的结构施工。
围绕工程施工队伍，加强管理，保证施工过程中的安全和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
溢洪道泄槽及消力池混凝土缺陷处理施工方案批准：校核：编制：目录一、工程概况 ................................................................................................................................ - 1 -二、施工依据 ................................................................................................................................ - 2 -三、施工布置 ................................................................................................................................ - 2 -3.1施工道路 (2)3.2施工用电 (2)3.3施工人员、设备及材料运输 (2)3.4通信系统 (3)四、处理原则 ................................................................................................................................ - 3 -五、材料性能指标 ........................................................................................................................ - 4 -5.1环氧胶泥 (4)5.2灌浆材料 (4)5.3聚脲 (6)六、施工工艺及方法 .................................................................................................................... - 7 -6.1表面混凝土浆凿除及挫台麻面磨平 (7)6.2小面积破损修补处理 (7)6.3混凝土面钢筋的处理 (8)6.4裂缝及漏水点的处理 (8)6.5结构缝化学灌浆处理方法 (9)6.5.1 施工流程........................................................................................................................... - 9 -6.5.2 钻孔、管路安装............................................................................................................... - 9 -6.5.3 压风检查......................................................................................................................... - 10 -6.5.4封缝.................................................................................................................................. - 10 -6.5.5 灌浆................................................................................................................................. - 10 -6.5.6特殊情况处理................................................................................................................... - 11 -6.6结构缝表面封闭处理方法 (11)6.6.1 施工流程.......................................................................................................................... - 11 -6.6.2 清理、修补...................................................................................................................... - 11 -6.6.3 涂刷二道底漆.................................................................................................................. - 11 -6.6.4 聚脲施工.......................................................................................................................... - 11 -6.7质量检查 (12)七、资源配置及施工进度计划................................................................................................... - 12 -7.1施工人员配置表 (12)7.2施工设备配置表 (13)7.3进度计划 (13)八、质量、安全文明保证措施................................................................................................... - 13 -8.1质量保证措施 (13)8.2安全文明保证措施 (13)一、工程概况Xxx水电站处于XX河上游河段，水电站溢洪道紧靠左坝肩布置，由引渠段、控制闸室段、泄槽段、消力池和护坦段组成。
溢洪道泄槽段位于桩号（溢）0+20m～174m部位，上接闸室段，下接消力池，泄槽段长154m，底宽46m，底板高程1392.00～1444.26m，共分15个台阶，台阶高度为3m，抗冲耐磨混凝土厚度为1m，泄槽段底板坡比为1:3。
溢洪道消力池采用底流消能方式，位于桩号（溢）0+174m～266.50m部位，上接泄槽段，下接护坦段，消力池长92.5m，底宽59.3m，底板高程1392.00m，底板厚4.0m，消力尾坎坎顶高程1407.50m，坎顶宽2.0m。
为适应基础不均匀变形，溢洪道泄槽及消力池纵横向均设置了结构缝。
结构缝不设缝宽、缝面涂刷三道沥青、缝内设置两道“Z”形铜片止水。
2015年1月20日、1月21日，我部组织监理、设计单位对溢洪道泄槽及消力池混凝土缺陷进行了排查，排查发现泄槽及消力池结构缝张开现象较为突出，局部张开达到2mm～3mm（结构缝张开情况见图1）；混凝土局部出现了裂缝及渗漏水现象（详见附件），鉴于在溢洪道运行期间，泄槽、消力池段水流流速及脉动压力较大，为避免在张开的结构缝及渗漏水部位发生破坏，需要对相应部位进行相应的处理，其中结构缝约2261m，混凝土裂缝约154.8m，因现场未具备彻底排查条件，故具体工程量根据现场实际确定。
图1-1 结构缝张开情况二、施工依据1、《混凝土结构加固设计规范》 (GB 50367-2006)；2、《混凝土裂缝用环氧树脂灌浆材料》（JC/T 1041-2007）；3、《水工建筑物化学灌浆施工规范》（DLT 5406-2010）；4、《喷涂聚脲防水工程技术规程》（JGJ_T 200-2010）；5、《关于溢洪道泄槽及消力池结构缝处理的设计通知》黄设（坝）字2015（001）号；6、相关会议要求；7、类似工程经验及现场实际。
三、施工布置3.1 施工道路溢洪道泄槽及消力池混凝土缺陷处理施工道路为：1#公路→大坝临时道路→溢洪道泄槽段→施工作业面。
后期施工道路为：6#公里隧道→8#公路→下游围堰→施工作业面。
3.2 施工用电施工用电从溢洪道泄槽段、消力池段已布设的线路，接二级配电柜引至施工作业面。
3.3 施工人员、设备及材料运输施工设备及材料的运输，主要采用10t汽车运输至泄槽段塔机处，采用塔机运送至泄槽底板，人工配合搬运至施工工作面。
3.4 通信系统施工工作面采用对讲机及移动电话进行联络。
四、处理原则过流面混凝土修补在满足过流面安全运行的前提下，尽量避免损伤原混凝土。
1、表面混凝土浆凿除及挫台麻面磨平将黏附在过流道表面的混凝土浆用钢钎、铁锤、角磨机等工具凿除并打磨，凿除时尽量不损伤原混凝土面，混凝土错台用钢钎凿除，并用角磨机磨平，必要时用环氧砂浆修补，处理后基面应基本与原混凝土面保持一致。
2、小面积破损修补处理小面积混凝土的修补，要求修补面周边凿成鱼尾形，顶角75º左右，用环氧砂浆修补。
3、混凝土面钢筋的处理对外露的钢筋宜用角磨机割除，割除后表面环氧胶泥刮平，以处理后混凝土表面看不见钢筋为原则。
4、裂缝及漏水点的处理采用化学灌浆，裂缝灌浆材料选用改性环氧，漏水点灌浆材料选用LW水溶性聚氨酯化学灌浆。
5、结构缝的处理（1）泄槽段横缝鉴于泄槽段横缝位于台阶阴角部位，对泄槽段横向结构缝采用聚脲封闭处理。
（2）泄槽段纵缝以及消力池纵、横缝先对泄槽段及消力池纵、横缝缝内用HW水溶性聚氨酯化学灌浆，后对结构缝表面宽20cm范围内涂刮聚脲进行封闭，聚脲厚度2mm。
五、材料性能指标5.1环氧胶泥表5-1 环氧胶泥主要性能指标5.2灌浆材料1、裂缝灌浆采用改性系列环氧浆材（长科院或华东院材料），该浆材可灌性好，在干燥、潮湿、水中都能固化、毒性低，对裂缝宽度δ≥0.1mm的裂缝灌注性好。
改性环氧浆材主要性能指标详见表5-2。
表5-2 改性环氧浆材主要性能指标3、结构缝灌浆采用华东院HW水溶性聚氨酯，该材料广泛应用于各行业混凝土伸缩缝、裂缝、施工缝的防渗处理。
