EH4野外工作原理与应用
EH-4大地电磁法探测地下暗河
EH-4大地电磁法探测地下暗河EH-4大地电磁法是一种常用的地球物理勘探方法。
它利用大地电磁场的破坏作用，探测地下物质的电性和磁性差异，从而识别地下构造和矿产资源。
近年来，这种勘探方法在地下水和地下暗河的探测方面得到了广泛应用。
本文主要介绍EH-4大地电磁法探测地下暗河的原理、方法和应用。
首先，我们需要了解大地电磁场的基本概念和特点。
大地电磁场是指地球内部电流系统和地球表面电磁场之间的相互作用，具有强的渗透力和破坏力。
通过检测地球表面电磁场的变化，我们可以间接探测地下结构和水文地质情况。
EH-4大地电磁法探测地下暗河的方法一般分为三个步骤：准备工作、实地勘测和数据处理。
准备工作包括制定勘测方案、选取适当的探测设备和安排人员、调查勘测区域的地貌地球化学特征和地质构造情况等。
实地勘测需要在勘测区域内布设探测点，在不同时间段内采集地面电场和磁场数据。
数据处理包括数据滤波、计算电阻率、绘制等值线图等步骤。
EH-4大地电磁法探测地下暗河的应用主要集中在以下两个方面：一是地下水资源的勘探和管理，二是地下暗河的探测和研究。
对于地下水资源的勘探和管理，EH-4大地电磁法可以帮助我们确定水文地质条件、掌握水资源分布情况、预测水质和水量等。
而在地下暗河的探测和研究方面，EH-4大地电磁法可以提供较为完整的地下暗河系统情况，识别暗河的规模、位置、深度、水文地质等特征，为相关研究和管理工作提供科学依据。
总之，EH-4大地电磁法是一种有效的地球物理勘探方法，可用于探测地下水文地质条件和暗河的分布情况等。
在野外勘测中需要严格按照规范操作，对现场数据采集结果进行科学分析和评估，进一步优化勘测方案和方法，提高勘测数据的可靠性和准确性。
EH-4
中图分 类 号 ： Ｐ ６ ３ １ ． ３ ２ ５ ； Ｆ ４ ０ ６ ． ３
文献标 志 码 ： Ｂ
文章编 号 ： １ ０ ０ ８— ０ １ ５ ５ （ ２ ０ １ ５ ） ０ ９— ０ ２ １ ７— ０ ２
ｎ Ｔ ） 。
贵 州省 台江 县某 地 矿泉 水 水 质 经 具 有 国 家检 测 资 格 认证 的 中国科 学研 究 院 地球 化学 研 究 所 和 贵 州省 地 质矿 产 中心 实验 窒 检 测 ， 其 偏硅 酸含 量 稳 定 在 ４ ０ ｍ ｇ ／ Ｌ
式中， ８为趋肤深度 ， 单位为米。 此时 由式 （ ２ ） 计算得 到 的电 阻率 为视 电阻率 ， 在 一 个宽频带上测量 Ｅ和 Ｈ， 并由此 计算出视 电阻率和相 位， 通 过 反演 计 算 可 以确 定 地 下 岩 层 的 电 性 结 构 和 地 质构 造 。 ２矿 区地球 物理 特征 拟施工钻孔区域工作区出露地层主要为上板溪群 清水江组二段 （ Ｐ ｔ ｑ ） 及第四系（ Ｑ ） 。上板溪群清水江 组二段岩性上部为块状变余细粒 砂岩， 中下部为薄至 中厚层 含硅质 绢 云母板 岩 。第 四系 （ Ｑ ） 为冲 积 ｐ 石层 、 砂土 、 黏土层及残坡积层 ， 厚约 ０— ２ ０ ｍ， 水量贫乏。区 内出露 地层 的上板 溪群 清 水 江组 岩 性 主要 为 浅 变 质板 岩， 地 球物理 性 质 表 现 为 高 电阻 率 ； 断裂、 裂 隙 发 育 带 等主要容水构造地球物理性质表现为低电阻率。两者 物性 差 异 明显 ， 具 备开 展 Ｅ Ｈ一 ４物探 工作 的物 性基 础 。
ｐ＝ １ Ｅ ／ Ｈ Ｉ ，（ ２ ）
式中， Ｐ为 电阻 率 （ 单位为 Ｑ ・ ｍ） ， Ｅ为 电场 强度 分量 （ 单 位是 ｍ ｖ ／ ｋ ｍ） ， Ｈ 为磁 场强 度 分量 （ 单 位 为
★EH4双源大地电磁测深系统
系统。其轻便、快捷，适用各种复杂地形；受场源效应和 静态效应影响较小；可作张量测量；但相比电可控源抗干 扰稍差，探测深度一般为1500米以浅。
目前我国使用的可控源大地电磁仪器:
1）中功率磁可控源大地电磁仪器： 美国Geometrics公司：EH-4 2）大功率电可控源大地电磁仪器： 加拿大Phoenix公司的V8 美国Zonge公司的GDP32Ⅱ
345°
m 0 0 -20 -40 -60 -80 -100 -120 -140 -160 -180 -200 -220 -240 -260 -280 -300 -320 -340 -360 -380 -400 -420 -440 -460 -480 -500 -520 -540 -560 -580 -600 50 100 150 200 250 300 350 400 450 500 0 50 100 150 200 250 300 350 400 450 500
EH4根据天然场500Hz以上波段受人文活动干扰较
大的特点，采用EMI磁场源专利技术，将标量发射 的电可控源改为张量发射的磁可控源。采用一组 垂直布置的磁偶极子作为人工场源，汽车电瓶供 电，发射频率从500Hz到100KHz，以弥补大地电磁 场的寂静区和几百赫兹附近的人文造成的电磁干 扰谐波。
4
EH4方法简介
EH4是由美国著名的电磁研究机构EMI和电磁仪器
制造商Geometrics公司联合研制的全新概念的电 导率张量测量仪。
EH4遵循大地电磁测深（MT）的基本原理，支持音
频大地电磁测深（AMT）和可控源音频大地电磁测 深（CSAMT）, 属于磁可控源与天然场源相结合的 一种大地电磁测深系统。
EH4在覆盖区寻找隐伏矿床中的应用

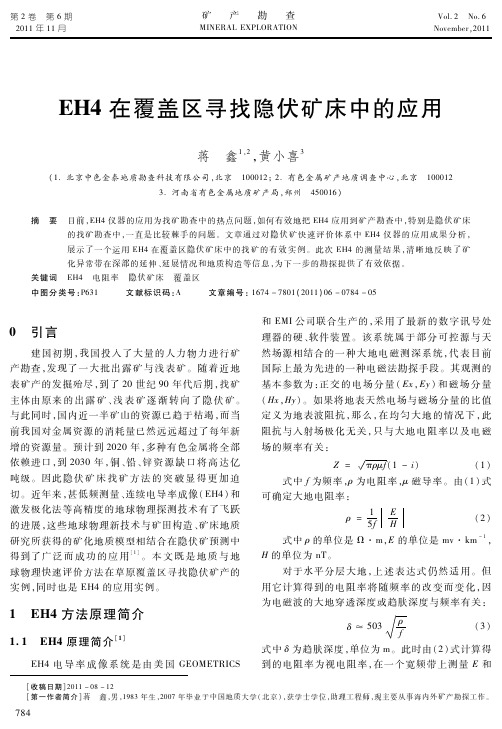

第２卷 第６期２０１１年１１月 矿产勘查ＭＩＮＥＲＡＬＥＸＰＬＯＲＡＴＩＯＮ Ｖｏｌ．２ Ｎｏ．６Ｎｏｖｅｍｂｅｒ，２０１１［收稿日期］２０１１－０８－１２［第一作者简介］蒋 鑫，男，１９８３年生，２００７年毕业于中国地质大学（北京），获学士学位，助理工程师，现主要从事海内外矿产勘探工作。
ＥＨ４在覆盖区寻找隐伏矿床中的应用蒋 鑫１，２，黄小喜３（１．北京中色金泰地质勘查科技有限公司，北京 １０００１２；２．有色金属矿产地质调查中心，北京 １０００１２３．河南省有色金属地质矿产局，郑州 ４５００１６）摘 要 目前，ＥＨ４仪器的应用为找矿勘查中的热点问题，如何有效地把ＥＨ４应用到矿产勘查中，特别是隐伏矿床的找矿勘查中，一直是比较棘手的问题。
文章通过对隐伏矿快速评价体系中ＥＨ４仪器的应用成果分析，展示了一个运用ＥＨ４在覆盖区隐伏矿床中的找矿的有效实例。
此次ＥＨ４的测量结果，清晰地反映了矿化异常带在深部的延伸、延展情况和地质构造等信息，为下一步的勘探提供了有效依据。
关键词 ＥＨ４ 电阻率 隐伏矿床 覆盖区中图分类号：Ｐ６３１ 文献标识码：Ａ 文章编号：１６７４－７８０１（２０１１）０６－０７８４－０５０ 引言建国初期，我国投入了大量的人力物力进行矿产勘查，发现了一大批出露矿与浅表矿。
随着近地表矿产的发掘殆尽，到了２０世纪９０年代后期，找矿主体由原来的出露矿、浅表矿逐渐转向了隐伏矿。
与此同时，国内近一半矿山的资源已趋于枯竭，而当前我国对金属资源的消耗量已然远远超过了每年新增的资源量。
预计到２０２０年，多种有色金属将全部依赖进口，到２０３０年，铜、铅、锌资源缺口将高达亿吨级。
因此隐伏矿床找矿方法的突破显得更加迫切。
近年来，甚低频测量、连续电导率成像（ＥＨ４）和激发极化法等高精度的地球物理探测技术有了飞跃的进展，这些地球物理新技术与矿田构造、矿床地质研究所获得的矿化地质模型相结合在隐伏矿预测中得到了广泛而成功的应用［１］。
EH-4野外工作方法

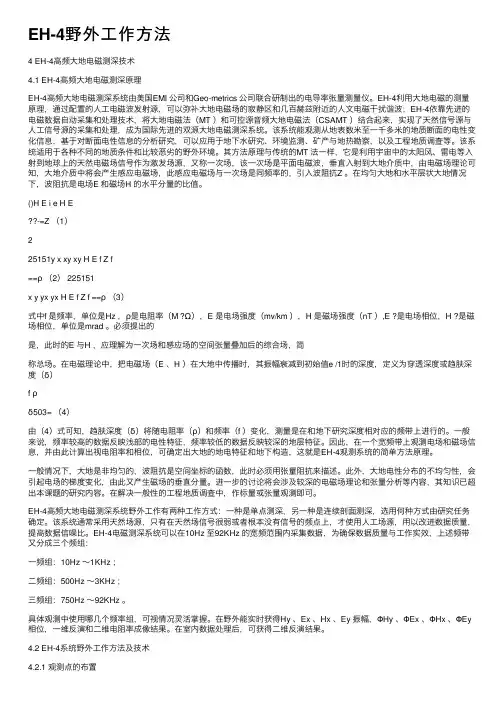

EH-4野外⼯作⽅法4 EH-4⾼频⼤地电磁测深技术4.1 EH-4⾼频⼤地电磁测深原理EH-4⾼频⼤地电磁测深系统由美国EMI 公司和Geo-metrics 公司联合研制出的电导率张量测量仪。
