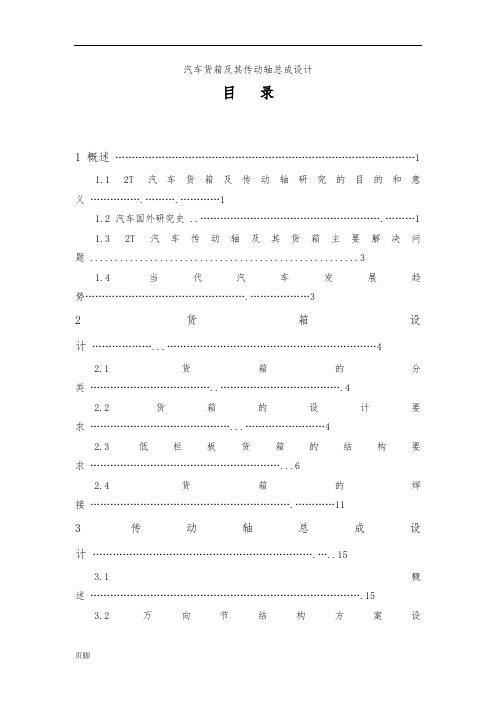

汽车货箱及其传动轴总成设计目录1 概述 (1)1.1 2T汽车货箱及传动轴研究的目的和意义 (1)1.2 汽车国外研究史 (1)1.3 2T汽车传动轴及其货箱主要解决问题 (3)1.4 当代汽车发展趋势 (3)2货箱设计 (4)2.1 货箱的分类 (4)2.2 货箱的设计要求 (4)2.3 低栏板货箱的结构要求 (6)2.4 货箱的焊接 (11)3传动轴总成设计 (15)3.1 概述 (15)3.2 万向节结构方案设计 (15)3.3 万向节传动的运动和受力分析 (23)3.4万向节设计 (26)3.5 传动轴结构分析与设计 (32)3.6 传动轴其余零件介绍 (36)参考文献 (39)辞 (4)附录 (41)2T汽车货箱及其传动轴总成设计摘要:本文是关于2T汽车的部分设计任务,设计说明书包括两个部分,他们分别介绍了2T轻型货车的货箱及传动轴总成。
第一部分是货箱设计部分,主要阐述了货箱的分类、设计方法和货箱的各个部分零件的选择及其各自特点;第二部分是关于传动轴的设计任务,在这一部分里面阐述了传动轴的各个组成部分以及各个零件的选择和关于轴受力等。
通过本次设计任务了解关于2T载重汽车的货箱和传动轴的工作原理。
通过对货箱及其传动轴总成的设计和对其各个零件的认识,选择出符合设计任务的零件和一些适宜的加工方法,最终完成设计任务。
关键字:货箱;传动轴;万向节2T car and drive shaft assembly Container DesignAbstract: This article is part of the car on the design task 2T,design specification consists of two parts: They were introduced 2T light truck containers and drive shaft assembly. The first part is the design part of the container, the main containers of parts selection and their characteristics; the second part is on the shaft of the design task, described in this part of the drive shaft inside the various componentsand various components of the selection and on the axial force, etc. This design task by about 2T truck’s cargo box and understanding of its various parts, select parts that meet design task and a number of suitable processing methods, finally complete the design task.Key words: Container; Transmission shaft; Universal joint1概述1.12T汽车货箱及传动轴研究的目的和意义古往今来,人类文明发生翻天覆地的变化,但人类生存始终离不开“衣”、“食”、“住”、“行”,可以说离开了衣、食、住、行,就等于鱼儿离开了水,它是人类生存最基本的条件。
毕业设计(论文)-轻型货车设计(离合器及操纵机构与传动轴设计)(含全套cad图纸)[管理资料]
![毕业设计(论文)-轻型货车设计(离合器及操纵机构与传动轴设计)(含全套cad图纸)[管理资料]](https://img.taocdn.com/s3/m/4fbd893789eb172dec63b78d.png)
轻型货车设计(离合器及操纵机构与传动轴设计)摘要在这三个月的时间里,我的最重要的任务之一就是设计汽车离合器、其操纵机构,以及传动轴的设计。
众所周知汽车底盘包括传动系、行驶系和转向系,传动系部件包括离合器、变速器、传动轴、驱动桥、半轴及驱动轮。
在传动系的这些部件中,离合器和变速器无疑是两个最为重要的部件。
驾驶员通过操纵离合器既可以在变速器换档时使发动机与离合器暂时分离,也可以在汽车起步时使发动机与离合器平稳接合。
离合器的设计采用膜片弹簧压紧机构,液压式操纵机构。
在国外,常采用液压操纵机构的离合器以减轻驾驶员的疲劳,通过对传动轴的传动类型分析,对传动方式和传动轴进行了选型;通过对传动轴的类型与结构分析,选择了传动轴的十字轴滚针轴承的密封形式——盖板式密封。
通过对万向节的十字轴、滚针轴承、万向节叉的设计计算,确定了所设计车辆使用的这些部件的具体尺寸。
综合各部分的设计及校核结果,所设计的离合器、传动轴能满足所设计的轻型货车的传动要求。
关键词:离合器,传动轴,十字轴,操纵机构THE DESING OF A LIGHT TRUCK (THE CLUTCKAND THE MANIPULATIONOF INSTITUTIONS AND SHAFT DESIGN)ABSTRACTIn these two month-long time, one of my most vital duties is designs the automobile clutch,Its control mechanism, as well as drive shaft design.The well known motor car chassis including the power transmission, the travel is and the steering s ystem, the power transmission part including the meeting and parting Transmission gearbox, drive shaft, driving axle, rear axle and driving gear. In power transmission these parts, to Gathering and the transmission gearbox are two most important parts without doubt. The pilot through operates the coupling already to be possible in The transmission gearbox shifts gears when causes the engine and the coupling separates temporarily, also may starts when the automobile cause the engine and Coupling steady joint. The coupling design used the disk spring to contract the organization, hydraulic control organization. In overseas, often uses the hydraulic cont rol organization the coupling by to reduce pilot's weariness.Through to the drive sha ft transmission type analysis, has carried on the shaping to the type of drive and the drive shaft; Through to the drive shaft type and the structure analysis, chose the drive shaft cross axle needle bearing seal form to cover the board style seal. Through to the universal joint cross axle, the needle bearing, the universal joint sliding yoke design calculation, had determined designs these parts concrete sizes which the vehicles uses.Synthesizes each part of designs and the check result, designs the coupling, the drive shaft can satisfy skin truck which designs to use the transport vehicle the transmission request.KEY WORDS: Coupling drive shaft cross axle control mechanism目录前言 (1)第一章离合器设计分析与方案选择 (3)§概述 (3)§离合器结构方案分析 (4)§从动盘数的选择 (5)§压紧弹簧和布置形式的选择 (6)§膜片弹簧支承形式 (7)§压盘驱动方式的选择 (8)第二章离合器基本参数和主要尺寸选择 (8)§离合器基本参数计算 (10)§膜片弹簧主要参数的选择 (12)§扭转减震器的设计 (13)§离合器压盘的设计 (18)§离合器从动盘毂花键的强度校核 (19)§离合器操纵机构的设计计算 (20)第三章传动轴的设计与计算 (23)§概述 (23)§万向节结构方案分析 (24)§万向节的设计计算 (24)§万向节设计 (24)§传动轴的设计 (27)第四章结论 (30)参考文献 (31)致谢 (32)前言自从十九世纪末期诞生第一辆汽车以来,汽车工业经历了100年的发展过程。
汽车万向传动轴设计技术毕业设计说明书

目录1.1 汽车万向传动轴的发展与现状 (2)1.2 万向传动轴设计技术综述 (2)2 万向传动轴结构方案确定 (4)2.1 设计已知参数 (4)2.2 万向传动轴设计思路 (6)2.3 结构方案的确定 (6)3 万向传动轴运动分析 (9)4 万向传动轴设计 (10)4.1 传动载荷计算 (10)4.2 十字轴万向节设计 (12)4.3滚针轴承设计 (13)4.4传动轴初步设计 (14)4.5 花键轴设计 (15)4.6 万向节凸缘叉连接螺栓设计 (16)4.7 万向节凸缘叉叉处断面校核 (17)5基于UG的万向传动轴三维模型构建 (18)5.1万向节凸缘叉作图方法及三维图 (18)5.2万向节十字轴总成作图方法及三维图 (21)5.3 内花键轴管与万向节叉总成作图方法及三维图 (25)5.4 花键、轴管与万向节叉总成作图方法及三维图 (2624)5.5万向传动轴总装装配方法及三维图 (27)6 万向传动装置总成的技术要求、材料及使用保养 (29)6.1普通万向传动轴总成的主要技术要求 (29)6.2万向传动轴的使用材料 (29)6.3 传动轴的使用与保养 (30)7 结论 (31)总结体会 (32)谢辞 (33)附录1外文文献翻译 (34)附录2模拟申请万向传动轴专利书 (48)【参考文献】 (52)1引言1.1 汽车万向传动轴的发展与现状万向传动装置的出现要追溯到1352年,用于教堂时钟中的万向节传动轴。
1663年英国物理学家虎克制造了一个铰接传动装置,后来被人们叫做虎克万向节,也就是十字轴式万向节,但这种万向节在单个传递动力时有不等速性。
1683年双联式虎克万向节诞生,消除了单个虎克万向节传递的不等速性,并于1901年用于汽车转向轮。
上世纪初,虎克万向节和传动轴已在机械工程和汽车工业中起到了极其重要的作用。
1908年第一个球式万向节诞生,1926年凸块式等速万向节出现,开始用于独立悬架的前轮驱动轿车和四轮驱动的军用车的前轮转向节。
毕业设计中顺世纪轻客驱动桥设计说明书

摘要驱动桥位于传动系的末端,其功用是将传动轴或变速器传来的转矩增大并适当减低转速后分配给左、右驱动轮。
作为汽车四大总成之一,它的性能的好坏直接影响整车性能,对于轻型客车尤为重要。
本次设计的轻客型号是中顺世纪微型轻客,参照传统设计方法进行设计。
首先确定驱动桥的总体方案,再选择其主要部件的结构形式,比如主减速器采用单级主减速器,差速器采用对称式圆锥行星齿轮差速器,半轴选用的是半浮式半轴等。
然后对各个部件的主要参数,结构尺寸和强度进行计算,满足设计的要求。
本次设计所设计的单级主减速驱动桥,具有结构简单,工作可靠,造价低廉等特点。
由此可见,采用传动效率高的单级减速驱动桥是轻型客车驱动桥的一个发展方向。
关键字:轻客;驱动桥;主减速器;差速器AbstractDrive axle is at the end of the transmission system of a vehicle, whose function is to reduce rotation speed, increase the torque from the drive shaft or transmission, and distribute it to the left and right driving wheels. As one of four important assemblies of the vehicles, the performance of the drive axles directly influences on the whole automobile, especially for the light buses.The type of the light bus designed in this work is Zhongshun light passenger micro-century. Following the traditional design methods, we first determine the overall scheme of the drive axle, and then choose the structure of its main parts, such as the single-level main gearbox, the symmetry, circular cone, planetary gears differential, the semi-floating supporting haft shaft, etc. After that, the calculations of the various component’s main parameters, structure dimensions and stress are carried out to satisfy the design requirements. The designed drive axle which uses the single-level reduction gearbox ,has the simple structure, dependable work, construction cost inexpensive and other characteristics. Thus it can be seen,we found that using the single-level reduction gearbox, which has high transmission efficiency, has become development direction of the light bus.Key words:light bus; drive axle; main reduction gearbox; differential目录第1章绪论 (1)第2章驱动桥总体方案论证 (2)第3章主减速器设计 (4)3.1 主减速器简介 (4)3.2 主减速器结构方案分析 (4)3.2.1主减速器的齿轮类型 (4)3.2.2主减速器的减速形式 (5)3.2.3主减速器的主动锥齿轮的支承形式 (5)3.3 主减速器的基本参数选择与设计计算 (6)3.3.1主减速比的确定 (6)3.3.2主减速器齿轮计算载荷的确定 (6)3.3.3主减速器齿轮基本参数选择 (8)3.3.4主减速器双曲面锥齿轮设计计算及强度校核 (10)3.4主减速器齿轮的材料及热处理 (14)3.5主减速器的润滑 (14)第4章差速器设计 (16)4.1 差速器简介 (16)4.2差速器的机构形式的选择 (16)4.3对称式圆锥行星齿轮差速器的差速原理 (17)4.4差速器齿轮主要参数的选择 (18)4.5差速器齿轮的几何尺寸计算与强度校核 (20)4.6差速器齿轮的材料 (22)第5章驱动车轮的传动装置 (23)5.1 车轮传动装置简介 (23)5.2半轴的形式选择 (23)5.3半轴计算载荷的确定 (24)5.4半轴直径的选择 (24)5.5半轴的强度计算 (25)5.6半轴花键的强度计算 (25)5.7半轴的结构设计及材料与热处理 (26)第6章驱动桥壳设计 (28)6.1驱动桥壳简介 (28)6.2驱动桥壳结构选择 (28)6.3驱动桥壳强度分析计算 (28)第7章结论 (35)参考文献 (36)致谢 (37)附录A (38)附录B (45)第1章绪论本课题是中顺世纪轻型客车驱动桥的结构设计。
毕业设计(论文)-轻型载货汽车离合器及传动轴设计(全套图纸)
目录前言 (2)第一章离合器的设计 (3)§1.1 绪论 (3)§1.2离合器机构的选择 (4)§1.3离合器主要参数的选择与计算 (4)§1.4膜片弹簧的设计与计算 (7)§1.5从动盘毂的设计 (11)§1.6扭转减震器的设计 (12)§1.7压盘尺寸设计和计算 (15)第二章离合器操作机构的设计 (19)§2.1离合器操纵机构的设计 (19)第三章传动轴的设计 (22)§3.1传动轴的概述 (22)§3.2传动轴的结构分析 (24)§3.3万向传动轴的设计计算 (24)结论 (27)参考文献 (28)致谢 (29)外文翻译 ............................... 错误!未定义书签。
前言改革开放以来,随着国家经济的迅猛发展,汽车工业也在慢慢崛起,汽车在我们日常生活中占据了越来越重要的地位,车辆给人们出行带来了极大地方便,因此汽车工业也被国家放在了极其重要的地位,像吉利收购沃尔沃表明了我们国内企业正在逐步强大,因此能够选择车辆工程专业也是我认为一个非常正确的选择,而汽车设计室我们车辆工程专业学生毕业时的一个重要实践环节。
这次设计中,我们五名同学共同合作,共同设计一辆轻型载货汽车,我主要负责其中的离合器和传动轴的设计。
在本次设计中,我选用的是目前比较广泛应用的液压操纵拉式膜片弹簧离合器。
这种离合器有许多优点,如操纵省力,布置方便,结构简单等。
传动轴采用的是十字轴式万向节,其与万向节叉的连接采用外挡圈式。
通过这次的设计,我们对大学四年所学的知识进行了一次全面的回顾与总结,并且进一步加深与巩固,同时也掌握了一些运用专业知识方法,提高了理论联系实际的能力,为今后工作和学习打下了良好的基础。
全套图纸,加153893706第一章离合器的设计§1.1 绪论汽车离合器的设计是汽车传动系中于发动机联系的总成。
传动轴课程设计说明书
课程设计名称:传动轴(批量为200件)机械加工工艺规程设计***名:***学院:机电工程学院专业及班级:08级材料成型及控制工程1班学号:**************:***2010年12月16日目录一.机械制造课程设计的目的…………………………………………………二.生产纲领的计算与生产类型的确定………………………………………1.生产类型的确定……………………………………………………………2.生产纲领的计算……………………………………………………………三.传动轴的工艺性分析…………………………………………………………1.零件的结构特点及应用………………………………………………………………2.零件的工艺分析……………………………………………………………四. 选择毛坯、确定毛坯尺寸、设计毛坯图……………………………………1.毛坯的选择………………………………………………………………2.确定毛坯的尺寸公差及机械加工余量……………………………………3.设计毛坯图……………………………………………………………五. 选择传动轴的加工方法,制定工艺路线……………………………………1.定为基准的选择…………………………………………………………2.零件表面加工方法的确定………………………………………………3.制定工艺路线……………………………………………………………4.热处理工序的安排…………………………………………………………六. 机床设备的选用………………………………………………………………1.机床设备的选用…………………………………………………………2.工艺装备的选用…………………………………………………………七. 工序加工余量的确定,工序尺寸及公差的计算……………………………八. 确定工序的切削用量…………………………………………………………九. 时间定额的计算………………………………………………………………十. 提高劳动生产率的方法………………………………………………………十一. 课程设计体会…………………………………………………………………十二. 参考文献……………………………………………………………………十三. 附录…………………………………………………………………………一、机械制造课程设计的目的1.加强对课堂知识的理解。
轻型商用车传动轴及万向节设计设计说明书 毕业设计
轻型商用车传动轴及万向节设计设计说明书毕业设计本科学生毕业设计轻型商用车传动轴及万向节设计The Graduation Design for Bachelor's Degree Design of Light Commercial Vehicle Transmission Shaft and Cardan Joint摘要汽车的万向传动轴是由传动轴、万向节两个主要部件联接而成,在长轴距的车辆中还要加装中间支承。
万向传动轴主要用于工作过程中相对位置不断改变的两根轴间传递转矩和旋转运动。
在本世纪初万向节与传动轴的发明与使用,在汽车工业的发展中起到了极其重要的作用。
随着汽车工业的发展,现代汽车对万向节与传动轴的效率、强度、耐久性和噪声等性能方面的设计及计算校核要求也越来越严格。
本毕业设计将依据现有生产企业在生产车型(CA1041)的万向传动装置作为设计原型。
在给定整车主要技术参数以及发动机、变速器等主要总成安装位置确定的条件下,对整车结构进行了分析,确定了传动轴布置方案,采用两轴三万向节带中间支承的布置形式。
在确定了传动方案后,对传动轴、万向节总成、中间支承总成进行设计,使该总成能够在正常使用的情况及规定的使用寿命内不发生失效。
关键字:传动轴;万向节;中间支承;设计;校核第1章第2章第3章绪论3.1选题的目的和意义随着汽车工业的迅猛发展,车型的多样化、个性化已经成为发展趋势,对汽车节能、舒适与轻量化的要求越来越高。
而传动轴及万向节的设计装配不良将产生振动和噪声,增添未能估算在内的符加动载荷,还可能导致传动系不能正常运转和早期破坏,万向传动轴是汽车传动系的重要组成部件之一[1]。
传动轴选用与设计的合理与否直接影响传动系的传动性能。
选用、设计不当会给传动系增添不必要的和设计未能估算在内的附加负荷,可能导致传动系不能正常运转,因此该总成设计是汽车设计中重要的环节之一。
3.2国内外研究现状、发展趋势传动轴普遍采用具有较高的强度的薄钢板卷焊而成的空心轴,超重型货车的传动轴则直接采用无缝钢管制成。
(完整word版)传动轴课程设计说明书DOC
湖南工业大学机械制造工艺学课程设计资料袋机械工程学院(系、部) _____2011 ~ 2012 学年第 1 学期课程名称机械制造工艺学指导教师职称学生姓名专业班级学号题目传动轴的机械加工工艺规程设计成绩起止日期2011年_12月_19日~2011年 12 月 26日目录清单湖南工业大学课程设计任务书2011—2012 学年第一学期机械工程学院(系、部)机械工程及其自动化专业机工091班级课程名称:机械制造工艺学设计题目:传动轴的机械加工工艺规程设计完成期限:自 2011年 12月 19 日至 2011 年 12 月26 日共 1 周指导教师(签字):年月日系(教研室)主任(签字):年月日机械制造工艺学课程设计说明书课题名称:传动轴的机械加工工艺规程设计班级:姓名:学号:指导老师:成绩:机械工程学院2011 年12月目录一、传动轴的工艺性分析 (1)1.传动轴的工作原理 (1)2.零件图样分析 (1)3.零件的工艺分析 (1)4.审查零件的结构工艺性 (2)二、选择毛坯的制造方式 (2)1.毛坯的选择 (2)2.确定毛坯的尺寸 (2)三、传动轴的基准选择、加工方案、制定工艺路线 (3)1.定位基准的选择 (3)2.零件表面加工方法的确定 (3)3.加工阶段的划分 (4)4.加工顺序的安排 (5)5.传动轴工艺路线的确定 (5)四、机床设备的选用 (7)1.机床设备的选用 (7)2.工艺装备的选用 (7)五、工序加工余量的确定,工序尺寸及公差的计算 (7)六、确定工序的切削用量 (13)七、课程设计体会 (16)八.参考资料 (17)一、传动轴的工艺性分析1.传动轴的工作原理轴上的两个齿轮或是带轮均置于箱体外,作用是传递动力,所以材料具有较高的抗弯强度、扭转强度。
2.零件图样分析(1)该零件轴段的安排是呈阶梯型,中间粗两端细,符合强度外形原则,便于安装和拆卸。
其加工精度要求较高,要有较高的形位公差,表面粗糙度最高达到了1.6µm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章前言年法国人尼古拉斯古诺(-)将蒸汽机装在板车上,制造出第一辆蒸汽板车,这是世界上第一辆利用机器为动力的车辆。
年,瑞士军官普兰捷尔也造出一辆以蒸汽机为动力的额自由行驶的板车,于是有人将普兰捷尔也认定为汽车的始祖之一。
年,法国人艾蒂勒努瓦发明了一种内部燃烧的汽油发动机。
年德国工程师卡尔奔驰(-)在曼海姆制成一部装有马力汽油机的三轮车。
德国另一位工程师戈特利布戴姆勒(-)也同时造出了一辆用马力汽油机作动力的三轮车。
他们俩被公认为以内燃机为动力的现代汽车的发明者,年月日也被公认为汽车的诞生日。
汽车从无到有并迅猛发展。
从世纪初至世纪年代,汽车产量大幅增加,汽车技术也有很大进步,相继出现了高速汽油机、柴油机;弧齿锥齿轮和准双面锥齿轮传动、带同步器的齿轮变速器;化油器;差速器;摩擦片式离合器;等速万向节;荻第安后桥半独立悬架;液压减振器;艾克曼式转向结构;石棉制动片;充气式橡胶轮胎等。
世纪年代至年代,汽车的主要技术是高速、方便、舒适。
流线型车身、前轮独立悬架、液力自动变速器、动力转向、全轮驱动、低压轮胎、子午线轮胎都相继出现。
世纪年代至今,汽车技术的主要发展是提高安全性、降低排放污染。
由此各种保障安全、减少排放污染的新技术、新车型相继出现,如各种防抱死系统、电子控制喷油、电子点火、三元催化转化系统、电动汽车等。
现代汽车技术发展的方向主要表现在以下几个方面:() 安全可靠应用汽车防抱死制动系统()、汽车驱动防滑系统()、电控稳定程序()、电子巡航控制系统()、安全带、安全气囊()等。
() 环境保护采用电控燃油喷射()、无分电器点火()、废气再循环控制系统、燃油蒸发排放控制系统、气门升程与配气相位可变控制系统、断油控制、进气压力波增压及废气涡轮增压控制、共轨电控柴油喷射系统等技术。
() 节约能源)整车轻量化。
美国专家认为今后轻量化的途径主要是将目前占汽车质量%的钢铁材料换成轻的其它材料,特别是塑料和铝。
) 降低轮胎的滚动阻力。
采用子午线轮胎、高性能专用轮胎。
)降低空气阻力。
汽车造型更加光顺圆滑。
) 变速器多挡化。
)代用材料。
采用合成燃料、液化石油气、压缩天然气、醇类燃料等代用燃料。
() 操纵轻便、乘坐舒适采用自动变速器、电控动力转向、电控悬架、汽车空调、全球卫星定位系统、不停车收费系统、自动避撞系统等技术。
这次汽车设计全书共章,主要阐述了吨柴油动力货车中的离合器及操纵机构设计和传动轴设计。
各章的主要内容包括:设计应当满足的主要要求、结构方案分析和选择、主要参数的选择、离合器的设计和计算、扭转减震器的设计、离合器的操纵机构和主要结构原件的分析、传动轴的设计与计算和结论。
本书在体系和内容方面,主要参考了第四版《汽车设计》、第二版《汽车构造》和《离合器设计》丛书。
结合我国今年来汽车工业得到迅速发展的现实,本书积极引用其介绍的优化设计、可靠性设计等新的设计方法。
由于本人学识有限,书中难免出现错误和疏漏之处,恳请各位老师和同学批评指正。
第二章离合器概述§离合器设计要求对于以内燃机为动力的汽车,离合器在机械传动系中是作为一个独立的总成而存在的,它是汽车传动系中直接与发动机相连接的总成。
目前,各种汽车广泛采用的摩擦离合器是一种依靠主、从动部分之间的摩擦来传递动力且能分离的装置。
它主要包括主动部分、从动部分、压紧机构和操纵机构等四部分,组成如下:1.主动部分:飞轮、离合器盖、压盘;2.从动部分:从动盘;. 压紧机构:压紧弹簧;. 操纵机构:分离叉、分离轴承、离合器踏板、传动部件。
主、从动部分和压紧机构是保证离合器处于接合状态并能传递动力的基本结构,操纵机构是使主、从动部分分离的装置。
为了保证离合器具有良好的工作性能,设计离合器应满足如下基本要求:.在任何行驶条件下,既能可靠地传递发动机的最大转矩,并有适当的转矩储备,又能防止传动系过载.. 接合时要完全、平顺、柔和,保证汽车起步时没有抖动和冲击。
.分离要迅速、彻底。
.从动部分转动惯量要小,以减轻换挡时变速器齿轮间的冲击,便于换挡和减小同步器的磨损。
. 应有足够的吸热能力和良好的通分散热效果,以保证工作温度不至于过高,延长其使用寿命。
.应能避免和衰减传动系的扭转振动,并具有吸收振动、缓和冲击和降低噪声的能力。
、操纵轻便、准确,以减轻驾驶员的疲劳。
、作用在从动盘上的总压力和摩擦材料的摩擦因数在离合器工作过程中变化要尽可能小,以保证有稳定的工作性能。
、具有足够的强度和良好的动平衡,以保证其工作可靠、使用寿命长。
、结构应简单、紧凑,质量小,制造工艺性好,拆装、维修、调整方便等。
§离合器的工作原理发动机飞轮是离合器的主动件,带有摩擦片的从动盘和从动毂借滑动花键与从动轴(即变速器的主动轴)相连。
压紧弹簧则将从动盘压紧在飞轮端面上。
发动机转矩即靠飞轮与从动盘接触面之间的摩擦作用而传到从动盘上,再由此经过从动轴和传动系中一系列部件传给驱动轮。
压紧弹簧的压紧力越大,则离合器所能传递的转矩也越大。
由于汽车在行驶过程中,需经常保持动力传递,而中断传动只是暂时的需要,因此汽车离合器的主动部分和从动部分是经常处于接合状态的。
摩擦副采用弹簧压紧装置即是为了适应这一要求。
当希望离合器分离时,只要踩下离合器操纵机构中的踏板,套在分离套筒的环槽中的拨叉便推动分离叉克服压紧弹簧的压力向松开的方向移动,而与飞轮分离,摩擦力消失,从而中断了动力的传递。
当需要重新恢复动力传递时,为使汽车速度和发动机转速变化比较平稳,应该适当控制离合器踏板回升的速度,使从动盘在压紧弹簧压力作用下,向接合的方向移动与飞轮恢复接触。
二者接触面间的压力逐渐增加,相应的摩擦力矩也逐渐增加。
当飞轮和从动盘接合还不紧密,二者之间摩擦力矩比较小时,二者可以不同步旋转,即离合器处于打滑状态。
随着飞轮和从动盘接合紧密程度的逐步增大,二者转速也渐趋相等。
直到离合器完全接合而停止打滑时,汽车速度方能与发动机转速成正比。
§离合器的功用及分类离合器是车辆(汽车)与发动机直接相连的部件。
离合器在汽车上大部分时间是处与接合状态,只有需要时才暂时的切断动力传递。
所以其功用主要有以下几点:.在汽车起步时,通过离合器主、从动部分之间的滑磨、转速的逐渐接近,确保汽车起步平稳。
.当变速器换挡时,通过离合器主、从动部分的迅速分离来切断动力的传递,以减轻齿轮齿间的冲击,保证换挡时工作平顺。
.当传给离合器的转矩超过其所能传递的最大转矩时,其主、从动部分之间将产生滑磨,防止传动系统过载。
现代各类汽车上应用最广泛的离合器是干式盘形摩擦离合器,可按从动盘数目不同、压紧弹簧布置形式不同、压紧弹簧结构形式不同和分离时作用力方向不同分类如下:.按从动盘数分类:单片、双片、多片;.按弹簧布置形式分类:圆周布置、中央布置、斜向布置;.按弹簧形式分类:圆柱螺旋弹簧、圆锥螺旋弹簧、膜片弹簧;.按作用力方向分类:推式、拉式。
§离合器的结构方案汽车使用的离合器大部分都是摩擦式离合器,从它的分离受作用力来看可分为拉式和推式两种;按从动盘数可分为单片、双片和多片,按其压紧弹簧布置可分为圆周布置、中央布置和斜置式三种;按其压紧弹簧可分为圆柱螺旋弹簧、圆锥螺旋弹簧和膜片弹簧。
一、盘的选择对轿车和轻型、微型货车而言,发动机的最大转矩一般不大,在布置尺寸允许的条件下,离合器通常只设有一片从动盘。
单片离合器结构简单,尺寸紧凑,散热良好,维修调整方便,从动部分转动惯量小,在使用时能保证分离彻底、结合平顺。
所以本次设计中选用了单盘摩擦离合器。
二、弹簧布置形式的选择周置弹簧离合器的压紧弹簧均采用圆柱螺旋弹簧,其结构简单制造容易,因此用较为广泛。
压紧弹簧直接与压盘接触,易受热退火,且当发动机最大转速很高时周置弹簧由于受离心力作用而向外弯曲,使弹簧压紧力下降,离合器传递转矩的能力随之降低。
此外,弹簧靠到它的定位面上,造成接触部位严重磨损,甚至出现弹簧断裂的现象。
中央弹簧离合器采用一至两个圆柱螺旋或用一个圆锥弹簧作为压紧弹簧,并且布置在离合器的中心,此结构轴向尺寸较大。
膜片弹簧的结构主要特点是采用一个膜片代替传统的螺旋弹簧和分离杠杆。
起结构特点如下:、膜片弹簧的轴向尺寸较小而径向尺寸很大,这有利于在提高离合器传递转矩能力的情况下离合器的轴向尺寸。
、膜片弹簧的分离指器分离杠杆的作用,故不需专门的分离杠杆,使离合器结构大大的简化,零件数目少,质量轻。
、由于膜片弹簧轴向尺寸小,所以可以适当增加压盘的厚度,提高热容量;而且还可以在压盘上增设散热筋及在离合器盖上开设较大的通风孔来改善散热条件。
、膜片弹簧离合器的主要部件形状简单,可以采用冲压加工,大批量生产时可以降低生产成本。
所以在本设计中选用了膜片弹簧离合器。
三、离合器按它的结构形式选择根据膜片弹簧分离指在分离时所受的力是推力还是受拉力,可分为推式和拉式弹簧离合器。
拉式与推式离合器最明显的特征就是膜片弹簧安装方向相反。
拉式膜片弹簧离合器与推式有其明显的优点:、减少中间支撑,零件数目相对要少。
结构简单,紧凑、质量较轻。
、由于取消了中间支撑,减少了摩擦损失,传动效率高,使分离时的踏板力更少,、拉式膜片弹簧无论在接合还是在分离时,膜片弹簧都与离合器盖接触,不会产生噪声和冲击。
、由于拉式膜片弹簧是以其中部压紧压盘,在压盘大小相同的条件下可使用直径相对较大的膜片弹簧,从而实现在不增加分离时的操纵力的前提下,提高压盘的压紧力和传递转矩的能力;或在传递转矩相同的条件下,减小压盘的尺寸。
、使用寿命相对要长以在本设计中所选择拉式离合器。
四、扭转减振器的选择它能降低发动机曲轴与传动系接合部分的扭转刚度,调谐传动系扭振固有频率,增加传动系扭振阻尼,抑制扭转共振响应振幅,并衰减因冲击而产生的瞬态扭振,控制动力传动系总成怠速时离合器与变速器的扭振与噪声,缓和非稳定工况下传动系的扭转冲击载荷和改善离合器的接合平顺性。
故要有扭转减振器。
五、压盘驱动形式选择窗孔式、销钉式、键块式它们缺点是在联接件间有间隙,在驱动中将产生冲击噪声,而且零件相对滑动中有摩擦和磨损,降低离合器传动效率。
传动片式此结构中压盘与飞轮对中性好,使用平衡性好,简单可靠,寿命长。
所以选择传动片式。
六、操纵机构的选择液压式操纵机构主要由吊挂式离合器踏板、主缸、工作缸、管路系统和回位弹簧等部分组成,具有传递效率高、质量小、布置方便、便于采用吊挂踏板、驾驶室容易密封、发动机的震动和驾驶室或车架变形不会影响其正常工作离合器接合较柔和等优点,故广泛应用于各种形式的汽车中。
所以在本次设计种选用了液压式传动操纵机构。
第三章离合器设计计算§ 离合器参数的选择一、摩擦片外径的确定摩擦片外径是离合器的基本尺寸,它关系到离合器的结构和使用寿命,它和离合器所需传递的转矩大小有一定的关系。
