八年级物理判断电压表电流表示数变化的习题集人教版
初中物理电压表电流表示数变化判断(一20141112)
2014-2015学年度电压表电流表示数变化判断（一20141112）1．如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表示数变化情况应是（）A．电压表、电流表示数都变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表、电流表示数都变小2、如图所示电路，将滑片P向左端移动，则电路中的电流表、电压表的示数变化情况是（）A.电流表、电压表的示数均变大B.电流表、电压表的示数均变小C.电流表的示数变大、电压表的示数变小D.电流表的示数变小、电压表的示数变大3．如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是A．电压表的示数增大，电流表的示数减小B．电压表的示数减小，电流表的示数增大C．电压表的示数增大，电流表的示数增大D．电压表的示数减小，电流表的示数减小4．如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是A.电压表、电流表示数都变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表、电流表示数都变小5．如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，电流表和电压表示数变化，判断正确的是：（）A．电流表和电压表的示数都变小B．电流表示数变小，电压表示数变大C．电流表示数变小，电压表示数不变D．电流表示数变大，电压表示数不变6．如图所示，是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB 间有可收缩的导线，R1为定值电阻。
当闭合开关S，压力F增大时，电流表与电压表示数的变化情况是（）A ．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小第7题7．用图示的电路探究导体的导电性能，电路中电源电压保持不变，R是一只光敏电阻，当光照射强度增大时，其电阻值会减小．闭合开关，减弱对光敏电阻的照射强度，电流表和电压表示数的变化情况是（）A．电流表示数增大，电压表示数减小 B．电流表示数减小，电压表示数增大C．电流表、电压表示数均增大 D．电流表、电压表示数均减小8．在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变 D．电流表的示数变小，电压表的示数变小9．如图所示的电路，开关s 闭合后，滑动变阻器滑片P 向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是（ ）A ． 电流表的读数变大，电压表的读数变小，灯泡变暗B ． 电流表的读数变小，电压表的读数变大，灯泡变亮C ． 电流表、电压表的读数都变小，灯泡变暗D ． 电流表、电压表的读教都变大，灯泡变亮10．将光敏电阻R 、定值电阻R 0、电流表、电压表、开关和电源连接成如图所示电路。
八年级物理电学 电路故障专题训练人教版
电路故障专题训练1.如图，当开关S闭合时，灯L1、L2均不亮。
某同学用一根导线去检查故障。
他将导线先并接在灯L1两端时，发现灯L2亮，灯L1两端时，，然后并接在灯L2两端时，发现两灯均不亮。
由此判断（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路2．如图，电源电压不变。
闭合电键S ，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路3.同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。
请判断出现该现象的原因可能是（）A. 灯泡被短路B. 开关被断开C. 灯丝被烧断D. 滑动变阻器被烧断4.图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是__________；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是_________5.如图所示，某同学在闭合开关S后发现电路不能正常工作，已知电路每次只有一个故障。
则下列情况中电路故障可能是：（1）电流表示数为0，电压表示数为电源电压，则故障原因为________________。
（2）电流表、电压表的示数均为0，则故障原因是____。
（3）电流表示数正常，电压表示数为0，只有一只灯亮，则故障原因是____6.如图是某同学做实验时的电路图。
闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A.电源正极与a之间断路B.a、L1、b之间断路C.b、L2、c之间断路D.c与电源负极之间断路7.小明在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。
人教版2022年八年级物理第十八章电功率基础知识题库
(每日一练)人教版2022年八年级物理第十八章电功率基础知识题库单选题1、如图所示电路，电源电压4.5V保持不变，灯L标有“2.5V；1.25W”字样，电流表的量程为0∼0.6A，电压表的量程标有“0∼3V”，滑动变阻器的最大阻值是20Ω。
当开关S闭合后，移动滑动变阻器的滑片P，假设灯丝电阻不随温度变化而变化，在保证电路安全的情况下，则下列说法正确的是（）A．电流表的最大示数为0.6AB．电压表的最小示数为0VC．整个电路消耗的总功率最大为2WD．灯L消耗的最小功率为0.45W答案：D解析：A．灯泡正常工作时的电流为灯泡电阻为R L=U LI L=2.5V0.5A=0.5Ω为了保证电路中各元件安全工作，电路中的最大电流不能超过0.5A，故A错误；C．整个电路消耗的总功率最大为P最大=UI最大=4.5V×0.5A=2.25W故C错误；B．因为串联电路中总电压等于各用电器电压之和，所以电压表的最小示数为U滑min=U−U L=4.5V−2.5V=2V故B错误；D．当电压表的示数最大U滑′=3V时，滑动变阻器接入电路的电阻最大，电路中电流最小，灯L消耗的功率最小，此时灯泡两端的电压U L′=U−U滑′=4.5V−3V=1.5V灯泡消耗的最小功率P Lmin=(U L′)2R L=(1.5V)25Ω=0.45W故D正确。
故选D。
2、如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是理想电流表或电压表。
当只闭合开关S、S1时， a、b的指针均明显偏转将位于中点的滑片P向左移动，a的示数不变，b的示数有变化，下列说法正确的是（）A．b可能是电压表B．只闭合S、S2将滑片P向左移动，a表与b表示数之比可能不变C．只闭合S，调节滑动变阻器，可实现整个电路消耗的总功率最小D．闭合开关S，保持滑片不动，再闭合开关S2，a表示数可能不变答案：D解析：A．只闭合开关S、S1时，R1短路，定值电阻R2和滑动变阻器R在不同路径上，a表和R2在一条路径上，b表和滑动变阻器串联在一条路径上，因为此时a、b的指针均明显偏转将位于中点的滑片P向左移动，a的示数不变，b的示数有变化，所以b一定是电流表，a表可能是电流表也可能是电压表，故A错误；B．只闭合S、S2时，若a表是电流表，滑动变阻器R和定值电阻R2被短路，a、b表的示数相同，电流表a测的是R1的电流，a表示数不变，a表与b表示数之比无意义，若a表是电压表，滑动变阻器R和定值电阻R1串联，电压表测的是滑动变阻器的电压，a表与b表示数之比为滑动变阻器的电阻，当滑片向左移动时，其比值变大，故B错误；C ．要想使电路中的电流最小，电源电压一定，就是电路中的电阻最大，当电路串联时电阻最大，所以只闭合S、S2时且a表是电压表时，此时电路电阻最大，功率最小，故C错误；D．闭合开关S，在闭合开关S2前后，若a表示电压表，这两种情况滑动变阻器R和定值电阻R1串联，电压表测的是滑动变阻器的电压，因为滑片位置不变，所以电路中电阻不变，电流不变，滑动变阻器两端电压不变，即电压表示数不变，故D正确。
电流表和电压表示数变化情况练习
Rb 图6-55 电流表和电压表示数变化情况练习1、如图所示的电路中，电源电压恒定不变，当电键K 闭合时（ ）A ．电压表示数变小，电流表示数变小，灯变暗B ．电压表示数变大，电流表示数变大，灯变亮C ．电压表示数不变，电流表示数不变，灯的亮度不变D ．电压表示数不变，电流表示数变小，灯变暗2、如图所示，电源电压恒定不变，当s 闭合后，滑动变阻器的滑片p 向右移动的过程中，下列说法正确的是 （ ）A 、灯泡亮度不变，电压表示数变大B 、灯泡变亮，电压表示数变大C 、灯泡变暗，电压表示数变小D 、灯泡变暗，电压表示数变大3、如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线，R 1为定值电阻。
当闭合开关S ，压力F 增大时，电流表与电压表示数变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变小，电压表示数变大C ．电流表、电压表示数都变大D ．电流表、电压表示数都变小4、小明观察了市场上自动测高仪后，设计了以下四个电路（其中R ’是滑动变阻器，R 是定值电阻，电源两极间电压恒定）。
其中能实现身高越高，电压表示数越大的电路是（ ）5、如图是汽车油量表的原理图，油量表是由电流表改装而成的。
当油箱内的油面下降时，浮标随着油面下降，通过杠杆的传动，金属滑片向_________滑动，使滑动变阻器接入电路中的导体的长度变__________，电路中的电流变___________，油量表的示数变____________，表明油箱中的油量在减少。
6、如图所示，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。
以下四个图像中，能正确表示当开关S 闭合后，通过小灯泡L 的电流I 与滑动变阻器连入电路的电阻R 的关系的是（ ）7．在如图所示的电路中，电池的电压为12V ，滑动变阻器R 的最大阻值是50Ω，电阻R 1的阻值为10Ω．当变阻器的p 端从a 端滑向b 端时， 电流表的变化范围是（ ）A ．0.24A ～0.2AB ．0.2A ～0.24AC ．0.2A ～1.2AD ．1.2A ～0.2A 图5。
人教版2022年八年级物理第十五章电流和电路经典知识题库
(每日一练)人教版2022年八年级物理第十五章电流和电路经典知识题库单选题1、两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数是A2的两倍D．断开S2后，灯泡L1的亮度变大答案：C解析：ABC．由图可知，两个灯泡并联，电流表A2测通过灯泡L1的电流，电流表A1测量干路中的电流，两个灯泡规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，所以电流表A1的示数是A2的两倍，故C符合题意，AB不符合题意；D．断开S2后，为L1的简单电路，灯泡L1两端的电压等于电源电压，两灯并联时，L1两端的电压也等于电源电压，所以灯泡L1的亮度不变，故D不符合题意。
故选C。
2、疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是A．B．C．D．答案：A解析：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。
故选A。
3、有一款“空调扇”既能送常温风，又能送凉风。
小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。
小明设计的电路图，符合要求的是()A．B．C．D．答案：C解析：A．开关S1闭合，电动机M1和M2串联同时工作；S1、S2都闭合，电动机M1被短路不能工作，故A不合题意；B．开关S1闭合，电动机M1工作，驱动扇叶送风；S2闭合，电动机M2工作驱动机内水循环，水循环和送风互不影响，故B不合题意；C．开关S1闭合，电动机M1工作，驱动扇叶送风；再闭合开关S2，电动机M2工作，驱动机内水循环，使所送的风成为“凉风”；若S1断开，无论S2是否闭合，电动机M2都不能工作，故C符合题意；D．闭合开关S1，电动机M2工作，驱动机内水循环；再闭合开关S1，电动机M1工作，驱动扇叶送风，故D不合题意。

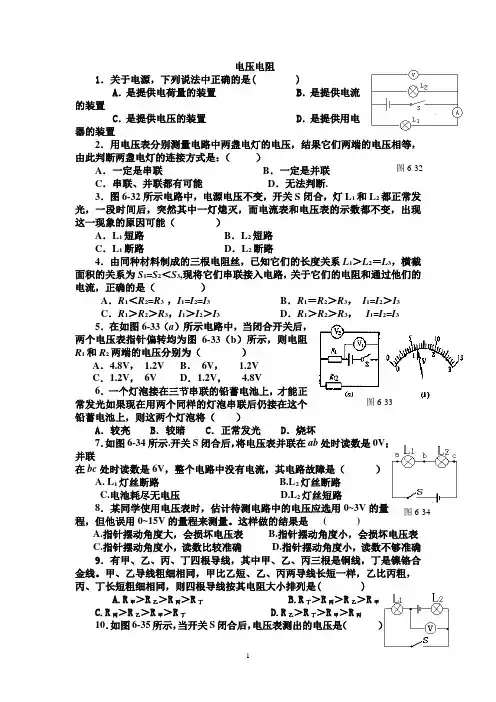

人教版八年级物理(下册)第六章《电压_电阻》练习题(含答案)[1]1
![人教版八年级物理(下册)第六章《电压_电阻》练习题(含答案)[1]1](https://img.taocdn.com/s3/m/044a6468783e0912a2162a6a.png)
图6-32 电压电阻1．关于电源，下列说法中正确的是( )A ．是提供电荷量的装置B ．是提供电流的装置C ．是提供电压的装置D ．是提供用电器的装置2．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）A ．一定是串联B ．一定是并联C ．串联、并联都有可能D ．无法判断.3．图6-32所示电路中，电源电压不变，开关S 闭合，灯L 1和L 2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路4．由同种材料制成的三根电阻丝，已知它们的长度关系L 1＞L 2＝L 3，横截面积的关系为S 1=S 2＜S 3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）A ．R 1＜R 2=R 3 ，I 1=I 2=I 3B ．R 1＝R 2＞R 3， I 1=I 2＞I 3C ．R 1＞R 2＞R 3，I 1＞I 2＞I 3D ．R 1＞R 2＞R 3， I 1=I 2=I 35．在如图6-33（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图6-33（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．4.8V ， 1.2VB ． 6V ， 1.2VC ．1.2V ， 6VD ．1.2V ， 4.8V6．一个灯泡接在三节串联的铅蓄电池上，才能正常发光如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，则这两个灯泡将（ ）A ．较亮B ．较暗C ．正常发光D ．烧坏7．如图6-34所示.开关S 闭合后，将电压表并联在ab 处时读数是0V ；并联在bc 处时读数是6V ，整个电路中没有电流，其电路故障是（ ）A. L 1灯丝断路B.L 2灯丝断路C.电池耗尽无电压D.L 2灯丝短路8．某同学使用电压表时，估计待测电路中的电压应选用0~3V 的量程，但他误用0~15V 的量程来测量。
2020届人教版中考物理知识点练习卷：判断动态电路中电表示数的变化
C．总电阻不变D．R2的电阻变大
【答案】A。
10.（2019福建，20）如图电路，闭合开关S，将滑动变阻器的滑片P从a端向b端挪动过程中，示数减小的电表是
（选填“A”“V1”或“V2”电路的总功率（选填“增大” “减小”或“不变” ）。
【答案】
V1；增大。
11.（2019
B.电压表的示数变大
C.电压表V的示数与电流表A2的示数的比值变大
D.电压表V的示数与电流表A2的示数的乘积变大
6.（2019连云港，8）如下图，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上挪动过程中
A.灯泡L的亮度不变B.R2两头的电压变大
C.电流表A1的示数变大D. A2电流表的示数变大
向左挪动滑动变阻器滑片P的过程中，以下说法正确的选项是（）
A．电流表A B．电压表V C．滑片可在
的示数变小
的示数增大
R2上随意挪动
D．若滑片移到b端时，R1与R2的电功率之比为3：1
5.（2019襄阳，9）如下图,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,以下说法正确
的是
A.电流表A1的示数变大
A.开封闭合前，电压表和电流表均无示数
B.开封闭合后，滑片
P向右挪动
过程中，电压表
示数变小
C.开封闭合后，滑片
P向右挪动
过程中，R
功率变大
D.开封闭合后，滑片
P向右挪动
过程中，电压表与电流表示数
比值变小
8.（2019玉林，）光敏电阻的阻值随光照强度的增大而减小。如下图，闭合开关，渐渐减弱光敏电阻的光照强度，以下说法正确的选项是
敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼
八年级物理电路中电流电压变化检测题
电路中电流电压变化检测题电路的结构和电路电流、电压的变化的分析对每一位同学来说都是相当重要的。
因为它在整个电学中都占有相当重要的地位，那么怎样才能学好它呢？下面介绍的一些例子或许能对学生们学习物理有很好的帮助。
电路的结构分析：电路的结构分析的主要任务是分析组成电路的各元件间的串并联关系，并能画出串联和并联关系的简化电路图。
首先应明确“串联”、“并联”的意义，如果电路中的同一电流依次流经各电路元件，这些电路元件就是串联的；如果电流从某一点开始分别流经不同元件后又汇合在一点，这些元件就是并联的，由此可根据电流的走向分析元件间的串并联关系。
另外在识别电路时，电流表相当于导线，电压表相当于断路去掉。
电路的动态分析：电路的动态分析的主要任务是分析电路中各元件电流和电压的变化。
（1）首先要进行电路结构分析了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量，弄清变阻器电阻变化的情况等。
（2）处理好部分和整体的关系、阻值变化与阻值不变部分之间的关系，一个电阻的变化可以引起电路中一系列电学量的变化，分析有关电学量的变化时要注意整体与部分、干路与支路的联系。
最常见的分析思路是，由部分电路电阻的变化推断电路总电阻的变化，再由欧姆定律讨论总电流的变化电压对于定值电阻常用分析，对变化的电阻常用（U 总常为电源电压，为定值电阻）来分析。
例1：如图所示，电源电压不变，闭合开关后，当滑动变阻器的滑片向左移动时，电流表的示数，电压表的示数，电压表的示数。
解：首先根据电路连接情况判断该电路是串联电路。
下面判断电路中的电流和电压的变化。
（1）观察滑动变阻器的变化；【向左移动变小】（2）推断电路总电阻（）的变化；【变小】（3）判断电路中电流的变化（为电源电压不变）；【变大】（4）判断各部分电路电压的变化，先判断定值电阻的电压变化【变大】、后判断滑动变阻器电压的变化（）【变小】例2如图所示，电源电压不变，闭合开关后，当滑动变阻器的滑片向左移动时，下列判断正确的（）A．三只电表的示数都变大B．、示数变小，的示数不变C．三只电表的示数都变小D．表的示数变小，、表示数不变解：首先根据电路连接情况判断该电路是并联电路，接着判断电路中的电流和电压的变化，表并联在两端，测两端电压也是电源电压，因电源电压不变，所以的示数不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
判断电压表电流表示数变化的习题集 班级 姓名
1．如图1所示，闭合开关S 后，将滑动变阻器滑片P 向左移动时，电流表的示数 变大 、
电压表示数的示数变大[选填“变大”“变小”或“不变”]
2. 如图2所示。
当滑动变阻器滑片向右移动时，电压表示数不变、电流表A 1的示数不变
电流表A2的示数变小[选填“变大”“变小”或“不变”]
3． 如图3所示电路中，电源电压不变，闭合开关S ，把变阻器的滑片P 向左移动时
（ A ）
A ．电流表示数变大，电压表示数变大
B ．电流表示数变小，电压表示数变小
C ．电流表示数变大，电压表示数变小
D ．电流表示数变小，电压表示数变大
4.如右图所示的电路中，电源两端的电压保持不变。
闭合开关S ，
将滑动变阻器的滑片P 向右移的过程中电压表V1示数
不变、电压表V 2示数变大、电流表A 1的示数变小[选填“变大”
“变小”或“不变”]
5.如下图所示,开关闭合后,当滑动变阻器滑片P 向右滑动过程中 电流表的读
数变小、电压表的读数变大[选填“变大”
6.如图6所示，电源电压保持不变时,当滑动变阻器滑片P 向右滑动过程中
【 C 】
A ．电压表V 示数变小
B ．电流表A 1示数变大
C ．电流表A 2示数不变
D ．电流表A 2示数变小
7．在图7所示的电路中，电源电压不变．闭合开关后，
滑动变阻器的滑片P 向右端滑动时（ B ）
A ．电流表示数减小，电压表示数减小
B ．电流表示数不变，电压表示数不变
C ．电流表示数增大，电压表示数减小
D.电流表示数减小，电压表示数增大
图1 图2 P V A S S
R 1 A 2 A 1 V P R 2 图5
8.如右图所示的电路，开关S闭合后，将滑动变阻器的滑片P
向右滑动的过程中，电流表的读数变小、电压表的读数
变小、[选填“变大”“变小”或“不变”] 灯泡亮度
变暗。
[选填“变亮”“变暗”或“亮度不变”]
9．如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向左滑动的过程中
A．电流表A1的示数变小
B．电流表A2的示数变大
C．电压表V的示数变小
D．电灯的亮度变暗
10．小明同学在物理实践活动中，设计了上图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R是定值电阻，电源电压恒定。
四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（ B ）
11．图11是汽车、摩托车油量表（实际上就是电流表）
原理示意图，R′是定值电阻，R是滑动变阻器，则（ A ）
A．向油箱里加油时，电流表示数变大
B．燃油消耗下降时，电流表示数变大
C．燃油全部耗尽时，电流表将被烧坏
D．油箱加油过满时，电流表将被烧坏
12.小霞设计了一种测定风力的装置，其原理如右图所示，金属迎风板与绝缘轻弹簧的一端N相接，一起套在有一定电阻的光滑金属杆上电路中左端导线与金属杆的M端相连，右端导线接在迎风板的N点，并可随迎风板在金属杆上滑动，导线与金属杆接触良好。
电源两端电压不变，闭合开关，当风力增大时，电压表的示数将【 A 】
A. 变小
B. 不变
C. 变大
D.无法判断
13.如右图所示的电路，电源电压和灯丝电阻保持不变，
开关S闭合后，在滑动变阻器滑片向左滑动过程中，
电压表V的示数不变，电流表A1的示数不变，电流表
A2的示数变大.(填“变大”、“变小”或“不变”)图11
图10
14． 小明同学做电学实验，通过改变滑动变阻器R 3电阻的大小，依次记录的电压表和电流表的读数如下表所示 电压表读数U/v 0
．60
0.70 0.80 0.90 1.00 1.10 电流表读数I/A 0．18
0.21 0.24 0.27 0.30 0.33 分析表格中实验数据．可推断小明实验时所用的电路可能是下列电路图中的哪—个？
答：[ B ]
15.在如图15所示的电路中，R1、R2是定值电阻，电源电压U 保持不变.当开关S1由断开变为闭合时,电路中的总电阻变小、电压表示数变大、电流表示数变大、
总功率变大 。
[均填“变小”“变大”或“不变”]
16．如图所示的电路中，R 1、R 2均为定值电阻．电源电压不变．闭合开关S 1、S 2，两电表均有示数；再断开开关S 2，则电流表示数变小，电压表示数 变小，电压表与电流表示数之比 不变 (本题每空均选填“变大”、“变小”或“不变”)
17．如图19所示的电路中，电源电压保持不变，闭合开关S 后，电压表的示数不变，电流表的示数变大，电路中的总电阻变小，电路消耗的总功率变大。
图14
15题图 图16 图17。
