电学综合三
初中三年级物理电学综合试题
图622、计算机鼠标内装有起自动控制作用的传感器，图8是它的工作原理示意图。
当物体M 在导轨上平行移动时，可带动与之相连的金属滑片P 移动，通过电压表示数可反映物体M 移动的距离。
当物体M 向右移动时，电流表示数将______；电压表示数将___________。
（选填“变大”、“不变”或“变小”）三、实验、作图题（23题8分，24题7分，25题10分，26、27题各2分，共29分） 23、丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验，他们的实验电路图及数据记录如下所示。
((1)、(2)、(3)小问每空2分，共8分)(1)根据他们的实验数据可以得到：并联电路中的总电流 各支路电流之和。
(填“大于”、“小于”或“等于”) (2)冬冬同学根据他的实验数据认为并联电路中各支路的电流一定相等，这是因为 他选用的两个电阻R 1、R 2之间的大小关系是R 1 R 2. (填“＞”、“＜”或“=”) (3)你认为丁丁、冬冬同学的实验应如何改进?丁丁：冬冬：24、（1）在做“决定电阻大小的因素”实验时，需要在电阻相同的条件下，比较通过不同导线的电流。
下表是给出的几种不同的导线。
（每空1分）和导线 。
②为研究电阻与导体的长度是否有关，应在上表中选用导线C 和导线 。
③为研究电阻与导体横截面积是否有关，应在上表中选用导线A 和导线 。
图7图8（2）在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：（每空2分）比较1两次实验结果可得结论。
比较1、3两次实验结果可得结论。
25、（1）请你在图9的方框中画出测量额定电压2.5V的小灯泡额定功率的实验电路图；（2）根据电路图在图10中连接实物；（画电路图和连实物图各3分）（3）灯泡正常工作时电流表的示数如图11所示，则小灯泡的额定功率是。
（2分）（4）实验时小灯泡突然不亮，它两端的电压变为4.5V，可能的故障原因是：。
2021届高考物理三轮冲刺重难点训练：电学综合题(解析版)
电学综合题【原卷】1．（2021届江苏省盐城中学高三质量检测）在某空间存在着水平向右的匀强电场和垂直于纸面向里的匀强磁场，如图所示，一段光滑且绝缘的圆弧轨道AC 固定在纸面内，其圆心为O 点，半径R ＝1.8m ，OA 连线在竖直方向上，AC 弧对应的圆心角θ＝37°。
今有一质量m ＝3.6×10－4kg 、电荷量q ＝＋9.0×10－4C 的带电小球（可视为质点），以v 0＝4.0m/s 的初速度沿水平方向从A 点射入圆弧轨道内，一段时间后从C 点离开，小球离开C 点后做匀速直线运动，已知重力加速度g ＝10m/s 2，sin37°＝0.6，不计空气阻力，求：(1)匀强电场的场强E ；(2)小球射入圆弧轨道后的瞬间对轨道的压力。
2．（2021届江苏省扬州中学高三月考）如图所示，在平面中有一点P （4，3），OP 所在直线下方有垂直于纸面向里的匀强磁场，OP 上方有平行与OP 向上的匀强电场，电场强度100V/m E =。
现有质量为6110kg m -=⨯，电量3210q C -=⨯带正电粒子，从坐标原点O 以初速度3110m/s v =⨯垂直于磁场方向射入磁场，经过P 点时速度方向与OP 垂直，并进入电场，在经过电场中的M 点（图中未标出）时的动能为O 点时动能的2倍，不计粒子的重力，求；(1)磁感应强度的大小；(2)P 、M 两点间的电势差；(3)粒子从O 点运动到M 点的时间。
3．（2021届江苏省扬州中学高三月考）如图所示，两平行光滑的金属导轨MN 、PQ 固定在水平面上，相距为L ，处于竖直向下的磁场中，整个磁场由n 个宽度皆为x 0的条形匀强磁场区域1、2……n 组成，从左向右依次排列，磁感应强度的大小分别为B 、2B 、3B ……nB ，两导轨左端MP 间接入电阻R ，一质量为m 的金属棒AB 垂直于MN 、PQ 放在水平导轨上，与导轨电接触良好，不计导轨和金属棒的电阻。
高中电学综合试题及答案
高中电学综合试题及答案一、选择题（每题3分，共30分）1. 以下关于电流方向的描述，正确的是：A. 正电荷的定向移动方向B. 电子的定向移动方向C. 正电荷的定向移动方向与电子的定向移动方向相反D. 电子的定向移动方向与电流方向相同2. 电阻的单位是：A. 欧姆B. 伏特C. 瓦特D. 库仑3. 欧姆定律表明：A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电压与电流成正比，与电阻成反比D. 电压与电流成反比，与电阻成正比4. 并联电路中，各支路的电压：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比5. 串联电路中，各电阻的电流：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比6. 电容器的电容大小与以下哪个因素无关？A. 电容器两极板间的距离B. 电容器两极板的面积C. 电容器两极板间的介质D. 电容器的电压7. 电感器的自感系数与以下哪个因素无关？A. 线圈的匝数B. 线圈的面积C. 线圈的材料D. 通过线圈的电流8. 交流电的有效值与峰值的关系是：A. 有效值等于峰值B. 有效值等于峰值的一半C. 有效值等于峰值的根号2倍D. 有效值等于峰值的根号2分之一9. 电磁感应现象中，感应电动势的方向与以下哪个因素有关？A. 磁场的方向B. 导体的运动方向C. 磁场的方向和导体的运动方向D. 导体的电阻10. 以下哪个设备不是利用电磁感应原理工作的？A. 发电机B. 变压器C. 电动机D. 电热器二、填空题（每题2分，共20分）1. 电流的国际单位是______。
2. 电阻的国际单位是______。
3. 欧姆定律的公式是______。
4. 并联电路的总电阻与各支路电阻的关系是______。
5. 串联电路的总电压与各电阻电压的关系是______。
6. 电容器的电容公式是______。
7. 电感器的自感系数公式是______。
8. 交流电的频率与周期的关系是______。
(完整版)电学综合计算题(包含答案)30道题
电学综合计算题（含答案） 30道题1、研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量很高的温度，其原理如图所示．图中电流表量程为0～15mA（不计其电阻），电源的电压恒为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头，在t≥0℃时其阻值R t随温度t的变化关系为R t=100+0.5t（单位为Ω）．（1）若要把R t放入温度为0℃处进行测量，使电流表恰好达到满量程，既电流为15mA，则这时滑动变阻器R′接入电路的阻值为多大？（2）保持（1）中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率为多大？（3）若把电流表的电流刻度盘换为对应的温度刻度盘，则温度刻度的特点是什么？2、小红学了电学知识后画出了家里的电吹风的电路图（甲图），她认识只闭合开关S1时，电吹风吹冷风，当S1和S2同时闭合时，电吹风吹热风，小芬同学看了她的电路图觉得有问题：如果只闭合S2，会出现电热丝R工作时而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏，小芬认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而使塑料外壳不会因操作失误而损坏．乙图为电吹风机的铭牌．请分析回答下列问题：（1）你认为小芬应该把那个开关移到干路上，才能符合安全要求？为什么？（2）电吹风正常工作且吹热风时，流过电热丝的电流多大？（3）电热丝R的阻值多大（电热丝的阻值随温度变化不计）？3、某学校生物小组的同学为了探索一项技术，使一种名贵的花在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体．根据设计，该发热体用36V电压供电，发热功率为200W(设电能全部转化为内能)．(1)电发热体不采用220V电压而用36V电压供电的考虑是什么？(2)采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，则绕制成的电发热体正常工作时的电阻应为多大？(3)同学们在实验室里用2节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果，用它制成发热体后，实际功率却小于设计的要求．经检查，电压正常，请你猜想产生这种情况的原因可能是什么？4、如图所示，电源电压U=12V，R1为定值电阻，阻值为100Ω，R为滑动变阻器，R的最大阻值为50Ω，电流表量程为“0～0.6A”, 电压表量程为“0～15V”，小灯泡上标有“6V 3W”字样，小灯泡的U —I关系如右图所示，求：（1）灯泡正常工作时通过灯丝的电流是多少？（2）S闭合，S1、S2都断开时调节滑动变阻器，当小灯泡两端的电压为4V时，滑动变阻器接入电路中的阻值为多大？（3）S、S1、S2都闭合时，移动滑片P，当滑动变阻器接入电路的阻值为多少时，整个电路消耗的总功率最大？最大总功率是多少？5、保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。
高中电学综合试题及答案
高中电学综合试题及答案一、选择题1. 电流通过导体时，导体内部的电子会：A. 静止不动B. 以光速移动C. 以一定速度移动D. 以接近光速移动答案：C2. 欧姆定律描述的是电流、电压和电阻之间的关系，其公式为：A. I = V/RB. I = R/VC. V = I * RD. V = R / I答案：A3. 以下哪个不是电容器的特性？A. 能够储存电荷B. 能够储存能量C. 能够导电D. 两极板间存在电场答案：C4. 电感器在交流电路中的作用是：A. 阻碍电流的变化B. 增大电流C. 减小电压D. 导电答案：A5. 串联电路中，总电阻等于各个电阻的：A. 和B. 差C. 积D. 倒数之和答案：A二、填空题6. 法拉第电磁感应定律表明，当磁场中的磁通量发生变化时，会在导体中产生_______。
答案：感应电动势7. 电容器的单位是_______，符号为_______。
答案：法拉，F8. 电路中，电阻的单位是_______，符号为_______。
答案：欧姆，Ω9. 电流的国际单位是_______，符号为_______。
答案：安培，A10. 电源的电动势表示电源将其他形式的能量转化为电能的能力，其单位是_______。
答案：伏特，V三、简答题11. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律指出，在一个闭合电路中，沿着闭合路径的电压降之和等于电压升之和。
12. 什么是电容器的充放电过程？答案：电容器的充放电过程是指电容器在电路中储存和释放电荷的过程。
当电容器充电时，电子从电源流向电容器的一极，而另一极则积累正电荷；放电时，储存的电荷通过电路释放。
四、计算题13. 有一个串联电路，包含两个电阻，R1 = 100Ω，R2 = 200Ω，电源电压为24V。
求电路中的总电阻和电流。
答案：总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。
根据欧姆定律，电流I = V / R_total = 24V / 300Ω = 0.08A。

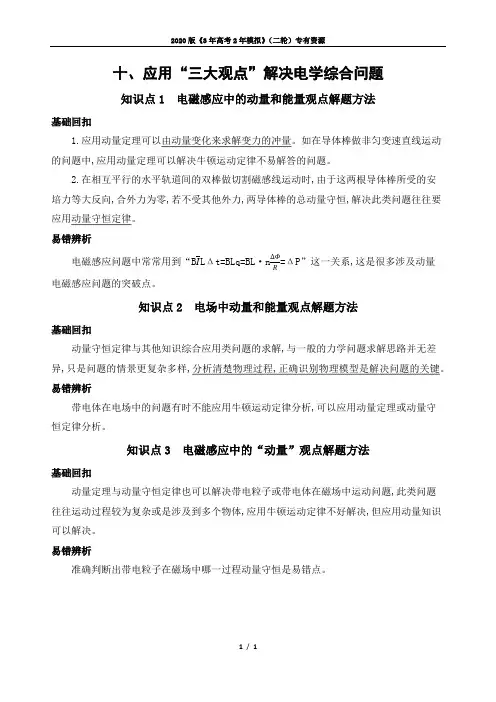

高考物理-10十、应用“三大观点”解决电学综合问题(可自主编辑word)
2020版《3年高考2年模拟》（二轮）专有资源
1 / 1
十、应用“三大观点”解决电学综合问题
知识点1 电磁感应中的动量和能量观点解题方法
基础回扣
1.应用动量定理可以由动量变化来求解变力的冲量。
如在导体棒做非匀变速直线运动的问题中,应用动量定理可以解决牛顿运动定律不易解答的问题。
2.在相互平行的水平轨道间的双棒做切割磁感线运动时,由于这两根导体棒所受的安培力等大反向,合外力为零,若不受其他外力,两导体棒的总动量守恒,解决此类问题往往要应用动量守恒定律。
易错辨析
电磁感应问题中常常用到“B I LΔt=BLq=BL·n ΔΦR =ΔP”这一关系,这是很多涉及动量电磁感应问题的突破点。
知识点2 电场中动量和能量观点解题方法
基础回扣
动量守恒定律与其他知识综合应用类问题的求解,与一般的力学问题求解思路并无差异,只是问题的情景更复杂多样,分析清楚物理过程,正确识别物理模型是解决问题的关键。
易错辨析
带电体在电场中的问题有时不能应用牛顿运动定律分析,可以应用动量定理或动量守恒定律分析。
知识点3 电磁感应中的“动量”观点解题方法
基础回扣
动量定理与动量守恒定律也可以解决带电粒子或带电体在磁场中运动问题,此类问题往往运动过程较为复杂或是涉及到多个物体,应用牛顿运动定律不好解决,但应用动量知识可以解决。
易错辨析
准确判断出带电粒子在磁场中哪一过程动量守恒是易错点。
电学综合计算题的三种解法
电学综合计算方法一：直接求解法。
即用已知条件列方程求解。
方法二：不变量求解法。
即用电路中的不变量为条件列方程。
例如：用电源电压不变或定值电阻阻值不变为条件列出方程求解。
方法三：比例求解法。
即用电路中的比例关系列方程，或利用电路的特点为条件求解。
例如：用串联电路中电流相等列出方程求解。
例：如图所示的电路，电源电压恒定不变。
开关S 闭合后，调节滑动变阻器的滑片P ，使电压表示数为10V 时，变阻器的功率是10W ；调节滑片P 到另一位置时，电压表示数变为5V ，此时变阻器的功率是7.5W 。
求电源电压U 和R 0的阻值。
解析：方法一：直接求解法。
闭合开关S 时，R 0和R W 串联，R W 的电功率已知，但R W的阻值未知，故可采用P U IW W W =列式。
串联电路中，U U U I I U R W W =-==0000，， 故W U U U R =-()000把变阻器滑片P 移到两次不同位置时的数据代入得：1010100W U V V R =-() ① 75550.()W U V V R =- ②解①②式得U V R ==20100，Ω方法二：不变量求解法。
变阻器滑片P 移动前后，电路中电流和用电器两端电压及用电器消耗的电功率将发生改变，但可认为电源电压U 和R 0不变。
我们可利用电源电压U 前后分别列式，把电路变化前后联系起来。
串联电路中，U U U U P I U P I U P R U W W W W W =+=+=+=+0000000把变阻器滑片P 移到两次不同位置的数据代入得：U V WR V =+1010100 ① U V WR V =+57550. ②因U 相等，故101010575500V WR V V WR V+=+. 解得R 010=Ω 代入①或②得U V =20方法三：比例求解法。
电学中有两类用比例解决的问题。
一类是用电学公式建立的比例关系。
如I U R=，当U 一定时，I 与R 成反比，R 一定时，I 与U 成正比。
电学综合测试题
电学综合测试题一、选择题1. 电流的单位是（）。
A. 伏特B. 安培C. 欧姆D. 瓦特2. 电阻的计算公式是（）。
A. R = V/IB. R = I^2/VC. R = V^2/ID. R = I/V^23. 交流电与直流电的主要区别在于（）。
A. 电流的方向B. 电流的大小C. 电流的频率D. 电流的相位4. 法拉第电磁感应定律表明，感应电动势的大小与（）成正比。
A. 磁场强度B. 导线长度C. 磁通量的变化率D. 电流的大小5. 在一个闭合电路中，如果电阻增加，电流的变化是（）。
A. 增加B. 减少C. 不变D. 可能增加也可能减少二、填空题1. 欧姆定律的公式是______________________。
2. 电流通过导体时会产生热量，这种现象称为______________________。
3. 电容器的主要功能是储存______________________。
4. 交流电的有效值是其最大值的______________________倍。
5. 电磁波的传播不需要______________________。
三、简答题1. 请简述基尔霍夫电流定律和基尔霍夫电压定律。
2. 什么是交流电的频率和周期？3. 电磁感应是如何产生的？请举例说明其应用。
四、计算题1. 一个电阻为10欧姆的电阻器接在20伏特的直流电源上，求通过电阻器的电流。
2. 一个电容器的电容为200微法拉，当接在频率为50赫兹的交流电源上时，求电容器的电抗。
3. 一个交流电路中，电阻为50欧姆，感抗为30欧姆，求电路的总阻抗。
五、实验设计题设计一个实验来验证法拉第电磁感应定律，并说明实验的步骤、所需材料和预期结果。
六、论述题论述电力系统中线损的原因及其减少方法。
七、综合应用题一个家庭电路中，有一个功率为1000瓦的电热水器，一个功率为200瓦的电视机，以及一个功率为100瓦的冰箱。
如果电源电压为220伏特，求：1. 各个电器的电流是多少？2. 如果这些电器同时工作，总电流和总功率是多少？3. 假设电费为每千瓦时0.5元，这些电器连续工作8小时的电费是多少？请注意，以上题目仅供参考，实际测试题应根据具体的教学大纲和学生的学习水平进行调整。
初中电学综合试题及答案
初中电学综合试题及答案一、选择题（每题3分，共30分）1. 电路中，电流的流动方向是：A. 从电源的正极出发，经过用电器，回到电源的负极B. 从电源的负极出发，经过用电器，回到电源的正极C. 从电源的正极出发，经过用电器，再回到正极D. 从电源的负极出发，经过用电器，再回到负极答案：A2. 电阻的单位是欧姆，用符号表示为：A. ΩB. mΩC. kΩD. A答案：A3. 以下哪个选项是串联电路的特点：A. 各处电流相同B. 各处电压相同C. 各处电阻相同D. 各处功率相同答案：A4. 并联电路中，各支路电压的关系是：A. 各支路电压相等B. 各支路电压不等C. 各支路电流相等D. 各支路电流不等答案：A5. 电功率的计算公式是：A. P = UIB. P = I^2RC. P = U^2/RD. P = U^2/I答案：A6. 家庭电路中，保险丝的作用是：A. 连接电路B. 保护电路C. 照明D. 装饰答案：B7. 欧姆定律描述的是电压、电流和电阻之间的关系，其公式为：A. U = IRB. I = U/RC. R = U/ID. U = I^2R答案：A8. 电能表是用来测量的：A. 电功率B. 电能C. 电热D. 电势答案：B9. 以下哪个选项是并联电路的特点：A. 各支路电流相同B. 各支路电流不等C. 各支路电压不等D. 各支路电阻相同答案：B10. 电流通过导体时产生的热量与电流的平方成正比，与电阻成正比，与通电时间成正比，这个规律称为：A. 焦耳定律B. 欧姆定律C. 基尔霍夫定律D. 法拉第电磁感应定律答案：A二、填空题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流的比值称为该导体的_______。
答案：电阻2. 电路中，如果电流的流动方向与电子的流动方向相反，则电流的方向为_______。
答案：正极到负极3. 电容器是一种能够储存_______的电子元件。
初三物理电学综合专题试题答案及解析
初三物理电学综合专题试题答案及解析1.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：表1 R=10ΩU/V 1.0 1.6 2.2I/A0.10.160.22表2 U=2VR/Ω51020I/A0.40.2如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W ．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。
比较甲和丙图可以看出，改变通电螺线管线圈的缠绕方向，通电螺线管磁场方向改变。
比较乙和丙图可以看出，同时改变通电螺线管中电流方向和线圈的缠绕方向，通电螺线管磁场方向不变。
丁与甲同时改变通电螺线管中电流方向和线圈的缠绕方向，故磁场方向相同。
实验中通电螺丝管的极性可以通过小磁针的指向来确定，这里运用了转换法．我们可以用安培定则来判定通电螺丝管的极性与导线中电流方向的关系．根据安培定则，用手握住螺线管，大拇指指向螺线管的N极，弯曲的四指所指的方向即螺线管中的电流方向，见答案。
（2）实验室里面常用伏安法测电阻，原理为R=用电压表测导体两端的电压，用电流表测通过导体的电流，滑动变阻器起到保护电路和改变电路中的电流作用，其他仪器有电源、开关、导体和导线实验电路图见答案。
由欧姆定律I===0.1A电阻一定时，导体中的电流跟导体两端的电压成正比，故图象a能表示其关系；由图可知，电压表的示数为2.0V，电流表的示数为0.24A，灯泡的实际功率为：P=UI=2.0V×0.24A=0.48W；若“2.5V 0.3A”灯泡正常发光，要变为原来的灯泡两端的电压，变为原来的电路中的电流，所以应减小滑动变阻器的电阻，滑片向左移。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学综合三
一、填空﹙20分﹚
1、家用电煲是利用电流的 效应制成的，铭牌上标示的电功率越大的电饭煲，其电阻值越 。
2、如图1所示的小实验，用手快速拨动风扇叶片带动转子转动， 这现小灯泡发光，微风电扇居然变成了“发电机”！该实验说 明了磁能够产生 ，在此现象中 转化为电能。
3、一个标有“220V 500W ”的电炉子，电阻是 ，正常工作时，电流是 。
4、为研究温度对种子发芽的影响，课外活动小组要做一只电烘箱，要求在60s 内产生9680J 的热量,使用的电源电压为220V ,则该电烘箱电热丝的电阻应为 ;若手边只有阻值为400欧、800欧和1200欧的电热丝各一根，要得到所需的电阻，你的方法是 。
5、如下图2甲、乙所示的两个演示实验中，演示磁场对电流作用的是 ；演示电磁感应现象的是 。
6、如图3所示的电路中，电源电压不变，当闭和开关S ，滑动变阻器的滑片P 从中点向上移动时，则A 的示数将 ，V 的示数将 ，（选填“增大”、“减小”、或“不变”）。
7、如图4所示是目前市场上销售的一种“ 小夜灯”，它是一种既省电又装饰照明作用的灯具。
（1）“小夜灯”正常发光时的电功率是 ，当“小夜灯”插入家庭电路的插座上时，它与其他用电器的连接关系是 （填“串联”或“并联”）。
（2）当“小夜灯”正常发光时，通过它的电流是 。
8、如图5所示的电路中，1、2、3是在电表（两个电压表、一个电流表）闭合开关S ，灯L 1与L 2串联，电路中 是电流表
9、人类互相传递信息的方式多种多样，请你举出两例：
（1） 。
（2） 。
其中比较好的是第 种，原因是 。
二、选择﹙24分﹚
1、小明家住在多年前修建上午老房子里，家里的电线绝缘层老化严重，有一天，小明的妈妈在用电饭煲做饭的同时用电炒锅炒菜，小明突然发现房里的导线冒烟了，他应该首先采取的措施是（ ）
A 、立刻给在外地出差的爸爸打电话
B 、立即打电话通知供电局停电
C 、马上到门口把自己家的电源总开关断开
D 、赶紧用水把火浇灭 2、关于公式R=U/I ，下列说法正确的是（ ）
A 、导体的电阻和导体两端的电压成正比
B 、导体的电阻与通过导体的电流成反比
C 、导体的电阻与导体两端的电压成反比，与通过导体的电流成反比
D 、导体的电阻与导体两端的电压和通过导体的电流都无关。
3、为了判断一根钢棒是否有磁性，小明进行了如下几组小实验，其中不能达到目的的是（ ） A 、让钢棒靠近铁屑，铁屑被吸引，则钢棒具有磁性。
B 、用细线将钢棒点起来，使它能在水平面内自由转动，静止时总是指南北方向。
则钢棒具有磁性
C 、让小磁针靠近钢棒，若钢棒与小磁针相互排斥，则钢棒具有磁性
D 、让小磁针靠近钢棒，若钢棒与小磁针相互吸引，则钢棒具有磁性
4、如下图6所示的四个电路中，电源电压U 相同，R 1<R 2，电路消耗的总功率由大到小的顺序是（ ） A 、甲、乙、丙、丁 B 、丁、丙、乙、甲 C 、丁、甲、乙、丙 D 、丙、乙、甲、丙
5、如图7所示，当闭合开关后，能直接测量小灯泡两端电压或电流的电路图是（ ）
6、闭合开关S后，甲、乙两个小磁针静止在图8所示的位置，他们的北极分别是（）
A、a端和c端 B 、b端和d端
C 、a端和d端
D 、b端和c端
7、实验装置如右图9所示，蹄形磁铁
置于水平桌面，当开关闭合时以下分析正确的
A 、导
ab体在磁场中因受力而运动
B
、导体ab中有感应电流产生
C、如导体ab水平相左运动，电表指针发生偏转
D、如导体ab竖直向上运动，电表指针发生偏转
8、如图10所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=4
欧，变阻器最大阻值为15欧，电流表的量程为0—0.6A，电压表的量程
为0—3V，为了保护电表，变阻器接入电路的阻值范围是（）
A 、3.5~8欧B、2~3.5欧
C、0~3.5欧
D、0~3.5欧
9、如右图所示，L1、L2是两个完全相同的灯泡，闭合开关S后，L1、L2均正常发光，过一会儿，；两灯突然熄灭，若用一根导线先后连接开关S后的两端和电阻R的两端，电路均无变化，L1、L2仍不亮，若用电压表测L2两端电压其为额定电压，则此可判定（）
A 、电阻R坏了B、开关S损坏了
C 、L1的灯丝断了D、L2的灯丝断了
10、关于电磁波下列说法正确的是（）
A、电磁波具有能量
B、.电磁波具有电能
C、电磁波在真空中的传播速度是3×102m/s
D、.电磁波的频率越高,波长越长
11、我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要，下图12的各种做法中，符合安全用电原则的是（）
12、日光灯启动使旁边的半导体收音机中会发出“喀喀”的声音，关于其原因，下列说法中不正确的是（）
A、收音机是一个电台，日光灯启动器是接收装置
B、日光灯启动器相当于一个电台，收音机是接收装置
C 、日光灯启动时向外发射电磁波，被收音机接收后发出“喀喀”声
D 、日光灯启动时电路电流迅速变化，在周围产生电磁波。
三、实验与作图﹙15分﹚
1、请在图13中标出小磁针的N 级和电源的正、负极。
2、用如下图14甲所示器材测定小灯泡的额定功率，一只小灯泡的额定电压 为3.8V ，电阻约为10~20欧。
﹙1﹚用笔画线代替导线，将图14中器材连成电路。
﹙2﹚一位同学连好电路，闭合开关时，发现灯泡特别亮，立即移动滑动变阻 器的滑片位置，灯泡亮度不变，这说明 。
﹙3﹚实验中调节变阻器，使电压表示数为3.8V 时，电流表的示数如图14乙所示，则该灯泡的额定功率为 。
3、
x 各组同学都提出了自己的设计方案，下列是两组同学的设计情况
﹙1﹚甲组同学决定采用伏安法，请你在下面虚线方框内帮他们画出实验电路图，并说明所需测量的物理量；
① ② 。
﹙2﹚乙组同学设计了不同的方案，经过讨论后同学们达成共识，设计的电路如上图，以下是他们的实验操作步骤； ①按电路图连接好实物电路； ②
③ 。
﹙2﹚请你用所测物理量写出两种方案未知电阻的数学表达式：
甲组：
乙组： 。
4、在测量小灯泡的电功率时，用电流表测量通过小灯泡的电流，用电压表测量小灯泡两
端电压，得到了下表中的数据，其中第三次实验中，电流表示数如下图14所示：
（1）第三次实验中电流表示数是 ；灯泡功率是。
（2）通过分析表中的数据你有哪些发现？（写出一条） 四、计算﹙11分﹚
1、 R 1、R 2两个电阻并联后接到一个电源上，已知R 1 =20欧， R 2=30欧，测得电路中总电流为1安， 求①R 1中电流I 1 ②R 1功率多大？
2、浴霸是安装在浴室可供取暖和照明的家用电器，某浴霸的铭牌和简化电路图如下，图15中L 为照明灯，L 、L 是两个额定功率都为275W 的红外线取暖灯。
问：（1）浴霸工作时，为了使取暖功率达到550W ，应闭合的开关是 。
（2）照明灯正常工作时，电阻多大？ （3）同时正常工作30min,消耗多少电能？。
