烘炉质量对耐火混凝土炉顶使用寿命的影响
干熄炉斜道区耐火材料损毁问题的浅见
1 干熄炉斜道区耐火材料损毁的原因1.1 斜道区耐火材料损毁的现状干熄焦工程是一项先进的环保和能源再利用工艺技术，对减少环境污染，节省水资源、能源再利用和提高焦炭质量具有重要作用和意义，是国家发展改革委员会制定的十大节能工程之一。
但近几年来，干熄焦工程推广进度不快，全国需改造成干熄焦的焦炉约2200座左右，而至今投产的不到100座，究其原因虽很多，但干熄焦斜道区（俗称牛腿）的耐火材料达不到设计和使用年限，损毁严重，迫使干熄炉停产检修而造成业主困扰和经济损失是一大制约因素。
如昆钢、马钢、南钢等干熄炉均在投产一年内发生过斜道区耐火材料的裂纹、断裂、损毁而被迫停产检修。
1.2 干熄炉斜道区的破损原因在干熄焦装置正常操作时，循环风量应与排焦量相匹配。
当排焦量增大时，循环风量也应相应增大，但每次增加循环风量的幅度不能太大。
循环气体流经干熄炉的冷却段时，从斜道区进入环形风道，会带走一部分焦炭。
斜道区的耐火材料不仅受到焦炭向下流动时的冲击力，还受到向上的循环气体夹带焦粉的冲刷。
而且，焦炭、循环气体以及耐火材料的温度沿斜道高度连续变化，特别是斜道区下部的温度在300～700℃之间变化，会产生很大的热应力，从而造成耐火材料的拉裂、剥落等，图1中示出了斜道区牛腿的破损情况。
图1 干熄炉斜道区牛腿的破损情况2 保证干熄炉斜道区耐火材料质量的措施目前，干熄炉斜道区耐火材料大多采用莫来石碳化硅砖及配套胶泥，但在使用中仍存在一些问题。
为此，我公司在斜道区耐火材料制作和砌筑等方面采取了以下措施，有效地保证了干熄炉斜道区耐火材料的质量。
（1）重视原材料的纯净度和理化指标。
生产莫来石碳化硅砖及配套胶泥的主要原料有莫来石、碳化硅和氧化铝超微粉等。
其中莫来石又可分为天然莫来石、烧结莫来石和电熔莫来石；碳化硅有97碳化硅、93碳化硅、90碳化硅等品种；氧化铝超微粉有α-Al2O3、研磨Al2O3等，根据细度不同又可以分为各种品种。
在干熄炉斜道区复杂恶劣的工况条件下，原料应该有很高的纯净度，很好的活性，宏观有很好的颗粒形状，微观组织结晶均匀、结晶相和晶粒形状要好，并成网状结构。
锅炉烘炉、煮炉的技术要求
锅炉烘炉、煮炉新安装的锅炉、经大修和改造的锅炉在投入运行前都必须进行烘炉、煮炉。
这时对锅炉、辅机安装和制造质量的一次全面检查，也是正式运行前必须进行的一个环节。
一、烘炉（一）烘炉的目的及方法新安装的锅炉在炉墙内、耐火混凝土及磨面层内部都含有大量水份.烘炉的目的是对新安装的锅炉炉墙进行缓慢烘热，使炉墙中的水份缓慢逸出,达到一定的干燥程度，确保炉墙的热态运行质量。
防止锅炉运行时由于炉墙潮湿，急骤受热后水份大量蒸发，急剧膨胀不均而造成炉墙变形、开裂。
此外，烘炉还可使炉墙的灰缝达到比较好的强度，提高炉墙耐高温的能力。
烘炉的方法目前主要有两种，即火焰烘炉法和蒸汽烘炉法。
烘炉时，应根据各种不同的锅炉型号，是轻型炉墙还是重型炉墙,当时、当地的气候条件等因素确定升温曲线。
按确定好的升温方案进行烘炉.要注意绘制升温曲线,并将其存入锅炉技术档案。
（二）烘炉应具备的条件1、锅炉本体及工艺管道全部安装完毕，水压试验合格。
炉墙砌筑和管道保温工作全部结束,并检查验收合格.炉膛、烟、风道都已安装完毕,保温结束，内部清理干净，外部拆除脚手架并将周围场地清扫干净。
2、送风机、引风机、除尘器、制粉、喷油及锅炉附属设备安装完毕，并经单体试车合格。
3、锅炉的热工及电气仪表安装完毕并调试合格，汽包及联箱的膨胀指示器安好并调整到位。
4、按技术文件的要求选好炉墙测温点和取样点，并准备好温度计和取样工具。
5、有旁通烟道的省煤器应关闭主烟道挡板，使用旁通烟道.无旁通烟道时,省煤器循环管路上阀门应开启。
6、开启锅炉上所有排气阀和过热器集箱上的疏水阀.7、准备好木材、煤等燃料，用于链条炉排上的燃料中的不得有铁钉、铁器,准备好各种工具、器材及用品（包括检查、现场照明等)。
8、编制烘炉方案及烘炉曲线,对参加烘炉人员进行技术交底,并准备好有关烘炉的记录表。
烘炉人员都已经过培训合格，并排列值班表，按要求，准时到岗.9、冲洗锅炉，注入处理合格的软水，并上水至正常水位。
烘炉的使用技巧及故障排查方法
烘炉的使用技巧及故障排查方法烘炉是一种非常常见的加热设备，广泛应用于工业生产中的烘干、烧结、退火等工艺。
正确的使用技巧可以确保烘炉的高效运转，同时，了解故障排查方法可以帮助及时解决问题，提高生产效率。
本文将介绍烘炉的使用技巧以及常见故障排查方法。
一、烘炉的使用技巧1. 温度控制烘炉的温度控制是关键，合理的温度控制可有效提高产品的质量和良品率。
在开始烘炉前，首先预热炉体，保证温度均匀。
在设定温度时，应根据不同的产品要求进行设置，但务必注意不要超过炉内材料的耐受温度范围，避免材料变形或烧损。
2. 进出料方式烘炉的进出料方式有多种，如手动、机械、自动等。
根据实际情况，选择适当的进出料方式，以确保安全、高效的操作。
在进出料时，要注意操作平稳，避免材料因受力过大而损坏。
3. 加热均匀性烘炉的加热均匀性直接关系到产品的质量，应特别关注。
在使用过程中，可以采用旋转炉体、增加加热源等方式，使加热均匀性得到改善。
此外，定期清洁和维护炉体内部，清除积灰和杂质，也可以提高加热均匀性。
4. 环境控制烘炉使用时需要保持适宜的环境条件。
尽量避免强光照射、潮湿等影响烘炉正常运行的因素。
在使用过程中，需要定期清理和维护烘炉周围的环境，确保无积尘、无杂质。
二、烘炉故障排查方法1. 无法启动若烘炉无法启动，首先检查电源是否正常，并确保开关处于合适的位置。
如果电源正常，可能是由于传感器或电路故障引起，需要检查相关部件，并及时更换或修复。
2. 温度异常若烘炉温度异常，可能是由于温度控制器故障、加热元件老化或损坏引起。
此时，需要检查温度传感器的工作状态，确认加热元件是否正常工作，并根据需要进行更换或修复。
3. 加热不均匀若烘炉加热不均匀，可能是由于加热元件寿命不一、炉体内积灰或杂质等原因。
可以通过检查加热元件的状况，清洁炉体内部，以及调整加热源的位置等方式来解决问题。
4. 温度偏差若烘炉温度显示与实际温度偏差较大，可能是由于传感器老化、控制器故障或设定参数错误等原因。
工业炉烘炉制度
第五章工业炉烘炉制度工业炉砌成后，在投产前必须进行烘炉，烘炉是按照预定的烘炉曲线进行的。
其目的是排除砌体中的水分，并使砖的转化完全，避免砌体产生开裂和剥落现象，而影响炉衬的使用寿命。
通过烘炉可以对炉子的供热、空气循环、水冷系统、传动装置以及炉子工作温度进行一次考验，以便满足生产要求。
同时，通过烘炉又可以对炉子的制造或修理进行一次最现实的检查。
第一节烘炉曲线烘炉时必须遵守的升温速度、保温时间以及用时间－温度来表示的图表，称为烘炉曲线。
1．烘炉的3个阶段(1) 水分排出期炉子升温从常温至200℃是泥浆中的水分以及砌体内的部分潮气的排出期。
这时必须打开炉门，同时在200℃时要保温较长的时间，以保证水分的充分排出。
(2) 砌体膨胀期从200~600℃期间，是砌体开始膨胀及膨胀变形期，这时应缓慢升温，如果升温快，往往容易因砌体急剧膨胀而产生裂纹、损坏。
特别是硅砖或铬镁砖，则膨胀更为严重，在此期间更应注意升温速度，一般建议升温速度不超过50℃/h。
(3) 保温期在600℃以上可随炉子工作温度的不同而确定升温速度和保温时间，每升高100~200℃，也应适当保温一段时间，过急往往容易损坏砌体。
2．影响烘炉曲线的因素(1) 烘炉时间的长短与炉子大小、耐火材料性能、修炉季节及施工方法等有关，如厚度大的砌体所需时间比厚度小的砌体长；硅砖砌体比耐火粘土砖砌体长；冬季施工的砌体比夏季施工的砌体长(长10～20%)；耐火混凝土砌体比耐火砖砌体长。
总之，炉子越大烘炉时间就越长，但最小的炉子，其烘炉时间也不应低于20h。
(2) 烘炉升温速度主要取决于砌体的热膨胀情况。
如一般耐火粘土砖、高铝砖的砌体可按25~50℃/h的升温速度升温，耐火混凝土的砌体可按10~20℃/h的速度升温。
(3) 烘炉的保温温度和保温时间主要取决于砌体水分(游离水和结晶水)的排出和砖的晶型转化的胀缩情况。
3．燃料炉的烘炉曲线(1) 燃料炉的烘炉时间见表5－1。
万吨生产线耐火材料烘烤和投料操作的注意事项
万吨生产线耐火材料烘烤和投料操作的注意事项徐州中联水泥有限公司徐基军我公司10000TD生产线是德国伯林休斯公司和天津水泥工业设计院共同开发研制的，窑尾为柏林休斯研制的双系列低压损五级旋风预热器带MSC分解炉，窑规格：6.4/6.0/5.8*90m，2004年投产。
本文介绍耐火材料烘烤和投料操作的几点注意事项。
1.耐火材料的烘烤1.1容易出现的问题由于窑直径较大，耐火材料厚【为250】，在烘烤过程中蓄热时间比较长，烘烤是否得当，是影响耐火材料使用寿命和窑系统投料是否成功的重要因素。
耐火材料烘烤不当，可能导致投料时间长，窑前长时间低温，严重时会跑生料。
同时由于投料时间长，窑内操作不稳定，可能出现窑内和预热器耐火材料炸裂脱落等事故，给系统运行带来安全隐患。
2004—2006年多次出现过上述问题。
烘烤时的注意事项1】新窑共96 h.。
其中：低温25—300 24 h.；中温300---650 50 h.；高温650—1100 22 h.。
2】当停窑超过2天，窑内降至常温时，如不更换耐火材料、小面积的挖补或换砖长度小于10米，升温15 h.。
3】换砖长度在10—20米之间或窑40米以后换砖长度大于20米时，升温18 h.4】换砖长度大于20米，或窑口、窑尾【含舌板】和窑头罩换浇注料时。
升温20 h.。
5】停窑2天，没有换耐火材料，处于熄火，筒体温度在100℃左右时，升温12 h.，升温速率为70℃/ h.；尾温在650℃时，升温速率在75℃/h.烘烤坚持慢升温不回头，在烘烤过程中，系统不得出现CO，以窑尾温度和窑筒体温度变化为主要参数，以分解炉出口，C5出口温度作为参考来控制温度变化。
2.投料时的操作2.1 风、煤、料和窑速的匹配投料时由于系统波动较大，最主要的是控制好风、煤、料和窑速的匹配。
以料定煤，以煤定风。
烘烤到可以投料的温度时，以额定喂料的30%投料；在额定喂料量的80%以下时，按5%的梯度增加投料量，以0.2的幅度提窑速；在额定投料量的80%以上时，以2—3的梯度增加投料量，以0.1的幅度提窑速。
窑炉生产参数控制对制品质量与能耗的影响(精)

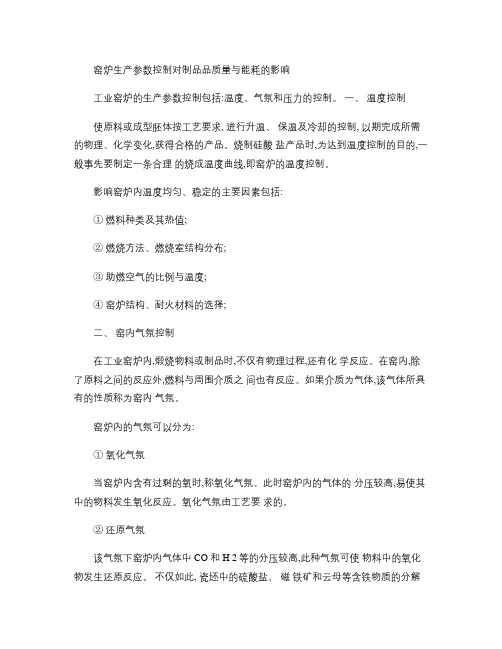

窑炉生产参数控制对制品品质量与能耗的影响工业窑炉的生产参数控制包括:温度、气氛和压力的控制。
