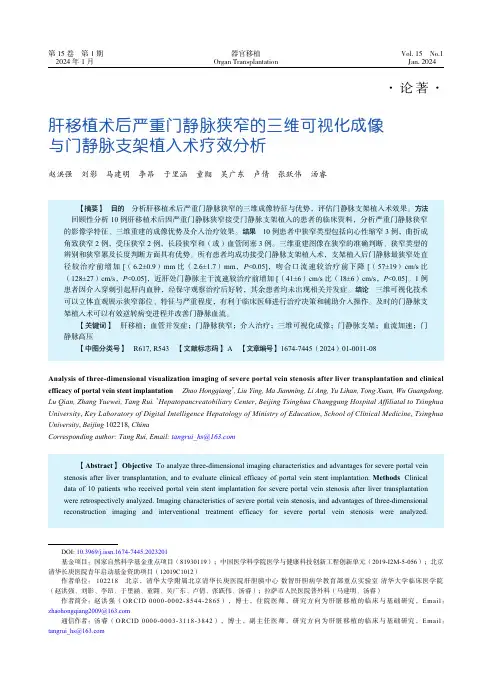

肝移植术后严重门静脉狭窄的三维可视化成像与门静脉支架植入术疗效分析
· 论著·肝移植术后严重门静脉狭窄的三维可视化成像与门静脉支架植入术疗效分析赵洪强 刘影 马建明 李昂 于里涵 童翾 吴广东 卢倩 张跃伟 汤睿【摘要】 目的 分析肝移植术后严重门静脉狭窄的三维成像特征与优势，评估门静脉支架植入术效果。
方法 回顾性分析10例肝移植术后因严重门静脉狭窄接受门静脉支架植入的患者的临床资料，分析严重门静脉狭窄的影像学特征、三维重建的成像优势及介入治疗效果。
结果 10例患者中狭窄类型包括向心性缩窄3例，曲折成角致狭窄2例，受压狭窄2例，长段狭窄和（或）血管闭塞3例。
三维重建图像在狭窄的准确判断、狭窄类型的辨别和狭窄累及长度判断方面具有优势。
所有患者均成功接受门静脉支架植入术，支架植入后门静脉最狭窄处直径较治疗前增加[（6.2±0.9）mm 比（2.6±1.7）mm ，P <0.05]，吻合口流速较治疗前下降[（57±19）cm/s 比（128±27）cm/s ，P <0.05]，近肝处门静脉主干流速较治疗前增加[（41±6）cm/s 比（18±6）cm/s ，P <0.05]。
1例患者因介入穿刺引起肝内血肿，经保守观察治疗后好转，其余患者均未出现相关并发症。
结论 三维可视化技术可以立体直观展示狭窄部位、特征与严重程度，有利于临床医师进行治疗决策和辅助介入操作。
及时的门静脉支架植入术可以有效逆转病变进程并改善门静脉血流。
【关键词】 肝移植；血管并发症；门静脉狭窄；介入治疗；三维可视化成像；门静脉支架；血流加速；门静脉高压【中图分类号】 R617, R543 【文献标志码】 A 【文章编号】 1674-7445（2024）01-0011-08Analysis of three-dimensional visualization imaging of severe portal vein stenosis after liver transplantation and clinical efficacy of portal vein stent implantation Zhao Hongqiang *, Liu Ying, Ma Jianming, Li Ang, Yu Lihan, Tong Xuan, Wu Guangdong,Lu Qian, Zhang Yuewei, Tang Rui. *Hepatopancreatobiliary Center , Beijing Tsinghua Changgung Hospital Affiliatal to Tsinghua University , Key Laboratory of Digital Intelligence Hepatology of Ministry of Education , School of Clinical Medicine , Tsinghua University , Beijing 102218, ChinaCorresponding author: Tang Rui, Email: ******************【Abstract 】 Objective To analyze three-dimensional imaging characteristics and advantages for severe portal vein stenosis after liver transplantation, and to evaluate clinical efficacy of portal vein stent implantation. Methods Clinical data of 10 patients who received portal vein stent implantation for severe portal vein stenosis after liver transplantation were retrospectively analyzed. Imaging characteristics of severe portal vein stenosis, and advantages of three-dimensional reconstruction imaging and interventional treatment efficacy for severe portal vein stenosis were analyzed.DOI: 10.3969/j.issn.1674-7445.2023201基金项目：国家自然科学基金重点项目（81930119）；中国医学科学院医学与健康科技创新工程创新单元（2019-I2M-5-056）；北京清华长庚医院青年启动基金资助项目（12019C1012）作者单位： 102218 北京，清华大学附属北京清华长庚医院肝胆胰中心 数智肝胆病学教育部重点实验室 清华大学临床医学院（赵洪强、刘影、李昂、于里涵、童翾、吴广东、卢倩、张跃伟、汤睿）；拉萨市人民医院普外科（马建明、汤睿）作者简介：赵洪强（ORCID 0000-0002-8544-2865），博士，住院医师，研究方向为肝脏移植的临床与基础研究，Email ：*************************通信作者：汤睿（ORCID 0000-0003-3118-3842），博士，副主任医师，研究方向为肝脏移植的临床与基础研究，Email ：******************第 15 卷 第 1 期器官移植Vol. 15 No.1 2024 年 1 月Organ Transplantation Jan. 2024 Results Among 10 patients, 3 cases were diagnosed with centripetal stenosis, tortuosity angulation-induced stenosis in 2 cases, compression-induced stenosis in 2 cases, long-segment stenosis and/or vascular occlusion in 3 cases. Three-dimensional reconstruction images possessed advantages in accurate identification of stenosis, identification of stenosis types and measurement of stenosis length. All patients were successfully implanted with portal vein stents. After stent implantation, the diameter of the minimum diameter of portal vein was increased [(6.2±0.9) mm vs. (2.6±1.7) mm, P<0.05], the flow velocity at anastomotic site was decreased [(57±19) cm/s vs. (128±27) cm/s, P<0.05], and the flow velocity at the portal vein adjacent to the liver was increased [(41±6) cm/s vs. (18±6) cm/s, P<0.05]. One patient suffered from intrahepatic hematoma caused by interventional puncture, which was mitigated after conservative observation and treatment. The remaining patients did not experience relevant complications. Conclusions Three-dimensional visualization technique may visually display the location, characteristics and severity of stenosis, which is beneficial for clinicians to make treatment decisions and assist interventional procedures. Timely implantation of portal vein stent may effectively reverse pathological process and improve portal vein blood flow.【Key words】Liver transplantation; Vascular complication; Portal vein stenosis; Interventional therapy; Three-dimensional visualization imaging; Portal vein stent; Accelerated blood flow; Portal hypertension术后门静脉狭窄是肝移植主要的血管并发症之一，尽管发生率低，但可能造成移植物丢失、患者死亡等严重后果[1]。
基于脉象分析的亚健康状态识别
基于脉象分析的亚健康状态识别莫太平;王彦丽【摘要】为了提高国民健康水平,快速检测亚健康状态,通过研究人体脉象的变化,设计了用于亚健康识别的脉象检测系统.该系统分为信号采集模块和分类识别模块.信号采集模块使用压力传感器采集人体脉搏信号,对信号中存在的噪声干扰,运用8层小波分析对脉搏信号进行滤波去噪,并对去噪后的波形进行周期化分割和重采样,提高了提取的特征值精度.分类识别模块根据特征值构建特征向量,并通过支持向量机建立亚健康分类模型,对健康人群和亚健康人群的脉搏信号进行分类识别.实验结果表明,该系统对亚健康状态的识别达到了较高的准确率.%In order to improve the national health level and rapidly detect the sub-health status,the changes in the human body pulse are studied,the pulse detection system is designed.The system is divided into signal acquisition module and clas-sification recognition module.The signal acquisition module uses the pressure sensor to collect the pulse signal.For the noise interference in the signal,the pulse signal is denoised by 8-layer wavelet analysis,and the denoised waveform is seg-mented and resampled.The accuracy of the extracted eigenvalues is improved.The classification recognition module establi-shes the eigenvector according to the eigenvalue and the sub-health recognition model through the support vector machine. The experimental results show that the system has higher accuracy in the recognition of sub-health status.【期刊名称】《桂林电子科技大学学报》【年(卷),期】2017(037)006【总页数】5页(P442-446)【关键词】亚健康;脉诊;小波分析;支持向量机【作者】莫太平;王彦丽【作者单位】桂林电子科技大学电子工程与自动化学院,广西桂林 541004;桂林电子科技大学电子工程与自动化学院,广西桂林 541004【正文语种】中文【中图分类】TP3随着科技的进步，人类的生存压力逐渐增大，越来越多的人群处于亚健康状态。
医疗数据分析中的可视化技术研究
医疗数据分析中的可视化技术研究在当今数字化的时代，医疗领域产生了海量的数据。
这些数据包含了患者的基本信息、症状、诊断结果、治疗方案以及后续的康复情况等。
如何有效地分析和理解这些复杂且庞大的数据，成为了医疗领域的重要挑战。
可视化技术作为一种强大的工具，为医疗数据分析带来了新的机遇和可能。
一、医疗数据的特点与分析需求医疗数据具有多源性、高维度、复杂性和动态性等特点。
不同的医疗设备、信息系统和医疗机构都在不断产生各种类型的数据，如电子病历、医学影像、实验室检测结果等。
这些数据不仅数量巨大，而且结构多样，包含了文本、数字、图像等多种形式。
医疗数据分析的需求主要包括疾病监测、医疗质量评估、治疗效果评估、医疗资源优化配置等方面。
例如，通过对某种疾病在特定地区和人群中的发病情况进行分析，可以及时采取预防措施；评估不同治疗方案对患者的效果，有助于为患者提供个性化的医疗服务；分析医疗资源的使用情况，能够合理分配资源，提高医疗系统的效率。
二、可视化技术在医疗数据分析中的作用可视化技术能够将复杂的数据以直观、易懂的图形、图表等形式呈现出来，帮助医疗专业人员更快速、准确地理解数据。
首先，它有助于发现数据中的模式和趋势。
例如，通过绘制患者体温、血压等生命体征的变化曲线，可以清晰地看到病情的发展趋势。
其次，可视化能够揭示数据之间的关系。
比如，将药物使用情况与治疗效果相关联，直观地展示出药物的有效性。
再者，可视化可以帮助发现异常值和离群点。
在大量的医疗数据中，某些异常的数据可能预示着特殊的病情或治疗反应，通过可视化能够快速识别。
三、常见的医疗数据可视化形式1、折线图和柱状图折线图常用于展示连续数据的变化趋势，如患者的血糖水平随时间的变化。
柱状图则适用于比较不同类别或分组的数据，例如不同科室的患者数量。
2、饼图用于表示各类别所占的比例关系，比如某种疾病在不同年龄段的分布比例。
3、箱线图能够直观地反映数据的分布情况，包括四分位数、异常值等，对于评估治疗效果的稳定性很有帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

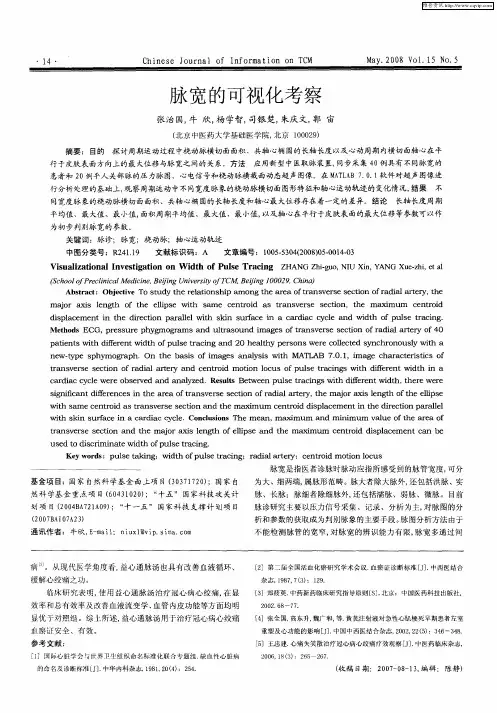

关于脉宽的可视化考察【摘要】：目的探讨周期运动过程中桡动脉横切面面积、共轴心椭圆的长轴长度以及心动周期内横切面轴心在平行于皮肤表面方向上的最大位移与脉宽之间的关系。
方法应用新型中医取脉装置，同步采集40例具有不同脉宽的患者和20例平人关部脉的压力脉图、心电信号和桡动脉横截面动态超声图像。
在MATLAB7.0.1软件对超声图像进行分析处理的基础上，观察周期运动中不同宽度脉象的桡动脉横切面图形特征和轴心运动轨迹的变化情况。
结果不同宽度脉象的桡动脉横切面面积、共轴心椭圆的长轴长度和轴心最大位移存在着一定的差异。
结论长轴长度周期平均值、最大值、最小值，面积周期平均值、最大值、最小值，以及轴心在平行于皮肤表面的最大位移等参数可以作为初步判别脉宽的参数。
【关键词】脉诊脉宽桡动脉轴心运动轨迹Abstract：Objective To study the relationship among the area of transverse section of radial artery， the major axis length of the ellipse with same centroid as transverse section， the maximum centroid displacement in the direction parallel with skin surface in a cardiac cycle and width of pulse tracing. Methods ECG， pressure phygmograms and ultrasound images of transverse section of radial artery of 40 patients with different width of pulse tracing and 20 healthy persons were collected synchronously with a new-type sphymograph. On the basis of images analysis with MATLAB 7.0.1， image characteristics of transverse section of radial artery and centroid motion locus of pulse tracings with different width in a cardiac cycle were observed and analyzed. Results Between pulse tracings with different width， there were significant differences in the area of transverse section of radial artery， the major axis length of the ellipse with same centroid as transverse section and the maximum centroid displacement in thedirection parallel with skin surface in a cardiac cycle. Conclusions The mean， maximum and minimum value of the area of transverse section and the major axis length of ellipse and the maximum centroid displacement can be used to discriminate width of pulse tracing.Key words：pulse taking；width of pulse tracing；radial artery；centroid motion locus脉宽是指医者诊脉时脉动应指所感受到的脉管宽度，可分为大、细两端，属脉形范畴。
脉大者除大脉外，还包括洪脉、实脉、长脉；脉细者除细脉外，还包括濡脉、弱脉、微脉。
目前脉诊研究主要以压力信号采集、记录、分析为主，对脉图的分析和参数的获取成为判别脉象的主要手段。
脉图分析方法由于不能检测脉管的宽窄，对脉宽的辨识能力有限，脉宽多通过间接推导获得[1-2]。
本研究采用具有仿生柔性压力传感器与B超整合探头，并能同步获取心电信号的新型中医取脉装置，直接观察桡动脉运动的情况，并在MATLAB 7.0.1软件对超声图像进行分析处理的基础上，对周期运动过程中，不同宽度脉象的桡动脉横切面面积、共轴心椭圆的长轴长度以及横切面轴心在平行于皮肤表面方向上的最大位移进行了考察，从横切面图形特征和轴心运动轨迹角度对脉宽进行了初步探讨。
1 对象与方法1.1 检测对象和分组宽变脉和细变脉的采集对象为北京中医药大学东直门医院和第三医院住院患者，平脉采集对象为北京中医药大学研究生和教职工。
脉宽变组：共20例，全部为男性，年龄29～60岁，全部为洪脉，涉及肺部感染伴发热、脑梗死等疾病。
脉细变组：共20例，全部为男性，年龄30～52岁，全部为细脉，涉及慢性胃炎、溃疡性结肠炎、缺铁性贫血等疾病。
平脉组：共20例，全部为男性，年龄25～53岁，经体检均为健康人。
1.2 实验仪器选用本课题组自行研制开发的新型中医取脉装置。
该仪器将仿生柔性压力传感器、B型机械超声扫描探头和心电传感器整合，可同步采集Ⅱ导联心电信号、脉搏压力信号、桡动脉运动超声图像，多通道信号经放大、滤波处理，传送至计算机专门软件对其进行分析。
超声工作频率为10 MHz，机械扇形扫描方式，纵向分辨力≤0.2 mm，横向分辨力≤0.4 mm；帧频10～16帧/s；256灰阶，游标测量精度≤0.25 mm。
压力传感器工作灵敏度为0.25 mV/grF，响应时间为1.0 ms，重复性±0.2% S pan。
1.3 实验方法常规开启仪器，设置参数，令受试者安静10 min后，取仰卧位，外展右臂，直腕仰掌，自然放置于腕枕上；连接Ⅱ导联心电图；专人操作，调整整合探头，使之轻置于寸口关部并充分接触，同时探头一侧的白色标记点垂直于长轴方向(示扫描桡动脉横切面)，在超声耦合剂的介导下，启动脉诊信息采集系统；调节压力，观察实时脉图和寸口桡动脉实时运动变化情况，找到最适取脉压力，待各项指标趋于平稳后，开始记录标准Ⅱ导联心电图、压力脉图和B超图像。
1.4 脉象判定方法两位有经验的中医师双盲判定脉象，第三人通过观察脉图判定脉象[3]，三方结果一致者方可入选。
1.5 桡动脉横切面轴心的确定和参数的计算以与脉图同步心电图的R波为标志，选定1个心动周期，确定此心动周期内取脉装置B超探头采集到的图像序号，一般为6～12幅连续图像；应用MATLAB 软件进行图像的转换、分割等处理，最终确定每幅图像中桡动脉横切面的面积、与横切面共轴心的椭圆长、短轴长度，进一步确定平均值、最大值、最小值和帧间变化率[帧间变化率＝(周期最大值－最小值)/周期采样帧数]；确定轴心的坐标，构建一个心动周期内轴心的平面运动轨迹，其首尾相接，故可构成封闭图形[5]，可计算轨迹中在平行皮肤表面方向(X轴)上的最大位移。
每个受试者取5个心动周期，每个参数取平均值。
1.6 统计学方法采用SPSS13.0软件进行One-Way ANOVE分析。
2 实验结果不同宽度脉象，其周期运动过程中桡动脉横切面图形特征和轴心运动轨迹有一定差异。
脉宽对横切面面积、共轴心椭圆的长轴长度以及横切面轴心在平行于皮肤表面方向上的最大位移影响见表1～表3。
表1 脉宽对受试者桡动脉横切面面积的影响(略) 注：与脉宽变组比较，*P<0.05，**P<0.01；与平脉组比较，▲P<0.05，▲▲P<0.01(下同)表2 脉宽对受试者桡动脉横切面共轴心椭圆长轴的影响(略)表3 脉宽对一个心动周期内受试者桡动脉横切面轴心在平行于皮肤表面方向最大位移的影响(略)由表1可知，桡动脉横切面面积周期平均值、最大值、最小值3个参数，在脉宽变组和脉细变组、平脉组和脉细变组之间的差异具有非常显著性意义(均P<0.01)，而在脉宽变组和平脉组之间的差异没有统计学意义(P>0.05)，面积帧间变化率组间没有统计学差异(P>0.05)。
由表2可知，桡动脉横切面共轴心椭圆长轴的长度周期平均值、最大值、最小值3个参数，在脉宽变组和脉细变组、平脉组和脉细变组之间的差异具有非常显著性意义(P均小于0.01)，在脉宽变组和平脉组之间的差异具有显著性意义(P<0.05)，而长轴长度的帧间变化率在组间没有差异(P>0.05)。
由表3可知，一个心动周期内受试者桡动脉横切面轴心在平行于皮肤表面方向的最大位移，在平脉组和脉细变组之间的差异具有显著性意义(P<0.05)，而在脉宽变组和脉细变组、脉宽变组和平脉组之间的差异没有统计学意义(P>0.05)。
3 讨论“位、数、形、势”是晚清医家周学海提出的统领脉象的纲领。
脉宽属于脉形的范围。
目前的脉诊现代研究仍然以一维压力信号的获取分析作为主要手段，对脉形、脉势的检测辨识缺乏直接、有效的方法。
既往的文献显示，脉图分析获得的大量参数中，提示脉宽的特异性参数阙如[1-3]。
脉宽(洪脉和细脉)往往通过多个参数组合来进行判别，如主波波幅、重搏波波幅和降中峡与主波比值等。
本研究组将B超可视化技术引入中医脉诊研究，可直接观察寸口桡动脉三维运动，获得与脉宽密切相关的桡动脉横切面的图形特征和轴心运动规律，为检测脉形及脉宽这一脉象要素提供全新的方法。
B超可视化技术的引入使直接观测桡动脉运动成为可能。
脉宽是连续脉动过程中，医者体察到的脉管宽度。
由于脉诊是动态的体察过程，所以，脉宽除与桡动脉本身宽度有关外，还与桡动脉整体径向的运动幅度有关。
基于上述考虑，本研究从上述两个方面对脉宽进行了考察。
桡动脉横切面是近似椭圆的不规则形，所以，径向“宽度”无法直接测量。
本研究采取两个方法测量，其一，通过检测横切面面积来替代宽度的直接检测；其二，通过图像处理获得包含横切面的最小矩形，进而以横切面轴心为中心，以矩形的长、宽作为长轴、短轴，刻画共轴心椭圆。
该椭圆与横切面相接，能较好地反映横切面图形的似椭圆形，可以将该椭圆的长轴长度作为脉管宽度。
在上述方法的基础上，结合“周期整体”观念，本研究引入桡动脉横切面面积和共轴心椭圆长轴的周期平均值、周期最大值、周期最小值、周期帧间变化率等参数，从静态和动态两个角度对桡动脉的径向宽度进行了较为全面的分析。
