磴口电厂#2发电机抽穿转子安全技术措施范文
磴口电厂#2发电机抽、穿转子安全技术措施批准：审定审核:初审:编制：华润东北电力工程有限公司2014年07月07日发电机抽、穿转子方案1．概要为了优质、高效完成内蒙古华润金牛热电有限公司#2发电机抽、穿转子工作，特制定本次#2发电机抽、穿转子施工方案及安全技术措施。
2．适用范围本方案适用于内蒙古华润金牛热电有限公司QFSN-300-2 型汽轮发电机组的检修。
一、发电机抽转子（一）现场准备工作1、在发电机周围划出工作区，挂警告牌。
2、划出发电机转子存放场地，并放置好转子支架。
3、检查抽转子所需工具的完整性。
常用工具箱移动照明器具润滑油脂覆盖转子用帆布框式水平仪羊毛毡或胶皮转子支架专用吊带枕木轴颈滑块本体滑块滑板橡胶板专用钢丝绳转子专用牵引支架（二）抽转子前的必备条件1、滑环刷架已经拆除。
2、汽发对轮已分解。
3、汽、励两端上半大端盖已吊离。
4、励侧下半端盖中心下沉550mm。
5、汽侧风路隔板及风扇叶已拆除。
6、励侧风路隔板及风扇叶已拆除。
7、发电机两侧轴瓦已拆除，并装上转子支撑工具。
8、发电机转子转到使两极中心线处于垂直位置（即转子两个大齿在上、下垂直位置）。
9、转子做好位置标记。
（三）安装抽转子专用工具1、滑板安装：从励端将橡皮保护垫（橡胶板）和涂有润滑油脂的弧型滑板从励端拉入定子膛内，用绳索调整其与发电机定子铁芯同轴线；把保护垫和滑板的四角分别固定在机座两端，以防滑板轴向移动，并做好标记。
2、在汽、励两端定子端部及定子铁芯外露部分铺上帆布，并和滑板搭接，防止异物滑落入铁芯和线圈内。
3、滑块安装：用两台行车将转子抬起，再用汽端行车将转子汽端稍稍抬高，用励端行车将转子励端稍降低，将本体滑块从汽端塞到距转子汽端护环内侧约150mm处，并将滑块两端用Φ10mm的尼龙绳引出，保证滑块正直。
4、在汽侧轴颈上垫上橡皮或羊毛毡，将轴颈滑块装在轴颈上方，并稍微固定，滑靴底部匀涂一层润滑油脂。
5、牵引工具安装：在励侧连轴器上装好牵拉工具。
发电机穿转子安全技术措施(参考)

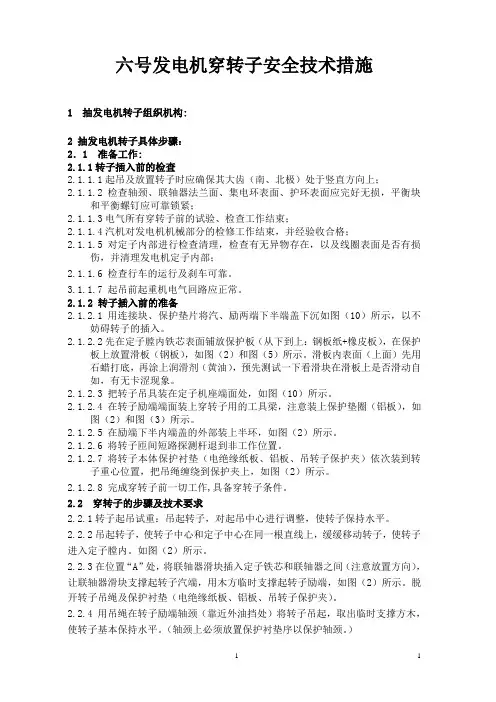

六号发电机穿转子安全技术措施1抽发电机转子组织机构:2 抽发电机转子具体步骤：2．1 准备工作:2.1.1转子插入前的检查2.1.1.1起吊及放置转子时应确保其大齿（南、北极）处于竖直方向上；2.1.1.2 检查轴颈、联轴器法兰面、集电环表面、护环表面应完好无损，平衡块和平衡螺钉应可靠锁紧；2.1.1.3电气所有穿转子前的试验、检查工作结束；2.1.1.4汽机对发电机机械部分的检修工作结束，并经验收合格；2.1.1.5 对定子内部进行检查清理，检查有无异物存在，以及线圈表面是否有损伤，并清理发电机定子内部；2.1.1.6 检查行车的运行及刹车可靠。
3.1.1.7 起吊前起重机电气回路应正常。
2.1.2 转子插入前的准备2.1.2.1 用连接块、保护垫片将汽、励两端下半端盖下沉如图（10）所示，以不妨碍转子的插入。
2.1.2.2先在定子膛内铁芯表面铺放保护板（从下到上：钢板纸+橡皮板），在保护板上放置滑板（钢板），如图（2）和图（5）所示。
滑板内表面（上面）先用石蜡打底，再涂上润滑剂（黄油），预先测试一下看滑块在滑板上是否滑动自如，有无卡涩现象。
2.1.2.3 把转子吊具装在定子机座端面处，如图（10）所示。
2.1.2.4 在转子励端端面装上穿转子用的工具梁，注意装上保护垫圈（铝板），如图（2）和图（3）所示。
2.1.2.5 在励端下半内端盖的外部装上半环，如图（2）所示。
2.1.2.6 将转子匝间短路探测杆退到非工作位置。
2.1.2.7 将转子本体保护衬垫（电绝缘纸板、铝板、吊转子保护夹）依次装到转子重心位置，把吊绳缠绕到保护夹上，如图（2）所示。
2.1.2.8 完成穿转子前一切工作,具备穿转子条件。
2.2 穿转子的步骤及技术要求2.2.1转子起吊试重：吊起转子，对起吊中心进行调整，使转子保持水平。
2.2.2吊起转子，使转子中心和定子中心在同一根直线上，缓缓移动转子，使转子进入定子膛内。
如图（2）所示。
抽、穿发电机转子起重作业安全技术措施(正式)
编订：__________________单位：__________________时间：__________________抽、穿发电机转子起重作业安全技术措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-5634-55 抽、穿发电机转子起重作业安全技术措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一、人员组织：下列人员必须到位1、厂部安全员2、检修部主任或副主任3、检修部安全员4、汽机、电气专业专工5、电机班、起重班班长或技术员6、起重负责人7、施工负责人8、施工人员钳工起重工行车司机二、作业人员要求：1、工作许可后，工作负责(联系)人须召集工作票上所列出人员，向工作组成员交待清楚工作任务，并进行安全和技术交底，并有针对性的进行提问，检查工作人员是否对交待的安全事项都清楚。
2、所有参加本次工作的人员应穿棉制工作服、戴好安全帽、手套等安全防护用品。
起重工作负责人开工前，必须亲自检查工作中使用的起重工器具应完好无损，特别应仔细检查起吊所用的卡环、葫芦、钢丝绳，禁止使用不合格的工器具。
进入发电机定子内施工人员必须身着连体服和软底胶鞋，严禁身上携带任何物品。
3、参加起重作业人员必须持证上岗，明确起重负责人统一指挥.起重工作负责人应由有经验的人员担任，工作组成员应明确工作方法、自己的工作职责和安全注意事项。
#6发电机抽穿转子方案
#6发电机抽穿转子方案措施一、施工方案（一）、抽发电机转子1、拆除汽端风叶并标号放置。
2、拆除热工及电气的相关探头及引线。
3、在励磁机机架上铺设道轨，把导轨用螺栓把紧在励磁机机架上。
4、转动转子使转子大齿朝正下方。
5、待汽机低压缸转子吊出后，将假轴接于转子汽侧对轮上，并将假轴（中、小轴）全部抽出。
6、在转子励端将转子用专用顶升转子工具顶起，使轴瓦顺利翻出，安装并固定滑车，用石棉纸作为垫片调整配重小车的高心。
小车上瓦盖上紧后，将配重筐吊至滑车上，并固定。
7、在转子汽端将转子用专用顶升转子工具顶起，使轴瓦顺利翻出。
用75吨行车大钩吊住假轴之小轴头，用二人夺将转子夺起。
拆汽励侧下端盖。
将下端盖下落至不影响转子抽出位置。
两侧各用两台5T倒链吊住。
8、用#1行车大钩吊住励侧转子大轴，用#2行车75吨大钩吊住假轴之小轴头，拆下汽侧吊转子工具的钢丝绳，调整转子在膛内的间隙，并调整转子水平。
在起重负责人统一指挥下，同时启动两行车将转子缓缓向励侧移动。
9、待假轴小轴头接近汽侧端罩时，停止两行车行走，并重新恢复汽端吊转子工具的钢丝绳，将小轴头吊住，退出两行车；用胶塞封堵转子通风孔。
10、在转子起吊位置绑好垫条，用75吨行车大钩吊住转子，试吊，缓慢吊起转子10mm，对转子进行找平，如有必要，可适当增减配重。
正常后，在75吨行车大钩上挂一个5吨倒链，用钢丝绳吊住转子励端轴头，转子调整水平后，继续将转子向励侧移动，此时检修班派专人手扶假轴，随转子进入定子膛内，掌握转子在膛内的间隙，以免转子移走时碰撞定子铁芯，挡风胶块等。
11、转子抽出后，在75吨行车大钩上再挂一个5吨倒链，用钢丝绳吊住转子汽端轴头，以保证转子在行走时的水平。
12、再次起吊转子，将转子吊放在事先准备好的专用转子支架上。
用蓬布将转子盖好。
13、拆去接长轴、滑车及配重。
（二）、穿发电机转子1、装转子前测量励侧内端盖对地绝缘电阻，用500V摇表，绝缘不低于0.5MΩ。
电厂发电机抽(穿)转子三措两案
电厂6号发电机抽（穿）转子项目“三措两案”设备管理部2020年1月10日一、项目概况 (4)二、组织措施 (5)三、技术措施 (6)四、安全措施 (7)五、施工方案 (8)六、应急预案 (13)一、项目概况：6号发电机是哈尔滨电机厂有限责任公司生产的QFSN－320－2型汽轮发电机，发电机机座为整体式，机座内腔沿圆周方向均布18根弹性定位筋，构成机座和铁芯间的弹性支撑结构，发电机冷却方式为水氢氢冷却，定子绕组及连接线，出线瓷套为水内冷，转子绕组氢内冷、定子铁芯及端部结构件为氢表面冷却。
发电机由320MW汽轮机直接拖动，旋转方向从汽轮机端看为顺时针方向旋转，机内采用两端轴流式风扇的闭式循环多路通风系统，机内氢气由氢气冷却器通水冷却，发电机采用自并励静止励磁方式。
为确保项目的安全有序实施，项目质量可控在控，特制定本“三措两案”。
二、组织措施1 为了本项目保质保量安全完工，特成立以下组织机构：现场总协调：项目经理：技术负责人：运行负责：安全负责员：安全监察部：班组长：施工成员：设备维修部电机班成员、综合班成员2 各岗位主要职责组织协调6号发电机抽转子工作，提前准备好检修工具和试验仪器，确保按期完成抽（装）转子、发电机风压试验等全部工作，确保机组检修质量全优、风压试验一次合格、机组顺利启动并网，要求如下：各方职责：设备管理部：施工管理协调，负责工作票安全措施、危险点控制措施的审核，三措两案的编制。
发电部：负责工作票安全措施的执行及施工结束后系统投运。
设备维修部：施工组织、工期进度控制及施工安全管理，确保检修工作在规定时间内安全高效完成。
项目经理：负责整个施工的具体组织管理工作。
负责审查本施工“三措”，检查安全生产保证体系，监督、检查规章制度执行情况，对现场安全和质量进行抽查和指导。
技术质量负责人：负责整个施工的安全技术管理工作。
负责审查本施工“三措”，监督、检查规章制度执行情况，检查规章制度执行情况，重点对施工现场的安全和质量进行检查和指导。
