水泥净浆配合比设计
M50水泥净浆配合比设计说明书

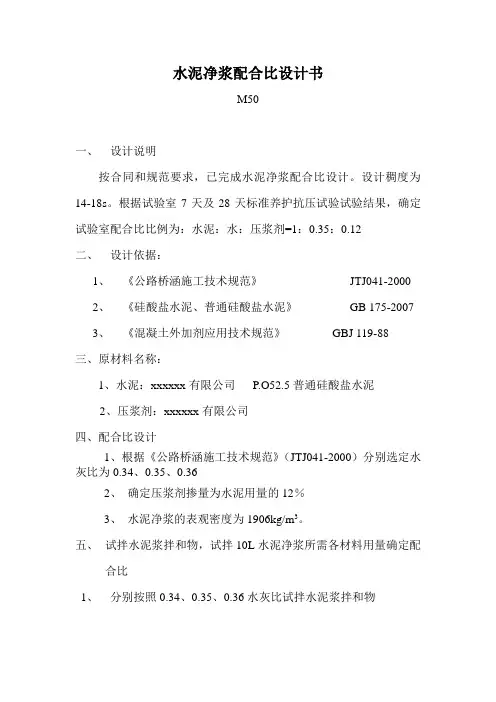

水泥净浆配合比设计书M50一、设计说明按合同和规范要求，已完成水泥净浆配合比设计。
设计稠度为14-18s。
根据试验室7天及28天标准养护抗压试验试验结果，确定试验室配合比比例为：水泥：水：压浆剂=1：0.35：0.12二、设计依据：1、《公路桥涵施工技术规范》JTJ041-20002、《硅酸盐水泥、普通硅酸盐水泥》GB 175-20073、《混凝土外加剂应用技术规范》GBJ 119-88三、原材料名称：1、水泥：xxxxxx有限公司P.O52.5普通硅酸盐水泥2、压浆剂：xxxxxx有限公司四、配合比设计1、根据《公路桥涵施工技术规范》（JTJ041-2000）分别选定水灰比为0.34、0.35、0.362、确定压浆剂掺量为水泥用量的12％3、水泥净浆的表观密度为1906kg/m3。
五、试拌水泥浆拌和物，试拌10L水泥净浆所需各材料用量确定配合比1、分别按照0.34、0.35、0.36水灰比试拌水泥浆拌和物。
六、检验强度七、确定配合比根据《公路桥涵施工技术规范》和设计要求，水泥浆拌和物的稠度为14-18s，拌和后3h的泌水率<3%，且24h内重新全部被浆收回，24h后测其膨胀率<10％的规定，水灰比为0.35的水泥净浆拌和物的各项性能均满足要求，且强度满足要求，稠度测定值为15s，泌水率为0.5％，膨胀率为3.0％，保水性良好，满足施工要求。
确定配合比为（Kg/ m3）水泥：水：压浆剂= 1300：450：156=1：0.35：0.12八、试验结论根据以上试拌结果和强度检验结果，确定水泥浆配合比B为施工配合比试验：计算：复核：审核监理工程师：日期：。
M40水泥净浆配合比设计说明书

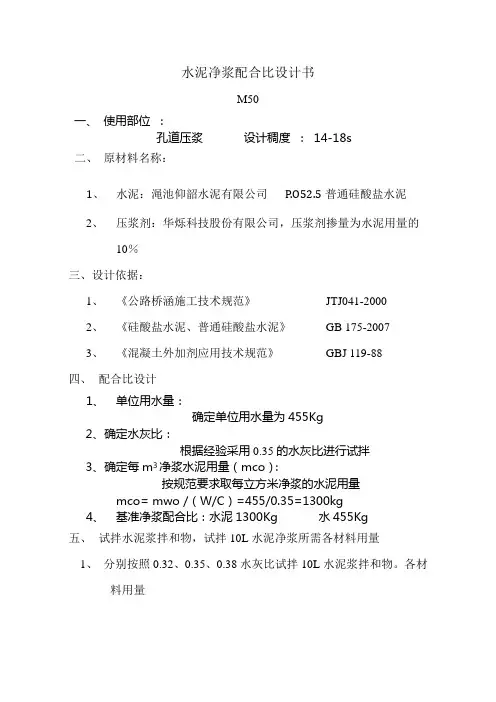

水泥净浆配合比设计书M50一、使用部位：孔道压浆设计稠度：14-18s二、原材料名称：1、水泥：渑池仰韶水泥有限公司P.O52.5普通硅酸盐水泥2、压浆剂：华烁科技股份有限公司，压浆剂掺量为水泥用量的10％三、设计依据：1、《公路桥涵施工技术规范》JTJ041-20002、《硅酸盐水泥、普通硅酸盐水泥》GB 175-20073、《混凝土外加剂应用技术规范》GBJ 119-88四、配合比设计1、单位用水量：确定单位用水量为455Kg2、确定水灰比：根据经验采用0.35的水灰比进行试拌3、确定每m3净浆水泥用量（mco）：按规范要求取每立方米净浆的水泥用量mco= mwo /（W/C）=455/0.35=1300kg4、基准净浆配合比：水泥1300Kg 水455Kg五、试拌水泥浆拌和物，试拌10L水泥净浆所需各材料用量1、分别按照0.32、0.35、0.38水灰比试拌10L水泥浆拌和物。
各材料用量2、工作性：拌和物经测定，稠度、泌水率、膨胀率符合要求，六、根据《公路桥涵施工技术规范》【JTJ041-2000】，净浆强度试验至少应采用三个不同的配合比，采用不变水量法，另外两个配合比的水灰比较基准配合比分别增加和减少0.03，进行调整：抗压强度如下七、根据试配情况，7d、28d根据《公路桥涵施工技术规范》和设计要求，水泥浆拌和物的稠度为14-18s，拌和后3h的泌水率<3%，且24h内重新全部被浆收回，24h后测其膨胀率<10％的规定，水灰比为0.35的水泥净浆拌和物的各项性能均满足要求，且强度满足要求，稠度测定值为15s，泌水率为0.5％，膨胀率为3.0％，保水性良好，满足施工要求。
确定配合比为（Kg/ m3）水泥：水：压浆剂= 1300：455：130=1：0.35：0.10九、试验结论根据以上试拌结果和强度检验结果，确定水泥浆配合比B为施工配合比试验：计算：复核：审核监理工程师：日期：。
M30水泥净浆配合比试验报告
M30水泥净浆配合比试验报告实验目的：研究M30水泥净浆的最佳配合比，并探究其性能。
实验原理：水泥净浆配合比试验是指通过比较不同水灰比或固相体积配比的水泥净浆样品的性能差异，从而确定最佳配合比。
M30水泥净浆是一种常用的水泥配合比，用于一般建筑工程中。
实验步骤：1.准备实验材料：-M30级水泥-混凝土用水-砂子-石子-混凝土试验模具2.按照不同的水灰比或固相体积配比进行水泥净浆的制备。
根据实验设计，确定不同配合比的试样数量，并计算所需材料的数量。
3.将所需材料按照设计要求分别称量。
4.将适量水和水泥混合，搅拌均匀，制备成水泥浆。
5.将砂子和石子分别加入到水泥浆中，搅拌均匀。
6.将混合后的材料倒入试验模具中，并使用振实器振实。
7.在样品上标明样品编号及配合比信息。
8.将样品存放在适当的环境下，待样品完全硬化。
9.测试样品的强度。
-采用不同的试验方法测定样品的抗压强度。
-使用万能试验机加载样品，进行试验。
10.对实验结果进行统计分析，确定最佳配合比。
实验结果：根据试验数据，统计分析得出不同配合比的试样抗压强度数据如下：配合比A：水灰比0.4，砂子和石子比例为2:3，样品抗压强度为XXMPa。
配合比B：水灰比0.5，砂子和石子比例为1:2，样品抗压强度为XXMPa。
配合比C：水灰比0.6，砂子和石子比例为1:3，样品抗压强度为XXMPa。
配合比D：水灰比0.7，砂子和石子比例为1:4，样品抗压强度为XXMPa。
根据实验结果，配合比A的样品抗压强度最高，因此可以确定配合比A为M30水泥净浆的最佳配合比。
结论：通过本次实验，我们确定了M30水泥净浆的最佳配合比为水灰比0.4，砂子和石子比例为2:3、这个配合比具有较高的抗压强度，适用于一般建筑工程中。
实验中可能存在的误差和改进：1.实验过程中的材料称量误差可能对结果产生影响。
可以使用更精确的称量设备来减小误差。
2.振实器操作不当可能导致样品不均匀，影响抗压强度的测试结果。
水泥净浆配合比设计
④
抗折强 度测值
Rf （MPa）
⑤
抗压强度
抗折强度 测定值
Rf’ （MPa）
⑥
破坏 荷载 Fc （kN）
⑦
受压面 积 A（mm2）
抗压强
抗压强
度测定
度测值
Rc（MPa）
值 Rc’ （MPa）
⑧
⑨
⑩
仅供个人学习参考
水
泥
净
浆
抗
压
结论：
强
度
试
验
记
录表
工程名称：苏州市中环快速路北段合同号：ZH-LQ04 编号：04JPB-003
任
务
单
号
/
试
验
环
试
验
日
期 2013-5-14～2013-6-11 试
验
设
试
验
规
程
GBT1346-2011
试
验
人
评
定
标
准
JTG/F50-2011
复
核
人
境 温度 21℃湿度 50% 备 泌水率测定仪、膨胀率测定仪 员 员
结构物名称箱梁预应力孔道压浆结构部位（现场桩号）50Mpa 水泥净浆试配 W/C=0.26 试样描述可检
L （mm）
正方形截面 边长 b
（mm）
抗折强 度测值
Rf （MPa）
抗折强度
抗压强
破坏 受压面 抗压强
水
测定值
度测定
Rf’ （MPa）
荷载 Fc （kN）
积
度测值
A（mm2）
Rc（MPa）
值 Rc’ （MPa）
泥
①
1：1水泥净浆
1:1水泥净浆配合比设计计算书
一、设计依据：
1、砌筑砂浆配合比设计规程（JGJ98-2000 J65-2000）
2、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）
3、保定至阜平（冀晋界）高速公路LJ-05合同段施工设计图纸
二、设计要求：
1、使用部位:隧道注浆
2、设计稠度：水泥净浆稠度14s-18s
三、原材料情况：
1、水泥产地：鹿泉市曲寨水泥有限公司
规格：P·O４2.5（试验结果附后）
2、水：饮用水
四、净浆试配
1. 水泥= 6kg
2. 水=6kg
3、实测稠度：14s-18s
4、实测密度为1930kg/m3
五、调整配合比
1. 配合比比例：水泥:水=1：1
2. 校正后配合比为：
水泥：水=965：965=1:1
六：实验结果
配合比
水泥：水965:965
配合比
稠度（mm）
水泥：水
965：965 14s
七、确定试验室配合比
1、依据保定至阜平（冀晋界）高速公路LJ-05合同段施工图纸
设计要求，该净浆配合比符合设计要求。
2、确定水灰比为W/C=1的1:1净浆配合比为试验室配合比，
比例为：
水泥:水=965：965=1：1
保阜高速公路LJ-05项目经理部试验室
2007年月日
编写：复核：技术负责人。
水泥净浆配合比设计书
水泥净浆配合比设计书试验编号：SNJJPB-002设计日期：2008年04月16日一、设计目的：根据保阜高速公路LJ-16合同段预制及现浇箱梁、T梁等孔道压浆施工要求，特设计强度为40MPa净浆。
二、设计依据：（1）、JTJ 041-2000《公路桥涵施工技术规范》；（2）、《公路工程国内招标文件范本》（2003年版）；（3）、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》；（4）、《保定至阜平（冀晋界）高速公路两阶段施工图设计》。
三、设计要求：（1）、设计强度:40MPa四、原材料情况：（1）、水泥：河北太行水泥股份有限公司生产的“太行山”牌P·O42.5R水泥；（2）、外加剂：北京兴宏光建材厂生产的WDN-2缓凝高效减水剂，掺量为水泥用量的1%；北京兴宏光建材厂生产的WDN-14膨胀剂,掺量为水泥用量的8%。
五、设计步骤：（1）、水泥净浆水灰比宜选用0.40～0.45稠度为14s～18 s，泌水率最大不超过3%，拌合后3h泌水率宜控制在2%内。
自由膨胀率应小于10%。
考虑水泥品种、设计强度及《公路桥涵施工技术规范要求》，所以取水灰比W/C=0.40，W/C=0.41，W/C=0.39三种水灰比进行试验。
①W/C=0.40时，实测拌合物稠度(s):15.21②W/C=0.39时，实测拌合物稠度(s):12.83③W/C=0.41时，实测拌合物稠度(s):21.67（2）、泌水率：当W/C=0.40时泌水率为(99.5-98.5)/96.0=1.0%。
（3）、膨胀率：当W/C=0.40时膨胀率为(98.5-96.0)/96.0=2.6%。
（4）、泌水率：当W/C=0.39时泌水率为(98.0-97.5)/96.0=0.5%。
（5）、膨胀率：当W/C=0.39时膨胀率为(97.5-96.0)/96.0=1.6%。
（6）、泌水率：当W/C=0.41时泌水率为(99.0-98.0)/96.0=1.0%。
M30水泥净浆配合比设计
M30水泥净浆配合比设计
一、配合比设计依据：
《公路桥涵施工技术规范》JTJ041-2000
二、配合比设计要求：
强度:30 Mpa
稠度：14-18s
三、使用部位: 隧道工程
四、原材料选用
水泥：永定闽福建材有限公司 P.O 42.5R级。
外加剂：福建大华建材有限公司 DH-5高效减水剂
水：生活饮用水
五、试配步骤：
1、确定水灰比：取0.38；
2、计算每立方米各种材料用量
⑴水/水泥=0.38；经计算得：
水泥=1350㎏/m3；
外加剂=1350×1.5%=20.25㎏/m3；
水=1350×0.38=513㎏/m3；
六、试拌10L材料用量：水泥1350×0.01=13.5㎏；外加剂20.25×0.01=0.202㎏；水513×0.01=5.13㎏；
结果整理：实测容重1890㎏/m3；稠度18S；泌水率符合规范要求；R7天抗压强度34.2Mpa；符合设计及JTJ041-2000规范要求。
七、检验强度;
W/C=0.36，并制作2组试件,经标准养护后的7d强度见下表：
根据上表得出,试验室配合比为水泥：水:外加剂=1：0.38：0.015。
水泥净浆材料配合比设计与试验标准
水泥净浆材料配合比设计与试验标准水泥净浆材料的配合比设计与试验标准是指根据混凝土施工工程的要求，通过合理的配比设计和试验标准，确定出适合施工的水泥净浆材料的配合比。
下面将详细介绍水泥净浆材料配合比设计的基本原则和试验标准。
一、水泥净浆材料配合比设计的基本原则1. 均匀性原则：水泥净浆材料的配合比应保证其在初凝时均匀混合，并能够在一定时间内保持均匀性。
2. 流动性原则：水泥净浆材料的配合比应使其具有良好的流动性，以便能够通过管道顺利注入混凝土结构中。
3. 稳定性原则：水泥净浆材料的配合比应保证其在施工过程中不分离、沉淀或变质，确保施工质量。
4. 强度原则：水泥净浆材料的配合比应使其具有一定的强度，以满足工程要求。
二、水泥净浆材料的试验标准1. 流动度试验：使用流动度试验仪对水泥净浆材料进行流动性测试。
测试方法可参考国家标准《建筑材料试验方法水泥净浆材料流动度的测定》（GB/T8077-2000），要求净浆材料的流动度应符合工程要求。
2. 均匀性试验：使用手工搅拌器或机械搅拌器，对配合比设计的水泥净浆材料进行搅拌，并观察搅拌后的材料是否均匀，无结块现象。
3. 稳定性试验：将配合比设计的水泥净浆材料在一定的时间内静置，观察材料是否分离、沉淀或变质。
若无分离、沉淀或变质现象，即代表材料具有良好的稳定性。
4. 强度试验：根据工程要求，进行水泥净浆材料的强度试验。
常用的强度试验包括抗压强度试验和抗折强度试验。
根据试验结果判断材料的强度是否符合工程要求。
五、总结水泥净浆材料的配合比设计和试验标准是确保施工质量的重要环节。
合理的配合比设计和严格的试验标准能够保证水泥净浆材料具有良好的流动性、均匀性、稳定性和强度，从而保证混凝土施工工程的质量和安全。
在进行水泥净浆材料配合比设计和试验时，需要遵守相关的标准和规范，根据实际情况进行合理调整和优化，确保材料的性能满足工程要求。
水泥净浆
1:1水泥净浆配合比设计计算书
一、设计依据：
1、砌筑砂浆配合比设计规程 JGJ98-2010
2、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）
二、设计要求：
1、使用部位:隧道注浆
2、设计稠度：水泥净浆稠度14s-18s
三、原材料情况：
1、水泥产地：鹿泉市曲寨水泥有限公司
规格：P·O４（试验结果附后）
2、水：饮用水
四、净浆试配
1. 水泥= 6kg
2. 水=6kg
3、实测稠度：14s-18s
4、实测密度为1930kg/m3
五、调整配合比
1. 配合比比例：水泥:水=1：1
2. 校正后配合比为：
水泥：水=965：965=1:1
六：实验结果
配合比
水泥：水 965:965
七、确定试验室配合比
1、合同段施工图纸设计要求，该净浆配合比符合设计要求。
2、确定水灰比为W/C=1的1:1净浆配合比为试验室配合比，比
例为：
水泥:水 =965：965=1：1。
水泥净浆强度等级及相应配合比
水泥净浆强度等级及相应配合比全文共四篇示例，供读者参考第一篇示例：水泥净浆是由水泥和水按一定比例混合而成的浆体，在水泥混凝土中起着重要的作用。
水泥净浆的强度是评定水泥质量和适用性的重要指标之一，也是设计混凝土配合比的依据。
水泥净浆的强度等级及相应配合比对于建筑工程的质量和安全具有关键性作用。
一、水泥净浆的强度等级水泥净浆的强度等级通常用MPa（兆帕）来表示。
根据不同的用途和要求，水泥净浆的强度等级也有所不同。
一般来说，水泥净浆的强度等级可分为：32.5MPa、42.5MPa、52.5MPa等级。
不同等级的水泥净浆适用于不同的工程需求，需要根据具体情况进行选择。
1. 32.5MPa水泥净浆32.5MPa水泥净浆一般适用于一般建筑工程中，比如地板、墙体等。
这种强度等级的水泥净浆可以满足一般建筑材料的需求，具有良好的适用性和经济性。
二、水泥净浆的配合比水泥净浆的配合比是指水泥、水和其它辅料的比例关系。
水泥净浆的配合比直接影响着混凝土的质量和性能。
合理的配合比能够保证混凝土具有良好的强度、耐久性和抗裂性。
1. 32.5MPa水泥净浆的配合比一般来说，32.5MPa水泥净浆的配合比为水泥：砂：石子≈1:2:4。
即每一份水泥配合两份砂和四份石子。
在具体工程中，可以根据实际情况适当调整配合比，但必须保证水泥净浆的质量和性能。
水泥净浆的强度等级及相应配合比是建筑工程中不可或缺的重要因素。
选用适合的强度等级和配合比能够保证混凝土的质量和性能，提高工程的安全性和耐久性。
在设计和施工过程中，必须根据实际需要选择合适的水泥净浆强度等级和配合比，确保工程质量和安全。
第二篇示例：水泥净浆强度是指含有水泥和水的混合物在固化后的强度指标，也被称为水泥砂浆的强度。
水泥净浆强度的等级是根据其抗压强度来划分的，通常用数字表示。
在建筑工程中，水泥净浆的强度等级对于材料的选择和配比至关重要，直接影响到工程的质量和耐久性。
水泥净浆的强度等级是根据国家标准GB 175所规定的，在此标准中，水泥净浆强度等级被分为7个等级，分别是32.5、42.5、52.5、62.5、72.5、82.5和92.5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

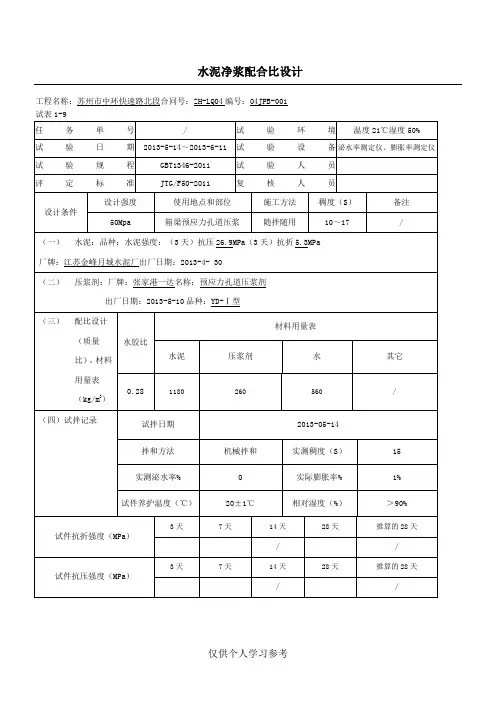

水泥净浆配合比设计
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-001
试表1-9
水泥净浆配合比设计
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-002
水泥净浆配合比设计
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-003
试表1-9
水泥净浆试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-001
水泥净浆试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-002
水泥净浆试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-003
水泥净浆抗压强度试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-001
水泥净浆抗压强度试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-002
水泥净浆抗压强度试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-003
水泥净浆抗压强度试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-001
水泥净浆抗压强度试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-002
水泥净浆抗压强度试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-003
水泥净浆抗压强度试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-001
水泥净浆抗压强度试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-002
水泥净浆抗压强度试验记录表
工程名称：市中环快速路北段合同号：ZH-LQ04 编号：04JPB-003。
