M50水泥净浆配合比设计说明书
天瑞M50水泥浆配合比(新力)
M50水泥浆配合比设计报告一、设计依据1.施工图纸。
2.招标文件。
3.JGJ98-2000《砌筑砂浆配合比设计规程》4.JTG E30-2005《公路工程水泥砼试验规程》5.JTG/T F50-2011《公路桥涵施工技术规范》6.GB175-2007《通用硅酸盐水泥》7.GB8076-2008《混凝土外加剂》8.GB50119-2003《混凝土外加剂应用技术规范》二、试验材料1.水泥：郑州天瑞水泥有限责任公司生产的天瑞牌P.O52.5水泥2.水：生活饮用水3.外加剂：湖北中桥 GR 200型预应力孔道压浆灌浆剂三、工艺要求及技术指标四、初步配合比设计1.计算水泥浆配置强度f m,0=f2+1.645σ=50+1.645×6=59.87MPa2.依据JTG/T F50-2011规范要求，确定水胶比为0.283.确定用水量：Q w=434kg/m34.外加剂采用内掺法，掺量为12%。
5.初步配合比如下：Q c ：Q水：Q外= 1364 ：434 ：185= 1 ：0.32 ：0.14五、试拌调整得出基准配合比1.试拌5L各种材料用量水泥：1361×0.005=6.820kg水：434×0.005=2.170kg压浆剂:185×0.005=0.92kg2．经试拌实测稠度为13s，满足施工及设计要求不再进行调整。
3. 水泥浆泌水率（24h内被浆吸回）六、检验强度确定试验配合比1.胶材用量上下调整0.02%，水胶比分别为：W/B=0.26 W/B=0.28各试拌5L，材料用量如下2.水泥浆强度检验（1）水胶比：0.26（2）水胶比：0.28七.确定试验室配合比根据3d、7d、28 d实测抗压强度，从耐久性、经济性考虑，选用水胶比为0.28的配合比为试验室配合比：(水泥 +压浆剂) :水 = （1364 +186）：434= 1 ：0.28。
M50净浆设计说明书.
M50净浆配合比设计书一设计说明M50净浆主要用于预应力T梁采用普通压浆法，设计及规范要求如下：1、设计强度为50MPa，水灰比0.26-0.28。
2、水泥浆稠度宜控制：初始流动度10～17秒30min流动度10～20秒60min流动度10～25秒二设计依据1、《公路桥涵施工技术规范》JTJTF50-20112、设计文件三组成材料1、水泥：贵州思南西南 P.042.5普通硅酸盐水泥。
2、水：饮用水。
3、外加剂：压浆剂。
四初拟配合比1、计算试配强度f m，0=f2×1.15：则f m，0=50×1.15=57.5MPa2、水胶比（W/C）：根据规范和经验选用水胶比0.28。
3、设计容重：根据经验定为1975 kg/m3。
3、用水量W：根据经验选用432kg/m3。
4、水泥用量C：1389 kg/m3。
5、压浆剂用量：掺量10%，用量154 kg/m3。
6、初步确定配合比为：水泥：水：压浆剂1389：432：154 =0.90：0.28：0.10五试验配合比的试配、调整、对比与确定根据初拟配合比进行试配，结果显示水泥浆的稠度、泌水率及膨胀率均能满足要求，故以此配合比作为基准配合比，以基准配合比所用原材料作为基准原材料。
将水胶比较基准配合比相应递增0.01，水用量与基准配合比相同，分别进行水胶比为0.26、0.27、两个不同配合比的水泥浆强度检验。
1）W/C=0.26水泥：水：压浆剂1495：432：166 =0.90：0.26：0.102）W/C=0.27水泥：水：压浆剂1440：432：160 =0.90：0.27：0.10六、试配结果详见下表根据以上两个配合比的各项检验结果，经过综合比选确定1#配合比作为设计配合比，而且各组成材料均可用于本项目的施工。
M50水泥浆42.5配合比编制说明

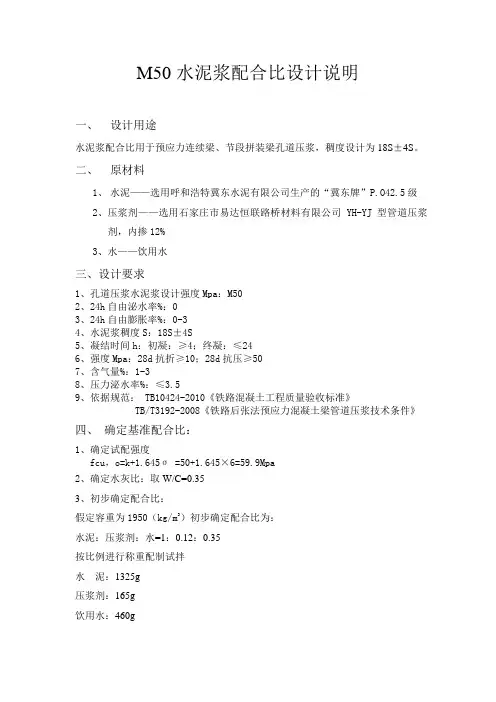

M50水泥浆配合比设计说明一、设计用途水泥浆配合比用于预应力连续梁、节段拼装梁孔道压浆，稠度设计为18S±4S。
二、原材料1、水泥——选用呼和浩特冀东水泥有限公司生产的“冀东牌”P.O42.5级2、压浆剂——选用石家庄市易达恒联路桥材料有限公司YH-YJ型管道压浆剂，内掺12%3、水——饮用水三、设计要求1、孔道压浆水泥浆设计强度Mpa：M502、24h自由泌水率%：03、24h自由膨胀率%：0-34、水泥浆稠度S：18S±4S5、凝结时间h：初凝：≥4；终凝：≤246、强度Mpa：28d抗折≥10；28d抗压≥507、含气量%：1-38、压力泌水率%：≤3.59、依据规范： TB10424-2010《铁路混凝土工程质量验收标准》TB/T3192-2008《铁路后张法预应力混凝土梁管道压浆技术条件》四、确定基准配合比：1、确定试配强度fcu，o=k+1.645σ =50+1.645×6=59.9Mpa2、确定水灰比：取W/C=0.353、初步确定配合比：假定容重为1950（kg/m3）初步确定配合比为：水泥：压浆剂：水=1：0.12：0.35按比例进行称重配制试拌水泥：1325g压浆剂：165g饮用水：460g用水泥浆稠度仪测稠度为20S，实测容重为1970 kg/m3 五、确定水泥浆配合比：确定水泥浆配合比为：水泥：压浆剂：水=1：0.12：0.35根据实测容重1970 kg/m3则每立方水泥浆各种材料用量为：水泥：1338（kg）压浆剂：167（kg）饮用水：465（kg）六、水泥浆试验结果汇总表七、附件：1、水泥试验报告2、压浆剂试验报告3、水质分析试验报告。
M50-孔道压浆配合比设计书
试验室配合比为：
水泥
压浆剂
水
1477
164
459
W/C=0.28
2. 30min流动度为16.1s （流动度测定满足规范要求）
3. 60min流动度为18.2s （流动度测定满足规范要求）
五、自由膨胀率测定
2、经测定，上述配合比的3h泌水率为0%，满足设计要求；
3、经测定，上述配合比的自由膨胀率为1%，满足设计要求。
六、试验配合比
1、基准配合比试拌
根据基准配合比，取6L净浆拌合物制作3组试块，试配每盘称量（kg）：
水泥： 8.862
ቤተ መጻሕፍቲ ባይዱ
压浆剂： 0.984
水： 2.754
2、抗折和强度复核
上述配合比净浆试件经标准养护3d，7d,28d抗折强度分别为7.8Mpa,10.5Mpa，
14.8Mpa。满足设计要求。
3d，7d,28d抗压强度结果为36.7Mpa,54.2Mpa,66.4Mpa。满足设计要求。
3、试验配合比的确定
水泥=1641*90%=1477kg，
（4） 压浆剂=1641*10%=164kg
（5）用水量的确定
因水胶为28%，计算用水量为：1641*28%=459kg
按质量法计算所得初步配合比为：
水泥
压浆剂
水
1477
164
459
W/C=0.28
四、 稠度测定
1. 初始流动度为12.6s （流动度测定满足规范要求）
M50净浆配合比设计说明
试设计孔道压浆配合比，工程位于气候温和地区，要求配制净浆标号 为M50，初始流动度为10s-17s，30min流动度为10s-20s,60min流动度为10s-25s 自由膨胀率3h小于2%, 24h自由膨胀率小于3%。 一、设计依据 1、 JGG/T F50-2011《公路桥涵施工技术规范》 2、 GB 50119-2003《混凝土外加剂应用技术规范》 3、 JTG E30-2005《公路工程水泥及水泥砼试验规程》 4、 GB175-2007《通用硅酸盐水泥》
M50-孔道压浆配合比
M50净浆配合比设计说明试设计孔道压浆配合比，工程位于气候温和地区，要求配制净浆标号为M50，初始流动度为10s-17s，30min流动度为10s-20s,60min流动度为10s-25s 自由膨胀率3h小于2%, 24h自由膨胀率小于3%。
一、设计依据2、 JGG/T F50-2011《公路桥涵施工技术规范》3、 GB 50119-2003《混凝土外加剂应用技术规范》4、 JTG E30-2005《公路工程水泥及水泥砼试验规程》5、 GB175-2007《通用硅酸盐水泥》6、 GB 50119-2003《混凝土外加剂应用技术规范》二、 材料水 泥：江南小野田牌P·II52.5型硅酸盐水泥，比重为3.1g/cm3。
压浆剂：南京翰德特种建材有限公司CGM-6管道压浆剂。
水 ：饮用水。
三、配合比设计（1） 假定每立方米M50混凝土的质量为2000kg（2）假定水胶比为0.27时，用质量法计算水泥和压浆剂用量为2000/1.27%=1575kg/m3（3）水泥和压浆剂的比为90%：10% ，所以水泥用量为：水泥=1575*90%=1417kg，（4） 压浆剂=1575*10%=158kg（5）用水量的确定因为水胶为27%，计算用水量为：1575*27%=425kg按质量法计算所得初步配合比为：水泥压浆剂水1417158425W/C=0.27四、 稠度测定1. 初始流动度为12.6s （流动度测定满足规范要求）2. 30min流动度为15.5s （流动度测定满足规范要求）3. 60min流动度为18.7s （流动度测定满足规范要求）五、自由膨胀率测定2、经测定，上述配合比的3h泌水率为0.5%，满足设计要求；3、经测定，上述配合比的自由膨胀率为2.5%，满足设计要求。
6、试验配合比1、基准配合比试拌根据基准配合比，取3.2L净浆拌合物制作3组试块，试配每盘称量（kg）：水泥： 2.700压浆剂： 0.300水： 0.8102、抗折和强度复核上述配合比净浆试件经标准养护3d，7d,28d抗折强度分别为5.6Mpa,7.4Mpa， 11.8Mpa。
M50水泥孔道压浆配合比设计
M50水泥孔道压浆配合比设计一、设计题目XX高速公路第一合同段用于桥梁工程M50二、设计资料及要求1.孔道压浆水泥浆设计强度M502.泌水率不大于3%，3小时泌水率宜控制在2%以内，24小时全部回收。
3.自由膨胀率≤10%4.水泥浆稠度14~18S5.组成材料：水泥：华新水泥P052.5。
外加剂：XX建科材料开发有限公司型聚翔酸高效减水剂（水剂）干掺法取水泥用量的1.3%水：自来水。
6.依据规范：JGJ98—2000砌筑砂浆配合比设计规程JTJ041—2000公路桥涵施工技术规范JTGE30—2005公路工程水泥基水泥砼试验规程三、确定基准配合比：1.确定试配强度fcu，o=k+1.645σ=50+1.645×6=59.9Mpa2.水灰比采用0.35，通过实验在减水剂掺量为1.3%情况下，稠度为14-18s，膨胀率为10%，泌水率为3%。
3.基准配合比为：水泥：水：减水剂=1:0.35:0.0134.关联配合比采用水灰比分别增减2%，分别为W/C=0.36，W/C=0.35,W/C=0.34,拌制三组拌合物，另二组配合比为：A组:水泥：水：减水剂=1:0.36:0.013实测稠度16S，膨胀率4%，泌水率3%。
C组：水泥：水：减水剂=1:0.34:0.013实测稠度18S，膨胀率6%，泌水率2%5、经测定A、B、Ｃ三组稠度，膨胀率，泌水率均符合要求，工作性良好，三组配合比经成型，在标准条件下养护７天，２８天后，测定其抗压强度值为：Ａ组：1：0.36：0.013B组：1: 0.35 ：0.013C组：1：0.34：0.0136：根据上述试验数据，故推荐水灰比0.35的试验配合比作为选定配合比。
即华新水泥P.052.5：水：高效减水剂= 1: 0.35：0.013。
M 50水泥浆配合比设计书
M50水泥净浆配合比设计书一、设计说明该水泥净浆配合比用于梁板孔道压浆。
二、设计依据1、《公路桥涵施工技术规范》 JTG/T F50-2011三、设计技术要求1、水胶比宜为0.26~0.28。
2、水泥浆的3h钢丝间泌水率为0，24h泌水为0，应在24h内重新全部被吸回，3h自由膨胀率0~2%,24h自由膨胀率0~3%。
3、通过试验后，水泥浆中内掺10%压浆剂。
4、水泥浆在25℃时初始流动度10-17s， 30min流动度10-20s，60min流动度为10-25s。
四、原材料情况（后附检验报告）1、水泥：P.0 52.5级海螺水泥， 28天抗折强度8.8MPa抗压强度58.7MPa。
2、管道压浆剂：湖南湘鑫科贸S-YJ型压浆剂。
3、水：饮用水。
五、配合比设计及选定f=50+0.645×6= 53.9 (Mpa)1、试配强度,cu o2、确定水胶比W/C依据《桥涵施工技术规范》JTG/T F50-2011，选用水胶比W/C 选定为0.28。
掺配比例为：水泥: 压浆剂：水=1350:150:420。
1、试验室初步配合比为：2、确定基准配合比，按初步配合比试拌10L净浆拌合物，各种材料用量为：3、经测定流动度值为15s，掺料后3h泌水率为0%,24h内重新被吸回，自由膨胀率为2.0%，满足施工要求；基准配合比为：4、实测流动度、泌水率、膨胀率如下：5、实测3天7天28天抗折、抗压强度如下经测定水泥浆拌合物流动度、泌水率、膨胀率及抗折、抗压强度符合要求，在标准条件养护28天后，其抗压强度值为94.0MPa。
六、根据水泥浆试块7天抗压及抗折强度，选用水泥：压浆剂：水=1350:150:420 配比为实验室配合比。
附件：1、水泥净浆配合比设计书 2、水泥净浆流动度、泌水率及膨胀率检测报告 3、水泥净浆试块3天7天28天抗折、抗压强度报告6、原材料报告及出厂合格证中铁四局一公司龙永高速公路八标二零一四年六月六日。
M50压浆
M50压浆配合比设计书
一、设计依据
1、JTG/T F50-2011《公路桥涵施工技术规范》的有关规定；
2、JTG E30-2005/T0506-2005《水泥胶砂强度检验方法（ISO）》；
3、GB 175-2007《通用硅酸盐水泥》；
4、设计图纸。
二、结构物名称及使用工程部位：桥梁工程/预应力孔道压浆
三、设计要求
1、水泥浆设计强度为50Mpa；
2、水泥浆流动度为10-17S；
3、24h自由泌水率小于0%；
4、24h膨胀率小于0-3%。
四、采用原材料
1、水泥：狄港海螺P.O42.5强度等级；
2、外加剂：张家港市一达新型建材有限公司YD-Ⅰ型预应力孔道压浆剂，掺量为水泥和外加剂总用量的13%（内掺）；
3、水：饮用水。
五、配合比设计
A组：w/（m c0+ m外）=0.26
m外=（m c0+ m外）×13%
设水泥为1，则水为0.2988，外加剂为0.1494
解得：B组水泥：水：外加剂=1：0.2988：0.1494
B 组：
w/（m c0+ m 外）=0.28
m 外=（m c0+ m 外）×13%
设水泥为1，则水为0.3218，外加剂为0.1494 解得：A 组水泥：水：外加剂=1：0.3218：0.1494 六、试验结果
根据以上两组配合比进行试拌，结果如下：
七、配合比的确定 根据试配，确定配合比为：
水胶比为w/（m c0+ m 外）= 0.28 水泥：水：外加剂=1489：479：222（kg/m 3）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥净浆配合比设计书
M50
一、设计说明
按合同和规范要求，已完成水泥净浆配合比设计。
设计稠度为14-18s。
根据试验室7天及28天标准养护抗压试验试验结果，确定试验室配合比比例为：水泥：水：压浆剂=1：0.35：0.12
二、设计依据：
1、《公路桥涵施工技术规范》JTJ041-2000
2、《硅酸盐水泥、普通硅酸盐水泥》GB 175-2007
3、《混凝土外加剂应用技术规范》GBJ 119-88
三、原材料名称：
1、水泥：xxxxxx有限公司P.O52.5普通硅酸盐水泥
2、压浆剂：xxxxxx有限公司
四、配合比设计
1、根据《公路桥涵施工技术规范》（JTJ041-2000）分别选定水灰比为0.34、0.35、0.36
2、确定压浆剂掺量为水泥用量的12％
3、水泥净浆的表观密度为1906kg/m3。
五、试拌水泥浆拌和物，试拌10L水泥净浆所需各材料用量确定配
合比
1、分别按照0.34、0.35、0.36水灰比试拌水泥浆拌和物。
六、检验强度
七、确定配合比
根据《公路桥涵施工技术规范》和设计要求，水泥浆拌和物的稠度为14-18s，拌和后3h的泌水率<3%，且24h内重新全部被浆收回，24h后测其膨胀率<10％的规定，水灰比为0.35的水泥净浆拌和物的各项性能均满足要求，且强度满足要求，稠度测定值为15s，泌水率为0.5％，膨胀率为3.0％，保水性良好，满足施工要求。
确定配合比为（Kg/ m3）
水泥：水：压浆剂= 1300：450：156
=1：0.35：0.12
八、试验结论
根据以上试拌结果和强度检验结果，确定水泥浆配合比B为施工配合比
试验：计算：复核：审核
监理工程师：日期：。
