注塑成型常见不良现象及处理措施
注塑过程中常见的问题及解决方案
注塑过程中常见的问题及解决方案一、飞边（披锋）1. 问题描述- 这飞边就像塑料偷偷长出来的小翅膀，在注塑件的边缘或者分型面那里冒出来，看着可闹心了。
就像好好的一块蛋糕，边缘突然多出了一些不规则的奶油坨坨。
2. 解决方案- 首先得检查模具的合模力。
要是合模力不够，那塑料就会像调皮的小孩从门缝里挤出来。
适当增加合模力，把模具紧紧抱住，让塑料乖乖待在该待的地方。
- 模具的磨损也会导致飞边。
就像穿破了的鞋子会漏脚指头一样，磨损的模具缝隙变大了。
这时候就得修模啦，把那些磨损的地方补一补或者磨平。
- 注塑压力也不能太大。
如果压力太大，塑料就像被大力士猛推的水，到处乱流。
降低注塑压力，找到一个合适的值，既能把模具填满，又不会让塑料溢出来。
二、短射（缺料）1. 问题描述- 短射就像给一个杯子倒水，结果没倒满一样。
注塑件看着不完整，有些地方该有塑料的却空着，就像一个没发育好的小怪物。
2. 解决方案- 先看看注塑压力是不是太小。
压力小的话，塑料就像没力气的小蚂蚁，爬不到模具的每个角落。
增加注塑压力，让塑料充满整个模具型腔。
- 塑料的流动性也很关键。
如果塑料太黏，就像浓稠的糨糊，很难流到模具的远端。
这时候可以提高料筒温度，让塑料变得稀一点，流动性更好，就像把糨糊加热变成稀粥一样，能顺利流到各个地方。
- 浇口尺寸也可能有问题。
要是浇口太小，就像一个小得可怜的水龙头，水流不出来多少。
适当扩大浇口尺寸，让塑料能畅快地流进模具。
三、气泡（气穴）1. 问题描述2. 解决方案- 注塑速度可能太快了。
塑料像一阵风呼呼地冲进模具，把空气都裹在里面了。
降低注塑速度，让塑料慢慢流进去，就像散步一样，这样空气就有机会跑出来了。
- 模具的排气也很重要。
如果模具没有排气孔或者排气不良，空气就被困在里面出不来。
在模具上开排气槽或者使用透气钢材料，给空气一条逃跑的路。
- 塑料干燥不彻底也会产生气泡。
如果塑料里有水份，加热的时候就会变成水蒸气，形成气泡。
注塑生产中15种注塑缺陷不良原因分析和对策
注塑生产中15种注塑缺陷不良原因分析和对策常见注塑不良原因分析和对策1.充填不足2.溢料3.气孔4.波纹5.银条纹6.表面晕音7.融合线8.气泡9.黑条纹及烧痕10.龟裂11.离模溢料12.弯曲13.脱模不良14.直浇口的脱模不良15.材料的叠边不良不良现象及其原因处理办法１、充填不足[1]成形品的体积过大[2] 流道、浇口过小[3] 喷头温度低[4]材料的温度或者射出压力低[5]内腔里的流体流动距离过长[6]模具温度低了[7]射出速度慢了[8]材料的供给量过少[9]排气不良2、溢料[1]锁模力不足[2]模具不好[3]模具面的杂质[4]成形品的投影面积过大[5]材料的温度过高[6]材料供给量过剩[7]射出压力高3、气孔在材料為充分干燥时，是挥发物或空气所致；大多时候发生在產品胶厚的位置，实际是材料的收缩引起的真空气泡[1]流道或浇口过小[2]成形品的壁厚差大[3]材料的温度高[4]离浇口的流动距离长[5]脱模过早[6]射出压力低[7]冷却时间短[8]保压不充分4、波纹[1]材料流动不畅[2]模具温度低[3]进浇口过小5、银条纹[1]水分或挥发成分[2]材料的温度过高[3]模具温度低[4]排气不良[5]成形品或模具的设计不良[6]模具面上的水分或挥发成分[8]混入夹杂的材料[9]螺桨的运转不当6、表面晕暗[1]润滑或挥发成分过多[2]脱模材过多7、融合线------实际是2股或多股材料汇合时，材料的融合线。
与材料汇合时，材料的粘度有狠大的关系。
从理论上讲，材料的汇合肯定会產生融合线，只是明显程度的不同而已。
[1]材料的温度[2]浇口的设计不当[3]材料里的挥发成分或脱模剂过多[4]材料的凝固快[5]成形品的设计不良8、气泡------在材料為充分干燥时，是挥发物或空气所致；大多时候发生在產品胶厚的位置，实际是材料的收缩引起的真空气泡[1]浇口或流道过小[2]射出压力低[3]过剩的水分[4]成形品的设计不良[5]排气不良9、黑条纹及烧痕------实际是材料受到高温、高压的作用出现分解烧焦的现象。
注塑成型常见不良现象及处理措施
注塑成型常见不良现象及处理措施在注塑成型过程中，常常会出现一些不良现象，这些现象可能会导致产品的质量下降，甚至无法使用。
因此，及时发现并解决这些问题是非常重要的。
下面将介绍一些常见的注塑成型不良现象及处理措施。
1. 短射短射是指注塑制品在填充过程中未能充满模具腔体，导致制品出现不完整的现象。
短射的原因可能有：- 注塑机温度设置过低，导致熔融物质无法充分流动；- 模具温度过低，使得熔融物质凝固速度过快；- 注射压力过低，无法将熔融物质充分填充到模具腔体中。
处理措施：- 调整注塑机温度，确保熔融物质能够充分流动；- 提高模具温度，延缓熔融物质的凝固速度；- 增加注射压力，确保熔融物质能够充分填充到模具腔体中。
2. 气泡气泡是指制品内部或表面出现的气体聚集现象，给产品的外观和性能带来负面影响。
气泡的原因可能有：- 熔融物质中含有过多的挥发性物质；- 注射速度过快，导致气体无法及时排出；- 模具中存在气体积聚的死角。
处理措施：- 选择低挥发性的熔融物质；- 控制注射速度，避免气体无法及时排出；- 优化模具结构，减少气体积聚的死角。
3. 热胀冷缩热胀冷缩是指注塑制品在冷却过程中由于热胀冷缩系数不一致而导致尺寸变化的现象。
热胀冷缩的原因可能有：- 注塑机温度和模具温度不匹配；- 熔融物质的热胀冷缩系数不一致。
处理措施：- 调整注塑机温度和模具温度的匹配度；- 选择热胀冷缩系数相近的熔融物质。
4. 毛刺毛刺是指制品表面出现的细小突起，给产品的外观和触感带来不良影响。
毛刺的原因可能有：- 模具中存在不平整的表面；- 注塑机压力过高，使得熔融物质溢出模具腔体。
处理措施：- 修复模具表面，保持其光滑平整；- 调整注塑机压力，避免熔融物质溢出模具腔体。
5. 缩水缩水是指注塑制品在冷却过程中由于体积收缩而导致尺寸变小的现象。
缩水的原因可能有：- 熔融物质中含有过多的收缩剂；- 注塑机温度和模具温度不匹配。
处理措施：- 选择低含量的收缩剂；- 调整注塑机温度和模具温度的匹配度。
注塑成型缺陷及解决方法
注塑成型缺陷及解决方法注塑成型是一种常用的塑料制品生产工艺，但在实际操作过程中，难免会出现一些缺陷。
下面将介绍几种常见的注塑成型缺陷及其解决方法。
1.短射：短射指的是塑料在模腔中注入不完全，导致制品形状不完整或缺少一部分。
短射可能由于注射速度过快或进气不畅引起。
解决方法是调整注塑机的注射速度和压力，确保塑料充分进入模腔，并检查进气口是否畅通。
2.气泡：气泡是指制品表面或内部出现空洞。
气泡的形成可能由于塑料中含有水分、模具开放不当等原因。
解决方法是在注塑前将塑料干燥处理，确保塑料中不含水分，并检查模具密封性以防止气体进入模腔。
3.缩短：缩短是指制品尺寸比设计要小，可能由于塑料收缩不均匀或模具温度不稳定引起。
解决方法是通过调整模具温度和冷却系统，使塑料在注塑过程中均匀收缩，并确保模具温度稳定。
4.色差：色差是指制品表面颜色不均匀，可能由于塑料熔融不充分、颜料添加不均匀等原因。
解决方法是加长塑料的熔化时间，确保塑料充分熔融，并确保颜料充分混合均匀。
5.枝晶：枝晶是指制品表面出现树枝状的纹理，可能由于注塑温度过高或冷却时间不足引起。
解决方法是降低注塑温度，延长冷却时间，确保塑料在注塑过程中充分凝固。
6.毛刺：毛刺是指制品表面出现刺状的尖突物，可能由于模具间隙过大或模具磨损引起。
解决方法是调整模具间隙，确保模具紧密结合，并定期检查模具磨损情况。
7.烧焦：烧焦是指塑料在注塑过程中受热过度，产生发黑或炭化的现象。
烧焦可能由于注塑温度过高或注射速度过快引起。
解决方法是降低注塑温度，调整注射速度，确保塑料受热均匀。
总结起来，解决注塑成型缺陷的关键是调整注塑机参数、保证模具质量和稳定性，以及进行适当的后处理工艺。
此外，及时发现和修复模具的损坏也是避免缺陷的重要措施。
注塑成型不良现象及解决方法
（4）对薄件应提高温度，保证料流畅顺，对厚壁制件应降低模温。
（5）浇口要对称开设，尽量开设在制件厚壁部位，应增加冷料井容积。
3．塑料方面：
结晶性的塑料比非结晶性塑料收缩历害，加工时要适当增加料量，或在塑料中加成换剂，以加快结晶，减少收缩凹陷。
4．加工、调整方面：
（1）设置的温度、压力、速度过高，应采用分段注射。注射时间、保压时间、加料量过多都会造成飞边。（2）调节时，锁模机铰未伸直，或开、锁模时调模螺母经常会动而造成锁模力不足出现飞边。（3）调节头与二极的平行度不够或调节的系统压力过大。
5.飞边和制件不满反复出现的原因：
（1）塑料原料粒度大小悬殊不均时会使加料份量不定。
分析如下：
1．加工方面：
（1）加工压力过大、速度过快、充料愈多、注射、保压时间过长，都会造成内应力过大而开裂。
（2）调节开模速度与压力防止快速强拉制件造成脱模开裂。
（3）适当调高模具温度，使制件易于脱模，适当调低料温防止分解。
2．
（1）模具型腔分布不衡或平行度不够造成受力不平衡而造成局部飞边，局部不满，应在不影响制件完整性前提下流道应尽量安置在质量对称中心。
（2）模具中活动构件、滑动型芯受力不平衡时会造成飞边。
（3）模具排气不良时受压的空气会使模的分型面胀开而出现飞边，应开设良好的排气系统，或在分型面上挖排气沟。
3．塑料的流动性过大，或加太多的润滑剂，应适当降低压力、速度、温度等，减小润滑剂的使用量，必要时要选用流动性低的塑料。
成型不良现象及解决方法
故障现象及原因
注塑成型常见不良及对策

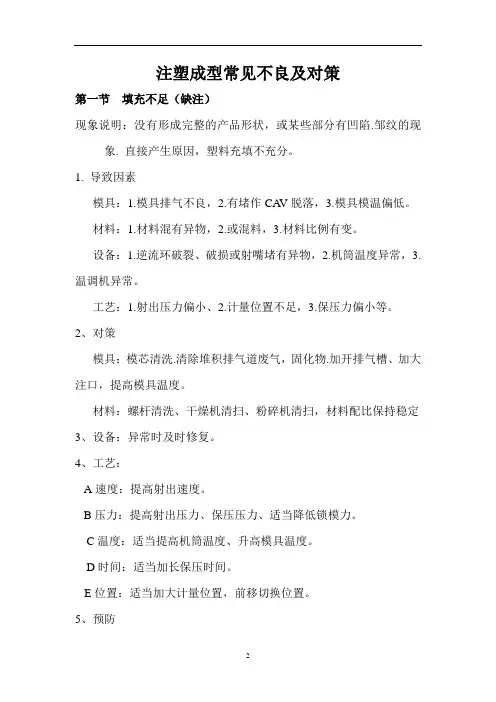

注塑成型常见不良及对策第一节填充不足（缺注）现象说明：没有形成完整的产品形状，或某些部分有凹陷.邹纹的现象. 直接产生原因，塑料充填不充分。
1. 导致因素模具：1.模具排气不良，2.有堵作CA V脱落，3.模具模温偏低。
材料：1.材料混有异物，2.或混料，3.材料比例有变。
设备：1.逆流环破裂、破损或射嘴堵有异物，2.机筒温度异常，3.温调机异常。
工艺：1.射出压力偏小、2.计量位置不足，3.保压力偏小等。
2、对策模具：模芯清洗.清除堆积排气道废气，固化物.加开排气槽、加大注口，提高模具温度。
材料：螺杆清洗、干燥机清扫、粉碎机清扫，材料配比保持稳定3、设备：异常时及时修复。
4、工艺：A速度：提高射出速度。
B压力：提高射出压力、保压压力、适当降低锁模力。
C温度：适当提高机筒温度、升高模具温度。
D时间：适当加长保压时间。
E位置：适当加大计量位置，前移切换位置。
5、预防A、产前模具分解清洗，产后及时防锈保养，生产过程中定时清洗。
B、现场异常处理必须防止金属物掉入螺杆。
C、材料管理操作，不可混料。
D、模具温度、成形条件定时点检。
第二章飞边现象说明：产品外围或内围形成薄膜状、超出完整产品形状。
产生原因：塑料充填过多或模芯缺损、配合间隙大、模芯腐蚀而造成。
1、飞边形成：A、模具本身（设计）缺陷产生飞边。
如：本司“408”B、型修后，配合间隙大，导致飞边。
2、正常量产出现飞边，主要有以下几点：A、材料干燥不充分，导致飞边。
B、产品压模，二次成形造成飞边。
如：本司PDIC BASE，产品压模，合模面受损，导致飞边。
C、模芯腐蚀，清洗后导致飞边。
如：82机种890产品。
D、模芯进胶：如本司“389”柱子合模线飞边（进胶造成）E、粉末、拉丝二次成形导致飞边，主要表现在二分模。
如：818F、混料：因材料流动指数变异导致飞边。
如90混有900P等G、材料比例（原：再）：变更导致飞边。
H、设备异常：如计量不稳定，机筒温度异升高，模温升高。
注塑成型常见不良现象及处理措施
注塑成型常见不良现象及处理措施注塑成型常见的不良现象有以下几种：
1. 短射：指注塑料进模型中未充满模腔，导致产品缺陷。
处理措施：增加注射
压力、延长注射时间、增加料缸温度、增加模具温度、增加模具出料口直径等。
2. 气泡：指产品表面或者内部浮现气泡，影响产品质量。
处理措施：增加注射
压力、延长注射时间、增加模具温度、增加料缸温度、增加模具出料口直径、增加模具排气孔等。
3. 热熔线：指产品表面浮现细小的线状缺陷，通常是由于注射速度过快导致的。
处理措施：减小注射速度、增加模具温度、增加模具出料口直径等。
4. 毛刺：指产品表面浮现细小的凸起，通常是由于模具设计不合理或者模具磨
损导致的。
处理措施：修复模具、修改模具设计、增加模具温度、增加模具出料口直径等。
5. 缩水：指产品尺寸缩小，通常是由于注射压力不足或者冷却时间不足导致的。
处理措施：增加注射压力、延长冷却时间、增加模具温度等。
6. 毛洞：指产品表面或者内部浮现凹陷，通常是由于注射速度过快或者模具设
计不合理导致的。
处理措施：减小注射速度、修改模具设计、增加模具温度等。
处理不良现象的关键是找到问题的根源，然后针对性地采取相应的处理措施。
同时，注塑成型过程中的参数控制和模具维护也是关键的因素，需要进行定期检查和调整。
注塑缺陷及其解决方法
注塑缺陷及其解决方法注塑是一种常用的塑料加工方法，通过将加热熔融的塑料材料注入到模具中，冷却后形成所需的产品。
然而，在注塑过程中，往往会出现一些缺陷，影响产品的质量。
以下是一些常见的注塑缺陷及其解决方法。
1.气泡：气泡是注塑中最常见的缺陷之一、它们可能是由于塑料材料中的挥发性成分排放不完全，或者是熔融塑料中的气体在注射过程中迅速扩散而形成的。
解决气泡问题的方法包括：合理选择塑料材料、充分预干燥材料、提高注射速度和压力、优化模具结构等。
2.沉痕：沉痕是表面上的凹陷，通常是由于塑料材料的收缩不均匀或冷却不充分造成的。
解决沉痕问题的方法包括：调整注射温度和压力、改善模具冷却系统、增加冷却时间等。
3.翘曲：翘曲是注塑过程中产品变形的一种形式。
它可能是由于模具设计不合理、注射温度过高或产品冷却不充分引起的。
解决翘曲问题的方法包括：优化模具结构、调整注射温度和压力、增加冷却时间等。
4.热断裂：热断裂指的是在注塑加工过程中，产品的一些部位出现开裂或裂纹。
它可能是由于注射过程中产生的应力超过了材料的承受能力引起的。
解决热断裂问题的方法包括：调整注射速度和压力、改变注射顺序、增加降温时间等。
5.色差：注塑产品在颜色上出现不均匀或异色现象。
这可能是由于原料配比不准确或注射过程中的温度变化等原因造成的。
解决色差问题的方法包括：准确控制原料比例、稳定注射温度、使用色差控制剂等。
6.熔接线：熔接线是由于注塑模具的设计和操作问题导致两个或多个熔融塑料部分相互连接而形成的。
解决熔接线问题的方法包括：调整模具结构，避免部件交汇点过多，调整注射速度和压力等。
总之，注塑缺陷的解决方法主要包括调整材料配比、优化模具结构、控制注射温度和压力、增加冷却时间等。
同时，及时调整机器参数、进行模具维护和清洁，以保证注塑过程的稳定性和可靠性。
通过以上的措施，可以有效减少注塑缺陷，提高产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射出成型中常见不良现象产生原因分析及对策以下所列举的成型中产生的不良原因及对策是指在一般情况下可能出现的﹐也仅以本人在工作中的一些心得﹐体验为例﹐如有不妥或不周之处﹐还请各位行家指正﹗(一)短射(不饱模)(1)短射(不饱模)﹕即是溶融塑料未能完全填充填满成型空间(模穴)各个角落的现象(2)原因及改善对策(见下表)(二)毛边(1)毛边﹕即是在分模面﹑流道周围及模仁镶块间隙内出现的膜状或毛刺状的多余胶料(2)原因及改善对策(见下表)*注﹕成型时间过长﹐模温过低而采用高压﹐高速射出也是产生毛边的常见原因(三)银线(1)银条(银线)即是在成型产品表面或表面附近﹐沿塑料流动方向﹐呈放射状的银白色条纹。
(2)原因及改善对策(见下表)(四)成品光泽度低(1)成品光泽度低是指成品表面光泽达不到质量要求﹐表面无折光度。
(2)原因及改善对策(见下表)(五)变形（1）变形可分为对角线的扭曲及平行边沿的曲翘两种﹐是成品成型中发生的不规则弯曲现象（2）原因及发善对策（见下表）（六）顶白（1）顶白（也叫白化）是指成品在脱模之际﹐在顶针或其它脱模部位出现白色痕迹（2）原因及改善对策（见下表）（七）结合线（1）结合线是指在成型中﹐二道或多道熔融材料融合时出现的细线状（2）原因及改善对策（见下表）（八）冲料痕（1）冲料痕是指熔融材料在进料点附近﹐以浇口为中心而呈现的条纹状（2）原因及改善对策（九）异色（黑纹）（1）异色（黑纹）是指在成型过程中﹐在成品表面出现的黑色或其它深色条纹（2）原因及改善对策（见下表）（十）气泡（1）气泡是熔融塑料中的水份﹐挥发气体于成型过成中被封入内部而残留的空动现象（2）原因及改善对策（见下表）射出换料要诀在射出成型作业中﹑换料﹑换色的问题﹐值得吾入深入探讨﹒如何以最快速的方法完成换料﹑换色﹐除可节省时间外﹐并可降低一笔相当可观的生产成本﹒一﹑同一材料之换色1﹒1同一材料的换色时﹐原则上从淡色材料换为深浓色材料﹐较从不透明材料换为透明材料容易﹒一般换色作业程序如下﹕（1）关斗漏料斗下部的进料挡门﹔（2）空射数次﹐将加热料管内的材料全部射出﹔（3）新材料加入漏斗﹔（4）打开进料挡门﹐螺杆前进后退十数次直到换色完成﹒从不透明材料换为透明材料时﹐尤需拆除喷嘴头部份﹐清除残留的材料﹐必要时杆亦需抽出撤底清理﹐不可有残余料积存死角处﹒二﹑不同材料之换色2.1 不同材料的更换作业﹐是利用前后各材料的熔融黏度差﹐与加热管的温度控制来施行换料手续。
热可塑性塑料材料的温度高时﹐会黏着于金属面﹐温度低时不黏着。
换料作业即利用此性质﹐使欲更换的加热缸内原黏着于加热缸壁﹐以让供经冷螺杆的高黏度清除用材料削取之。
此时﹐螺杆温度宜低﹐欲使更换之原料不掷附于螺杆而得以削除之﹐因而清除用材料宜用熔融黏度高的材料﹐如高密度PE或PS等。
不同材料换料作业须注意下列事项﹕(1)在焕料终了前﹐加热缸温度应低于实际的成型温度﹔如成型温度低的材料A更换成高的材料B的场合﹐清除料B的温度应低于B的温度应低于B材料成型温度10℃~~20℃为宜。
又成型温度高的材料B更换成低的材料A的场合﹐清除材料A的温度应低于A的成型温度10℃~20℃为宜。
(2)螺杆转速宜低﹐减低螺杆背压﹐防止摩擦热导致材料温度上升。
(3)欲更换的原材料﹐熔融状态下昼量勿卷附螺杆上。
(4)以短行程使螺杆前进﹐冲出材料数次﹐换料效果极佳。
(5)加热缸内壁或螺杆头部或外径﹑螺杆沟槽部份﹐若有伤痕或缺口﹐则熔融材料会滞留该处而使换料作业困难。
二﹑换料作业实例在塑料射出成型作业中﹐换料换色之场合经常发生﹐所以如果对于换料之基本知识缺乏﹐易造成工厂内原物料之浪费﹐又耽误时间。
为了解决换色换料之难题﹐市面上推础一种西德制料管清洗剂---CORATEX﹐可清除螺杆﹑喷嘴﹑模具(¸尤以热浇道模具之清除理想)之残留料﹐对缩短换色之时间相当有帮助。
射出成型塑料的特性射出成型技术中四大主要因素之一----塑料,在成型技术中起着非常重要的作用,因此,要很好地掌握成型技术,必需要了解塑料的特性,以下是塑料的一些常见特性:一,化学特性1,绝缘性2,抗电阻性3,耐药品性4,吸水(吸湿性)性5,耐水性6,气体透过率7,毒性二,物理特性1,比重2,收缩率3,流动性4,色调5,着色性三,机械特性1,抗拉,压缩,弯曲2,冲击强度,剪断3,耐塺耗性,硬度4,负荷变形5,疲劳特性6,潜变性四,光学特性1,透明度2,光透过率3,耐侯性4,放射线特性五,热特性1,成型温度范围2,热膨胀率3,热变型温度4,熔融温度5,分解温度6,燃烧性,脆化7,温度低温特性五大工程塑料射出成型特性一,尼龙(PA---聚胺树脂)1,比重:1.142,熔点:PA 220℃PA66 255℃3,成型温度:PA 225---280℃PA66 260---280℃4,压缩比: 3.0---5.05,喷嘴温度: 260---300℃6,螺杆进料后退时间为塑料滞留时间的90%则可以获一致的高韧性7,干燥温度:79℃超过93℃3小时会变色二,PC(LEXAN---聚碳酸酯树脂)1,比重:1.22,熔点:221℃3,成型温度: 250---290℃4,容易起水分解屋温度不宜超过300℃以上5,螺杆附着的分解物以二氯甲烷溶剂除去6,再生料加收24%以下并以筛纲去粉末7,L/D:20以上(螺杆须20牙以上)8,压缩比:2—39,除湿至0.3%以下以防气泡产生三,POM聚缩醛(塑料钢)1,比重:1.14---1.422,熔点:175℃3,成型温度: 200---210℃4,成弄时易变形,曲翘，凹陷;在高温下有热分解气体产生有爆裂现像发生应特别注意.四,变性PPO(NORYLR)1,比重:1.06---1.102,熔点:强化(GF)275---315℃3,成型温度;一般260---300℃4,模温:80---100℃5,易发生龟裂,易吸湿,须彻底干燥6,背压:5---15kg/cm27,I/D:18---208,料管以PC或PMMA清洗五,PBT聚酯树酯(VALOX)1,比重:1.312,熔点:225℃3,成型温度:240---260℃4,分解温度:280℃5,模温:60---70℃可防止变形6,快速射出可使表面光泽度佳,但要注意排气,以防烧焦7,以PS或HIPS清洗料管,再生料使用25%以下射出成型不良常见重案分析例案一,生产过程中料管升温异常引起升温异常原因大致如下:1,射速太快2,感温线接触不良或感温点设计不当3,喷嘴孔径小4,背压太高5,螺杆转速太快6,螺杆与料管偏心而磨擦生热7,料管入料处冷却不够8,喷嘴处堵塞或温度过低例案二,较大之成品中央部份变形(ABS)1,改善前射出模式:第一段快速第二段减速,第三段快速,这种模式易造成填充过饱而引起脱模困境难,顶出时发生变形.对策:采且一快,二,三段减射出模式2,模具使用过冻冷冻水,造成成品表面冷却快,内部冷却慢而产生后收缩现像引起收缩差异使成品发生曲翘变形对策:升高冷冻水温,并以适当延长冷却时间3,模温及料温偏低而使用较高压力成型而引起残留应力造成曲翘且成品密度不均对策:适当提高模温及料温以利低压成型4,有脱模倒勾,成品取拿困难造成变形对策:抛光脱模倒勾,注意平横取拿成品例案三,料头拉丝1,射喷温度过高或加热过频繁对策:降低射嘴温度及喷嘴加热频率2开模位置及变速设定不佳对策:调整变速开模位置,适当加快快速开模及增加开模行程3,适当调点松退(1mm~5mm)对策:调整松退时特别注意位置不可太大,以免成品出现缩水,银线,气泡..4,调整背压轴(0KG/CM2 ---10 KG/CM2 )注意:喷嘴流涕的处理方法与上叙处理拉丝大致一样,另:流涕有可能是背压及保压压力过大,因此要考虑调整背压及保压,例案四:成品表面出现黑点一,成品表面固定点出现黑点1,模面某定点太脏或排气孔淤塞,2,锁模时模具导销或滑块掉落污泽于模母模模穴3,顶针油污,锈斑4,顶针及顶针孔磨损或顶针有倒勾拉料屑二,成品表面不固定出现黑点]1,原料本身有黑点2,烘料桶不洁,进风口太脏3,料管未清洗干凈,4,火箭头模损或射嘴未上到位5,工作环境内灰尘太多例案五,成品短料,缩水的同时又出现毛边1,模具未闭紧或模具公,母模面不吻合2,机具销模力不够3.模具排气不良4,料管温度过高5,射速太快,射压太高6,一次射出压力,位置位调好7,模具温度太低或太高8,成品太薄,表面积太大而灌点又太远9,保压压力太大10,保压切换太早11,四支哥林柱不平衡或有哥林柱断例案六,螺杆储料时断时续或未干燥料卡住螺杆加料不顺1,把螺杆射到底时停止马达不操作,料管继续正常加温2,把料管冷却水关掉,3,把离冷却水最近一段度加高20---30度,前端温度不变4,在加升最后一段温度时,温控自然跳动达二次以上后,方把新料加上,清洗因加高温后而变质的料,然后使度恢复正常料管冷却水开,即可正常生产,理由是:要把卡在杆上的料熔化掉,使新料易通过,因此,凡对于吸水率强的料(如尼龙料,二次料,拌色粉料等)温度未达到时,千万不要先放入料管以防止卡住螺杆!例案七,含玻璃纤维的成型要点1,FRTR的流动性低于非强化料,所以常须增加料管温度,模温,及射压力等,同理模具的浇口,横浇道,浇口等的尺寸也须大于非强化料.2,成型收缩率甚小于非强化料,呈方向性流动,所以浇口方向设计尽量减少配向所致的不良影响3,成品的接合线部份强度,低于其它部份,因此,模具接合线部位一定要开排气,不致于包风现像,4,注意模具,螺杆组件,料管,螺杆的材质及表面硬度塑料原料的分类以及特性说明1.HIPS 价格比较低,材料特性较脆,强度差.外观比较不光亮.不适合做外观材料.2.ABS 价格比HIPS贵,韧性较好,外观很光亮.可以电镀.3.PC 价格比ABS贵,韧性强度佳,外观光滑.4.PCABS PC料与ABS料混合在一起的工程塑料.5.POM 耐磨,比如可以适合用作齿轮.6.GF<玻璃钎维> 是一种添加剂,可以增加强度,但缩收率减低,其减低的比率为加10%的GF要减低0.1%的缩收率.表面粗糙,不适合做外观件.。
