CDMA光纤直放站规划设计与应用

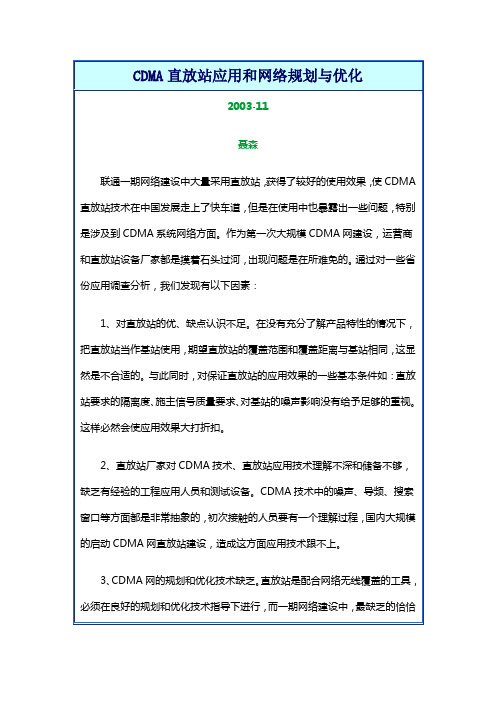

CDMA直放站应用和网络规划与优化
3、系统的覆盖半径变化、相邻小区变化、增加传播的多径、导频混淆、导频污染等等。
2、直放站厂家对CDMA技术、直放站应用技术理解不深和储备不够，缺乏有经验的工程应用人员和测试设备。CDMA技术中的噪声、导频、搜索窗口等方面都是非常抽象的，初次接触的人员要有一个理解过程，国内大规模的启动CDMA网直放站建设，造成这方面应用技术跟不上。
3、CDMA网的规划和优化技术缺乏。直放站是配合网络无线覆盖的工具，必须在良好的规划和优化技术指导下进行，而一期网络建设中，最缺乏的恰恰就是这个方面。
网络规划设计是移动通信网的建设中极其重要的环节，它对于网络的建设成本与网络建立后的运行质量有重要的影响。混合组网规划设计目标是指导工程以最低的成本建造成符合近期和远期话务需求，具有一定服务等级的移动通信网络。具体地讲就是要达到服务区内最大程度的时间、地点的无线覆盖，满足所要求的通信概率；在有限的带宽内通过频率复用，提供尽可能大的系统容量；尽可能减少干扰，达到所要求的服务质量；在满足容量要求的前提下，尽量减少系统设备单元，降低成本等几个方面目标。直放站混合组网的网络规划技术是建立在CDMA系统网络规划技术之上的，基本流程与系统网络规划一致，在充分了解和测试所规划区内的相关信息，利用网络规划软件对基站和直放站覆盖区域进行仿真，达到最佳组网的目的。直放站混合组网规划循序渐进的工作，是一个阶梯式循环往复的过程。对于一个网络来说，移动用户在不断地增长，无线环境在不断的变化，话务分布情况也在变化之中，因此，网络是在循环反复的网络规划与优化的过程中不断发展壮大起来的。
CDMA直放站类型与应用和室内分布工程设计规划.pptx
同频直放站特点
特性
低成本的射频信号盲区解决方案、可采用立柱或壁挂的简便安装方式； 下行（到用户手机）的输出功率一般在+10dBm到+40dBm之间； 上行（到基站）的输出功率一般在+7dBm和+37dBm之间； 可在本地通过RS232C接口对直放站进行编程和控制，也可通过拨号调制解调器控 制； 可实现多载频；
直放站部分
在无线网络中，直放站适用于基站不能最大限度利 用其有效容量且用户密度较低的区域，常用来解决基站 难以覆盖且话务需求不大的覆盖盲区，或将基站的无线 信号进行延伸。对于诸如郊区、农村、偏远的居民区、 部分交通干线和铁路等，或者由于某些自然及人为障碍 物(如高山、大型建筑物、隧道等)的影响而形成的信号 盲区、阴影区，要求一定的信号覆盖但对容量要求不高， 利用直放站来解决这些地方的网络覆盖是较为经济合理 的有效手段。
直放站与室内分布工程 设计规划
无线院 黄伟程
本文简介
❖ 直放站与室内分布工程概述
设备分类
❖ 直放站部分
工程设计 对网络的干扰
降低干扰的措施
❖ 室内分布部分
原理 作用 分类 布放关键事项
直放站与室内分布工程概述
移动通信直放站与室内分布作为一种实现无 线覆盖的辅助技术手段，常用来解决基站难以覆 盖的盲区或将基站信号进行延伸。直放站由于投 资少、见效快、易于实现的特点，被越来越多的 移动网络运营商所采用。
设备分类
按照基站与直放站链路的方式，可以分为三大类：
❖ 射频直放站
❖ 微波直放站 ❖ 光纤直放站
同频直放站 移频直放站
按无线工作方式可分为两类： ❖ 选频直放站 ❖ 宽带直放站
同频直放站主服务区 BFra bibliotekS接收天线 F1
CDMA直放站工程设计技术及应用
现阶段，直放站已经成为CDMA网络中解决特定区域覆盖的有效手段。
但是引入直放站后，如果处理不当，会对网络造成一定影响。
如何能够使直放站既充分发挥作用，又不对全网造成不利影响，这是所有直放站厂家必须面对的问题。
在CDMA直放站建设中，使用的几种主要直放站类型有：无线同频直放站、光纤直放站和移频直放站。
这里结合工程实际，简要介绍一下现阶段在CDMA直放站工程设计中需要考虑的几个重点问题。
直放站设计中考虑的问题在CDMA直放站的工程设计中，任何类型的直放站都需要考虑以下问题：1.上行底噪任何直放站接入基站均会对原有的CDMA网络产生干扰问题，即对施主基站引入一定的噪声，引起基站的灵敏度降低。
众所周知，在CDMA制式下，我们希望接入到基站接收机入口的噪声功率应小于-113dBm。
这就要求在进行链路预算和直放站调测过程中，通过调整直放站的上行增益来减小其对基站的影响。
调测时应调整上行增益并计算此噪声经有效路径损耗到达基站接收机的噪声功率是否控制在-113dBm以内，只要控制好上行噪声，直放站就不会对基站形成干扰。
2.搜索窗参数的调整加入直放站后，使施主基站的覆盖区发生了变化，基站原先设置的搜索窗口范围可能太小，为了使系统正常工作，需要修改相应参数。
一般调整的主要参数为：Search A、N、R以及反向接入信道的搜索窗口。
在CDMA系统中使用直放站会产生定时时延和信号延时扩散，如果时延较大，将使CDMA系统导频码的相位发生变化，产生掉话等问题。
按照当地实际情况调整施主基站的接入信道搜索窗口宽度，反向业务信道搜索窗口宽度，激活导引信道及搜索窗口宽度。
同时应在相邻小区的邻区列表中增加该施主小区，并适当调整相邻导引信道及搜索窗口宽度。
3.输出功率安装直放站的目的是解决已知存在的需覆盖区域，直放站只要解决该范围的覆盖即可。
直放站调测时，输出功率设置不宜过大，否则会带来新的导频污染及其它问题。
所以，在能够达到覆盖效果的情况下应尽可能的减小天线的发射功率。
CDMA直放站类型与应用和室内分布工程设计规划
设备分类
按照基站与直放站链路的方式，可以分为三大类： 射频直放站 微波直放站 光纤直放站 按无线工作方式可分为两类： 选频直放站 宽带直放站
同频直放站
移频直放站
பைடு நூலகம்
BTS
直放站
移动台
主服务区
接收天线
发送天线
同频直放站
F1
F1
同频直放站
功能框图
双工器
后备电池
HPA
双工器
HPA
控制器
Mobile Phone
MODEM
供电 系统
PSTN
前向RF/IF变换
RS-232C
反向RF/IF变换
LNA
LNA
同频直放站接收射频信号并放大后以同样频率发射。同频直放站可按照其输出功率大小等进行分类。 同频直放站将从基站接收到的RF信号转换成IF信号，通过IF滤波器得到需要的频率带宽信号并将IF信号 转换成RF信号传送到服务区域。频率转换及IF滤波过程是将信号放大而又不影响服务质量的有效方式。
同轴电缆系统
同轴电缆是最常用的材料，性能稳定、造价便宜
线路损耗大，通常需要多个干线放大器作信号放大接力
普遍应用
光纤系统
光纤线路损耗小，保证足够的信号强度，性能稳定可靠
近端和远端都需要增加光电转换设备，系统造价高
适合质量要求高的大型场所
泄漏电缆系统
举例说明(一)
马屯直放站覆盖距离过远，且周围所有临小区未加，在这种情况下该直放站信号完全是噪音信号，造成其覆盖区域FER高。 ------建议进行了临区的调整，同时对它们的搜索窗进行了相应的优化。
举例说明(二)
孙庄直放站上下行不平衡，下行覆盖过远，在距该直放站6Km外信号很强，形成干扰源，造成较高的FER，且上行性能很差（TX很高）。 ------建议降低该直放站的发射功率并重新测试，同时联调周边基站的搜索窗 尺寸。
CDMA光纤直放站应用分析
光 纤 的 时延 为空 中时 延 的 １ ｋ ． ｍ，那 么 ｌｍ 的光 纤 时 延 ５ ｋ
为 ６１ｈｐ ．ｃｉ。
（） ｍｏ ｉ Ｌ ｎ ｔ。 此 参 数 为 基站 业 务信 道 的解 调 ３ Ｄｅ ｄ Ｗ ｎ ｅ ｇｈ 器 搜 索 手 机 的 反 向话 音 信 号 的 窗 口值 。此 参 数 主 要 影 响软 切
摘要 ： Ｃ 对 ＤＭＡ光纤直放站在 网络建设 中的应用 、 主要模块指标及优化参数调整进行详细的介绍 ， 对其在远距 离覆盖 当
中 出现 的 问题 处 理 进 行 研 究 。
关键 词 ： 直放站 ； 参数优 化 ； 索窗； 搜 问题处理 中图分类号 ：Ｎ９ ９ Ｔ ２ 文献标 识码 ： Ａ 文章 编号 ：６ ３ｌ３ （ ０ ２ ０ —２ １０ １７ 一１ １２ １ ）２０ ０ —２
—
Ｐ Ｐ ａ ｅ＝Ｏｐ ｉ ｅａ Ｎ ｈ ｓ ｔ ｄ ｌｙ＋Ｒｅ ｅ ｔｒＤｅａ ｃ ｐ ａｅ ｌｙ＋Ａｉ Ｄｅａ （ ｒ ｌｙ 此
２０１
信息通信 参数为手机至直放站 的空中时延 与手机 基站的空中时延之
差）
ｓ ＜Ｄｅ ｄ Ｗ ｉ Ｌ ｎ ｔ ２ ｍｏ ｎ ｅ ｇｈ／ 。 即 Ｐ Ｐｈａ ｅ Ｎ
— — —
白冠军： Ｄ Ｃ ＭＡ光纤直放站应， 分析 【 ｛ ｊ
Ｒ Ｄ ＝ Ｓｓ ｍＤ ｌ ＋ ｒ ｅ ｙＯ ｔ Ｄ ｌ ）Ｒ ｐａ Ｄ ｌ Ｔ ｙｔ ｅ ｙ２（ Ｄ ｌ ＋ ｐｃ ａ ＋ ｅｅｔ ｅ ｙ ｅ ｄ 『 Ａｉ ａ ｉｅ ｙ ａ
＝ ０ ＋ ２ 女 （ ４ １ ６ ６ １ ＋ｌ ２ ０ ８ ｈ ｐ ３ ．＋１ ． ） ＝ ２ ． ｃ ｉ
头正 好 有 一块 新 的低 噪放 最 大 输 Ｈ 功率 为 １ｄ ｍ的 ， 换 后 ， ｛ ０Ｂ 更 于机 反 向功 率基 本 恢 复 正 常 ， ＸＡ ｊｓ保 持 在 ０左右 ， 时输 Ｔ ｄｕｔ 此
电信数光纤直放站及模拟直放站工程应用指导
数据导入的操作路径相对数据导入操作来说进行反向操作，把保存的导出 数据模版导入即可。
需要注意的是导入的数据中的设备编号、系统时间等配置都是导出设备的， 需要进行具体的调整。
-8.3
4
1
-14.1
-11.8
-11.6
-9.3
3
2
-13.7
-11.3
-11.7
-9.4
4
2
-14.6
-12.3
-12.4
-10.1
1X负荷(30%)
功率回 退 （1X_E
c)
功率回退 （1X空载功
率)
-2.3
-5.3 -6.9 -8.2 -9.2 -10.0 -10.6 -11.2
0.0
-3.0 -4.5 -5.8 -6.8 -7.6 -8.3 -8.9
最大光传输
距离
20km
连接器
FC/PC
波分复用形
式
内置波分复用光端机或外置波分复用器
增益调节范围 上、下行0-30dB独立可调，1dB步进
波动
≤2dB
杂散发射
每频段带外抑 制
满足YD/T 1241-2002标准 ≤-70dBc，偏离工作频段边缘≥2.5MHz
≤-80dBc，偏离工作频段边缘≥10MHz
符合IP30（近端机）;符合IP65（远端机）
近端机：约5kg远端机：约25kg
近端机：0℃～+55℃ 远端机：-40℃～+55℃
电信数光纤直放站及模拟直放站工程 应用指导
与同类产品主要指标差 异
CDMA数字光纤直放站CRRU
数字处理技术
采用先进的数字信号处理技术，对CDMA信号进 行解调和再生，避免了模拟器件的非线性失真和 噪声干扰，提高了信号的传输质量和稳定性。
远程监控和管理
cdma数字光纤直放站crru支持远程监控和管理功 能，可以通过网络实现对设备的实时监控、参数 配置和故障诊断等功能，提高了设备的可维护性 和管理效率。
室内信号覆盖优化
大型场馆
在大型场馆如体育馆、会展中心等，由于建筑结构和人群密度的原因，室内信号通 常较差。通过部署CDMA数字光纤直放站CRRU，可以优化室内信号覆盖，确保用 户在室内也能获得稳定的通信服务。
地设施
在地下设施如地铁站、地下商场等，由于建筑物遮挡和信号传输损耗，常常存在 信号弱或盲区问题。CDMA数字光纤直放站CRRU的应用能够改善这些区域的信 号状况，提高通信质量。
cdma数字光纤直放站
05 crru的发展趋势与未来展 望
技术发展趋势
5G融合
绿色环保
随着5G技术的快速发展，CDMA数字 光纤直放站CRRU将逐渐向5G融合方 向发展，提升网络覆盖和传输速率。
降低CDMA数字光纤直放站CRRU的 能耗，采用更环保的材料和设计，减 少对环境的影响。
AI与大数据应用
CDMA数字光纤直放站 CRRU技术的发展需要高素 质的人才支持。未来，需要 加强人才培养和引进工作， 吸引更多的优秀人才加入到 CRRU的研发和应用中来。 同时，还需要加强人才交流 和合作，促进技术进步和创 新。
THANKS FOR WATCHING
感谢您的观看
cdma数字光纤直放站crru工作原理
cdma数字光纤直放站crru通过接收来自基站的CDMA信号， 经过数字信号处理技术进行解调和再生，再通过光纤传输到 远端，实现信号的远程传输和覆盖。
直放站技术在CDMA网络中的工程应用
直放站技术在CDMA网络中的工程应用由于CDMA移动通信网络优化和网络建设成本降低的迫切需要，移动通信直放站被大量应用到网络建设中。
但是，直放站引入网络之后也给网络带来了噪声和干扰，应用不当不但达不到网络优化、减低建设成本的目的，反而会严重影响网络的运行质量。
本文通过对CDMA直放站的工作原理、分类及工程设计入手，分析了影响无线网络运行质量的主要因素及相应的解决手段，以便在移动通信网中正确应用直放站技术，实现网络的优化和建设成本的降低。
标签：CDMA；直放站；工程；应用1 概述在CDMA网络建设初期，受投资规模的限制，运营商不可能一次性建设较多的基站，而基站数量不足将影响网络覆盖质量，为了在短期内减少投资、解决覆盖问题，需要用直放站作为过渡手段。
另外，由于我们广大的农村和边远地区地域辽阔、话务量低，这些地方需要用直放站延伸覆盖、提高基站设备的利用率。
由于某种自然及人为障碍物（如高山、大型建筑物、隧道和地下商场等）的影晌而形成的信号盲区、阴影区，这些地区要求有一定的覆盖范围但对容量要求又不高，同频无线直放站是解决这些区域网络覆盖的经济合理手段。
使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。
直放站是解决通信网络延伸覆盖能力的一种优选方案，它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
2 CDMA直放站的工作原理和主要技术特征2.1直放站的特点与基站一样，直放站也是以增加网络覆盖为目的的，直放站在移动通信网络中同样发挥着重要的作用，与建设基站相比，直放站有其优点，当然也有缺点。
直放站的优点主要体现在如下几个方面：（1）低成本的小区覆盖扩展解决方案。
CDMA移频直放站的规划和应用
Ｚ直放站简 介
移频直放站适合于覆盖一些无法解决光纤传输及信号较弱的区域， 在移频传输的工作过程 中， 移频从基站引入的信号经变频后发射， 其频率避开了移动通信网当前的使用频率， 空间不
会 加相同 频 成 有 于 证网 通 质 ［ 。 频 放 系 工 原 移 直 增 的 率 分， 利 保 络的 信 量［ 移 直 站 统 作 理： 频 １ １
图２ 热噪声提升和注入裕量的关系 因此在规划设计中， 应通过控制直放站反向链路增益， 合理分配近端远端放大增益， 选择合 适的有效路径损耗， 降低折合到基站的底噪强度， 一般控制Ｒ Ｔ在 １ Ｂ之内。 Ｏ 一 ｄ Ｚ 合理设置直放
站反向 路 益的 法 通 利 基 后台 计的 收 声电 来 现［ 在 有 装 链 增 方 可以 过 用 站 统 接 机噪 平 实 ３ 没 安 直 ］ ：
为了减少多径干扰应慎重选择直放站的站址增加激活导频集和反向业务信道多径搜索窗的宽度使导频信号不至于相互干扰产生混43传输距离不宜过大受功率和传输路径衰减损耗限制尽可能保证接收天线和发射天线视通且传输距离不宜过万方数据万方数据电子测量与仪器学报2004年增刊5结论随着移动通信的高速发展越来越多地应用直放站作为终端覆盖手段从投资成本上考虑移频直放站在解决室内深度覆盖解决低话务量地区如孤立的乡镇公路旅游点等覆盖解决由于地形地物造成的局部阴影区覆盖等问题与基站相比有较大的优势而且建设周期短
进行分析。
厂 ｜
几
｜
／乍 ／
／ ／ 〕
基站
祸合
器
一
天线
射天线
接收
图３覆盖系统示意图
为了便于分析，我们取如下表所示的计算参数，介绍上行链路分析的方法。 Ｌ：远端机至近端机的传输损耗 （０Ｂ ｌ ８ｄ ） Ｌ：近端机至基站的传输损耗 （０ ） ｐ ４ｄ Ｂ
CDMA移动通信直放站工程设计和调测
CDMA移动通信直放站工程设计和调测CDMA（Code Division Multiple Access）移动通信直放站是基于CDMA技术的无线通信系统中的重要设备。
它主要是用于放大和转发无线信号，实现信号的传输和覆盖。
本文将对CDMA移动通信直放站的工程设计和调测进行详细介绍。
一、工程设计1.系统架构设计2.天线系统设计天线系统是CDMA移动通信直放站中最重要的组成部分之一、在天线系统设计中，需要考虑到天线的类型选择、天线的安装位置和方向、天线馈线的布局等。
同时还需要进行天线方向图和雷达距离图的设计和计算。
3.功率控制设计4.射频滤波器设计射频滤波器是CDMA移动通信直放站中的重要组成部分。
它主要用于滤波和去除无用信号，保证系统的信号质量和传输速率。
在射频滤波器设计中，需要考虑到滤波器的带宽、衰减特性、群延迟等参数。
5.传输系统设计传输系统是CDMA移动通信直放站中信号传输的关键。
在传输系统设计中，需要考虑到传输介质的选择、传输带宽的规划、传输设备的配置等。
同时还需要进行传输线路的布线图和传输设备的参数设置。
二、调测过程1.自检和环境检测在CDMA移动通信直放站的调测过程中，首先需要进行自检和环境检测。
自检主要是检测设备的硬件和软件功能是否正常，包括功放的输出功率、天线的接收敏感度等。
环境检测主要是检测CDMA信号的信噪比、多径效应等。
2.射频系统调测射频系统调测是CDMA移动通信直放站调测的核心环节。
在射频系统调测过程中，需要对天线系统、射频滤波器和功放系统进行相关参数的调整和测试。
同时还需要进行射频信号的传输和接收质量的评估。
3.数字系统调测数字系统调测是CDMA移动通信直放站调测中的另一个重要环节。
在数字系统调测过程中，需要对CDMA信号源、编解码器和信号处理器等进行相关参数的调整和测试。
同时还需要进行数字信号的传输和接收质量的评估。
4.传输系统调测传输系统调测是CDMA移动通信直放站调测的最后一个环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CDMA光纤直放站规划设计与应用
华中科技大学刘友刚武汉大学陈素君
摘要：本文通过对CDMA光纤直放站应用设计给出了CDMA光纤直放站上、下行增益，下行输出功率以及最大传播损耗的计算方法，也给出光纤直放站传播时延扩张，同时对CDMA光纤直放站对网络影响进行了分析，可供网络优化参考。
关键词：CDMA，直放站，光纤传输，搜索窗。
1、概述
中国联通新时空在CDMA工程建设中，采用了直放站作为延伸基站覆盖的主要手段。
对于话务量要求小的区域采用直放站进行覆盖，可以降低网络建设成本，加快工程建设进度，并有利于网络资源的合理利用。
CDMA直放站作为一个信号中继器，在前向链路（下行方向）上，直放站接收施主基站的信号，放大后由用户天线发射出去；在反向链路（上行方向）上，用户天线接收移动台的信号，放大后再发回施主基站，从而完成上、下行链路射频信号的接收和放大。
直放站引入的同时，依据和施主基站“密切”程度也会带来一些不可避免的影响，会增加施主基站的底噪声，相应缩小施主基站覆盖半径。
但是通过合理规划设计CDMA直放站，可以将施主基站缩小的覆盖区域转移到直放站所覆盖的区域，达到了填补覆盖盲区，转移话务量，调配覆盖区业务平衡，可以达到优化网络的目的。
CDMA直放站依据不同应用，可分为同频无线直放站、移频直放站和光纤直放站，本文主要讨论光纤直放站的设计与应用。
2、光纤直放站的规划与设计
光纤直放站可以应用在室内和室外，当应用在室内时一般是大型建筑物，如建筑群、机场、地铁、隧道、溶洞等馈线超长的区域；当用在室外时大多数是担当小容量基站的任务，在市区临时代替基站，在市外主要覆盖广大乡镇和高速公路。
2.1 光纤直放站覆盖高速公路设计举例
已建CDMA光纤直放站位于湖北十堰市馆驿316国道，如下图：
1）已知条件
A. 基站情况：最大发射功率PBTS=43dBm，导频分配比ξ=15%,小区负荷x=60%，基站接收机噪声系数NFBTS=5dB。
B. 直放站情况：RA-1082CDMA室外光纤直放站，上行最大增益GMAXU=65dB，下行最大增益GMAXD=70dB，上行接收机噪声系数NFREP=5dB，基站耦合器选用C=45 dB，覆盖天线增益GRM=18dBi。
C. 手机情况：最大发射功率Pm=23dBm，天线增益Gm=0dBi，噪声系数NFM=8 dB。
D. 覆盖要求：在浪河镇与土关垭镇的316国道10km范围，应实现最大覆盖，边缘场强≥-85dBm，EC/IO≥－8dB。
E. 光纤远端距基站12km。
2）直放站上行增益及噪声的计算
由条件D可知，要实现最大覆盖必须：NFREP-NFBTS+GREPU-C=0。
因此
光路等效射频损耗：L光=12×0.45×2=10.8dB(选1.31μm光器件)。
直放站上行增益：GREP= GMAXU –L光–ATT=65-10.8-ATT=45 dB。
直放站上行增益衰减值：ATT =65-10.8-45=9.2dB。
从计算可知：要想实现最大覆盖，直放站的上行增益与基站耦合器的损耗要相等，即GREP=C=45 dB；同时基站和直放站均增加3 dB的噪声。
3）下行输出功率PREP的计算
根据平衡因子：B=L下行max- L上行max =0
式中：SNR为基站接收最小信号噪声功率比，SNR+处理增益GP= Eb/N0, GP=21dB，Eb/I0=7 dB，SNR=-14 dB，代入式（1）得：
4）下行增益GREP的计算
直放站下行增益GREP= PREP –PBTS +C+ L光
=37-43+45+10.8=39.8dB
直放站下行增益调节范围ATT = GMAXD –L光–GREP
=70-10.8-39.8=19.4dB
5）前向反向链路最大传输损耗的计算
以反向为例：L上行MAX= Pm +G RM +Gm –SNR-(NOW) REP+10lg[1-x]
=23+18+0-(-14)-(-113+ 8)+10lg[1-0.6]
=156dB
2.2 光纤直放站传播时延扩展
基站引入光纤直放站后路径传播时延扩展如下图：
时延扩展由三部分组成：TTOTAL=TB-R+TR+TR-M
其中TB-R为光纤时延：TB-R=12km/0.2 (chip/km)=60chip
TR为直放站时延：TR=5μs=6.2 chip
TR-M为无线覆盖半径时延：TR-M=5km/0.244 (chip/km)=20.5chip
TTOTAL=60+6.2+20.5=86.7chip
在通常情况下，基站系统在开通时寻呼信道预设计值按10km覆盖半径考虑对应时延T=40chip，因此引入光纤直放站后一定要修改基站相关搜索窗参数。
实际工程中，光纤直放站引入后将要扩大施主基站四个基本搜索窗，即接入信道搜索窗、反向链路业务信道多径搜索窗、活动导频集搜索窗和邻域导频集搜索窗。
根据已开通诸多光纤直放站的经验，要满足上述四个搜索窗的扩展，CDMA光纤直放站的距离不要超过20km。
3、光纤直放站的应用
1）大部分解决乡镇覆盖；部分解决市内城区覆盖（代替基站）；同时解决大型建筑的室内覆盖；可提供各种功率等级输出尤其是大功率输出。
2）光纤直放站的延迟
3）施主小区的选择
如果手机收到直放站信号与施主基站信号相对延迟Delay relative小于40 chips, 可认为直放站信号是寄主基站信号的一路多径。
如果Delay relative 大于40 chips, 直放站信号将被当做重叠覆盖邻小区的信号。
–必须选择与直放站覆盖区无重叠的基站小区作为施主
—如找不到合适的基站小区, 必须屏蔽选中的施主小区以使之不与直放站覆盖区重叠
如不能屏蔽选中的施主小区, 必须重新选择施主小区. 否则, 只能忍受由此带来的高掉话率。
4）光纤直放站对邻小区的影响
5）由于光纤时延大（是自由空间1.5倍左右），因此开通时必须调整基站系统搜索窗参数；避免施主小区与从施主小区引出的光纤直放站信号重叠；最大光路由应该长度小于20公里。
