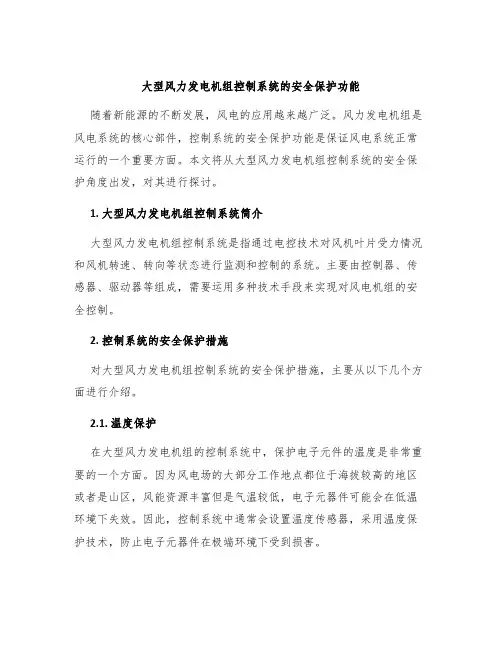

大型风力发电机组控制系统的安全保护功能
大型风力发电机组控制系统的安全保护功能随着新能源的不断发展，风电的应用越来越广泛。
风力发电机组是风电系统的核心部件，控制系统的安全保护功能是保证风电系统正常运行的一个重要方面。
本文将从大型风力发电机组控制系统的安全保护角度出发，对其进行探讨。
1. 大型风力发电机组控制系统简介大型风力发电机组控制系统是指通过电控技术对风机叶片受力情况和风机转速、转向等状态进行监测和控制的系统。
主要由控制器、传感器、驱动器等组成，需要运用多种技术手段来实现对风电机组的安全控制。
2. 控制系统的安全保护措施对大型风力发电机组控制系统的安全保护措施，主要从以下几个方面进行介绍。
2.1. 温度保护在大型风力发电机组的控制系统中，保护电子元件的温度是非常重要的一个方面。
因为风电场的大部分工作地点都位于海拔较高的地区或者是山区，风能资源丰富但是气温较低，电子元器件可能会在低温环境下失效。
因此，控制系统中通常会设置温度传感器，采用温度保护技术，防止电子元器件在极端环境下受到损害。
2.2. 过流保护过流保护是防止风力发电机组超过其承受能力的一项重要的安全保护技术。
在风力发电机组控制系统中，应该安装过流保护装置，一旦发现电流超过设定值，控制系统就会自动切断电源，从而防止电力元器件的过载和损坏。
过流保护技术可以使风力发电机组在接受异常电流或设备故障时，及时切断电源保护设备不受到伤害。
2.3. 压力保护风力发电机组在运行中，由于受到各种外力的作用，可能会发生变形或振动，如果压力达到极限，就可能导致设备的破损和断裂，对设备造成严重影响。
为了保护设备，风力发电机组控制系统中通常会添加压力保护功能。
通过内部传感器对各种物理参数进行监测，以防止压力超过安全范围。
2.4. 转速保护风力发电机组的转速对设备的稳定运行和发电效率都有着决定性的影响。
因此，在风力发电机组控制系统中应该安装转速保护装置，确保转速在安全范围内。
转速保护装置通常采用传感器监测风机运转状态，一旦发现转速超过预定值，控制系统会自动切断电源或调节输出功率，以保证转速平稳。

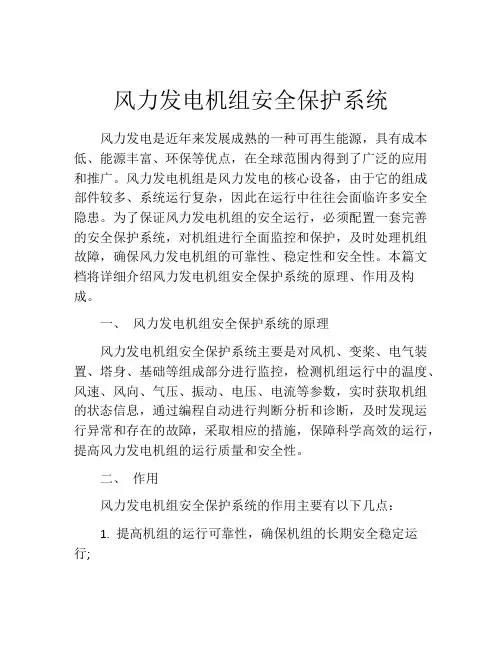

风力发电机组安全保护系统
风力发电机组安全保护系统风力发电是近年来发展成熟的一种可再生能源，具有成本低、能源丰富、环保等优点，在全球范围内得到了广泛的应用和推广。
风力发电机组是风力发电的核心设备，由于它的组成部件较多、系统运行复杂，因此在运行中往往会面临许多安全隐患。
为了保证风力发电机组的安全运行，必须配置一套完善的安全保护系统，对机组进行全面监控和保护，及时处理机组故障，确保风力发电机组的可靠性、稳定性和安全性。
本篇文档将详细介绍风力发电机组安全保护系统的原理、作用及构成。
一、风力发电机组安全保护系统的原理风力发电机组安全保护系统主要是对风机、变桨、电气装置、塔身、基础等组成部分进行监控，检测机组运行中的温度、风速、风向、气压、振动、电压、电流等参数，实时获取机组的状态信息，通过编程自动进行判断分析和诊断，及时发现运行异常和存在的故障，采取相应的措施，保障科学高效的运行，提高风力发电机组的运行质量和安全性。
二、作用风力发电机组安全保护系统的作用主要有以下几点：1. 提高机组的运行可靠性，确保机组的长期安全稳定运行;2. 及时发现机组运行中的隐患和故障，及时开展预防维护，减少维修和排故的时间和成本;3. 建立机组的状态监控、分析、诊断和报警系统，提高机组的工作效率和经济性;4. 对机组的关键部件进行实时地检测、监控和保护，预防机组因故障而造成的安全事故;5. 优化机组的检修计划和管理，支持机组数据的管理，为后期的维修管理提供重要数据。
三、构成风力发电机组安全保护系统主要由以下几部分构成：1. 风机控制系统：包括风速风向的检测、风机的转速控制等，通过控制风机的转速来实现产生的电流的稳定性，确保机组在稳定运行的状态，同时也保障固定轴高速旋转状态下风机结构的安全。
2. 变桨机构控制系统：通过调整变桨角度，控制风机叶片的角度，实现风机的转速控制，以确保机组产生的电流稳定。
3. 电气控制系统：主要是对电流、电压、功率等电气参数的监测与控制，实现机组电气状态的监测和调节。

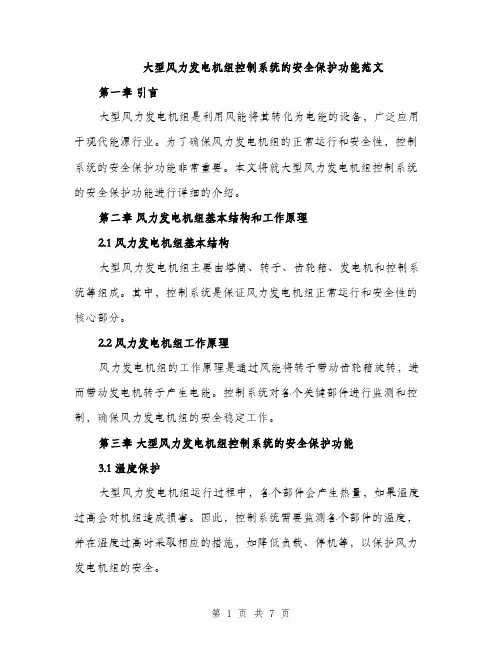

大型风力发电机组控制系统的安全保护功能范文（2篇）
大型风力发电机组控制系统的安全保护功能范文第一章引言大型风力发电机组是利用风能将其转化为电能的设备，广泛应用于现代能源行业。
为了确保风力发电机组的正常运行和安全性，控制系统的安全保护功能非常重要。
本文将就大型风力发电机组控制系统的安全保护功能进行详细的介绍。
第二章风力发电机组基本结构和工作原理2.1 风力发电机组基本结构大型风力发电机组主要由塔筒、转子、齿轮箱、发电机和控制系统等组成。
其中，控制系统是保证风力发电机组正常运行和安全性的核心部分。
2.2 风力发电机组工作原理风力发电机组的工作原理是通过风能将转子带动齿轮箱旋转，进而带动发电机转子产生电能。
控制系统对各个关键部件进行监测和控制，确保风力发电机组的安全稳定工作。
第三章大型风力发电机组控制系统的安全保护功能3.1 温度保护大型风力发电机组运行过程中，各个部件会产生热量，如果温度过高会对机组造成损害。
因此，控制系统需要监测各个部件的温度，并在温度过高时采取相应的措施，如降低负载、停机等，以保护风力发电机组的安全。
3.2 电压保护发电机的运行需要稳定的电压，如果电压过高或过低都会对发电机造成损害。
控制系统需要监测电压并采取相应的措施，如调整负载、调节电压等，以保证发电机的安全运行。
3.3 频率保护发电机的运行需要稳定的频率，如果频率过高或过低会对发电机组件和电网造成损害。
控制系统需要监测频率并采取相应的措施，如调整负载、调节转速等，以保证发电机的安全运行。
3.4 转速保护风力发电机组的转速过高或过低都会对其造成损害。
控制系统需要监测转速并采取相应的措施，如调整叶片角度、调节负载等，以保证风力发电机组的安全运行。
3.5 过载保护风力发电机组的过载会对其造成严重的损坏。
控制系统需要监测负载并采取相应的措施，如降低转速、调节负载等，以保护风力发电机组的安全。
3.6 短路保护大型风力发电机组的控制系统需要具备短路保护功能，以避免发生短路故障对发电机组和电网造成损害。
大型风力发电机组控制系统的安全保护功能（4篇）
大型风力发电机组控制系统的安全保护功能大型风力发电机组控制系统是实现风能转换为电能的核心设备，因此其安全保护功能至关重要。
本文将从风力发电机组安全保护的必要性、常见的安全保护措施以及风力发电机组控制系统的安全保护功能等方面进行详细介绍。
一、风力发电机组安全保护的必要性1.人身安全保护：风力发电机组通常位于高海拔、复杂环境中，如海上、山区等地，存在较高的风场和气候变化。
为了保护操作人员的人身安全，需要进行各项安全保护措施，防止事故发生。
2.设备保护：风力发电机组具有高速旋转的叶片、机械结构等，如果在异常情况下无法及时停机，会对设备造成巨大的损坏，甚至引发火灾、爆炸等严重后果。
因此，对风力发电机组进行安全保护，可以有效降低事故的发生概率，延长设备的使用寿命。
3.电网接入保护：风力发电机组通常需要将发电所得的电能接入电网进行输送，如果在电网故障或异常情况下无法及时切断与电网的连接，会对电网稳定运行产生不利影响，甚至给电网带来灾难性后果。
因此，对风力发电机组进行电网接入保护是非常必要的。
大型风力发电机组控制系统的安全保护功能（二）1.机械安全保护：通过安装传感器和执行机构，监测风力发电机组的转速、振动、温度等参数，当发现异常情况时，及时启动机械安全保护装置，如刹车装置、紧急停机装置等，将风力发电机组安全停机。
2.电气安全保护：风力发电机组的控制系统需要进行电气安全保护，包括过载保护、短路保护、接地保护等。
通过安装相应的保护设备，当电流超过额定值或发生电气故障时，保护设备及时切断电流，保护电气设备的安全运行。
3.通信安全保护：风力发电机组的远程监控和控制离不开通信系统，为了防止黑客攻击、数据篡改等安全威胁，需要做好通信安全保护工作，包括加密通信、防火墙设置、入侵检测等。
4.环境安全保护：风力发电机组通常工作在恶劣的环境条件下，如沙尘、高温、湿度大等。
为了保护控制系统的正常运行，需要采取防尘、防水、防腐蚀等措施，确保设备的可靠性和稳定性。
大型风力发电机组控制系统的安全保护功能（4篇）
大型风力发电机组控制系统的安全保护功能是确保风力发电机组在运行过程中的安全性和稳定性，有效避免突发故障和事故的发生。
下面将从多个方面介绍大型风力发电机组控制系统的安全保护功能。
1. 电气保护功能：大型风力发电机组控制系统通过电气保护功能，实现与电网之间的电力调配和连接。
电气保护功能包括过电流保护、欠电压保护、过电压保护等。
过电流保护能够在电流超过额定值时及时切断电力连接，防止电网过载。
欠电压保护功能能够检测到电网电压过低，减少对电力设备的损害。
过电压保护能够防止发电机组输入电网的电压超过额定范围，保护设备的正常运行。
2. 机械保护功能：大型风力发电机组控制系统的机械保护功能主要是为了防止机械设备的故障和损坏。
例如，过速保护功能能够监测风力发电机组的转速，一旦转速超过额定值，就能及时采取措施停止机组的运行，避免机械的过载和损坏。
另外，温度保护功能能够检测机组的供电线路、电机以及其他部件的温度，防止因温度过高引起的设备故障和事故。
3. 安全保护功能：大型风力发电机组控制系统的安全保护功能是为了保护工作人员的安全。
例如，火灾保护功能能够检测风力发电机组的火灾情况，及时报警并采取措施进行应急处理，保护工作人员的生命安全和财产安全。
另外，雷击保护功能能够检测雷电天气，并采取措施保护风力发电机组的设备和工作人员的安全。
4. 通信保护功能：大型风力发电机组控制系统的通信保护功能是保护控制系统与监控中心之间的通信安全。
通过加密技术、网络防火墙等手段，保护通信数据的机密性和完整性，防止数据被非法获取、篡改和破坏。
此外，通信保护功能还能够及时检测通信链路的状态，一旦发现故障及时报警，确保通信的可靠性和稳定性。
5. 数据保护功能：大型风力发电机组控制系统的数据保护功能是为了防止数据丢失、损坏和篡改。
通过备份技术、故障诊断和恢复功能，确保系统数据的完整性和可靠性。
同时，数据保护功能还能够通过数据监测和分析，提供故障诊断和预警，及时采取措施修复和维护，保障风力发电机组的正常运行。

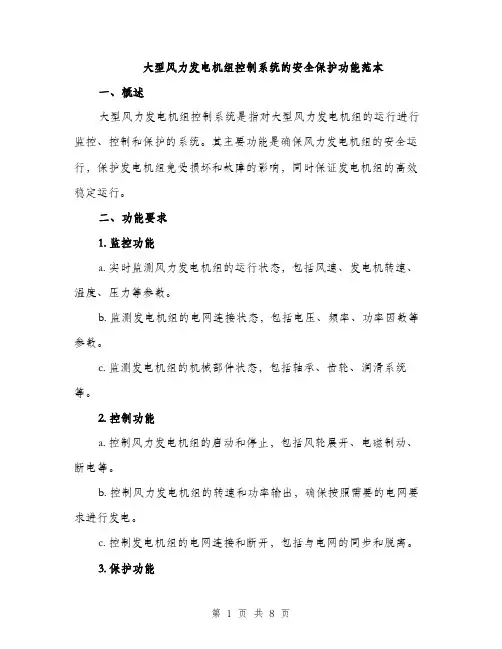

大型风力发电机组控制系统的安全保护功能范本（二篇）
大型风力发电机组控制系统的安全保护功能范本一、概述大型风力发电机组控制系统是指对大型风力发电机组的运行进行监控、控制和保护的系统。
其主要功能是确保风力发电机组的安全运行，保护发电机组免受损坏和故障的影响，同时保证发电机组的高效稳定运行。
二、功能要求1. 监控功能a. 实时监测风力发电机组的运行状态，包括风速、发电机转速、温度、压力等参数。
b. 监测发电机组的电网连接状态，包括电压、频率、功率因数等参数。
c. 监测发电机组的机械部件状态，包括轴承、齿轮、润滑系统等。
2. 控制功能a. 控制风力发电机组的启动和停止，包括风轮展开、电磁制动、断电等。
b. 控制风力发电机组的转速和功率输出，确保按照需要的电网要求进行发电。
c. 控制发电机组的电网连接和断开，包括与电网的同步和脱离。
3. 保护功能a. 保护风力发电机组与电网的安全连接，避免电网故障对发电机组的影响。
b. 保护发电机组的机械部件，包括监测和保护轴承、齿轮、润滑系统等，防止由于机械故障导致发电机组损坏。
c. 保护发电机组的电气部件，包括监测和保护发电机、电网接入装置等，防止由于电气故障导致发电机组损坏。
4. 故障诊断和报警功能a. 根据监测到的参数数据，对系统进行故障诊断，及时发现故障原因并采取相应的措施。
b. 在发生故障或异常情况时，及时报警并提供相关故障信息，以帮助维护人员快速定位并解决问题。
5. 数据记录和分析功能a. 记录风力发电机组的运行数据，包括风速、发电机转速、电网电压、频率等参数。
b. 对记录的数据进行分析，以评估风力发电机组的运行状态和性能，并提供相应的优化建议。
c. 生成报表和统计图表，为管理人员提供决策依据。
三、安全保护措施1. 电气保护a. 配备电流监测装置，实时监测发电机组的电流，当电流异常时及时切断电气连接，避免过载和短路等电气故障。
b. 配备过压和欠压保护装置，监测发电机组与电网的电压，当电压超过或低于安全范围时及时切断电气连接，保护发电机组和电网的安全运行。
2023年大型风力发电机组控制系统的安全保护功能
2023年大型风力发电机组控制系统的安全保护功能随着可再生能源的快速发展，大型风力发电机组正成为一种非常重要的能源产生设备。
然而，因为风力发电机组的运行环境恶劣，如高风速、温度变化大等，以及其固有的复杂性，存在一些潜在的风险和安全隐患。
因此，对于大型风力发电机组控制系统的安全保护功能至关重要。
本文将就2023年大型风力发电机组控制系统的安全保护功能进行详细说明。
首先，大型风力发电机组控制系统需要具备机械安全保护功能。
风力发电机组的旋转叶片是核心部件，因此需要通过机械限制器等装置来确保其安全运行。
机械限制器是一种用于控制旋转部件的运动范围的装置，通过监测旋转部件的位移和速度，一旦超出安全范围，即可自动停机或降低运行速度，以保护风力发电机组及其运维人员的安全。
其次，大型风力发电机组控制系统需要具备电气安全保护功能。
风力发电机组的控制系统是依赖电力供应的，因此必须保证电气设备的安全运行。
在2023年，电气安全保护功能主要包括过载保护、短路保护和接地保护。
过载保护主要通过监测电流大小，当电流超过设定值时，即可自动切断电源，避免电气设备过载烧坏。
短路保护主要通过监测电流的变化，一旦出现短路故障，即可迅速切断电源，避免发生火灾等事故。
接地保护主要通过监测设备的接地情况，一旦设备接地异常，即可迅速切断电源，避免电气设备及其运维人员的触电风险。
再次，大型风力发电机组控制系统需要具备通信安全保护功能。
由于大型风力发电机组通常分布在较广的区域，因此需要通过通信系统将各个部件连接起来进行协调控制。
然而，通信系统也存在一些安全隐患，如数据传输被窃听、被篡改等。
因此，在2023年，大型风力发电机组控制系统需要具备通信加密功能，以确保数据的机密性和完整性。
同时，需要具备数据备份和恢复功能，以防止数据丢失。
最后，大型风力发电机组控制系统还需要具备防灾安全保护功能。
风力发电机组的运行环境恶劣，如高风速、温度变化大等，可能导致设备的损坏或故障。
风电机组控制安全系统安全运行的技术要求（二篇）
风电机组控制安全系统安全运行的技术要求风电机组控制安全系统的安全运行是保障风电机组安全稳定运行的重要保证。
为了确保风电机组在各种条件下都能够可靠运行，需要对其控制安全系统的技术要求进行详细规定。
下面将介绍风电机组控制安全系统安全运行的技术要求。
一、控制安全系统的可靠性要求风电机组控制安全系统的可靠性要求是指在各种工况下，系统能够持续稳定地工作，确保风电机组的安全运行。
具体要求如下：1.系统的故障诊断功能：控制安全系统应具备故障自诊断功能，能够准确地判断系统故障，并及时采取相应的措施进行修复或应急处理。
2.系统的备份和恢复功能：控制安全系统应具备故障自动切换和备份功能，能够在系统出现故障时自动切换到备用系统，并及时恢复到正常工作状态。
3.系统的抗干扰能力：控制安全系统应具备抗干扰能力，能够在外界干扰因素的影响下，仍能够正常工作。
4.系统的故障保护功能：控制安全系统应具备故障保护功能，能够在系统出现异常情况时，及时停止工作，保护风电机组的安全。
二、控制安全系统的稳定性要求风电机组控制安全系统的稳定性要求是指在各种工况下，系统能够持续平稳地工作，确保风电机组的稳定运行。
具体要求如下：1.系统的响应速度要求：控制安全系统应具备快速响应的能力，能够根据实时的工作情况，迅速进行调整，保持系统的良好稳定性。
2.系统的控制精度要求：控制安全系统应具备高精度的控制能力，能够精确地控制风电机组的运行状态，提高系统的稳定性和工作效率。
3.系统的防抖动能力：控制安全系统应具备防抖动能力，能够有效地抑制机组的振动和颤动，提高系统的稳定性。
三、控制安全系统的安全性要求风电机组控制安全系统的安全性要求是指在各种工况下，系统能够确保人员和设备的安全。
具体要求如下：1.系统的应急停机功能：控制安全系统应具备应急停机功能，能够在发生危险情况时，及时切断电源，停止机组运行，保护人员和设备的安全。
2.系统的防误操作功能：控制安全系统应具备防误操作功能，能够对系统进行合理的设置和限制，防止因误操作而引发的安全事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
大型风力发电机组控制系统的安全保护功能(新编版)
Safety management is an important part of production management. Safety and production are in
the implementation process
大型风力发电机组控制系统的安全保护功
能(新编版)
1制动功能
制动系统是风力发电机组安全保障的重要环节，在硬件上主要由叶尖气动刹车和盘式高速刹车构成，由液压系统来支持工作。
制动功能的设计一般按照失效保护的原则进行，即失电时处于制动保护状态。
在风力发电机组发生故障或由于其他原因需要停机时，控制器根据机组发生的故障种类判断，分别发出控制指令进行正常停机、安全停机以及紧急停机等处理，叶尖气动刹车和盘式高速刹车先后投入使用，达到保护机组安全运行的目的。
2独立安全链
系统的安全链是独立于计算机系统的硬件保护措施，即使控制系统发生异常，也不会影响安全链的正常动作。
安全链采用反逻辑
设计，将可能对风力发电机造成致命伤害的超常故障串联成一个回路，当安全链动作后，将引起紧急停机，执行机构失电，机组瞬间脱网，从而最大限度地保证机组的安全。
发生下列故障时将触发安全链：叶轮过速、看门狗、扭缆、24V电源失电、振动和紧急停机按钮动作。
3防雷保护
多数风机都安装在山谷的风口处或海岛的山顶上，易受雷击，安装在多雷雨区的风力发电机组受雷击的可能性更大，其控制系统最容易因雷电感应造成过电压损害，因此在600kW风力发电机组控制系统的设计中专门做了防雷处理。
使用避雷器吸收雷电波时，各相避雷器的吸收差异容易被忽视，雷电的侵入波一般是同时加在各相上的，如果各相的吸收特性差异较大，在相间形成的突波会经过电源变压器对控制系统产生危害。
因此，为了保障各相间平衡，我们在一级防雷的设计中使用了3个吸收容量相同的避雷器，二、三级防雷的处理方法与此类同。
控制系统的主要防雷击保护：①主电路三相690V输入端（即供给偏航电机、液压泵等执行机构的前段）
做了一级防雷保护；②对控制系统中用到的两相220V电压输出端（电磁阀、断路器、接触器和UPS电源等电子电路的输入端）采取二级防雷措施；③在电量采集通信线路上安装了通信避雷器加以保护；
④在中心控制器的电源端口增加了三级防雷保护。
4硬件保护
硬件本身的保护措施主要采取了3种方法：硬件互锁电路、过电压以及过电流保护。
①风力发电机组中的左、右偏航电机和大、小发电机只有一个可以运行，我们通过接触器辅助触点的互联对其进行了互锁。
例如：左右偏航电机接触器正常情况下处于断开状态，其各自的辅助触点处于闭合状态。
我们将左偏航电机的辅助触点传接到右偏航电机回路里，右偏航电机的辅助触点串接到左偏航电机回路里；当机组需要左偏航时，左偏航接触器带电，而串在右偏航电机回路里的左偏航接触器辅助触点断开，从而保障了正确的偏航。
当由于误动作引起左右偏航电机接触器都带电时，它们的辅助触点都断开，机组不进行偏航，从而达到了保护机组安全运行的目的。
②在设计时，对断路器、接触器等选件都进行了负荷计算。
选择的原则：既留有裕量也不会使执行机构等受到冲击，当有瞬时冲击电流通过电缆传入控制柜时，控制系统具有自我保护的能力。
③通过将快速熔断器、速断保护的断路器（根据各自的负荷计算允许通过的电流）等串在执行机构的前端，防止了大电流流过回路，从而减少了不必要的损害。
5接地保护
在整个控制系统中用了以下5种接地方式，来达到安全保护的目的。
①工作接地。
变压器的中性点设置接地。
②保护接地。
为了防止控制系统的金属外壳在绝缘被破坏时可能带电，以致危及人身安全而设置的接地。
③防雷接地。
避雷器的一端与控制系统中被保护的设备相连，另一端连接到地下，能把雷电流引入大地。
④防静电接地。
将控制系统中的金属可导电部分在工作过程中产生的静电电流引入大地。
⑤屏蔽接地。
为防止外界磁场对流经电缆的信号产生影响，设计时选用了屏蔽电缆，并将电缆屏蔽层接地。
6电网掉电保护UPS电源
风力发电机组离开电网的支持是无法工作的，一旦有突发故障而停电时，控制计算机由于失电会立即终止运行，并失去对风机的控制，控制叶尖气动刹车和机械刹车的电磁阀就会立即打开，液压系统会失去压力，制动系统动作，执行紧急停机。
紧急停机意味着在极短的时间内，风机的制动系统将风机叶轮转数由运行时的额定转速变为零。
大型的机组在极短的时间内完成制动过程，将会对机组的控制系统、齿轮箱、主轴和叶片以及塔架产生强烈的冲击。
紧急停机的设置是为了在出现紧急情况时保护风电机组安全的。
然而，电网故障无须紧急停机；突然停电往往出现在天气恶劣、风力较强时，紧急停机将会对风机的寿命造成一定影响；风机主控制计算机突然失电就无法将风机停机前的各项状态参数及时存储下来，这样就不利于迅速对风机发生的故障作出判断和处理。
针对上述情况，对控制电路作了相应的改进。
在控制系统电路中加设了一台1kVA的
在线UPS后备电源，这样当电网突然停电时，UPS机及时投入，为风机的控制系统提供足够的动力，使风机制动系统按正常程序完成停机过程。
