齿轮常见问题
齿轮传动机构常见故障及其原因
齿轮传动机构常见故障及其原因齿轮传动机构常见故障及其原因齿轮传动机构是一种常见的动力传输方式，广泛应用于各种机械设备中。
然而，由于工作条件的恶劣和运行时间的延长，常常会出现各种故障。
下面将介绍齿轮传动机构常见故障及其原因。
1. 齿轮磨损与断裂齿轮磨损与断裂是齿轮传动机构最常见的故障之一。
其原因主要有以下几点：(1) 齿轮材料选择不当或制造工艺不良，硬度不符合要求；(2) 负载过重，超过了齿轮承载能力，导致齿面磨损；(3) 装配不当，齿轮轴向间隙过大或过小，导致齿轮表面接触不均匀，产生剧烈振动；(4) 润滑不良，齿轮表面摩擦导致局部高温，从而磨损齿面。
2. 齿轮啮合不良齿轮传动机构在工作过程中，由于各种原因可能出现齿轮啮合不良的故障。
原因主要包括：(1) 齿轮副安装不平行或位置偏差过大，导致啮合不良；(2) 齿轮模数选择不当或齿数计算错误，导致齿轮间隙不合适；(3) 齿轮轴向间隙过大或过小，造成齿轮端面挤压变形；(4) 齿轮加工精度不高，齿面垂直度太大。
3. 齿轮传动噪声过大齿轮传动机构在工作时会产生一定的噪音，但是如果噪声过大，会给工作环境带来一定的影响。
造成齿轮传动噪声过大的原因主要有以下几点：(1) 齿轮轮齿间隙太小或是不存在间隙，啮合过紧，产生冲击噪声；(2) 齿轮精度不够高，导致齿轮啮合过程中产生干涉，增加噪音；(3) 齿轮安装不平行或偏心，导致齿轮啮合面不均匀，增加噪声；(4) 润滑不良，齿轮表面摩擦增大，产生噪音。
4. 齿轮轴断裂和变形齿轮轴断裂和变形是齿轮传动机构常见的故障之一。
其原因主要有以下几点：(1) 齿轮传动负载过大，超过了齿轮轴的承载能力；(2) 齿轮安装不当，轴向间隙过大或过小，导致齿轮轴受到额外的冲击；(3) 齿轮轴材料选择不当，硬度不足，强度不够。
总之，齿轮传动机构在运行中，常常会出现磨损、断裂、啮合不良、噪声过大、轴断裂和变形等故障。
这些故障主要是由材料选择不当、制造工艺问题、负载过重、装配和润滑不当等因素引起的。
齿轮传动系统故障处理实例
齿轮传动系统故障处理实例全文共四篇示例，供读者参考第一篇示例：齿轮传动系统是机械设备中常见的传动方式，通过齿轮的啮合实现动力的传递和转动的变速。
在使用过程中，由于各种原因，齿轮传动系统可能会出现故障，影响设备的正常运行。
下面将结合实际案例，探讨齿轮传动系统故障处理的方法。
故障一：齿轮传动系统异响某工厂的生产线上，一台齿轮传动系统的设备突然出现了明显的异响声，工作人员发现设备的转速明显下降。
经过检查发现，此问题是由于齿轮啮合处的润滑不足引起的。
解决方法：1. 首先停止设备运行，确保齿轮处于停止状态。
2. 清除齿轮啮合处的积聚物，包括灰尘、油污等。
3. 对齿轮传动系统进行润滑，添加适量的润滑油或润滑脂。
4. 检查齿轮的啮合情况，确保齿轮的啮合角度正确，齿轮没有损伤。
5. 重新启动设备，进行试运行，听取异响情况。
某机械设备的齿轮传动系统在运行过程中出现了卡滞现象，设备无法正常转动，影响生产进度。
某车间的设备的齿轮传动系统发现漏油现象，导致设备运行时油液不足，影响设备的正常工作。
解决方法：1. 停止设备运行，确定漏油位置及漏油原因。
2. 检查齿轮传动系统的密封件，查看密封件是否损坏或老化。
3. 更换密封件，确保密封件的密封性能正常。
4. 检查润滑系统的管路和油路，查看是否存在堵塞或损坏。
5. 补充润滑油，确保润滑系统正常供油。
以上是关于齿轮传动系统故障处理的实例及解决方法，希望对大家有所帮助。
在日常的设备维护过程中，及时发现并处理齿轮传动系统的故障是保证设备正常运行的关键。
定期对齿轮传动系统进行检查和维护，可以延长设备的使用寿命，提高设备工作效率，保障生产线的稳定运行。
第二篇示例：齿轮传动系统是工程领域中常用的一种传动方式，它通过两个或多个齿轮的啮合来传递动力。
由于齿轮传动系统在长时间的工作中会受到各种外部因素的影响，因此经常会出现各种故障。
本文将通过一个实际案例，介绍齿轮传动系统故障的处理方法。
故障描述：某工厂的生产线上使用了一台齿轮传动系统驱动设备，发现在运行过程中出现了明显的噪音和振动，导致设备运行不稳定，影响了正常的生产。
齿轮失效常见的形式及预防措施
1.5 塑性变形齿⾯塑性变形主要出现在低速重载、频繁启动和过载的场合。
当齿⾯的⼯作应⼒超过材料的屈服极限时，齿⾯产⽣塑性流动，从⽽引起主动轮齿⾯节线处产⽣凹槽，从动轮出现凸脊。
此失效多发⽣在⾮硬⾯轮齿上，齿轮的齿形严重变形，特别是左右不对称时应更换新件。
上⾯阐述的⼏种主要轮齿失效形式，在⼀般情况下，不仅可以修复，且在不能改变齿轮材料、加⼯⼯艺的条件下通过提前预防来延迟齿轮失效不利情况的发⽣，提⾼齿轮使⽤寿命。
2、预防齿轮失效措施2.1 提⾼齿轮安装精度2.2 合理选材齿轮材料的选择，要根据强度、韧性和⼯艺性能要求，综合考虑。
结合我国实际，宜选⽤低碳合⾦渗碳钢。
对于承受重载和冲击载荷的齿轮，采⽤以Ni-Cr和Ni-Cr-Mo合⾦渗碳钢为主的钢材；对于负载⽐较稳定或功率较⼩，模数较⼩的齿轮，亦可选⽤⽆Ni的Ni-Mn钢。
⽤这种钢材制造的齿轮与普通电炉钢制造的齿轮相⽐，其接触和弯曲疲劳寿命可提⾼3-5倍，齿轮极限载荷可提⾼15%-20%。
2.3 热处理通过热处理⼯艺，可以改善齿轮材质，适当提⾼硬度，消除或减轻齿⾯的局部过载，提⾼齿⾯的抗剥落能⼒。
例，对煤矿机械中的齿轮，深层渗碳淬⽕，可减⼩齿轮硬化，提⾼芯部硬度，较⼩的过渡区残余拉应⼒和充⾜的硬化层深度。
2.4 根据实际情况选择齿轮油据资料显⽰，机械故障的34.4%源于润滑不⾜，19.6%源于润滑不当，换句话说，以54%的机械故障是由于润滑问题所致。
因此，选择好的齿轮油对提⾼齿轮使⽤寿命有重要的意义。
2.5 修复为了确保齿轮的强度和硬度，决定采⽤氩弧焊合⾦焊丝堆焊修复，后⽤磨光机整形处理⽅案，这样焊后的齿轮轮齿少不经热处理达到较⾼的硬度和强度。
通过对齿轮失效形式的分析，可提⾼准确判别设备故障的能⼒，及时解除故障，提⾼经济效益。

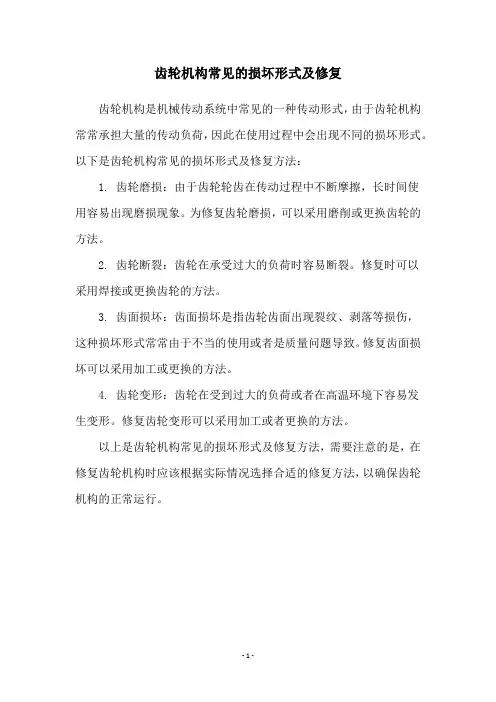

齿轮机构常见的损坏形式及修复
齿轮机构常见的损坏形式及修复
齿轮机构是机械传动系统中常见的一种传动形式，由于齿轮机构常常承担大量的传动负荷，因此在使用过程中会出现不同的损坏形式。
以下是齿轮机构常见的损坏形式及修复方法：
1. 齿轮磨损：由于齿轮轮齿在传动过程中不断摩擦，长时间使
用容易出现磨损现象。
为修复齿轮磨损，可以采用磨削或更换齿轮的方法。
2. 齿轮断裂：齿轮在承受过大的负荷时容易断裂。
修复时可以
采用焊接或更换齿轮的方法。
3. 齿面损坏：齿面损坏是指齿轮齿面出现裂纹、剥落等损伤，
这种损坏形式常常由于不当的使用或者是质量问题导致。
修复齿面损坏可以采用加工或更换的方法。
4. 齿轮变形：齿轮在受到过大的负荷或者在高温环境下容易发
生变形。
修复齿轮变形可以采用加工或者更换的方法。
以上是齿轮机构常见的损坏形式及修复方法，需要注意的是，在修复齿轮机构时应该根据实际情况选择合适的修复方法，以确保齿轮机构的正常运行。
- 1 -。
机械传动齿轮失效问题分析与应对策略
机械传动齿轮失效问题分析与应对策略
机械传动齿轮失效问题是机械设备运行过程中常见的故障，如果不及时解决，将会导
致机械设备的停止运行和生产中断。
进行齿轮失效问题的分析和应对策略十分重要。
齿轮失效问题的常见原因包括：
1. 齿轮负荷过大：长时间运行或者超负荷工作会导致齿轮磨损加剧，从而出现齿轮
失效问题。
2. 润滑不良：如果齿轮没有得到足够的润滑，会导致齿轮磨损加剧，进而失效。
3. 齿轮设计问题：齿轮的设计是否合理，齿轮的材质是否适用，齿轮的尺寸是否合
适等都会影响齿轮的使用寿命和失效情况。
4. 齿轮制造质量问题：齿轮的制造工艺和质量问题也会导致齿轮的失效。
应对这些问题，可以采取以下策略：
1. 加强润滑：确保齿轮得到足够的润滑，可以采取定期更换润滑油，增加油脂的用
量等方法，使齿轮在运行时摩擦减小，从而延长齿轮的使用寿命。
2. 提高齿轮的质量：在齿轮的设计和制造过程中，要高度重视齿轮的质量，选择合
适的材料，制定合理的工艺，做好齿轮的检验和质量控制工作，以确保齿轮的质量。
3. 加强齿轮的检查和维护：定期对齿轮进行检查，及时发现问题，采取有效的维护
措施，延长齿轮的寿命。
及时更换磨损严重的齿轮，修复齿轮表面的损坏等。
4. 增加齿轮的寿命：在齿轮的使用过程中，可以采取一些延长齿轮寿命的方法，改
变齿轮的工作条件，减少齿轮的负荷，加强齿轮的冷却等。
要解决齿轮失效问题，需要分析具体原因，并采取相应的应对策略。
通过加强润滑、
提高齿轮质量、加强检查和维护以及延长齿轮寿命等措施，可以有效地解决齿轮失效问题，保障机械设备的正常运行。

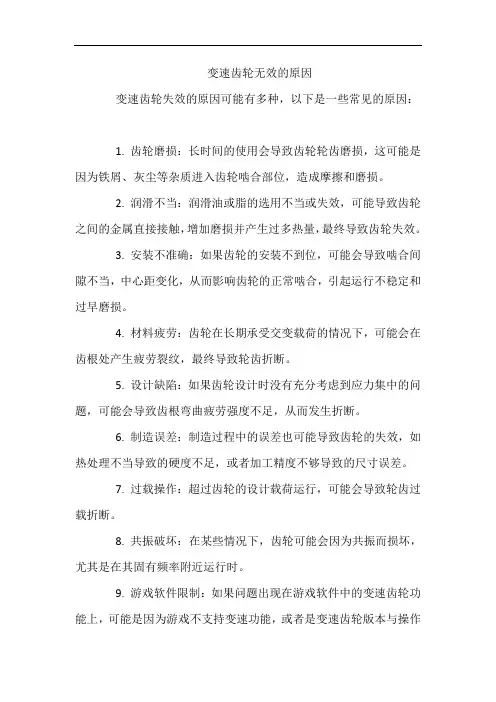

变速齿轮无效的原因
变速齿轮无效的原因
变速齿轮失效的原因可能有多种，以下是一些常见的原因：
1. 齿轮磨损：长时间的使用会导致齿轮轮齿磨损，这可能是因为铁屑、灰尘等杂质进入齿轮啮合部位，造成摩擦和磨损。
2. 润滑不当：润滑油或脂的选用不当或失效，可能导致齿轮之间的金属直接接触，增加磨损并产生过多热量，最终导致齿轮失效。
3. 安装不准确：如果齿轮的安装不到位，可能会导致啮合间隙不当，中心距变化，从而影响齿轮的正常啮合，引起运行不稳定和过早磨损。
4. 材料疲劳：齿轮在长期承受交变载荷的情况下，可能会在齿根处产生疲劳裂纹，最终导致轮齿折断。
5. 设计缺陷：如果齿轮设计时没有充分考虑到应力集中的问题，可能会导致齿根弯曲疲劳强度不足，从而发生折断。
6. 制造误差：制造过程中的误差也可能导致齿轮的失效，如热处理不当导致的硬度不足，或者加工精度不够导致的尺寸误差。
7. 过载操作：超过齿轮的设计载荷运行，可能会导致轮齿过载折断。
8. 共振破坏：在某些情况下，齿轮可能会因为共振而损坏，尤其是在其固有频率附近运行时。
9. 游戏软件限制：如果问题出现在游戏软件中的变速齿轮功能上，可能是因为游戏不支持变速功能，或者是变速齿轮版本与操作
系统不兼容等原因。
变速齿轮失效可能是由多种因素导致的。
因此，为了确保变速齿轮的有效性和可靠性，需要综合考虑上述因素，采取相应的预防和维护措施。
齿轮磨齿不断屑的原因
齿轮磨齿不断屑的原因
1. 错误的齿轮配合，如果齿轮的模数、压力角或齿数不匹配，会导致齿轮之间的配合不良，造成磨损和屑的产生。
2. 齿轮材料选择不当，选择的齿轮材料可能硬度不足或者强度不足，无法承受所受到的载荷，导致磨损和屑的产生。
3. 润滑不良，如果齿轮工作时润滑不良，摩擦增加，会导致齿轮表面磨损加剧，产生金属屑。
4. 过载工作，长期超负荷工作会导致齿轮磨损严重，产生金属屑。
5. 齿轮设计缺陷，设计上的缺陷可能导致齿轮磨损加剧，产生金属屑。
6. 使用环境恶劣，如灰尘、异物等进入齿轮传动系统，会加剧齿轮磨损，产生金属屑。
针对以上可能的原因，可以通过以下措施来解决齿轮磨齿不断
屑的问题：
1. 选择合适的齿轮配合，确保齿轮之间的匹配性。
2. 选择合适的齿轮材料，确保其硬度和强度能够满足工作要求。
3. 加强齿轮传动系统的润滑管理，确保润滑油的清洁和更换周期。
4. 避免过载工作，合理设计工作负荷。
5. 定期检查齿轮传动系统，及时发现并修复设计缺陷或者材料
缺陷。
6. 保持使用环境的清洁，防止灰尘、异物等进入齿轮传动系统。
综上所述，齿轮磨齿不断屑的原因可能有多种，需要根据具体
情况综合分析并采取相应的措施来解决问题。
齿轮啮合异响常见原因
齿轮啮合异响常见原因齿轮啮合异响是指在机械设备中齿轮进行啮合时发出的噪音或异常声音。
这种声音通常会引起人们的注意和疑虑，因为正常情况下，齿轮应该是无声或低噪音运转的。
齿轮啮合异响的出现可能是由于多种原因引起的，下面将详细介绍常见的几种原因。
第一种原因是齿轮的润滑不良。
正常情况下，齿轮表面应该进行适当的润滑以减少摩擦和磨损，从而降低噪音的产生。
然而，如果润滑不良，例如润滑油的质量不好、使用不当或是过多或过少的润滑物质都可能导致齿轮啮合异响。
这是因为润滑不良会增加齿轮的摩擦，并且可能导致齿轮表面损坏，从而产生噪音。
第二种原因是齿轮的不正常磨损。
齿轮在长时间的使用过程中，可能会因为各种因素（如负载过大、过热、不当安装等）而发生磨损。
当齿轮磨损严重时，齿轮之间的匹配不良，啮合时会产生异常的噪音。
通常情况下，齿轮磨损的部位会出现明显的磨损痕迹，可以通过检查齿面、齿宽和齿根来判断磨损情况。
第三种原因是齿轮的材质和制造质量问题。
齿轮的材质和制造质量直接关系到齿轮的耐磨性和强度。
如果齿轮的材质不合格或者制造过程中存在质量问题，例如齿面硬度不够、齿轮孔径不准确等，都会导致齿轮在工作时产生异响。
这是因为材质问题或制造质量问题会导致齿轮啮合不良，从而产生噪音。
第四种原因是齿轮的不正确安装和调整。
齿轮在安装和调整的过程中，需注意合适的啮合间隙和啮合角度。
如果安装不正确或调整不当，例如啮合间隙过大或过小、啮合角度错误等，都会导致齿轮在运转时发出异响。
这是因为不正确的安装和调整会使齿轮之间的匹配不良，进而产生噪音。
第五种原因是齿轮的振动问题。
在机械设备工作过程中，由于各种原因，如受力不均匀、轴承故障、不平衡等，齿轮可能会产生振动。
这种振动会导致齿轮啮合不稳定，从而产生噪音。
解决这种问题需要通过调整轴承、平衡齿轮等方式来减少振动。
综上所述，齿轮啮合异响的常见原因包括润滑不良、齿轮的不正常磨损、材质和制造质量问题、不正确的安装和调整以及齿轮的振动问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2）机床工作台回转不均匀 齿形不正常 (4)齿形周期 3）跨轮或分齿交换齿轮安装偏心或 性误差 齿面磕碰 4）刀架滑板有松动 5）工件装夹不合理产生振摆 工件内孔中心与机床工作台回转中心 不重合 （1）有关机床、夹具方面： 1）工作台径向跳动大 2）心轴磨损或径向跳动大 3）上下顶针有偏差或松动 4）夹具定位端面与工作台回转中心 齿圈径向跳 线不垂直 动超差 5）工件装夹元件，例如垫圈和并帽 精度不够 （2）有关工件方面： 1）工件定位孔直径超差 2）用找正工件外圆安装时，外圆与 内孔的同轴度超差 3）工件夹紧刚性差 滚刀垂直进给方向与齿坯内孔轴线方 向偏斜太大。加工斜齿轮时，还有附 加运动的不正确 （1）有关机床和夹具方面： 1）立柱三角导轨与工作台轴线不平 2）工作台端面跳动大 3）上、下顶尖不同轴 齿向误差超 4）分度蜗轮副的啮合间隙大 差 5）分度蜗轮副的传动存在有周期性
ห้องสมุดไป่ตู้
6）垂直进给丝杠因使用磨损而精度达不到时，应 及时更换 7）应控制差动交换齿轮的计算误差 （2）有关工件方面 1）控制齿坯两端面的平行度误差 2）控制齿坯定位孔与端面的垂直度 着眼于分齿运动链的精度，尤其是分度蜗轮副与 滚刀两方面： 1）修复分度蜗轮副传动精度 2）修复工作台的回转精度 3）检查分齿交换齿轮的啮合松紧和运转状况 1）控制齿坯材料质量 2）正确选用热处理方法，尤其是调质处理后的硬 度，建议采用正火处理 3）正确选用切削用量，避免产生积屑瘤 4）正确选用切削液，尤其要注意它的润滑性能 5）更换新刀 寻找和消除一些突然因素： 1）调整立柱三角导轨：要求紧松适当 2）刀架若因使用时间久而磨损，应更换 3）合理保养机床，尤其是清洁，使油路保持畅 通：油压保持稳定 寻找与消除振动源： 1）对于使用时间久而磨损严重的机床及时大修 2）提高滚刀的装夹刚性，例如缩小支承间距离； 带柄滚刀应尽量选用大轴径等。提高工件的装夹 刚性：例如，尽量加大支承端面，支承端面（包 括工件）只准内凹；缩短上下顶针间距离 3）正确选用切削用量 4）正确安装后托架 1）酌情控制调质处理的硬度 2）建议采用正火处理作为齿坯的预先热处理
齿面缺陷 （2）啃齿
齿面缺陷 （4）鱼鳞
解决方法 主要方法：着眼于滚刀刃磨质量，滚刀安装精度 以及机床主轴的几何精度： （1）控制滚刀刃磨质量 （2）保证滚刀的安装精度，同时安装滚刀时不能 敲击；垫圈端面平整；螺母端面要垂直；锥孔内 部应清洁；托架装上后，不能留间隙 （3）复查机床主轴的旋转精度，并修复调整滚刀 主轴轴承，尤其是止推垫片 （4）更换新刀 1）用“啃刀花”法或对刀规对刀 2）控制滚刀刃磨质量 3）重新调整滚刀的安装角 1）合理选用滚刀的精度 2）控制滚刀的刃磨质量 3）重新调整滚刀的安装角 1）控制滚刀的安装精度 2）检查机床工作台分度蜗杆的轴向窜动，并调整 修复之 3）检查跨轮及分齿交换齿轮的安装及运转状况 4）调整刀架滑板的塞铁 5）合理选用工件装夹的正确方案 着眼于控制机订工作台的回转精度与工件的正确 安装 （1）有关机床和夹具方面： 1）检查并修复工作台回转导轨 2）合理使用和保养工件心轴 3）修复后立柱及上顶针的精度 4）夹具定位端与工作台回转中心线不垂直 5）提高工件装夹元件精度，例如垫圈和并帽 （2）有关工件方面： 1）控制工件定位孔的尺寸精度 2）控制工件外圆与内孔的同轴度误差 3）夹紧力应施于加工刚性足够的部位 着眼于控制机床几何精度和工件的正确安装，下 列第4）5）6）7）条，主要适用加工斜齿轮时 （1）有关机床和夹具方面： 1）修复立柱精度，控制机床热变形 2）修复工作台的回转精度 3）修复后立柱或上、下顶针的精度 4）合理调整分度蜗轮副的啮合间隙 5）修复分度蜗轮副的零件精度。
缺陷名称
主要原因 滚刀齿形误差太大或分齿无能无力瞬 时速比较变化大，工件缺陷状况有四 （1）滚刀刃磨后，刀齿等分性差
齿形不正常 （2）滚刀轴向窜动大 (1)齿面出棱 （3）滚刀径向跳动大 齿形不正常 (2)齿形不对 称 齿形不正常 (3)齿形角不 对 （4）滚刀用钝 1）滚刀安装不对中 2）滚刀刃磨后，前刃面的径向误差 3）滚刀刃磨后，螺旋角或导程误差 4）滚刀安装角的误差太大 1）滚刀本身的齿形角误差太大 2）滚刀刃磨后，前刃面的径向性误 3）滚刀安装角的误差大 1）滚刀安装后，径向跳动或轴向窜
齿向误差超 差 6）垂直进给丝杆螺距误差大 7）分齿、差动交换齿轮误差大 （2）有关工件方面 1）齿坯两端面不平行 2）工件定位孔与端面不垂直 滚齿机工作台每一转中回转不均匀的 齿距累积误 最大误差太大： 1）分度蜗轮副传动精度误差 差超差 2）工作台的径向跳动与端面跳动大 3）分齿交换轮啮合太松或存在磕碰 1）齿坯材质不均匀 齿面缺陷 （1）撕裂 2）齿坯热处理方法不当 3）切削用量选用不合理而产生积屑 4）切削液效能不高 5）滚刀用钝，不锋利 由于滚刀与齿坯的相互位置发生突然 变化所造成： 1）立柱三角导轨太松，造成滚刀进 给突然变化立柱三角导轨太紧，造成 爬行现象 2）刀架斜齿轮啮合间隙大 3）油压不稳定 由于振动造成： 1）机床内部某传动环节的间隙大 齿面缺陷 （3）振纹 2）工件与滚刀的装夹刚性不够 3）切削用量选用太大 4）后托架安装后，间隙大 齿坯热处理不当，其中在加工调质处 理后的钢件时比较多见
