贝雷梁-钢管组合式支架拱肋吊装施工工法
贝雷梁整体吊装方案
贝雷梁整体吊装方案
贝雷梁是一种用于大型工程的整体吊装的装备，以下是一个贝雷梁整体吊装的方案：
1. 施工准备：在施工现场进行必要的土建工作，确保吊装现场的平整和安全。
清理吊装现场上的障碍物，确保吊装路径畅通。
2. 吊装计划：根据工程设计要求和现场实际情况，制定贝雷梁的整体吊装计划。
考虑到贝雷梁的尺寸和重量，确定最适合的吊装设备和方法。
3. 吊装设备准备：根据吊装计划，准备吊装所需的设备，如吊车、起重钢丝绳、吊装架等。
4. 吊装前准备：将贝雷梁放置在吊车旁边，并使用起重钢丝绳将贝雷梁固定在吊车上。
检查吊装设备和绳索的稳定性和安全性。
5. 吊装操作：根据吊装计划，利用吊车将贝雷梁提升到预定的位置。
在提升过程中，吊车操作人员应保持缓慢而平稳的速度，确保贝雷梁安全稳定地升起。
6. 安装固定：在贝雷梁到达预定位置后，使用临时支撑物将贝雷梁暂时固定。
然后根据施工设计要求，使用焊接或螺栓将贝雷梁永久固定在所需位置上。
7. 吊装完成：确认贝雷梁已经稳固固定后，撤离吊装设备和临时支撑物。
对吊装过程进行检查和记录，确保吊装作业的质量和安全。
以上是一个贝雷梁整体吊装的一般方案，具体操作应根据实际工程情况和设备要求进行调整。
在整个吊装过程中，应严格遵守安全操作规程，确保施工场地和人员的安全。
拱肋吊装施工工法
贝雷梁-钢管支架拱肋吊装施工工法中天路桥有限公司山洪波袁兆巍1 前言钢管混凝土拱桥是近年来新兴的桥型,它具有结构跨度大,施工方便,周期较短,外形美观等特点。
钢管混凝土拱桥是将钢管内填充混凝土，由于钢管的径向约束而限制受压混凝土的膨胀，使混凝土处于三向受压状态，从而显著提高混凝土的抗压强度。
同时钢管兼有纵向主筋和横向套箍的作用，同时可作为施工模板，方便混凝土浇筑，施工过程中，钢管可作为劲性承重骨架，其焊接工作简单，吊装重量轻，从而能简化施工工艺，缩短施工工期。
目前我国在在钢管混凝土拱桥施工时，主要采取以下几种方法：无支架缆索吊装法；转体施工法；搭支架施工法以及多种方法综合应用的施工方法。
环太湖公路及环湖沿路大堤加固工程大钱港大桥桥跨布置为4×25＋118.6＋3×25＋3×25m，桥宽24.5m，主桥118.6m为钢管混凝土系杆拱桥；引桥为25m 跨径预应力混凝土等截面现浇连续箱梁。
其中主跨为钢管混凝土拱，横向设置2片拱肋，计算跨径115m，矢跨比1/5，矢高23m，。
拱轴线方程为y=（4x/5L）(L-x)，拱肋截面采用哑铃型，两拱间设改良x型风撑5道。
在拱肋和风撑吊装过程中，采用贝雷梁-钢管支架拱肋吊装施工工法，确保了工程质量和安全生产，取得较好的社会效益和经济效益，项目部技术人员通过总结形成本工法。
大钱港大桥效果图2 工法特点2.1 无须进行地基处理，施工方便。
2.2 无须大型的起吊设备，降低工期，节约成本。
2.3 对拱肋的标高和平面位置的调整比较方便，能很好控制拱轴线型。
2.4 通过搭设支架平台，方便工人进行焊接工作，保障焊接质量。
2.5 支架可用来做后续防护处理、景观装饰等平台，减少了后续投入。
3 适用范围本工法适用于公路、市政、铁路等工程下承式钢管混凝土拱桥的施工，适宜于可采取先梁后拱施工顺序的拱桥。
4 工艺原理拱肋拼装支架采用贝雷架辅以钢管架，按照拱肋就位后的大致位置，在系梁及横梁组成的框架体系上进行放样，支架体系的标高、宽度须满足拱肋安装需要，支架的强度、刚度、稳定性满足规范要求。
钢管支架贝雷梁施工方案
一、工程概况1、工程概况湾底疏港路高架工程施工四标段自桩号K3+402.345起至K4+177。
345止，主线桥共7联包括：29＃、30#、31#、32＃、33#、34＃、35#.基础形式为扩大基础和钻孔灌注桩，扩大基础采用C30钢筋砼包括：5.1×5。
8米和5。
8×6米两种形式；钻孔灌注桩采用C30钢筋砼包括：桩径为1。
0米、1.5米和1。
8米三种.承台采用C30钢筋砼，墩柱采用C35钢筋砼，桥梁上部结构采用C50预应力混凝土连续箱梁，桥面铺装采用C50抗渗钢筋混凝土。
由于33＃桥位于河道内，为避免雨季施工期间河道内水位上涨浸泡支架基础而造成满堂支架不稳定，我项目部决定下部采用钢管贝雷梁支架，从而可避免受河道内水位及雨水影响，保证支架的整体稳定性，确保施工安全。
箱梁断面图如下图。
桥梁纵断面图桥梁横断面图2、主要工程量：33＃桥桥梁面积3380m2，C50混凝土用量2577 m3，混凝土指标0。
762m3/m2。
普通钢筋用量:395。
9t ,普通钢筋指标117.2Kg/m2,预应力钢绞线用量115。
59t ,钢绞线指标 34。
2Kg/m2.二、现场特征及施工条件1、气象本工程位于青岛市。
属于华北暖温带沿海湿润季风性大陆性气候。
6—9月份为多雨季节，年平均气温为12.3o C。
年平均降水量为711.2 mm,夏季海雾频繁，春夏多东南风,秋冬多西北风，年均受台风影响较多.2、地质状况从上至下地质情况如下：（1）杂填土,厚度2米。
（2）粉质粘土厚度为1米（3）粗砂、砾砂层，厚度1米左右（4)强风化岩。
三、编制依据1、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166-20082、《钢管满堂支架预压技术规程》JGJ/T 194-20093、《公路桥涵施工技术规范》（JTG/F50-2011)4、《公路桥涵地基与基础设计规范》（JTGD063—2007）5、《城市桥梁工程施工与质量验收规范》（CJJ2—2008)6、《公路桥涵钢结构及木结构设计规范》（JTJ025—86）7、《湾底疏港路高架工程施工四标段设计图纸》8、《湾底疏港路高架工程施工四标段施工组织设计》9、《危险性较大的分部分项工程安全管理办法》10、工程地质情况及现场施工条件。
现浇连续箱梁(钢管桩贝雷梁支架)施工方案
现浇连续箱梁(钢管桩贝雷梁支架)施工方案1. 引言现浇连续箱梁是桥梁建设中常用的一种结构形式，钢管桩贝雷梁支架是支撑箱梁浇筑过程中的关键部分。
本文将介绍现浇连续箱梁的施工方案，着重讨论钢管桩贝雷梁支架的设计和施工步骤。
2. 钢管桩贝雷梁支架设计2.1 钢管桩设计在选择钢管时，需要考虑其直径、壁厚和长度，确保足够承受箱梁浇筑时的荷载。
钢管桩的间距应根据箱梁长度和结构强度来确定，通常间距在1.5米至2米之间。
2.2 贝雷梁设计贝雷梁通常由水泥混凝土构成，需要考虑其横截面积和强度，以确保足够支撑箱梁的重量。
贝雷梁的布置应根据箱梁的跨度和荷载来确定，通常间距在3米至5米之间。
3. 施工步骤3.1 钢管桩安装1.根据设计要求，确定钢管桩的位置和间距。
2.使用挖掘机将桩孔挖掘至设计深度。
3.将钢管垂直放入桩孔中，并确保稳固。
4.在桩周填充砂浆，加固钢管与地基的连接。
3.2 贝雷梁安装1.按照设计要求，在每两根钢管桩之间浇筑贝雷梁。
2.梁体浇筑完毕后，进行养护，以确保贝雷梁强度满足要求。
3.检查贝雷梁与钢管桩之间的连接是否牢固。
3.3 箱梁浇筑1.在贝雷梁上架设模板，并进行验收。
2.配合混凝土搅拌站，将混凝土泵送至模板内进行浇筑。
3.浇筑完成后进行养护，确保箱梁强度和外观符合要求。
4. 施工注意事项•施工现场要确保安全，作业人员需佩戴好安全帽和安全带。
•每个施工环节都需要按照设计要求严格执行，不能擅自更改。
•施工过程中需加强沟通和协作，确保各步骤顺利进行。
5. 结语现浇连续箱梁(钢管桩贝雷梁支架)施工是一项复杂而重要的工程，需要设计师、工程师和施工人员的共同努力。
通过严格按照施工方案进行操作，可以确保桥梁结构的安全性和稳定性，为交通运输提供更加可靠的保障。
钢管柱贝雷梁施工
5.4钢管柱贝雷梁支架每根钢管柱在现场一次性拼装完成后，采用25T汽车吊及配5613塔吊配合人工进行立柱的安装。
整根立柱最高控制在20.5米一根，每根609钢管两头焊接法兰盘，法兰盘采用采用厚度为10mm直径830mm的，钢管与钢管之间采用法兰盘通长连接直至高度，按20.5米计算，整根加上法兰每根立柱重量2.43T，吊车和塔吊均能施工。
安装到位后钢管立柱底部与预埋钢板进行焊接固定，并且增加竖肋焊接，保证立柱的稳定性,焊接时首先要调整钢管立柱的垂直度，误差不得大于0.1%且偏位不大于1cm。
为便于支架体系施工，可在钢管柱顶设置作业平台，通过焊接4个∠63角钢三角架平台，铺设木板形成，同时在钢管柱外壁上焊接钢爬梯，以便于人员上下。
或者是搭设双层钢管脚手架并铺设木板，做为各结构安装操作平台。
系梁两侧各采用三排单层贝雷梁横梁，放置于分布梁下方；长度比系梁长度长2米；下图：地面基础采用4.5m×4m×0.8mC25混凝土；系梁爬梯采用墩柱施工爬梯，与系梁操作平台采用20a工字钢连接，操作平台为在25a工字钢上方满铺5cm厚大板，平台边缘采用架子管栏杆扶手，高度1.5m，挂密目安全网。
如下图所示5.4.1支架系统施工该支架体系通过贝雷梁、钢管立柱依次从上到下将系梁荷载传递至地基上，最终都是以混凝土基础作为最终持力层，该体系与地基之间的结合采用法兰立于条形砼基础上，而条形基础直接坐落于现状道路等稳定地层上，以现状道路作为持力层。
另一种采用现况承台作为基础进行施工。
5.4.2基础施工分别利用每墩承台作为每跨支架的边支点基础，中支点基础采用地面基础采用4.5m×4m×0.8mC25混凝土扩大基础。
要求地基承载能力不低于150KPa，现况延安南路满足要求。
根据图纸在浇筑承台和扩大基础时需预埋钢板，预埋钢板下部焊接6根直径Φ25mm，长0.8m带弯钩螺纹钢进行连接加固，以保证与钢管柱有效焊接，提高钢管柱稳定性。

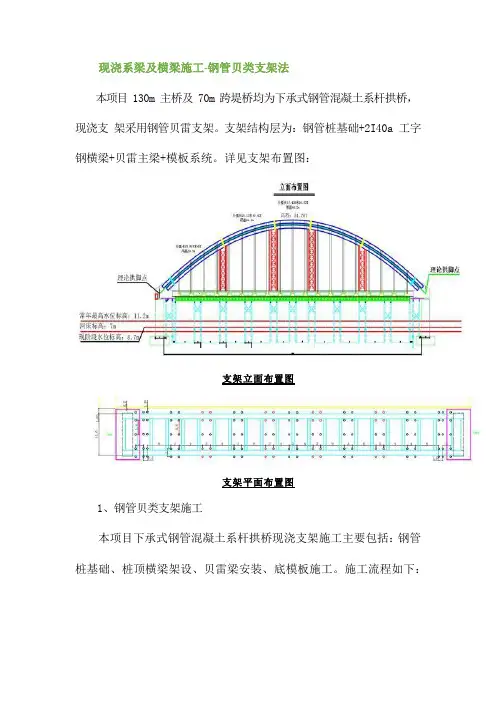

现浇系梁及横梁施工-钢管贝类支架法
本项目 130m 主桥及 70m 跨堤桥均为下承式钢管混凝土系杆拱桥，现浇支架采用钢管贝雷支架。
支架结构层为：钢管桩基础+2I40a 工字钢横梁+贝雷主梁+模板系统。
详见支架布置图：1、钢管贝类支架施工本项目下承式钢管混凝土系杆拱桥现浇支架施工主要包括：钢管桩基础、桩顶横梁架设、贝雷梁安装、底模板施工。
施工流程如下：在支架施工过程中要结合以往在支架施工中积累的丰富经验对各个工序组织施工，保证各项目安全、高质、高效率的完成施工。
（1）支架下部结构施工1）钢管桩基础施工钢管桩基础施工包括管桩后场加工运输，前场“钓鱼法”沉桩施工。
钢管桩均长约为为31.6m先在后场加工，然后运输到现场，采用吊车配合DZJ-120振动锤施工。
a.打桩施工工艺流程见图打桩施工工艺流程如下b.打桩设备选型根据计算书中钢管桩单桩承载力，施工中选用 DZJ-120 型振动锤进行施打钢管桩，DZJ-120 振动锤性能参数见下表：经计算，直径 630×8mm 钢管桩最后 1min 的下沉量不得大于 4mm。
打桩入土深度首先按设计桩长进行控制，以贯入度指标进行检验。
c.钢管桩下沉首先测量员定出桩位，然后利用吊机将导向架放至桩位处，然后起吊钢管桩，同时由测量组指挥精确定位，测量员复测导向架位置及垂直度。
测量员复核导向架垂直度和空间位置满足设计要求后，打沉钢管桩至设计标高，本支架钢管桩基础顶标高 16.01m。
在打设钢管桩的过程中要不断的检测桩位与桩的垂直度，发现偏差要及时纠正。
钢管桩打设过程中要求每根桩的下沉应一气呵成，不可中途停顿或较长时间的间隙，以免桩周土恢复造成继续下沉困难。
按此方法，逐步完成每跨钢管桩的施工。
d.接桩钢管桩接桩施工前，应对钢管桩施焊工人焊接工艺进行评定，确保接桩焊接质量，对焊接完成的试验件进行抗弯拉试验检测。
钢管桩基础接长前，在钢管接头上焊接定位钢板，确保准确对接，将焊缝上、下 30mm 范围内的铁锈、油污、水汽和杂物清除干净。
钢管柱贝雷梁现浇支架施工方案
钢管柱贝雷梁现浇支架施工方案⑴支墩布设采用振动沉钢管桩，靠近桥墩处已承台为主要支撑结构基础,不同桥宽不同在承台安装5~7根螺旋管桩,每跨等距设2排中支墩钢管桩基础,之后直接在钢管桩基础上焊接螺旋焊管支墩。
⑵支架布设在支墩钢管顶部铺设2~3根I32工字钢或贝雷片作横向分配梁,横向分配梁顶铺设贝雷梁，横向分布14~19列，贝雷片之间通过横向连接系联成整体。
贝雷片顶在横梁及箱室变化处每60cm、正常段每90cm设一道I18工字钢作分配梁，其上以方木和木楔子调节梁底标高。
翼板处以60×90cm碗扣架立模加固；腹板采用钢管斜撑。
⑶模板模板采用18mm胶合板，角膜采用定制弧形钢模.⑷其它砼采用泵送连续灌注,由一端向另一端一次浇注成型。
3.2。
连续梁结构及支架布置图（以56桥为例)参见下页连续梁边跨支架平面布置和立面布置图；中跨支架平面布置和立面布置图；连续梁中跨梁段横截面布置图。
3.3贝雷梁支架施工3.3。
1支架搭设①振动沉管桩施工钢管桩基础采用振动沉管桩桩基,桩基长度5。
5~6。
0m/根,每临时支墩上布置5~8根。
钢管桩进场之前要进行抽样检验，管桩的尺寸如桩径、管壁厚度、顶面平整度符合要求后方可施工。
钢管桩现场施工顺序：⑴桩位放样：根据设计文件和技术交底所确定的坐标控制点和水准点进行桩位放样，采用全站仪定出桩位.用消石灰作出桩位的圆形标记，圆心位置用小木桩标记，并注意保护所作标记。
⑵钢管桩制作钢管桩为卷制钢管，工地接长至设计长度，管节对口应调整到在同一轴线上方可进行焊接。
管节管径差、椭圆度以及桩成品的外形尺寸必须满足规范要求。
钢管桩焊缝质量应符合规范要求。
⑶钢管桩施工步骤如下。
a钢管桩采用履带吊机配D90打桩锤施工；b钢管桩现场堆放应放在履带吊机起吊范围之内,所在桩顶端应朝向吊车，并按打入的先后次序逐根排列，离桩顶端3m附近的下方用道木垫高，便于穿钢丝绳起吊；c用直角交会法准确定出钢管桩位置，正面基线控制的纵向偏位，侧面基线控制的横向偏位，操作时二台经纬仪和一台控制打桩标高的水准仪配合施工；d捆绑、起吊钢管桩，在量测人员的配合下定位，打入到设计深度；e在钢管上端切口，架设横梁并固定；⑷打桩顺序:为使压桩中各桩的压力阻力基本接近，压桩顺序应单向进行，不能两侧往中间进行施工（关门桩)，避免地基土上溢使地表升高及部分桩身倾斜，保证群桩工作状态基本均匀并符合设计值.⑸桩基检查：钢管桩施工完成后对已经打入的钢管桩进行检查验收，对其进行垂直度、平面位置的检查.检查合格后方可进行接装。
(整理)钢管支架贝雷梁施工方案
一、工程概况1、工程概况湾底疏港路高架工程施工四标段自桩号K3+402.345起至K4+177.345止，主线桥共7联包括：29#、30#、31#、32#、33#、34#、35#。
基础形式为扩大基础和钻孔灌注桩，扩大基础采用C30钢筋砼包括：5.1×5.8米和5.8×6米两种形式；钻孔灌注桩采用C30钢筋砼包括：桩径为1.0米、1.5米和1.8米三种。
承台采用C30钢筋砼，墩柱采用C35钢筋砼，桥梁上部结构采用C50预应力混凝土连续箱梁，桥面铺装采用C50抗渗钢筋混凝土。
由于33#桥位于河道内，为避免雨季施工期间河道内水位上涨浸泡支架基础而造成满堂支架不稳定，我项目部决定下部采用钢管贝雷梁支架，从而可避免受河道内水位及雨水影响，保证支架的整体稳定性，确保施工安全。
箱梁断面图如下图。
桥梁纵断面图桥梁横断面图2、主要工程量：33#桥桥梁面积3380m2，C50混凝土用量2577 m3，混凝土指标0.762m3/m2。
普通钢筋用量:395.9t ,普通钢筋指标117.2Kg/m2，预应力钢绞线用量115.59t ,钢绞线指标34.2Kg/m2。
二、现场特征及施工条件1、气象本工程位于青岛市。
属于华北暖温带沿海湿润季风性大陆性气候。
6-9月份为多雨季节，年平均气温为12.3o C。
年平均降水量为711.2 mm,夏季海雾频繁，春夏多东南风，秋冬多西北风，年均受台风影响较多。
2、地质状况从上至下地质情况如下：（1）杂填土，厚度2米。
（2）粉质粘土厚度为1米（3）粗砂、砾砂层，厚度1米左右（4）强风化岩。
三、编制依据1、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166-20082、《钢管满堂支架预压技术规程》JGJ/T 194-20093、《公路桥涵施工技术规范》（JTG/F50—2011）4、《公路桥涵地基与基础设计规范》（JTGD063—2007）5、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）6、《公路桥涵钢结构及木结构设计规范》（JTJ025-86）7、《湾底疏港路高架工程施工四标段设计图纸》8、《湾底疏港路高架工程施工四标段施工组织设计》9、《危险性较大的分部分项工程安全管理办法》10、工程地质情况及现场施工条件。
