张拉压浆技术交底.pdf
张拉压浆安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 监理单位：____________________5. 设计单位：____________________二、张拉压浆施工工艺简介1. 张拉工艺：____________________2. 压浆工艺：____________________3. 施工流程：____________________三、安全技术措施1. 人员配备及培训（1）操作人员必须经过专业培训，取得相应操作资格证书。
（2）操作人员应熟悉张拉压浆施工工艺和安全操作规程。
（3）施工人员应穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
2. 设备管理（1）施工前，对张拉压浆设备进行全面检查，确保设备完好、性能稳定。
（2）设备操作过程中，严禁违规操作，防止设备损坏。
（3）定期对设备进行保养和维护，确保设备正常运转。
3. 施工现场安全管理（1）施工现场应设置明显的警示标志，禁止无关人员进入施工区域。
（2）施工区域应保持整洁、有序，避免交叉作业。
（3）施工过程中，应密切关注现场情况，防止发生意外事故。
4. 张拉操作安全措施（1）张拉前，操作人员要确定联络信号，确保沟通顺畅。
（2）张拉两端相距较远时，宜设对讲机等通讯设备。
（3）张拉操作中若出现异常现象，应立即停机进行检查。
（4）张拉钢束完毕，退销时应采取安全防护措施。
5. 压浆操作安全措施（1）压浆前，检查压浆管道是否畅通，防止压浆中断。
（2）压浆过程中，严格控制压浆压力，防止发生爆管事故。
（3）压浆完毕后，及时清理施工现场，防止污染环境。
四、应急处理措施1. 发生人员伤害事故时，立即组织救援，并拨打急救电话。
2. 发生设备故障或事故时，立即停止施工，排除故障，确保安全。
3. 发生火灾、爆炸等事故时，立即组织人员疏散，并拨打消防电话。
张拉压浆施工安全技术交底
安全技术交底工程项目名称新建沪昆铁路客运专线杭州至长沙浙江段HCZJ-5标（DK190+007.1~DK212+155.08段）分部分项工程名称桥梁工程交底单位中铁五局集团第四有限责任公司龙游制梁场交底日期年月日接收单位接收日期年月日交底内容：张拉压浆施工安全技术交底1.钢绞线下料按照技术员尺寸进行下料，用砂轮机切割，现场下好料的钢绞线合理堆放，下垫方木，对未使用完的钢绞线进行覆盖。
2.张拉顺序：先纵向、后横向、再竖向。
由中腹板到边腹板，边腹板需对称张拉。
3.伸长量的量取：10﹪——20﹪——100﹪，工人量取时须认真严谨，量取的数据予以记录，并反馈给现场的技术员。
4.油顶与油表：根据标定，相应的油表配相应的油顶。
5.张拉10﹪(L1)——20﹪(L2)——100﹪(L3)（持续2分钟），两边对称张拉，伸长量L=L3+L2-2L1。
6.压浆顺序，由下往上、由低往高处压。
7.压浆时需严格按照配合比施工，准备好计量设备，通知实验室人员，做试验块留样。
8.封锚时须将切断的钢绞线头进行全部封堵，确保压浆时，能够正常泌水。
9.压浆的压力以保证压入孔内的水泥浆密实为准，开始较小，以0.3~0.6MPa为宜，灌浆到排气孔溢出浓浆后堵住排气孔，继续加压到0.5~0.7MPa，进行第二次压浆稳压三分钟后停止。
10.张拉压浆使用的机具需要妥善保管，定期保养。
11.压浆使用的水泥及膨胀剂要覆盖好，防止雨水淋湿。
12.张拉安全操作规程：12.1.张拉作业区应设置明显的警戒标示，禁止非工作人员进入张拉区域。
12.2.参加张拉的人员，上岗前必须进行培训和技术交底，且在张拉作业中要分工明确，固定岗位，服从统一指挥，穿戴好劳动保护用品。
12.3.张拉作业前必须检查张拉设备、工具（如：千斤顶、油泵、压力表、油管、顶轴器及液控顶压阀等）是否符合施工及安全要求，检查合格后方可进行张拉作业。
高压油管使用前应做对比试验，不合格的不得使用；张拉锚具应与机具配套使用，锚具进场时，应分批进行外观检查，不得有裂纹、伤痕、锈蚀，检查合格后方能使用；千斤顶与压力表应配套校验；使用的螺栓、螺母、铁楔，不得有滑丝和裂纹。
(完整版)张拉压浆安全技术交底
安全技术交底记录编号济南二环东路工程名称分部工程张拉压浆高架桥工程第五合同分项工程名称：张拉压浆交底内容：1、预应力筋下料时要防范钢绞线弹出伤人，特别原包装钢绞线放线时宜用放线架拘束，近距离范围内禁止站人；2、预应力施工时要搭设可靠的操作台。
对原有脚手架要检查可否安全，铺板要牢靠。
在悬挑部位进行作业的人员必定佩戴安全带。
3、预应力筋或拉索安装时，要防范预应力筋或拉索甩出或滑脱伤人。
4、预应力施工作业处的竖向上、下地址禁止其他人员同时作业 ;并设置安全护栏和安全警示标志。
5、张拉设备使用前，要冲刷工具锚夹片，检查齿形有无破坏，保证有足够的加持力。
6、预应力筋张拉时，其两正直前面禁止站人或穿越，操作人员必定位于千斤顶侧面。
7、在油泵和灌浆泵等工作过程中，操作人员不得走开岗位。
8、全部电气设备使用前必定进行安全检查，及时更换或除掉隐患；不测停电时，马上关闭电源开关。
防范电气设备受潮漏电。
9、电焊时操作人员应戴安全面罩，其他人员不能够直视强光。
10、孔道灌浆时操作人员要注意保护眼睛和皮肤，防范接触水泥浆。
11、在电焊、气割等涉及明火的作业时和作业结束后，必定采用防火措施。
12、预应力施工人员必定遵守工地有关其他安全生产的规定。
箱梁预应力施工工艺框图钢绞线下料、编束清理修正管道穿束检查砼强度安装工作锚安装限位板安装千斤顶（千斤顶前正直口对准限位板）安装工具锚油泵配套安装初张拉σk（持荷 2 分钟）锚固张拉油缸回油，工具锚松脱关闭油泵，张拉缸顶缸全部复位依次卸掉工具锚、千斤顶孔道压浆封锚说明：混凝土强度达到设计张拉强度及龄期后，方可张拉。
张拉依照设计要求采用相应的千斤顶和高压油泵张拉，采用两端同步、对称、分批张拉。
张拉设备在首次使用或使用次数高出200次或停用时间高出 6 个月时，千斤顶校验应选择有资质的专业部门进行。
因预应力值的正确性对箱梁的质量的影响至关重要，所以张拉施工从前必定校核张拉设备，张拉机具必定由专人操作。
横向张拉压浆安全技术交底模板
一、交底目的为确保横向张拉压浆施工过程中的安全，提高施工质量，特制定本安全技术交底。
二、交底对象项目部全体施工人员、技术负责人、施工负责人及管理人员。
三、交底时间[具体日期]四、交底内容1. 工程概况工程名称：[工程名称]施工单位：[施工单位]施工部位：[施工部位]施工内容：[施工内容]2. 安全技术要求（1）施工人员必须穿戴好安全帽、安全带、防滑鞋等个人防护用品。
（2）施工前，对张拉压浆设备、材料进行全面检查，确保其安全可靠。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）施工现场设置明显的警示标志，提醒施工人员注意安全。
（5）施工人员应熟悉本工程的技术要求和安全操作规程。
3. 施工准备（1）施工前，对施工现场进行清理，确保无障碍物。
（2）检查张拉压浆设备、材料是否齐全，并进行试运行。
（3）施工人员应了解工程图纸、施工方案和安全技术交底内容。
4. 施工步骤（1）张拉压浆前，对钢筋进行绑扎，确保其位置准确。
（2）安装张拉设备，调整张拉力，确保张拉力均匀。
（3）压浆过程中，严格控制压浆速度和压力，防止压浆材料泄漏。
（4）张拉压浆完成后，对施工部位进行检查，确保其符合设计要求。
5. 安全注意事项（1）施工过程中，严禁操作人员站在模板、钢筋上，以防坠落。
（2）高处作业时，必须佩戴安全带，并确保安全带系挂牢固。
（3）施工过程中，严禁在张拉压浆设备附近行走、站立，以防设备突然移动造成伤害。
（4）张拉压浆设备运行时，严禁触摸设备运行部件，以防夹手。
（5）施工过程中，如发现异常情况，应立即停止施工，报告现场负责人。
6. 应急措施（1）如发生人员坠落，立即启动应急预案，对伤员进行救治。
（2）如发生设备故障，立即停止施工，通知设备维修人员进行检查维修。
（3）如发生火灾、触电等事故，立即启动应急预案，组织人员疏散，并报告相关部门。
五、交底人[交底人姓名]六、接受人[接受人姓名]七、交底日期[具体日期]八、备注本安全技术交底为施工过程中的指导性文件，施工人员应严格遵守。
张拉压浆安全技术交底模板
一、交底目的为确保张拉压浆施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将张拉压浆安全技术交底如下。
二、交底内容1. 施工人员要求（1）所有参与张拉压浆施工人员必须经过专业培训，取得相应操作资格。
（2）施工人员必须熟悉张拉压浆工艺流程和安全操作规程。
（3）施工人员应穿戴符合规定的安全防护用品，如安全帽、防护眼镜、手套、防尘口罩等。
2. 施工准备（1）施工前应检查施工现场，确保施工环境安全、整洁，无障碍物。
（2）检查张拉设备、压浆设备、锚具、钢绞线等材料，确保其质量合格。
（3）检查施工机械、电气设备，确保其正常运行。
3. 张拉施工安全措施（1）张拉前，操作人员要确定联络信号。
张拉两端相距较远时，宜设对讲机等通讯设备。
（2）张拉操作中若出现异常现象，应立即停机进行检查，确保安全。
（3）张拉钢束完毕，退销时应采取安全防护措施。
（4）操作人员应站在两侧操作，所有人员都不能从千斤顶正面通过或停留，以防回弹伤人。
4. 压浆施工安全措施（1）压浆前，用风泵吹去孔道内的水和灰尘。
（2）压浆顺序为：先下层孔道后上层孔道。
从拌制到开始压浆，间隔时间不超过40分钟。
（3）水泥浆的压注工作连续进行，待出浆口排出的浆液不含水沫气体且稠度与浆液相同后，封闭所有出浆口和孔眼。
5. 施工注意事项（1）施工过程中，严禁酒后作业、疲劳作业。
（2）严禁无关人员进入施工现场。
（3）施工过程中，如发现安全隐患，应立即停止施工，并及时报告相关部门。
（4）施工结束后，应清理施工现场，确保安全。
三、应急措施1. 发生安全事故时，应立即启动应急预案，组织人员进行救援。
2. 报告相关部门，配合进行调查和处理。
四、交底总结本次张拉压浆安全技术交底，旨在提高施工人员的安全意识，确保施工过程安全顺利进行。
请各位施工人员认真学习，严格遵守安全操作规程，共同保障施工安全。
五、签字确认（以下由施工负责人、监理工程师、施工人员签字确认）施工负责人：____________监理工程师：____________施工人员：____________日期：____年__月__日。

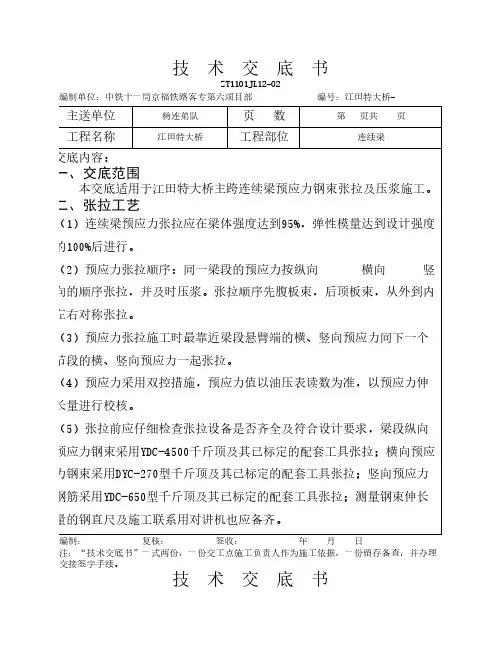

连续梁张拉、压浆技术交底
技 术 交 底 书ZT1101JL12-02编制单位：中铁十一局京福铁路客专第六项目部 编号：江田特大桥-主送单位杨连弟队页 数第 页共 页工程名称江田特大桥工程部位连续梁交底内容：一、交底范围本交底适用于江田特大桥主跨连续梁预应力钢束张拉及压浆施工。
二、张拉工艺（1）连续梁预应力张拉应在梁体强度达到95%，弹性模量达到设计强度的100%后进行。
（2）预应力张拉顺序：同一梁段的预应力按纵向 横向 竖向的顺序张拉，并及时压浆。
张拉顺序先腹板束，后顶板束，从外到内左右对称张拉。
（3）预应力张拉施工时最靠近梁段悬臂端的横、竖向预应力同下一个节段的横、竖向预应力一起张拉。
（4）预应力采用双控措施，预应力值以油压表读数为准，以预应力伸长量进行校核。
（5）张拉前应仔细检查张拉设备是否齐全及符合设计要求，梁段纵向预应力钢束采用YDC-4500千斤顶及其已标定的配套工具张拉；横向预应力钢束采用DYC-270型千斤顶及其已标定的配套工具张拉；竖向预应力钢筋采用YDC-650型千斤顶及其已标定的配套工具张拉；测量钢束伸长量的钢直尺及施工联系用对讲机也应备齐。
编制： 复核： 签收： 年 月 日注：“技术交底书”一式两份，一份交工点施工负责人作为施工依据，一份留存备查，并办理交接签字手续。
技 术 交 底 书ZT1101JL12-02编制单位：中铁十一局京福铁路客专第六项目部 编号：江田特大桥-主送单位杨连弟队页 数第 页共 页工程名称江田特大桥工程部位连续梁（6）、张拉施工前应根据施工现场实际情况搭设简易、安全、实用的作业平台。
平台面积需满足施工要求，并有足够的安全保障措施。
（7）、张拉过程测量钢绞线伸长量的作业人员属高空作业，注意佩戴安全带。
纵向钢绞线张拉：1、张拉操作要点安装顺序：安装工作锚 安装工作夹片 安装限位板 安装千斤顶 安装工具锚（1）纵向钢绞线应按顺直方向每根对应穿过锚板孔，使工作锚板紧贴支承板。
（2）将夹片用橡皮盘捆住，使夹片沿钢绞线滑移到锚环孔内。
张拉压浆技术交底书
JL—CX—7—05—05交底单位：中铁十三局集团有限公司汪阜盘高速公路北延伸线四标项目经理部编号：004编制者：审核者：第1页共10页JL—CX—7—05—05交底单位：中铁十三局集团有限公司汪阜盘高速公路北延伸线四标项目经理部编号：004编制者：审核者：第2页共10页JL—CX—7—05—05交底单位：中铁十三局集团有限公司汪阜盘高速公路北延伸线四标项目经理部编号：004编制者：审核者：第3页共10页JL—CX—7—05—05交底单位：中铁十三局集团有限公司汪阜盘高速公路北延伸线四标项目经理部编号：004编制者：审核者：第4页共10页JL—CX—7—05—05交底单位：中铁十三局集团有限公司汪阜盘高速公路北延伸线四标项目经理部编号：004工程名称阜盘高速甜水公公分离桥受控编号FPGSJSJD-004主送单位桥梁施工队日期2011年9月13日接受单位桥梁施工队接受人③用工具再次分丝，安装限位板，钢绞线穿入与限位板相连的导向管内，将限位板沿钢绞线端推靠于工作锚板。
限位板与工作锚配套使用，两者孔位一致。
④安装千斤顶：将千斤顶吊起，穿过钢绞线及导向管，前支承口（有的包括垫环）套在限位板外面，千斤顶与孔道中线初对位，充油、活塞伸出3～5cm。
⑤工具锚推入千斤顶缸体外口套座(或垫环)内，特别注意两锚板孔位方向一致，保持钢绞线自然平行，防止千斤顶内钢绞线错位，千斤顶与孔道中线精确对位，推动工具锚的挡板。
图1 穿束及锚固图图2 自动工具锚图4．预应力张拉·总体顺序：①根据设计图纸文件要求，先张拉腹板纵向下弯束，再张拉顶板纵向束，张拉顶板横向预应力束。
为保证受力的均匀性和张拉作业顺利进行，在浇注完n+2号梁段砼后，再张拉n号梁段的竖向预应力筋，顶板横向预应力束可分批进行。
②中跨和边跨底板合拢束张拉顺序应按照设计要求顺序进行张拉。
③纵向：同一T构左右对称张拉，先长束，后短束。
④横向：由墩顶向合拢段方向进行，同一块件箱梁翼缘板单端交错张拉，一个块件张拉完毕，然后移到对称的另一个块件张拉。
桥涵张拉压浆安全技术交底模板
一、交底目的为确保桥涵张拉压浆施工过程中的安全，降低事故风险，提高施工质量，特进行安全技术交底。
二、交底对象所有参与桥涵张拉压浆施工的施工人员、技术人员、管理人员及监理人员。
三、交底内容1. 工程概况- 工程名称：__________- 施工单位：__________- 施工部位：__________- 施工内容：__________2. 安全技术措施1. 人员安全- 施工人员必须经过专业培训，掌握张拉压浆施工技能和安全操作规程。
- 严格遵守操作规程，不得违章作业。
- 高处作业必须系好安全带，并配备安全帽、防滑鞋等防护用品。
- 作业前应检查设备、工具是否完好，确保安全。
2. 设备安全- 张拉压浆设备必须符合国家标准，并经过检验合格。
- 定期检查设备，确保其正常运行。
- 设备操作人员应熟悉设备性能和操作方法。
3. 材料安全- 使用符合国家标准的张拉压浆材料，并确保材料质量。
- 材料存放应按照规定进行，防止受潮、变质。
4. 施工环境安全- 施工现场应保持整洁，通道畅通。
- 高处作业时，下方应设置安全防护措施。
- 雨季施工时，应采取防滑、防触电等措施。
3. 操作规程1. 张拉准备- 检查张拉设备是否完好，调整设备参数。
- 检查锚具、连接器等是否牢固。
- 确认张拉顺序和加载速率。
2. 张拉作业- 按照张拉顺序和加载速率进行张拉。
- 严密监控张拉过程中的各项数据，确保张拉质量。
- 发现异常情况，立即停止张拉，采取措施排除故障。
3. 压浆作业- 检查压浆设备是否完好，调整设备参数。
- 检查压浆管道、阀门等是否畅通。
- 按照压浆顺序和压浆量进行压浆。
- 监控压浆过程中的各项数据，确保压浆质量。
4. 应急措施- 发生事故时，立即启动应急预案，组织人员救援。
- 及时上报事故情况，按照规定进行处理。
四、交底人__________五、交底日期__________六、接受人__________七、注意事项1. 施工人员必须严格按照安全技术措施和操作规程进行施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
30米预制T梁张拉压浆技术交底
（赤锡2号桥）
一、工程简介
赤锡2号桥位于赤锡乡赤锡村巷柄里自然村西侧山坳处，起点桩号为K50+966.50，终点桩号K51+363.5，桥长397米。
桥型布置为3×30+2×（5×30）米预应力连续T梁。
全桥30米预制T梁共182片，共张拉钢筋156吨。
采用高强度低松弛7丝捻制的预应力钢绞线，公称直径15.20mm，公称面积139mm2，标准强度f pk=1860Mpa，弹性模量Ep=1.95*105MPa,1000小时后应力松弛力不大于 2.5%。
后张法预应力梁板施工顺序：模板安装→钢筋加工及安装→砼浇筑→钢绞束的张拉
→孔道压浆→出坑
二、施工计划
根据总体施工计划的要求，赤锡2号桥梁板预制计划如下：
赤锡2号桥30米T梁预制计划
序号月份数量具体计划备注
1 10月 1 左幅2-2# 第1片梁板
2 11月40 第1孔14片，第2孔13片，第3孔13片
3 12月45 第3孔1片，第4、5、6孔42片，第7孔2片
4 1月4
5 第7孔12片，第8、9孔28片，第10孔5片
5 2月28 第10孔9片，第11孔14片，第12孔5片春节放假
6 3月23 第12孔9片，第13孔14片
三、张拉压浆施工方案
张拉施工
1、张拉前，混凝土强度不小于设计规定值，养生时间遵从设计规定。
2、本项目采用镀锌波纹管，制作时注意线形平顺，定位准确，定位筋间距满足要
求。
施工前检查波纹管的完整性，存在折痕、小孔等需及时封闭，防治漏浆堵塞波纹管，影响钢绞线的穿入。
3、穿入钢绞线时，注意保持钢束的顺直，避免出现钢绞线缠绕，交叉等，影响张
拉效果。
4、张拉采用双控的方法，张拉前做好千斤顶及油泵的检查工作，并根据技术员提
供的油压表读数和理论伸长量，进行张拉，实际伸长量与理论伸长量相比较，控制在+6%以内。
5、钢束应采用两段同时张拉，张拉顺序应按照设计要求，原则上采用“先上后下，
先中间后两边，对称于构件截面的竖直轴线”的顺序；
6、张拉程序： 0 初应力控制张拉应力（持锚2min）锚固。
7、一束张拉完成后，检查断丝、划丝情况是否满足要求，若不满足，则需重新穿
束张拉。
穿束时做好标记，防止滑丝。
8、预应力钢绞线在张拉控制力达到稳定后方可锚固，端头多余钢绞线采用砂轮切
割，禁止使用电弧焊切割。
锚具应用混凝土保护，避免长期外露出现锈蚀。
孔道压浆
1．在张拉结束后的14d之内进行孔道压浆，孔道压浆一般采用水泥浆，强度不低
于设计规定。
水灰比一般0.4～0.45之间，掺入减水剂的可减少至0.35,所用水泥不低于425号普通硅酸盐水泥,其龄期不超过一个月.
2．水泥浆自调制至灌入孔道的延续时间，不宜超过30～45min。
压浆前，须将孔道冲洗洁净、湿润。
压浆的次序是先施工下部的孔道，再施工上部的孔道。
3、水泥浆泌水率，膨胀率及稠度要满足有关规定，24h后泌水应全部被浆吸收。
4．压浆应缓慢、均匀的进行。
压浆应达到孔道另一端饱满和出浆，并达到排气孔
排出与规定稠度相同的水泥浆为止。
压浆时，每一工作班留取不少于3组的7.07×7.07×7.07cm立方体试件，标准养护28d，检查其抗压强度作为水泥浆质量的评定依据。
四、质量控制要点
张拉施工：
1．预应力钢材在进场后分批验收。
张拉机具应与锚具配套使用，在进场时进行检
查和校验。
千斤顶与压力表配套校验，以确定张拉力与压力表读数之间的关系曲线。
张
拉机具由专人使用和管理，经常维护，定期校验。
2．锚具和夹具的类型须符合设计规定和预应力钢材张拉的需要。
3．预应力钢材的张拉方法和控制应力砼弹性模量符合设计要求，预应力钢材用应
力控制方法张拉时，以伸长值进行校核，实际伸长值与理论伸长值差控制在6％以内，否则暂停张拉。
6．张拉时，应使千斤顶的张拉力作用线与预应力钢材的轴线重合一致。
预应力钢
材的锚固，在张拉控制应力处于稳定下进行。
孔道压浆
1、压浆前做好准备工作，确保压浆机压力表能正常使用；并压水清孔；
2、压浆工作要求在一次作业中连续进行，并注意观察出浆口冒出的废浆情况，确
定废浆不再含有水沫气体，并稠度与压注的浆液相同时，用塞子塞住出口，持续增压，
直至清水泌出，即可停止注浆。
3、为保证钢绞线束全部充浆，进浆口应予封闭，直到水泥浆凝固前，所有塞子或
气门不得移动或打开。
