杆件的强度计算公式精编版
杆件的强度计算公式

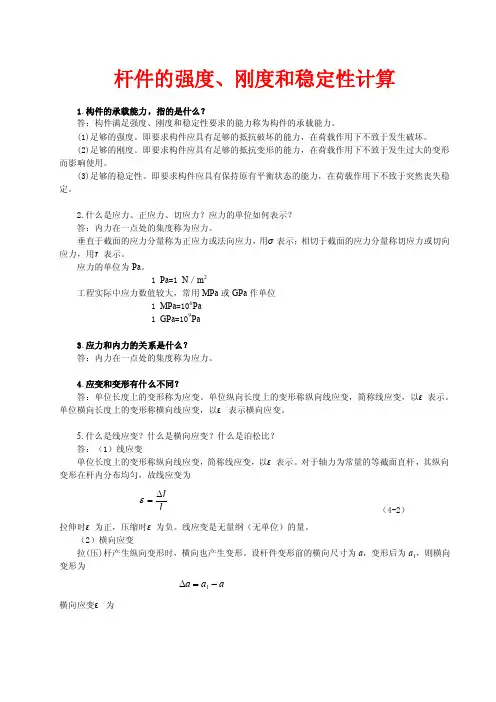

杆件的强度、刚度和稳定性计算1.构件的承载能力，指的是什么？答：构件满足强度、刚度和稳定性要求的能力称为构件的承载能力。
(1)足够的强度。
即要求构件应具有足够的抵抗破坏的能力，在荷载作用下不致于发生破坏。
(2)足够的刚度。
即要求构件应具有足够的抵抗变形的能力，在荷载作用下不致于发生过大的变形而影响使用。
(3)足够的稳定性。
即要求构件应具有保持原有平衡状态的能力，在荷载作用下不致于突然丧失稳定。
2.什么是应力、正应力、切应力？应力的单位如何表示？答：内力在一点处的集度称为应力。
垂直于截面的应力分量称为正应力或法向应力，用ζ表示；相切于截面的应力分量称切应力或切向应力，用η表示。
应力的单位为Pa。
1 Pa=1 N／m2工程实际中应力数值较大，常用MPa或GPa作单位1 MPa=106Pa1 GPa=109Pa3.应力和内力的关系是什么？答：内力在一点处的集度称为应力。
4.应变和变形有什么不同？答：单位长度上的变形称为应变。
单位纵向长度上的变形称纵向线应变，简称线应变，以ε表示。
单位横向长度上的变形称横向线应变，以ε/表示横向应变。
5.什么是线应变？什么是横向应变？什么是泊松比？答：（1）线应变单位长度上的变形称纵向线应变，简称线应变，以ε表示。
对于轴力为常量的等截面直杆，其纵向变形在杆内分布均匀，故线应变为l l∆=ε（4-2）拉伸时ε为正，压缩时ε为负。
线应变是无量纲（无单位）的量。
（2）横向应变拉(压)杆产生纵向变形时，横向也产生变形。
设杆件变形前的横向尺寸为a，变形后为a1，则横向变形为aaa-=∆1横向应变ε/为a a ∆=/ε （4-3） 杆件伸长时，横向减小，ε/为负值；杆件压缩时，横向增大，ε/为正值。
因此，拉(压)杆的线应变ε与横向应变ε/的符号总是相反的。
（3）横向变形系数或泊松比试验证明，当杆件应力不超过某一限度时，横向应变ε/与线应变ε的绝对值之比为一常数。
此比值称为横向变形系数或泊松比，用μ表示。
轴向拉伸与压缩时杆件的强度计算
轴向拉伸与压缩时杆件的强度计算

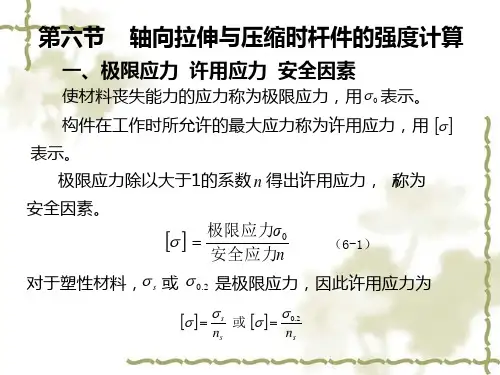

一、极限应力 许用应力 安全因素
使材料丧失能力的应力称为极限应力，用 σ 0 表示。 构件在工作时所允许的最大应力称为许用应力，用 [σ ] 表示。 极限应力除以大于1的系数 n 得出许用应力，n 称为 安全因素。
[σ ] = 极限应力σ0
安全应力n
（6-1）
对于塑性材料，σ s 或 σ 0.2 是极限应力，因此许用应力为
G 的最大允许值。 解 (1)求各杆的轴力与y NhomakorabeaB
1
o 45o 30
2 C
FN1
o 45 o 30
FN2
x
G力的关系 取节点A 为研究对象，作
A
A
G
a) 图4-12
G
b)
出其受力图，如图4-12b所 示。由平衡方程
∑F
X
=0
FN 2 sin 30o − FN 1 sin 45o = 0
(1) (2)
BC 杆截面面积A2
(4)确定型钢号数
350 × 103 A2 ≥ = mm 2 = 3500mm 2 [σ BC ] 100 FN 2
查附录的型钢表，10号槽钢的截面面积为1274.8mm2 因为 1274.8mm2＞1093.75mm2
所以AC 杆用两根10号槽钢。 而20a号工字钢的截面面积为3550mm2 因为 1274.8mm2＞3550mm2
核斜拉杆C ′ 的强度（当载荷位于梁右端B 处时）。 D
D
解 （1）求 C ′ 杆所承受的最大外力 D
C′ C A
a)
取横梁AB 为研究对象，其受
B
力如图4-10c所示，由平面任意力系 的平衡方程
杆件承载力计算公式
杆件承载力计算公式
在工程设计中，经常需要计算杆件的承载力。
杆件承载力的计算公式是根据材料力学理论和结构力学原理推导出来的。
以下是常见的杆件承载力计算公式：
1.压杆的计算公式：
如果杆件为压杆，那么其承载力的计算公式为：
Pc=Ac*Fc*σc
其中，Pc为杆件的承载力，Ac为杆件的截面面积，Fc为截面的调整系数，σc为相应材料的抗压强度。
2.拉杆的计算公式：
如果杆件为拉杆，那么其承载力的计算公式为：
Pt=At*Ft*σt
其中，Pt为杆件的承载力，At为杆件的截面面积，Ft为截面的调整系数，σt为相应材料的抗拉强度。
3.弯曲杆件的计算公式：
如果杆件受到弯曲作用，那么其承载力的计算公式为：
M=σb*W
其中，M为杆件的弯矩，σb为相应材料的弯曲强度，W为截面的抵抗弯曲矩的有效宽度。
4.扭转杆件的计算公式：
如果杆件受到扭转作用，那么其承载力的计算公式为：
T=τt*J
其中，T为杆件的扭矩，τt为相应材料的抗扭强度，J为截面的极
惯性矩。
以上是常见杆件承载力的计算公式，但需要根据具体情况选择适用的
公式。
此外，还应根据杆件的实际情况和要求，结合工程经验和相关规范，考虑到其他因素如安全系数、边界条件等进行修正，以确保杆件的安全可靠。
杆件的强度计算
平均应力
循环特征
应力幅
杆件的强度计算
1.6 交变应力与疲劳失效
1.6.1 交变应力及其循环特征
2.交变应力分类 交变应力按其循环特征，可以分为对称循环和非对称循环两种类型。 交变应力的最大应力σmax与最小应力σmin大小相等，符号相反，即σmax＝ －σmin，其循环特征为r=－1，这种应力循环称为对称循环。 r≠－1的应力循环称为非对称循环。在非对称循环中，当σmin=0，r=0 时，这种应力循环称为脉动循环。静载荷可以看作交变应力的特殊情况， 其σmax＝σmin＝σm，σa＝0，r＝1。
工程力学
杆件的强度计算
1.1 拉压杆件的强度条件 1.2 连接件的强度条件 1.3 梁的正应力强度
返回
1.4 圆轴扭转的强度 1.5 圆轴弯扭组合变形的强度 1.6 交变应力与疲劳失效
杆件的强度计算
1.1 拉压杆件的强度条件
返回
由于拉、压杆横截面上的应力是均匀分布的，因此，对于等截面的拉、 压杆，其最大轴力所在的截面是危险截面，拉、压杆强度条件为
式中，FNmax为危险截面的轴力；A为危险截面的面积。
强度条件可解决以下三类强度计算问题： (1)校核强度。(2)设计截面尺寸。(3)确定许可载荷。
杆件的强度计算
1.2 连接件的强度条件
1.2.1 剪切的实用计算
如右图所示，构件的某一截面两侧受
到一对大小相等，方向相反，作用线相距
很近的横向外力F作用，此时构件的相邻两
杆件的强度计算
1.4 圆轴扭转的强度
返回
1.4.1 圆轴扭转时横截面上的切应力
如图(a)、(b)所示分别为实心圆轴和空心圆轴横截面上扭转切应力的分
布规律。
杆件地强度计算公式

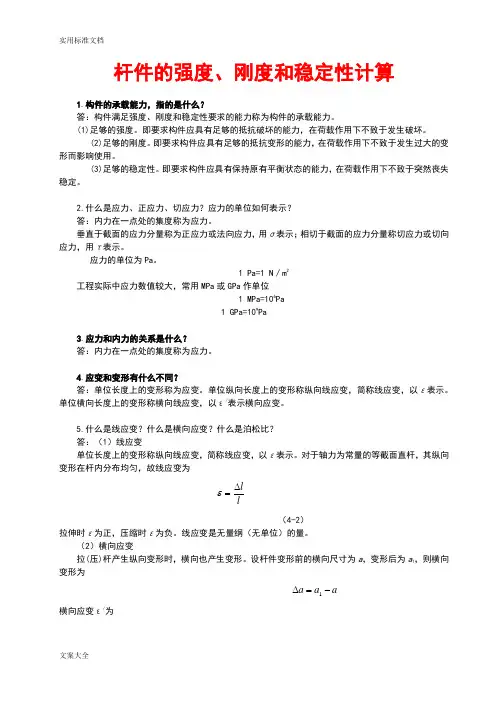

杆件的强度、刚度和稳定性计算1.构件的承载能力，指的是什么？答：构件满足强度、刚度和稳定性要求的能力称为构件的承载能力。
(1)足够的强度。
即要求构件应具有足够的抵抗破坏的能力，在荷载作用下不致于发生破坏。
(2)足够的刚度。
即要求构件应具有足够的抵抗变形的能力，在荷载作用下不致于发生过大的变形而影响使用。
(3)足够的稳定性。
即要求构件应具有保持原有平衡状态的能力，在荷载作用下不致于突然丧失稳定。
2.什么是应力、正应力、切应力？应力的单位如何表示？答：内力在一点处的集度称为应力。
垂直于截面的应力分量称为正应力或法向应力，用σ表示；相切于截面的应力分量称切应力或切向应力，用τ表示。
应力的单位为Pa。
1 Pa=1 N／m2工程实际中应力数值较大，常用MPa或GPa作单位1 MPa=106Pa1 GPa=109Pa3.应力和内力的关系是什么？答：内力在一点处的集度称为应力。
4.应变和变形有什么不同？答：单位长度上的变形称为应变。
单位纵向长度上的变形称纵向线应变，简称线应变，以ε表示。
单位横向长度上的变形称横向线应变，以ε/表示横向应变。
5.什么是线应变？什么是横向应变？什么是泊松比？答：（1）线应变单位长度上的变形称纵向线应变，简称线应变，以ε表示。
对于轴力为常量的等截面直杆，其纵向变形在杆内分布均匀，故线应变为l l∆=ε（4-2）拉伸时ε为正，压缩时ε为负。
线应变是无量纲（无单位）的量。
（2）横向应变拉(压)杆产生纵向变形时，横向也产生变形。
设杆件变形前的横向尺寸为a，变形后为a1，则横向变形为aaa-=∆1横向应变ε/为a a∆=/ε（4-3）杆件伸长时，横向减小，ε/为负值；杆件压缩时，横向增大，ε/为正值。
因此，拉(压)杆的线应变ε与横向应变ε/的符号总是相反的。
（3）横向变形系数或泊松比试验证明，当杆件应力不超过某一限度时，横向应变ε/与线应变ε的绝对值之比为一常数。
此比值称为横向变形系数或泊松比，用μ表示。
03. 杆件的强度计算
Y 0
N BC sin G Q 0
l AC 1.5 sin 0.352 2 2 lBC 1.5 4
NBA
G+Q
N BC 56.8 kN
Amin N max
56.8 103 406m m2 140
求圆钢杆BC 的直径：
1 2 2 d Amin 406 mm 4
N max Amin 2 120 36 80 691200N
静力平衡条件
S S
Y 0
P 2 N cos 0
1271808N
cos
960 960 420
2 2
0.92
P 2 N cos 2 691200 0.92
出现两个剪切面的剪切。 （2）双剪切：
P/2 P/2 中间段 P/2 P/2 剪切力为P 剪切面面 积2倍 剪切力为P/2 剪切面面 积单倍
左右两段
P P/2 P/2
P
结论：无论用中间段还是左右段分析，结果是一样的。
三、挤压强度的工程计算
（参见“辅1”第09讲2）
1.挤压现象： 一般来讲，承受剪切的构件在发生剪切变形的同时都 伴随有挤压。
横截面积：
A 6 103 mm2
N
N
查表，Q235号钢的屈服极限为 s 240MPa
240 许用应力 60MPa ns 4
根据强度条件，有
s
N 10510 17.5MPa 60MPa 3 A 6 10
3
拉杆符合强度要求
例2 一悬臂力吊车，其结构
束，设约束反力为RA.RB.列方程：
Y 0, RA RB P 0
机械基础——第三章第三节 杆件的应力及强度计算
1、轴向拉压时的内力是轴力，轴力的正负是如何规定的？
FN F
轴力离开截面为正，反之为负。计算时先以正向假设。
复习提问
2、轴扭转时的内力是什么？内力的正负号如何确定？ 扭转轴的内力称为扭矩，用T表示。 正负用右手螺旋定则确定。
T
_
指向截面
计算时先以正向假设。
+
T 离开截面
复习提问
3、梁弯曲时的内力是什么？内力的正负号如何确定？ 弯曲内力有两类：剪力和弯矩
杆件的最大工作应力不超过材料在拉伸与压缩时的许用应力。 式中FN和A为危险截面上的轴力和横截面积。
例3-4 某铣床工作台进给油缸如图所示，缸内工作油压p＝ 2MPa，油缸内径D＝75mm，活塞杆直径d＝18mm，已知活 塞杆材料的许用应力[σ]＝50MPa，试求校核活塞杆的强度。 解：（1）活塞的轴力：
令：WP＝IP/R ，则上式可写成
式中：Wp为圆轴横截面的抗扭截面系数，单位：mm３。
对于直径为d的圆截面杆
对于空心圆杆，设内径为d，外径为D，α＝d/D
2、圆轴扭转强度
圆轴扭转时横截面上的最大工作切应力 τmax不得超过 材料的许用切应力[τ]，即
对于等截面圆轴，从轴的受力情况或由扭矩图可以确定 最大扭矩Tmax ，最大切应力τmax发生于Tmax所在截面的边缘 上。因而强度条件可改写为
对于空心梁，当其外径为D，外径为d，单位为m，α=d/D
2、梁弯曲强度
为了保证梁能安全工作，必须使梁横截面上的最大正应 力σmax不超过材料在弯曲时的许用正应用[σ ]，即：
作
业
P.76
3
，挤压面积 Aiy＝dδ ，则
综合上述计算结果，根据国家标准，销钉的直径选 取为d＝14mm 。
第2章杆件的变形与强度计算
上一页 下一页
返回
2. 2轴向拉伸和压缩
• 2)取2一2截面左侧为研究对象，如图2一9 (c)所示。求BC段轴力 • • • • FN2为负说明BC段为压力。 3)作轴力图，如图2 -9 (d)所示 (2)应力计算 1) AB段任意截面1一1的正应力
• 2 ) BC段任意截面2一2的正应力
• 是压应力
• 为了保证机械零件有足够的承载能力，零件必须满足下列基本要求: • (1)足够强度。构件在外载荷作用下会产生变形，构件产生显著的塑 性变形或断裂将导致构件失效。例如，起吊重物的钢丝绳不能被拉断， 减速器中齿轮的轮齿在传递载荷时不允许被折断，构件抵抗破坏的能 力称为构件的强度。 • (2)足够刚度。构件不仅要有足够的强度，而且也不能产生过大的弹 性变形。产生过大的变形，就影响构件的正常工作。例如传动轴发生 较大变形，轴承、齿轮会加剧磨损，降低寿命，影响齿轮的正常啮合， 使机器不能运转。所以把构件抵抗变形的能力称为构件的刚度。
返回
2. 2轴向拉伸和压缩
• 4.应变的概念 • 假设杆件原长为L，直径为d，承受一对轴向拉力F作用后，杆长变为 l1 ,直径变为d1，如图2-12所示，则杆件的纵向仲长为 • 横向收缩量为 • △Z表示杆件的纵向总仲长量， △ d表示横向收缩量，显然，对于不 同长度的杆件，即使仲长量相同，其变形程度也是不同的，为了量度 杆件的变形程度，我们引入应变的概念，单位长度上的仲长量称为线 应变，用符号ε表示。则杆件的纵向线应变为
上一页 下一页 返回
2. 2轴向拉伸和压缩
• 【例2. 3】如图2一10所示，已知一圆杆受拉力P = 25 kN，直径d=14 mm,许用应力[ ζ]= 170 MPa，此杆是否满足强度要求? • 解:最大轴力为 • 面积
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杆件的强度、刚度和稳定性计算1.构件的承载能力，指的是什么？答：构件满足强度、刚度和稳定性要求的能力称为构件的承载能力。
(1)足够的强度。
即要求构件应具有足够的抵抗破坏的能力，在荷载作用下不致于发生破坏。
(2)足够的刚度。
即要求构件应具有足够的抵抗变形的能力，在荷载作用下不致于发生过大的变形而影响使用。
(3)足够的稳定性。
即要求构件应具有保持原有平衡状态的能力，在荷载作用下不致于突然丧失稳定。
2.什么是应力、正应力、切应力？应力的单位如何表示？答：内力在一点处的集度称为应力。
垂直于截面的应力分量称为正应力或法向应力，用σ表示；相切于截面的应力分量称切应力或切向应力，用τ表示。
应力的单位为Pa。
1 Pa=1 N／m2工程实际中应力数值较大，常用MPa或GPa作单位1 MPa=106Pa1 GPa=109Pa3.应力和内力的关系是什么？答：内力在一点处的集度称为应力。
4.应变和变形有什么不同？答：单位长度上的变形称为应变。
单位纵向长度上的变形称纵向线应变，简称线应变，以ε表示。
单位横向长度上的变形称横向线应变，以ε/表示横向应变。
5.什么是线应变？什么是横向应变？什么是泊松比？答：（1）线应变单位长度上的变形称纵向线应变，简称线应变，以ε表示。
对于轴力为常量的等截面直杆，其纵向变形在杆内分布均匀，故线应变为l l∆=ε（4-2）拉伸时ε为正，压缩时ε为负。
线应变是无量纲（无单位）的量。
（2）横向应变拉(压)杆产生纵向变形时，横向也产生变形。
设杆件变形前的横向尺寸为a，变形后为a1，则横向变形为aaa-=∆1横向应变ε/为a a∆=/ε（4-3）杆件伸长时，横向减小，ε/为负值；杆件压缩时，横向增大，ε/为正值。
因此，拉(压)杆的线应变ε与横向应变ε/的符号总是相反的。
（3）横向变形系数或泊松比试验证明，当杆件应力不超过某一限度时，横向应变ε/与线应变ε的绝对值之比为一常数。
此比值称为横向变形系数或泊松比，用μ表示。
εεμ/=（4-4）μ是无量纲的量，各种材料的μ值可由试验测定。
6.纵向应变和横向应变之间，有什么联系？答：当杆件应力不超过某一限度时，横向应变ε/与纵向应变ε的绝对值之比为一常数。
此比值称为横向变形系数或泊松比，用μ表示。
εεμ/=（4-4） μ是无量纲的量，各种材料的μ值可由试验测定。
7.胡克定律表明了应力和应变的什么关系？又有什么应用条件？答：它表明当应力不超过某一限度时，应力与应变成正比。
胡克定律的应用条件：只适用于杆内应力未超过某一限度，此限度称为比例极限。
8. 胡克定律是如何表示的？简述其含义。
答：（1）胡克定律内力表达的形式EA lF l N =∆（4-6） 表明当杆件应力不超过某一限度时，其纵向变形与杆件的轴力及杆件长度成正比，与杆件的横截面面积成反比。
（2）胡克定律应力表达的形式εσ⋅=E（4-7）是胡克定律的另一表达形式，它表明当应力不超过某一限度时，应力与应变成正比。
比例系数E 称为材料的弹性模量，从式(4-6)知，当其他条件相同时，材料的弹性模量越大，则变形越小，这说明弹性模量表征了材料抵抗弹性变形的能力。
弹性模量的单位与应力的单位相同。
EA 称为杆件的抗拉(压)刚度，它反映了杆件抵抗拉伸(压缩)变形的能力。
EA 越大，杆件的变形就越小。
需特别注意的是：(1)胡克定律只适用于杆内应力未超过某一限度，此限度称为比例极限(在第三节将作进一步说明)。
(2)当用于计算变形时，在杆长l 内，它的轴力F N 、材料E 及截面面积A 都应是常数。
9.何谓形心？如何判断形心的位置？答：截面的形心就是截面图形的几何中心。
判断形心的位置：当截面具有两个对称轴时，二者的交点就是该截面的形心。
据此，可以很方便的确定圆形、圆环形、正方形的形心；只有一个对称轴的截面，其形心一定在其对称轴上，具体在对称轴上的哪一点，则需计算才能确定。
10.具有一个对称轴的图形，其形心有什么特征？答：具有一个对称轴的图形，其形心一定在其对称轴上，具体在对称轴上的哪一点，则需计算才能确定。
11.简述形心坐标公式。
答:建筑工程中常用构件的截面形状，一般都可划分成几个简单的平面图形的组合，叫做组合图形。
例如T 形截面，可视为两个矩形的组合。
若两个矩形的面积分别是A 1和A 2，它们的形心到坐标轴z 的距离分别为y 1和y 2，则T 形截面的形心坐标为212211A A y A y A y C +⋅+⋅=更一般地，当组合图形可划分为若干个简单平面图形时，则有∑∑⋅=iii CAy A y（4-8） 式中y C ——组合截面在y 方向的形心坐标； A i ——组合截面中各部分的截面面积；y i ——组合截面中各部分的截面在y 方向的形心坐标。
同理可得∑∑⋅=iii CAz A z（4-9）12.何谓静矩？答：平面图形的面积A 与其形心到某一坐标轴的距离的乘积称为平面图形对该轴的静矩。
一般用S 来表示，即：Cy Cz z A S y A S ⋅=⋅=即平面图形对z 轴(或y 轴)的静矩等于图形面积A 与形心坐标y C (或z C )的乘积。
当坐标轴通过图形的形心时，其静矩为零；反之，若图形对某轴的静矩为零，则该轴必通过图形的形心。
13.组合图形的静矩该如何计算？答：对组合图形，同理可得静矩的计算公式为⎪⎭⎪⎬⎫⋅=⋅=∑∑Ci i y Ci i z z A S y A S （4-10）式中A i 为各简单图形的面积，y Ci 、z Ci 为各简单图形形心的y 坐标和z 坐标。
(4-10)式表明：组合图形对某轴的静矩等于各简单图形对同一轴静矩的代数和。
14.何谓惯性矩？、圆形截面的惯性矩公式如何表示？答：截面图形内每一微面积dA 与其到平面内任意座标轴z 或y 的距离平方乘积的总和，称为该截面图形对z 轴或y 轴的惯性矩，分别用符号I z 和I y 表示。
即⎪⎩⎪⎨⎧==⎰⎰Ay A z dA z I dAy I 22（4-11）不论座标轴取在截面的任何部位，y 2和z 2恒为正值，所以惯性矩恒为正值。
惯性矩常用单位是m 4 (米4)或mm 4 (毫米4)。
15.试算出矩形、圆形的惯性矩。
答：（1）矩形截面⎰⎰-=⋅⋅==2232212h h Az bh dy b y dA y I图4-10 图4-11 同理可求得123h b I y =对于边长为a 的正方形截面，其惯性矩为124a I I y z == （2）圆形截面图4-12图4-12所示圆形截面，直径为d ，半径为R ，直径轴z 和y 为其对称轴，取微面积dy y R dA ⋅-=222积分得圆形截面的惯性矩为：⎰⎰-==-==RRAz d R dy y R ydA y I 6442442222ππ同理可求得644d I y π=16.试说出平行移轴公式每个量的计算方法。
答：（1）平行移轴公式A a I I z z 21+= （4-12a ）同理得Ab I I y y 21+=(4-12b)公式4-12说明，截面图形对任一轴的惯性矩，等于其对平行于该轴的形心轴的惯性矩，再加上截面面积与两轴间距离平方的乘积，这就是惯性矩的平行移轴公式。
17.组合图形惯性矩的计算分哪几个步骤？答：组合图形对某轴的惯性矩，等于组成它的各个简单图形对同一轴惯性矩之和。
（1）求组合图形形心位置；（2）求组合图与简单图形两轴间距离；（3）利用平行移轴公式计算组合图形惯性矩。
18.低碳钢拉伸时，其过程可分为哪几个阶段？答：根据曲线的变化情况，可以将低碳钢的应力-应变曲线分为四个阶段：弹性阶段，屈服阶段，强化阶段，颈缩阶段。
19.为什么说屈服强度与极限强度是材料强度的重要指标？ 答：屈服强度与极限强度是材料强度的重要指标：(1)当材料的应力达到屈服强度σs 时，杆件虽未断裂，但产生了显著的变形，势必 影响结构的正常使用，所以屈服强度σs 是衡量材料强度的一个重要指标。
(2)材料的应力达到强度极限σb 时，出现颈缩现象并很快被拉断，所以强度极限σb 也是衡量材料强度的一个重要指标。
20.什么是试件拉断后的延伸率和截面收缩率？答：（1)延伸率：试件拉断后，弹性变形消失，残留的变形称为塑性变形。
试件的标距由原来的l 变为l 1，长度的改变量与原标距l 之比的百分率，称为材料的延伸率，用符号δ表示。
001100⨯-=l ll δ(4-14)（2)截面收缩率：试件拉断后，断口处的截面面积为A 1。
截面的缩小量与原截面积A 之比的百分率，称为材料的截面收缩率，用符号ψ表示。
001100⨯-=A A A ψ(4-15)21. 试比较塑性材料与脆性材料力学性能有何不同？答：塑性材料的抗拉和抗压强度都很高，拉杆在断裂前变形明显，有屈服、颈缩等报警现象，可及时采取措施加以预防。
脆性材料其特点是抗压强度很高，但抗拉强度很低，脆性材料破坏前毫无预兆，突然断裂，令人措手不及。
22.许用应力的涵义是什么？答：任何一种构件材料都存在着一个能承受应力的固有极限，称极限应力，用σ0表示。
为了保证构件能正常地工作，必须使构件工作时产生的实际应力不超过材料的极限应力。
由于在实际设计计算时有许多不利因素无法预计，构件使用时又必须留有必要的安全度，因此规定将极限应力σ0缩小n 倍作为衡量材料承载能力的依据，称为许用应力，以符号[σ]表示：[]n 0σσ=(4-16) n 为大于l 的数，称为安全因数。
23.轴向拉伸（压缩）正应力计算公式是什么？并解释每个量的物理意义。
答：如用A 表示杆件的横截面面积，轴力为F N ，则杆件横截面上的正应力为A F N=σ(4-17) 正应力的正负号规定为：拉应力为正，压应力为负。
24.轴向拉伸（压缩）杆的最大应力出现在什么截面？答：当杆件受几个轴向外力作用时，由截面法可求得最大轴力F Nmax ，对等直杆来讲，杆件的最大正应力算式为：A F N maxmax =σ(4-18) 最大轴力所在的横截面称为危险截面，由式4-18算得的正应力即危险截面上的正应力，称为最大工作应力。
25.简述轴向拉伸(压缩)的强度计算答：对于轴向拉、压杆件，为了保证杆件安全正常地工作，就必须满足下述条件[]σσ≤max(4-19)上式就是拉、压杆件的强度条件。
对于等截面直杆，还可以根据公式(4-18)改为[]σ≤A F N max(4-20)26.轴向拉伸（压缩）杆的强度条件可以解决哪三类问题？答：在不同的工程实际情况下，可根据上述强度条件对拉，压杆件进行以下三方面的计算： （1）强度校核如已知杆件截面尺寸、承受的荷载及材料的许用应力，就可以检验杆件是否安全，称为杆件的强度校核。
（2）选择截面尺寸如已知杆件所承受的荷载和所选用的材料，要求按强度条件确定杆件横截面的面积或尺寸，则可将式(4-20)改为[]σmaxN F A ≥(4-21) （3）确定允许荷载如已知杆件所用的材料和杆件横截面面积，要求按强度条件来确定此杆所能容许的最大轴力，并根据内力和荷载的关系，计算出杆件所允许承受的荷载。
