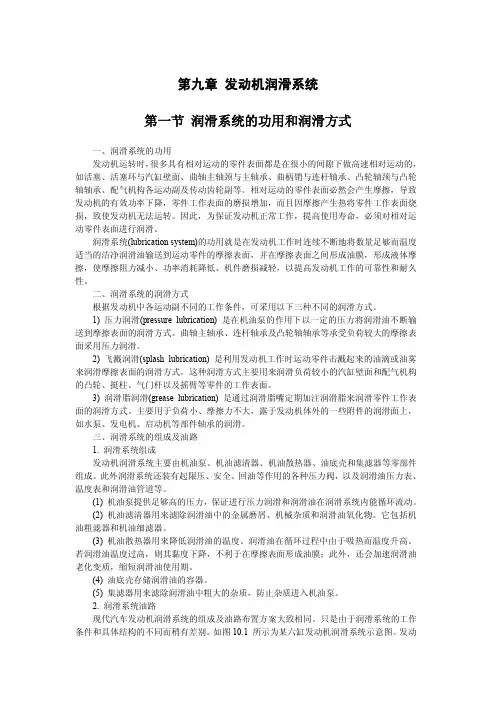

第九章发动机润滑系统第一节润滑系统的功用和润滑方式
第九章 发动机润滑系统第一节 润滑系统的功用和润滑方式一、润滑系统的功用发动机运转时， 很多具有相对运动的零件表面都是在很小的间隙下做高速相对运动的， 如活塞、活塞环与汽缸壁面、曲轴主轴颈与主轴承、曲柄销与连杆轴承、凸轮轴颈与凸轮 轴轴承、配气机构各运动副及传动齿轮副等。
相对运动的零件表面必然会产生摩擦，导致 发动机的有效功率下降，零件工作表面的磨损增加，而且因摩擦产生热将零件工作表面烧 损，致使发动机无法运转。
因此，为保证发动机正常工作，提高使用寿命，必须对相对运 动零件表面进行润滑。
润滑系统(lubrication system)的功用就是在发动机工作时连续不断地将数量足够而温度 适当的洁净润滑油输送到运动零件的摩擦表面，并在摩擦表面之间形成油膜，形成液体摩 擦，使摩擦阻力减小、功率消耗降低、机件磨损减轻，以提高发动机工作的可靠性和耐久 性。
二、润滑系统的润滑方式根据发动机中各运动副不同的工作条件，可采用以下三种不同的润滑方式。
1) 压力润滑(pressure lubrication) 是在机油泵的作用下以一定的压力将润滑油不断输 送到摩擦表面的润滑方式。
曲轴主轴承、连杆轴承及凸轮轴轴承等承受负荷较大的摩擦表 面采用压力润滑。
2) 飞溅润滑(splash lubrication) 是利用发动机工作时运动零件击溅起来的油滴或油雾 来润滑摩擦表面的润滑方式。
这种润滑方式主要用来润滑负荷较小的汽缸壁面和配气机构 的凸轮、挺柱、气门杆以及摇臂等零件的工作表面。
3) 润滑脂润滑(grease lubrication) 是通过润滑脂嘴定期加注润滑脂来润滑零件工作表 面的润滑方式。
主要用于负荷小、摩擦力不大，露于发动机体外的一些附件的润滑面上， 如水泵、发电机、启动机等部件轴承的润滑。
三、润滑系统的组成及油路1. 润滑系统组成发动机润滑系统主要由机油泵、机油滤清器、机油散热器、油底壳和集滤器等零部件 组成。
汽车发动机润滑系统解析
汽车发动机润滑系统解析汽车发动机作为汽车的核心部件，其正常运转离不开各个系统的协同工作，其中润滑系统起着至关重要的作用。
就像我们的身体需要血液来滋养各个器官一样，发动机也需要润滑油来保持其内部零部件的良好运转。
润滑系统的主要作用就是在发动机工作时，持续不断地将适量的清洁润滑油输送到各个运动部件的摩擦表面，形成一层油膜，以减少零部件之间的摩擦和磨损，降低功率消耗，延长发动机的使用寿命。
那么，润滑系统是如何实现这一功能的呢？首先，让我们来了解一下润滑系统的组成部分。
润滑系统主要由机油泵、机油滤清器、机油散热器、油底壳、机油压力传感器以及各种油路等组成。
机油泵就像是整个系统的“心脏”，它负责将机油从油底壳中吸出，并加压输送到各个需要润滑的部位。
常见的机油泵有齿轮式和转子式两种。
齿轮式机油泵结构简单、工作可靠，但流量和压力的脉动较大；转子式机油泵则具有流量均匀、噪声小等优点。
机油滤清器则相当于“肾脏”，它的作用是过滤掉机油中的杂质、磨屑等，保持机油的清洁。
如果机油滤清器失效，杂质就会进入到运动部件的摩擦表面，加速零部件的磨损。
机油散热器用于给机油降温，防止机油温度过高而失去润滑性能。
在一些高性能发动机或者工作环境恶劣的发动机中，机油散热器尤为重要。
油底壳是储存机油的地方，同时还能起到收集和沉淀机油中杂质的作用。
机油压力传感器则负责监测机油的压力，一旦压力异常，仪表盘上的警示灯会亮起，提醒驾驶员及时检查和维修。
接下来，我们看看润滑系统的工作原理。
当发动机启动后，机油泵开始工作，将机油从油底壳中吸出。
经过机油滤清器过滤后，干净的机油被输送到主油道，然后再通过分支油路流向各个摩擦表面。
在摩擦表面，机油形成油膜，将两个相对运动的零部件分隔开，从而减少摩擦和磨损。
同时，机油还能带走摩擦产生的热量，起到冷却的作用。
在润滑系统中，机油的选择也非常重要。
机油的质量和性能直接影响着润滑效果。
一般来说，机油分为矿物油、半合成油和全合成油三种。
发动机的润滑系统详解
发动机的润滑系统详解发动机是汽车的心脏，负责转化燃油能量为机械能，使车辆能够行驶。
而润滑系统则是发动机正常运行的保障，它能有效减少摩擦、降低磨损，延长发动机的使用寿命。
本文将详细介绍发动机的润滑系统，包括其构成和工作原理。
一、润滑系统的构成发动机的润滑系统主要由以下几部分组成：1. 润滑油底壳：位于发动机底部，是润滑系统的储油器。
润滑油通过底壳储存并供应到发动机各个润滑点。
2. 润滑油泵：负责将储存在润滑油底壳中的润滑油吸入，然后通过油管输送至发动机各个部位。
3. 润滑油滤清器：用于过滤润滑油中的杂质和颗粒，确保供给到发动机的润滑油是干净的。
4. 润滑油冷却器：用于降低润滑油的温度，防止润滑油过热造成劣化和减少润滑能力。
5. 润滑油喷油嘴：将润滑油以喷雾形式喷射到发动机的摩擦表面，形成均匀的润滑膜。
6. 润滑油回油管路：将使用过的润滑油从发动机各个部位回收至润滑油底壳，再次循环使用。
二、润滑系统的工作原理润滑系统的工作原理可以分为三个阶段：吸油阶段、供油阶段和回油阶段。
1. 吸油阶段：当发动机启动时，润滑泵开始工作，将储存在底壳中的润滑油吸入，并通过滤清器过滤杂质。
然后，润滑油被泵送到发动机上部的润滑点。
2. 供油阶段：润滑油被泵送至喷油嘴，以喷雾形式喷射到发动机各个运动部件的摩擦表面，形成润滑膜。
润滑油的喷射方式和压力根据发动机的不同部位而有所调整，以满足不同部位的润滑需求。
3. 回油阶段：使用过的润滑油被回收至底壳，通过回油管路再次被润滑泵吸入，循环使用。
同时，润滑油冷却器帮助降低润滑油的温度，保持其正常的润滑能力。
三、润滑系统的重要性润滑系统对发动机的正常运行至关重要。
它的作用主要有以下几个方面：1. 减少摩擦：发动机内部的摩擦会导致能量损失和磨损，而润滑系统通过形成润滑膜，有效减少摩擦。
2. 冷却发动机：润滑油不仅起到润滑作用，还能带走部分热量，起到冷却发动机的作用，保持其正常的工作温度。
《汽车润滑系统》课件
全合成油
02
人工合成，具有较高的粘度指数和氧化稳定性，使用寿命长。
半合成油
03
结合矿物油和全合成油的特点，性能适中，价格适中。
如何选择合适的润滑油
根据汽车制造商的建 议选择润滑油。
根据发动机类型选择 润滑油，如自然吸气 、涡轮增压等。
根据汽车的使用情况 选择润滑油，如行驶 里程、驾驶习惯、行 驶环境等。
清洗剂使用
使用专用的润滑系统清洗剂，按照清洗剂说明书进行操作。
清洗周期
建议每行驶20000公里进行一次润滑系统清洗保养。
注意事项
清洗过程中要确保发动机冷却，避免高温对清洗剂和发动机造成损 害。
润滑系统常见故障诊断与排除
1 2 3
油压异常
如果机油压力过低或过高，可能是润滑系统故障 。检查机油泵、机油滤清器和机油道是否正常。
舒适性，为乘客提供更好的驾驶体验。
未来汽车润滑系统的发展趋势与展望
要点一
总结词
要点二
详细描述
未来汽车润滑系统将朝着更加高效、环保、智能化的方向 发展。
随着环保意识的不断提高和智能化技术的不断发展，未来 汽车润滑系统将朝着更加高效、环保、智能化的方向发展 。新型润滑油和智能化润滑系统的研究和应用将更加广泛 ，进一步提高汽车的安全性、舒适性和节能减排性能。同 时，未来汽车润滑系统还将注重可持续发展，积极采用可 再生资源和环保材料，为建设美好的生态环境做出贡献。
油道
连接各个需要润滑的部位，使 润滑油能够顺利到达。
油底壳
储存润滑油。
机油滤清器
过滤掉润滑油中的杂质和金属 颗粒，保持润滑油的清洁。
冷却器
将润滑油冷却后送回油底壳。
润滑油的作用与分类
第五章汽车发动机润滑系统
（一）集滤器
集滤器是装在机油 泵之前的吸油口端， 多采用滤网式。其作 用是防止较大的机械 杂质进入机油泵。汽 车发动机使用的集滤 器目前分为浮式集滤 器和固定式集滤器两 种。
（二）机油粗滤器
串联于机油泵与主 油道之间，属于全流式 滤清器，多用缝隙式滤 清方法。
分类
金属片式 纸筒式 锯末式
旁通阀 滤芯
5.1 发动机润滑系概述
作用及形式 润滑系油路 润滑系主要部件
一、润滑系功用
润滑作用 清洗作用 冷却作用 密封作用 防锈蚀作用 液压作用 缓冲减震作用
二、润滑方式
压力润滑 飞溅润滑 定期润滑
润滑系油路
基本润滑 油路综合
演示
三、润滑系的主要部件
润滑系一般由油底壳，机油泵，限压阀及旁通阀，机油滤 清器，机油散热器，传感器和机油压力表、温度表等组成。
1、机油泵
功用：提高机油压力，保证机油 在润滑系统内不断循环。
目前发动机润滑系中广泛采用的 是外啮合齿轮式机油泵和内啮合转 子式机油泵两种。
（一）齿轮式机油泵
出
油
口
进 油 口
（二） 转子式机油泵
容积增大，泵吸油 容积减小，泵排油
2、滤清器
为了保证滤清效果，一般使用多级滤清 器：集滤器、粗滤器和细滤器。与主油道 串联的滤清器一般为粗滤器；与主油道并 联的滤清器一般为细滤器，过油量约为 10～30％。
2、活塞与气缸壁之间的润滑方式是____。
机油粗滤器上装有旁通阀，当滤芯堵塞 时，旁通阀打开，（ ）。
A.使机油不经过滤芯，直接流回油底壳 B.使机油直接进入细滤器 C.使机油直接进入主油道 D.使机油流回机油泵
润滑系
小结
具体的作用
08发动机润滑系统 ppt课件
2020/12/27
15
三、机油的选用
机油使用等级的选用
柴油机油——柴油机油使用等级的选用主要根 据柴油机强化程度。
汽油机油——汽油机油使用等级是根据汽油机 的强化程度和进排气系统中的附加装置来选定。
机油黏度的选用
选用依据主要是地区的季节气温。
气温低选择黏度小的机油；气温高选择黏度大的机油。 冬季选择黏度小的机油；夏季选择黏度大的机油。
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
2020/12/27
组成
组成
油底壳 集滤器、机油泵、油管和油道 粗滤器、细滤器 旁通阀、安全阀
需润滑的部位：
曲轴：主轴颈、连杆轴颈 凸轮轴：轴颈、凸轮工作面、偏心轮工
作面、螺旋齿轮
正时齿轮
活塞销-活塞、活塞-缸壁 摇臂轴-支座 挺柱-座孔 机油泵传动轴-座孔 （空气压缩机*）
号数越大机油黏度越大，适用于在较高的环境温度下使用
上述牌号的机油只有单一的黏度等级，称为单级机油。需 根据季节和气温的变化随时更换机油
目前使用的机油大多数具有多黏度等级，称为多级机油， 即同时具有含W的冬季用机油黏度等级和非冬季用机油黏 度等级，两黏度级号之差至少等于15，其牌号有SAE5W ／20、SAE10W／30、SAE15W／40、SAE20W／40等。
（注：有下划线的部位常用压力润滑。）
2020/12/27
5
油路
主要在缸体和缸盖中加工出孔道作为油道
机油控 制阀
发动机前端 盖内的机油
过滤器
气缸盖
凸轮轴
可变配气定 时机构
节流孔
传动链张紧器
喷油嘴
机体主油道
主轴承
发动机润滑系统ppt
更换机油时，需要先拧开油底壳螺丝，将旧机油放出。然后，用机油滤清器 扳手拆下机油滤清器，用布擦干净后，再安装新的机油滤清器。最后，加入 适量的机油，并检查机油液面是否在正常范围内。
机油滤清器的清洗与更换
清洗
如果机油滤清器不是一次性的，需要定期清洗，以清除滤纸上的杂质和油污。清 洗时，需要使用专用的滤清器清洗剂，并按照说明书上的操作步骤进行。
发动机润滑系统的分类与特点
01 矿物润滑油
由基础油和添加剂组成，价格较 为便宜，但使用寿命较短，性能 一般。
03
02
半合成润滑油
合成润滑油
由合成基础油和添加剂组成，价格 较高，但使用寿命较长，性能较好 。
由矿物基础油和合成基础油混合 而成，价格和性能介于矿物润滑 油和合成润滑油之间。
04
特点
不同种类的润滑油具有不同的化学 组成和性质，因此在不同种类的发 动机中具有不同的适用范围和特点 。选择合适的润滑油可以有效地延 长发动机的使用寿命和提高发动机 的工作效率。
02
发动机润滑系统的零部件
机油泵
1 2
作用
将机油从油底壳中泵出，并加压输送到发动机 的各个摩擦表面，降低摩擦阻力，减少发动机 损耗。
分类
根据结构形式，机油泵可分为齿轮式、转子式 、往复式和旋片式等。
3
工作原理
通过主动齿轮和被动齿轮的相互啮合，将机油 从吸油腔推向压油腔，再通过机油压力调节阀 调节机油压力。
使用符合发动机要求的 机油，并定期更换机油 。
检查机油喷嘴滤网是否 顺畅，及时进行清洗或 更换。
在拆装或保养发动机时 ，注意保护机油喷嘴不 受损伤或堵塞。
机油冷却器故障
总结词：机油冷却器 故障可能导致发动机 过度磨损或损坏。
发动机润滑系统的结构与维修ppt课件
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
（一）机油泵的结构与维修
AFE型发动机的机油泵为齿轮泵，由中间轴上的 螺旋齿轮驱动，安装在气缸体底平面第3缸附近设 计的平台上。泵的出口直接向上通向气缸体润滑 油道，进入安装在气缸体侧面的机油滤清器支架 内。机油泵的进口与粗集滤器相连。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
图1-128 AFE型发动 机的机油泵
1-密封垫片（0.1mm） 2-分电器轴 3-中间轴 驱动齿轮 4-分电器从 动齿轮 5-定位销 6机油泵轴上支承座 7定位螺孔 8-机油泵轴 9-机油泵轴下支承及定 位套 10-机油泵壳体 11-机油泵从动齿轮 12-机油泵的主动齿轮 13-从动齿轮轴 14-衬 垫（0.2mm） 15-吸油 管 16-吸油管支承套 17-集滤器 18-Ｏ形密 封圈 19-机油泵盖 20-短螺栓 21-垫片
（4）检查主动齿轮轮与机油泵壳配合间隙。主 动齿轮轴与机油泵壳配合间隙应为0.03～ 0.O75mm，磨损极限值为0.20mm。否则应对轴 孔进行修复。
（５）检查机油泵盖。机油泵盖如有磨损、翘 曲和凹陷超过0.05mm，应以车、研磨等方法进行 修复。
（6）检查限压阀。检查限压阀弹簧有无损伤、 弹力是否减弱，必要时予以更换。检查限压阀配合 是否良好、油道是否堵塞、滑动表面有无损伤，必 要时更换限压阀。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
3、机油泵的安装与试验
