废气净化系统的组成和设计原则
废气净化处理技术方案
废气净化处理技术方案一、概述随着社会经济的发展,人们的环保意识越来越强，各级环保部门对污染排放的限制也越来越严格。
如何取得经济效益与环境的和谐统一是人类面临的新问题。
而在现阶段解决污染源的有效措施之一就是对污染源进行治理，使其对周边生态环境的污染影响降到最低，其排放总量及排放浓度达到（或优于）国家和地方相应的法律法规及规范的要求。
该实验室做实验的过程中会产生含有苯类物质及粉尘的废气，废气的主要污染成分为苯、甲苯、二甲苯等，该种废气不仅有异味，而且有一定的毒性，如果不加以处理而直接排放将会对周围环境造成污染。
工业上常把苯、甲苯、二甲苯统称为三苯，在这三种物质当中以苯的毒性最大。
二、设计依据与原则(一)、设计依据1、厂方出具的废气治理工程设计施工委托书；2、厂方提供的该厂项目立项书；3、环境影响报告表；4、厂方提供的有关该型号的技术参数；5、《大气污染物排放标准》(DB44/27----2001)；6、环境工程设计手册《环境废气控制卷》。
7、废气源设备的相关技术资料；8、相关的废气治理设计规范；9、以往同类工程资料与经验；（二）、设计原则1、采用先进可靠的废气治理工艺与方法；2、精确计算和精心设计，既保证处理效果又保证机房通风良好；3、布局合理、美观，工程经济、实用。
三、治理要求（一）设计处理能力根据建设方提供的数据，该公司生产车间废气排放量235m3/min。
经换算，我公司设计废气净化系统处理能为14100m3/H。
（二）经净化后气体排放浓度低于中华人民共和国《大气污染物综合排放标准》(GB16297—1996)和广东省地方标准《大气污染物排放标准》（GB44/27—2001）中“现有污染源大气污染物排放限值”规定的二级排放浓度，排放浓度达到：苯:0mg/m3＜12mg/m3甲苯:35mg/m3＜40mg/m3二甲苯:60mg/m3＜70mg/m3（三）经治理后粉尘排放浓度达到广东省地方标准《大气污染物排放标准》(DB44/27----2001)中粉尘最高容许排放浓度（第一时间段）标准：颗粒物:110mg/m3＜120mg/m3四、有害溶剂污染物基本性质一般情况下,混炼押出工艺过程中的有机废气多为苯、甲苯、二甲苯等挥发性的有机溶剂,这些物质均为无色液体,有芳香味,具有不溶于水、易挥发、易燃等特点。
废气净化系统的设计
四、集气罩的设计
图 1 为 PVC 产品的印刷车间
生产过程中集气罩结构，由于化 工原料散发出刺鼻的气味，及有
害气体的浓度极高，虽然加装了
大功率的抽气吸味装置，由于机 台转动工件随输送线运动及风扇 等横向气流的干扰，集气罩结构 不理想，捕集效果不好，致使大 量气体外逸。
怎样改进？
四、集气罩的设计

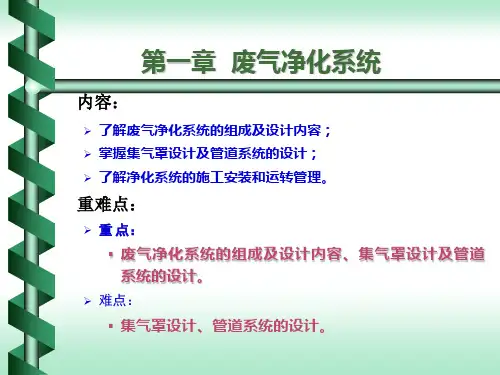

第一章
废气净化系统
内容：
了解废气净化系统的组成及设计内容；
掌握集气罩设计及管道系统的设计；
了解净化系统的施工安装和运转管理。
重难点：
重 点：
废气净化系统的组成及设计内容、集气罩设计及管道 系统的设计。 集气罩设计、管道系统的设计。
难点：
第一章
废气净化系统的设计
废气净化系统的组成及设计内容
集气罩设计
气体输送管网的设计
管道设计及装置的运行管理
第一章
废气净化系统的设计
废气净化系统的组 成及设计内容
废气净化系统的组成及设计内容
空气污染物在车间的扩散机理是污染物依附于 气流运动而扩散的。对于生产过程散发到车间空 气中的污染物，只要控制住室内二次气流的运动 ，就可以控制污染物的扩散和飞扬，从而达到改 善车间内外空气环境质量的目的。这就是采用局 部排气通风方法控制空气污染物扩散的依据。控 制空气污染物在车间内外扩散的局部通风方法， 简单地说，就是在局部污染源设置集气罩，把污 染空气搜集起来并经净化后排至室外，这是生产 车间控制污染的最有效 、最常用的方法
外部集气罩
特点:结构简单，制造方便；但所需排风量较大，且易受室内横向气流 的干扰，捕集效率较低。常见形式:顶吸罩、侧面吸罩、底吸罩
通风除尘系统设计
通风除尘系统设计一、设计背景随着现代工业的发展，工厂和生产车间中产生的粉尘和有害气体越来越多。
这些粉尘和有害气体不仅污染了空气，还对工作人员的健康造成了威胁。
因此，设计一个高效的通风除尘系统是非常必要的。
二、系统设计原则1.高效：系统能够高效地清除产生的粉尘和有害气体，始终保持工作环境的清洁和安全。
2.省能：系统应能够低耗能地工作，以减少运行成本。
3.稳定：系统应具备稳定的运行性能，能够适应不同工作条件下的需求。
4.高品质：系统的零部件应选用高品质材料，具备耐磨、耐腐蚀和耐高温等特性。
三、系统组成1.风机：负责产生足够的风量，以将空气中的粉尘和有害气体吸入系统。
2.过滤器：用于过滤空气中的粉尘，确保排出的气体符合国家标准。
3.净化设备：用于去除空气中的有害气体，并对废气进行处理，避免排放对环境的污染。
4.排风口：将经过净化处理的空气排出系统，保持室内空气清新。
5.控制系统：负责监控和控制通风除尘系统的运行状态，实现自动化运行。
四、系统设计流程1.确定通风需求：根据工作场所的面积和使用条件，确定通风除尘系统的各项参数，如风量、风速等。
2.选型：根据通风需求和场地条件，选购适合的风机、过滤器和净化设备等零部件。
3.布置布局：根据场地的空间布局，合理安排各组件的位置和布线。
4.安装调试：按照设计要求进行系统的安装和调试工作，确保各组件能够正常运行。
5.运行维护：定期检查和维护通风除尘系统，保证其稳定运行。
五、系统优化为了进一步提高通风除尘系统的效率和节能性，可以采取以下几种优化措施：1.使用高效过滤器：选用具有较高过滤效率和较长使用寿命的过滤器，以降低粉尘排放。
2.采用节能风机：选用具有较高效率和较低功耗的风机，减少系统运行的能量消耗。
3.定期清洁维护：定期清洁和更换过滤器，保证系统的正常运行和净化效果。
4.优化管道设计：合理设计通风管道，减少管道阻力，提高风量利用率。
综上所述，通风除尘系统设计是一个复杂而重要的工程。
汽车尾气净化系统的构造设计
汽车尾气净化系统的构造设计引言随着汽车数量的增加和环境污染的日益严重，汽车尾气净化系统的构造设计变得越来越重要。
本文将介绍一种简单且有效的汽车尾气净化系统的构造设计方案。
设计原则在设计汽车尾气净化系统时，我们应遵循以下原则：1. 简单性：设计方案应简单易行，不涉及复杂的法律问题或技术困难。
2. 效率：系统应具有高效净化尾气的能力，以降低汽车尾气对环境的影响。
构造设计方案基于以上原则，我们提出以下汽车尾气净化系统的构造设计方案：1. 排气管：在汽车尾部加装排气管，用于将废气从发动机排出。
2. 催化转化器：在排气管中安装一个催化转化器，通过化学反应将有害物质转化为无害物质。
3. 颗粒捕集器：在排气管中添加颗粒捕集器，用于捕捉和过滤微小颗粒物，如颗粒状污染物和颗粒物氧化物。
4. 负离子发生器：引入负离子发生器，通过释放负离子来吸附和中和空气中的有害物质。
5. 空气过滤器：在进气系统中添加空气过滤器，用于过滤空气中的颗粒物和污染物。
系统工作原理汽车运行时，废气从发动机排出，并经过排气管进入尾气净化系统。
首先，废气进入催化转化器，在催化剂的作用下发生化学反应，将有害物质转化为无害物质。
然后，废气经过颗粒捕集器，其中的微小颗粒物被捕捉并过滤掉。
同时，负离子发生器释放负离子吸附和中和空气中的有害物质。
最后，经过空气过滤器的净化，废气中的颗粒物和污染物被过滤掉，排出的尾气达到较高的净化效果。
结论本文介绍了一种简单且有效的汽车尾气净化系统的构造设计方案。
该方案通过排气管、催化转化器、颗粒捕集器、负离子发生器和空气过滤器的组合，能够高效净化汽车尾气，降低对环境的污染。
该设计方案符合设计原则，并具有一定的实用性和可行性。
参考文献。
第十一章—废气净化系统
第二节 集气罩设计
集气罩气流流动的基本理论 集气罩的基本形式 集气罩的设计
一、集气罩气流流动的基本理论
研究集气罩罩口气流运动规律，对于合 理设计、使用集气罩和有效捕集污染物是 十分重要的。罩口气流流动的方式有两种： 一种是吸风口的吸入流动；另一种是喷气 口的射流流动。集气罩对气流的控制均以 这两种流动原理为基础。
二、废气净化系统的设计内容
废气收集装置的设计：废气收集装置俗称为 集气罩。集气罩设计主要包括罩子的结构形 式、尺寸、安装位置。有组织的排放源多数 情况下不存在集气罩设计。
管道设计：主要包括管径大小、管道压力损 失及管道布置。
二、废气净化系统的设计内容
净化设备设计：为待处理的污染物选择设计 净化装置，将污染物从气流中分离出来或转 化成无害物质，整个系统的阻力降（包括集 气罩、管道、净化设备的压力损失）及要处 理的废气量，选择相应的风机。
一、废气净化系统的组成
1. 集气罩 污染物的捕集通常是指对设备敞口部位散
发的含污染物的气流的控制及收集。通过对 污染物的有效捕集，以保证周围良好的生产、 生活环境，尽可能使输送及净化的气体量最 少，效率最高。集气罩是用来捕集污染物的 装置，其性能对局部排气净化系统的技术经 济指标有直接影响。
一、废气净化系统的组成
第一节 废气净化系统的组成及 设计内容
废气净化系统的组成 废气净化系统的设计内容
一、废气净化系统的组成
废气净化系统
1－集气罩；2－管道；3－污染物净化设备；4－风机；5－烟囱
一、废气净化系统的组成
一个完整的废气控制系统一般主要由五部分 组成，它们是捕集污染气体的废气收集装置 （集气罩），连接系统各组成部分的管道， 使污染气体得以净化的净化装置，为气体流 动提供动力的通风机，充分利用大气扩散稀 释能力减轻污染的烟囱。
处理废气的设计方案
-提升企业的环保形象，增强企业社会责任感。
-推动行业绿色发展，助力生态文明建设。
六、结论
本设计方案从废气收集、预处理、处理工艺、尾气排放、自动控制及运维管理等环节进行了详细规划。在确保合法合规的基础上，力求实现高效、经济、安全的废气处理目标。通过实施本项目，企业将有效降低废气排放对环境的影响，为我国环保事业作出贡献。同时，本项目具有良好的经济效益和社会效益，有助于企业可持续发展。
二、设计原则
1.合法合规：严格遵守国家及地方环保法律法规，确保废气处理效果满足排放标准。
2.技术先进：采用国内外先进的废气处理技术，提高处理效率，降低运行成本。
3.安全可靠：充分考虑设备运行安全，确保系统长期稳定运行。
4.经济合理：在满足处理要求的前提下，力求投资和运行成本最低。
5.人性化设计：充分考虑操作人员的使用需求，简化操作流程，提高工作效率。
3.社会效益：本项目符合国家环保政策，有利于提升企业形象，增强企业社会责任感。
五、结论
本设计方案在充分了解企业废气排放情况的基础上，提出了一套合法合规、技术先进、安全可靠、经济合理的废气处理方案。通过实施本项目，企业将实现废气排放达标，为我国环保事业贡献力量。同时，本项目具有良好的经济效益和社会效益，有助于企业可持续发展。
处理废气的设计方案
第1篇
处理废气的设计方案
一、项目背景
随着工业生产的发展，废气排放问题日益凸显，不仅对环境造成了严重影响，而且威胁到人类健康。我国政府高度重视环境保护，出台了一系列政策和法规，要求企业对生产过程中产生的废气进行有效处理，达到国家和地方排放标准。本设计方案旨在为某企业提供一套合法合规的废气处理方案，减轻企业环保压力，实现可持续发展。
第十一章—废气净化系统 大气污染控制工程课件
例如：处理高温气体时的冷却装置、余热 利用装置，满足钢材热胀冷缩变化的管道补偿 器，输送易燃易爆气体时的防爆装置，以及用 于调节系统风量和压力平衡的各种阀门，用于 测量系统内各种参数的测量仪器、控制仪器和 测孔，用于支撑和固定管道、设备的支架，用 于降低风机噪声的消音装置等。
一、集气罩气流流动的基本理论
v
1
y
1.5
2
vm R
⑤射流中的静压与周围静止空气的压强相同。
⑥射流各断面的动量相等，即有：
πR02v02
R 2πyv2dy
0
一、集气罩气流流动的基本理论
(3)射流参数的计算
射流主体参数主要包括扩散角、起始段 长度、轴心速率、断面流量、断面平均速率、 射流半径或半高度，可查有关手册所列的公 式进行计算。
吸气罩：利用吸气气流捕集污染空气的集气罩。 吹吸罩：利用吹吸气流来控制污染物扩散的集气 罩。
➢ 按集气罩与污染源的相对位置及围挡情况， 可分为：
密闭集气罩、半密闭集气罩、外部集气罩。
二、集气罩的基本形式
1. 密闭集气罩 密闭罩是用罩子把污染源局部或整体密闭
起来，使污染物的扩散被限制在一个很小的 密闭空间内，通过动力设备的抽气，使罩内 保持一定的负压，罩外的空气经罩上的缝隙 流入罩内，以达到防止污染物外逸的目的。
一、集气罩气流流动的基本理论
点汇气流流动情况
(a)敞开的吸气口 （b）四周有挡板的吸气口
一、集气罩气流流动的基本理论
假设点汇的吸气量为qV，等速面的半径分 别为r1和r2，相应的气流速度为v1和v2，则有：
qV 4πr12v1 4πr22v2
即：
2
v1 v2
r2 r1
点汇外某一点的流速与该点至吸气口距离的 平方成反比，说明吸气口外的气流速度衰减很快。 因此设计集气罩时，应尽量减小罩口到污染源的 距离。
废气净化系统解析培训课件
吸入流动的基本理论
1.外部吸气罩罩口气流流动规律
速度分布: 等速面的形式确定其分布规律
于是： u1/u2 = (r2/r1)2 表明吸气口外气流速度衰减很快，应尽量减少罩口至污染源的距离。
吸入流动的基本理论
2.罩口的设置位置对气流分布的影响
可见： （1）吸气速度相同时，同一距离上Q(悬空设置的吸气口)= 2Q′(有一
吸气式集气罩分为： 密闭罩、排气柜、外部集气罩、接受 式集气罩等。
二、集气罩的基本形式
密闭罩
➢ 定义：将污染源的局部或整体密闭起来，在罩内保持一定负压
，可防止污染物的任意扩散。
➢ 特点：所需排风量最小，控制效果最好，且不受室内气流干扰 ，设计中应优先选用。
➢ 结构形式：局部密闭罩、 整体密闭罩、大容积密闭罩
设备投资费；运行费用；总费用
第十一章 废气净化系统
集气罩设计
集气罩设计
集气罩气流流动的基本理论 集气罩的基本形式 集气罩设计
一、集气罩气流流动的基本理论
集气罩汇集污染物，是一种流体动力学捕集， 因此要对集气罩合理设计，必须要了解吸气罩 罩口的气流流动规律。
集气罩气流流动方式有两种 :一种是吸气口气 流的吸入流动，一种是吹气口气流的吹出流动。
废气净化系统解析
第十一章 废气净化系统
废气净化系统的组 成及设计内容
废气净化系统的组成及设计内容
空气污染物在车间的扩散机理是污染物依附于 气流运动而扩散的。对于生产过程散发到车间空 气中的污染物，只要控制住室内二次气流的运动 ，就可以控制污染物的扩散和飞扬，从而达到改 善车间内外空气环境质量的目的。这就是采用局 部排气通风方法控制空气污染物扩散的依据。控 制空气污染物在车间内外扩散的局部通风方法， 简单地说，就是在局部污染源设置集气罩，把污 染空气搜集起来并经净化后排至室外，这是生产 车间控制污染的最有效 、最常用的方法
