双色注塑模具设计36条经典经验分享
双色注塑模具设计36条经典经验分享！
1.双色模设计的基本原则：
（1）硬胶做1次，软胶做2次；
（2）透明做1次，非透明做2次；
（3）成型温度高的塑料做1次，成型温度低的做2次；
上述是做双色模的基本原则，否则模具会白做；另外，封胶时尽量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶；
2. 模胚导柱导套必须上下左右对称，前后模对称。
3. 后模要旋转180度，前模不动。
4. 产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。
5. 两个独立的顶出系统，顶棍也是两个。后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。
6. 顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。
7. 边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180后与前模对不上。
8. 如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。注意国产双色注塑机大部分注塑炮嘴不可调。
9. 注意客户提供的注塑机平行炮嘴的方向，是x轴或是y轴，以此来定产品排位的布局。
10. 运水进出水的方向必须在天地侧，且每一个循环水的进出都必须在同一面上，不可进水在天，出水在地侧，因为后模要旋转180度，要注意模胚大小不可超过注塑机出水槽的高度，否则无法接运水。
11. 第一次注塑的产品要放在非操作侧，因为第一次注塑后产品要旋转180度进行第二次注塑，正好转到操作侧，方便取产品。
12. 出口模的码模位要在操作侧和非操作侧，不可在天地侧，因为他们的产品要全自动。
13. 分型面的注意事项：后模分型面要将两个产品合并后取得的分型面为后模的；前模分型面要取单个产品的即可，不可取合并后的产品分型面。
14. 前后法兰的公差为负0.05mm，两法兰间距公差为正负0.02mm，顶棍与顶棍孔的间隙单边为0.1mm,前后模导套导柱的中心距公差为正负0.01,模框四边和深度都要加公差，否则当后模旋转180度后，因高低不一致而产生批锋。框深公差为负0.02mm。
15. 如果在模胚厂已经将模胚加工完，本厂要加工唧嘴和顶棍孔时，要以4个导柱导套孔的间距中心为基准取数，否则偏差太多，容易卡死模。订模胚时要注明是双色模胚，四个导柱导套和框对称，后模旋转180度后能与前模匹配。
16. 如果是后模旋转的双色话就简单多了,两个前模芯一样,一边注塑好硬胶后.旋转180度(注意产品转的时候不能掉落,浇口可以自动分离) , 转到另外一边后再注塑软胶,注塑硬胶无需布置顶针,只需布置在软胶这边模芯即可,另外缩水要注意,如果软胶完全把硬胶缠住,则只需放硬胶的缩水,如果是轮廓相接则硬胶软胶都要放缩水。
17. 如果是一套模具的双色模具的话,那就是一个直炮筒,一个90度的炮筒射胶，不需要旋转，只需一个模芯，软胶与硬胶的分离方法靠行位封胶。
18. cavity的两个外形是不同的，分别成型1种产品。而core的两个外形完好一样。
19. 模具的前、后模以中心旋转180°后，必需吻合。设计时必需做这个检查动作。
20. 留意顶针孔的位置，最小间隔210mm。大的模具须恰当增加顶棍孔的数量。并且，由于注塑机本身附带的顶针不够长，所以我们的模具中必需设计加长顶针，顶针长出模胚底板150mm左右。
21. 后模底板上必需设计2个定位圈。
22. 前模面板加a板的总厚度不能少于170mm。请认真查看这种型号的注塑机的其它参考数据，比方，最大容模厚度、最小容模厚度、顶棍孔间隔等。
23. 前侧sprue的深度不要超越65mm。上侧（大水口）sprue的顶部到模胚中心的间隔不小于150mm。
24. 在设计第二次注塑的cavity时，为了防止cavity插（或擦）伤第一次曾经成型好的产品胶位，可以设计一局部避空。但是必需慎重思索每一处封胶位的强度，即：在注塑中，能否会有在大的注塑压力下，塑胶发作变形，招致第二次注塑可能会有批锋产生的可能；
25. 注塑时，第一次注塑成型的产品尺寸可以略大，以使它在第二次成型时能与另一个cavity压得更紧，以到达封胶的作用。
26. 在a、b板合模前，要留意前模slider或lifter能否会先复位而压坏产品？如此，必需想方法使在a、b板先合模，之后前模的slider或lifet才干复位。
27. 两cavity和core的运水布置尽量充分，并且平衡、一样。
28. 99%的情况是先注塑产品的硬胶局部，再注塑产品的软胶局部。由于软胶易变形。
29. 留意在第二次注塑时，塑胶的活动能否会冲动第一次曾经成型好的产品，使其胶位变形？假设有这个可能，一定要想方法改善。
30. 双色模具一定要谨慎选择浇口位置。一次产品最好选择潜伏式进胶，这样产品和流道可以自动切断。当无法采用潜伏式进胶时，可以考虑三板模或者热流道模具。一次料如果是点浇口，要做波仔，避免因一次进点残留而碰穿二次料。
31. 双色注塑模具常采用旋转注塑模。旋转注塑模两个位置上的凸模/凹模要求尺寸、精度一致，且与凹模/凸模配合良好。当无法利用双色注塑机上的顶出脱模机构时，回转台上必须要设置液压顶出脱模机构。
32. 双色模具注塑成型通常选用不同颜色的同一种塑料，也可以是两种不同的塑料原料，这个时候就要考虑两种材料的界面作用、收缩率差异、加工工艺参数等方面了。
双色注塑制品一般以abs、pc等硬塑料配合tpe软塑料为主，由于成本或应用的关系，要充分考虑采用的两种物料之间可能没有良好的粘合性和融合性，两种料之间结合处的模具处理（一般都会有压花纹路的现象或者需要做封模槽）还有料厚的厚度等很多问题！为了使两种塑胶“粘”得更紧，要思索材料之间的“粘性”以及模具外表的粗糙度。双色注塑有专用的tpu 材料；而模具外表越光滑，它们“粘得越紧。
33. 一般来说，双色模具的缩水率取决于一次材料。因为一次材料已经把塑料制品的轮廓撑住了，二次材料不会收缩更多。至于如何确定一次材料
和二次材料，这有许多要考虑到的因素，比如原料流动性，塑料制品形状等等。
34. 留意前后模的定位；一切插穿、靠破面的斜度落差尽量大些，要0.1mm 以上。
35. abs/pc，abs/pc+abs，abs/pmma双色注塑时，需要先注塑温度较高的pc,pc+abs或者pmma。如果是透明面壳模具时大部分采用倒装模具结构。
36. 透明的大的双色注塑对于结构设计而言是需要注意的地方:
a. 浇口位置的预留,必须和模具厂预先达成一致；
b. 材料厚度推荐使用透明的0.8mm以上，非透明的0.7mm以上，非透明的尽量采用浅色，有led灯时候注意遮光；
c. 透明件分模面和孔的地方宽度一致，宽度推荐0.5mm，曲面接顺，避免侧面看，能透过很远，不美观，尽量减少孔；
d. 非透明件的厚度有限，上面筋条等结构尽量是在0.5-0.6mm之间，避免缩水；
e. 就目前而言不推荐做带主镜片的双色注塑，模具和产品成本太高，对模具厂家的设备和技术水平有相当的要求，做的话，需要对方给出整个一个流程的解决详细方案供评估，针对中间的环节都需要审查；
f. 对于大面积的双色注塑件，两个关键的测试是跌落和冷热冲击，在这两个测试里面，透明件和非透明件容易脱开。冷热冲击-40 -65,时间48小时。
g. 双色件上结构尽量简化，复杂的做到配合件上面，非透明件的筋条宽度尽量在0.5-0.6，避免缩水
双色注塑模具设计36条经典经验分享——【塑胶件设计资料】
双色注塑模具设计36条经典经验分享！ 1.双色模设计的基本原则： （1）硬胶做1次，软胶做2次； （2）透明做1次，非透明做2次； （3）成型温度高的塑料做1次，成型温度低的做2次； 上述是做双色模的基本原则，否则模具会白做；另外，封胶时尽量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶； 2. 模胚导柱导套必须上下左右对称，前后模对称。 3. 后模要旋转180度，前模不动。 4. 产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。 5. 两个独立的顶出系统，顶棍也是两个。后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。 6. 顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。 7. 边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180后与前模对不上。 8. 如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。注意国产双色注塑机大部分注塑炮嘴不可调。 1
9. 注意客户提供的注塑机平行炮嘴的方向，是x轴或是y轴，以此来定产品排位的布局。 10. 运水进出水的方向必须在天地侧，且每一个循环水的进出都必须在同一面上，不可进水在天，出水在地侧，因为后模要旋转180度，要注意模胚大小不可超过注塑机出水槽的高度，否则无法接运水。 11. 第一次注塑的产品要放在非操作侧，因为第一次注塑后产品要旋转180度进行第二次注塑，正好转到操作侧，方便取产品。 12. 出口模的码模位要在操作侧和非操作侧，不可在天地侧，因为他们的产品要全自动。 13. 分型面的注意事项：后模分型面要将两个产品合并后取得的分型面为后模的；前模分型面要取单个产品的即可，不可取合并后的产品分型面。 14. 前后法兰的公差为负0.05mm，两法兰间距公差为正负0.02mm，顶棍与顶棍孔的间隙单边为0.1mm,前后模导套导柱的中心距公差为正负0.01,模框四边和深度都要加公差，否则当后模旋转180度后，因高低不一致而产生批锋。框深公差为负0.02mm。 15. 如果在模胚厂已经将模胚加工完，本厂要加工唧嘴和顶棍孔时，要以4个导柱导套孔的间距中心为基准取数，否则偏差太多，容易卡死模。订模胚时要注明是双色模胚，四个导柱导套和框对称，后模旋转180度后能与前模匹配。 1
双色模设计原理及Moldflow分析
双色模设计原理及Moldflow分析 一. 双色模分类 双色模（Overmolding）：两种塑胶材料在同一台注塑机上注塑，分两次成型，但是产品只出模一次的模具。一般这种模塑工艺也叫双料注塑，通常由两幅模具,一半装在机器的固定板上,另一半装在回转板上. 两幅模具的公模是完全一样的,一次母模和二次母模不一样。当第一种颜色的塑料注塑完毕,公母模打开一次，公模带着一次产品旋转180 度,到达第二种颜色注塑的位置上,进行二次注射,即可取得双色制件.如此循环,每个成型周期内都会有一模一次产品及二次产品产生（如图1、3所示）. 包胶模(Insert Molding)：有时又叫假双色，两种塑胶材在不同注塑机上注塑，分两次成型；产品从一套模具中出模取出后，再放入另外一套模具中进行第二次注塑成型（所以我们把第一射叫做insert）。一般这种模塑工艺通常由2套模具完成，而不需要专门的双色注塑机（图2）。 二. 选择双色模具,一般不外乎以下几种情况. 1）產品功能的要求. 例如电源开关,手机按键,键盘指示灯,汽车开关等,要求LED的部分能够透光.例如电源开关按钮,LED 灯需要透光 2）改善手感. 一些手持產品,要求在手持部位使用Rubber,手感会比较舒适. 例如对讲机外壳, 电动工具把手,扳手,起子把手,牙刷柄,保温杯等. 3）增加美感,作為装饰品. 如一些外观件的Logo,如果採用双色注塑,又漂亮又不用担心它会被摩掉. 4）產品局部区域需要电镀.在塑料家族中,只有ABS 和聚砜(PSU)表面可以电镀, 如果要求產品的局部区域或者单侧需要电镀,就要把电镀区域注射為ABS,把不需要电镀的区域注射為其他材料如PC 等. 三. 双色模设计要求 目前市场上双色模已经非常普遍，并且由于这种工艺可以使产品的外观更加漂亮，易于换颜色而可以不用喷涂，非常符合市场潮流。双色模具再设计要点归纳如下： 1) Cavity的两个形状是不同的，分别成型1种产品，而Core的两个形状完全一样。 2) 模具的前、后模以中心旋转180度后，必须吻合。设计时必须做这个检查动作。 3) 注意顶棍孔的位置，最小距离210mm。大的模具须适当增加顶棍孔的数量。并且，由于注塑机本身附带的顶棍不够长，所以我们的模具中必须设计加长顶棍，顶棍长出模胚底板150mm左右。后模底板上必须设计2个定位圈。 4) 前模面板加A板的总厚度不能少于170mm。请仔细查看这种型号的注塑机的其它参考数据，比如，最大容模厚度、最小容模厚度、顶棍孔距离等。 5) 三板模的水口最好能设计成可以自动脱模动作。特别要注意软胶水口的脱模动作是否可靠。 6) 前侧SPRUE的深度不要超过65mm。上侧（大水口）SPRUE的顶部到模胚中心的距离不小于150mm。
干货分享-双色模具设计经验总结
双色注塑模具经典经验分享 1.双色模设计的基本原则： （1）硬胶做1次，软胶做2次； （2）透明做1次，非透明做2次； （3）成型温度高的塑料做1次，成型温度低的做2次； 上述是做双色模的基本原则，否则模具会白做；另外，封胶时尽量用靠破封胶，而不用插破封胶，哪怕是建议客户修改产品也要尽量必为靠破封胶； 2.模胚导柱导套必须上下左右对称，前后模对称。 3.后模要旋转180度，前模不动。 4.产品间距必须以注塑机炮嘴的间距为准，国外有的双色注塑机的炮嘴间距是可调的，有的不可调，国内的不可调。 5.两个独立的顶出系统，顶棍也是两个。后模两个产品相同，顶针都相同，是旋转关系，切不可做成平移关系。 6.顶针板只能用弹簧复位，不可用螺丝强制复位，因为后模要旋转。 7.边锁必须在模具中心的四边，且前后模对称，否则当后模旋转180后与前模对不上。 8.如果进胶点间距和注塑机炮嘴间距不同，顶棍孔要做成腰型的，因为注塑机顶棍间距不可调。注意国产双色注塑机大部分注塑炮嘴不可调。 9.注意客户提供的注塑机平行炮嘴的方向，是x轴或是y轴，以此来定产品排位的布局。 10.运水进出水的方向必须在天地侧，且每一个循环水的进出都必须在同一面上，不可进水在天，出水在地侧，因为后模要旋转180度，要注意模胚大小不可超过注塑机出水槽的高度，否则无法接运水。 11.第一次注塑的产品要放在非操作侧，因为第一次注塑后产品要旋转180度进行第二次注塑，正好转到操作侧，方便取产品。 12.出口模的码模位要在操作侧和非操作侧，不可在天地侧，因为他们的产品要全自动。 13.分型面的注意事项：后模分型面要将两个产品合并后取得的分型面为后模的；前模分型面要取单个产品的即可，不可取合并后的产品分型面。
模具设计复习资料及答案解答
一、填空题（30分，30空） 1概括起来，冲压工序可以分为分离工序和成形工序两大类。前者主要有___ 落料、____ 冲孑L 、切边____________ ，而后者主要有弯曲、拉深、胀形、缩口等。 2、材料利用率是指_____ 制件_面积与__________ 板料毛坯 _____ 面积之比，它是衡量合理利 用材料的指标。 3、冷冲压工艺可分为两大类，即—分离—工序、—成形—工序。 4、在JB23 —63型压力机的型号中，J表示机械压力机 , 63表示_公称压力63 吨。 5、拉深变形程度用_____ 拉深系数____ 表示。（拉深系数越小，拉深变形程度越大） 6、冲裁时根据材料经济利用程度排样方法有—有废料排样法—、—少废料排样法—和无废料排 样法 7、落料件的尺寸与_____ 凹模_____ 刃口尺寸相等，冲孔件的尺寸与________ 凸模______ 尺寸 相等。 8、弯曲变形程度用_____ 相对弯曲半径____ 表示。 9、按工序组合程度分，冲裁模可分为_单工序模_、_复合模_和_连续模—等几种。 10、弯曲时，零件尺寸标注在外侧，凸凹模尺寸计算以_______ 凹模—为基准。 11、普通模架在国家标准”中，按照导柱导套的数量和位置不同可分为： _________ 对角导柱— 模架、______ 后导柱 _____ 模架、_____ 中间导柱 _____ 模架、_ 四导柱_模架四种。 12、冲裁断面特征主要包括______ 圆角_____ 、_____ 光亮_____ 、 _____ 断裂—和毛刺。 13、降低冲裁力的主要措施有斜刃冲裁、阶梯冲裁等。 14、弯曲展开长度（r>0.5t时）的计算依据是______ 展开长度等于各直边部分和圆弧部分中性 层长度之和。 15、弯曲件最容易出现影响工件质量的问题______ 弯裂 ____ 、—偏移—和—回弹—等。 16、拉深工序中最易出现的产品质量缺陷为_______ 起皱—和—拉裂________ 。 17、注塑模的浇注系统主要由—主流道_、_分流道—、—浇口 _与冷料井组成。 18、写出常见塑料的英文缩写。聚已烯：___PE _______ ;有机玻璃：_____ PMMA ________ ;尼龙： ___ PA__。 19、典型注射模具结构由成型零件、 _浇注系统零件 _、_合模导向零件 _、_推出机构零件_、—侧 向分型和抽芯机构零件、—温度调节系统零件、—排气系零件_和_支撑零部件—等组成。 20、为了便于排气，一般选择分型面与熔体流动的_________ 末端_____ 相重合。 21、落料凹模在上模的叫—倒装______ 复合模，而落料凹模在下模的叫 ________ 正装_____ 复 合模。 22、侧刃常被用于—多工位级进—模中，其作用是控制条料的 .进给定距 23、根据塑料受热后的性能特点，可将塑料分为______ 热塑性塑料_ 和_热固性塑料—两类。 24、注塑模的浇注系统主要由_____ 主流道 ____ 、 ___ 分流道______ 、 _____ 浇口____ 与冷料

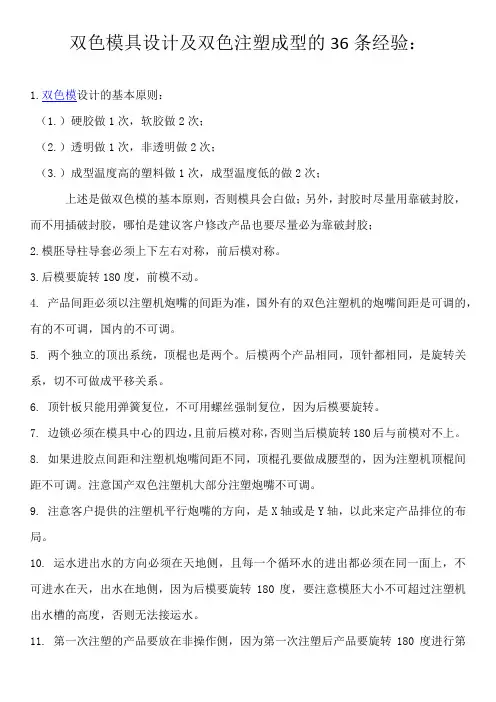

双色模具设计及双色注塑成型的36条经验
