基于STC89C52多功能电子时钟系统程序+原理图

一、设计任务设计制作一台以控制器为核心的多功能电子时钟系统二、设计要求:①.系统具有3种工作模式状态(正常时钟显示模式、系统校准模式、秒表计时模式);系统所有功能,均能够通过上位PC机对其操作修改与实时动态显示。
(PC主机端可利用高级语言进行人机界面设计)②.在正常时钟显示模式时,时钟具有显示年、月、日、时、分、秒的功能。
③.在正常时钟显示模式时,系统具有整点报时的功能,在离整点前10秒时,自动发出鸣叫声,步长1秒,每间隔1秒鸣叫一次,前4响是低音,后1响为高音,共鸣叫5次,最后1响结束时为整点。
高音频率为1KHz;④.在系统校准模式时,系统具有快速校准时间的功能。
⑤.在秒表计时模式时,可兼做比赛时间记录表。
秒表记时的精度为0.1秒,由3个键分别控制秒表的启动、清零、记录功能,可连续记录3组时间,并能够显示记录时间。
⑥.系统显示器采用LCD液晶显示器1602或其它显示器件,并采用键盘对相关数据进行设置与操作。

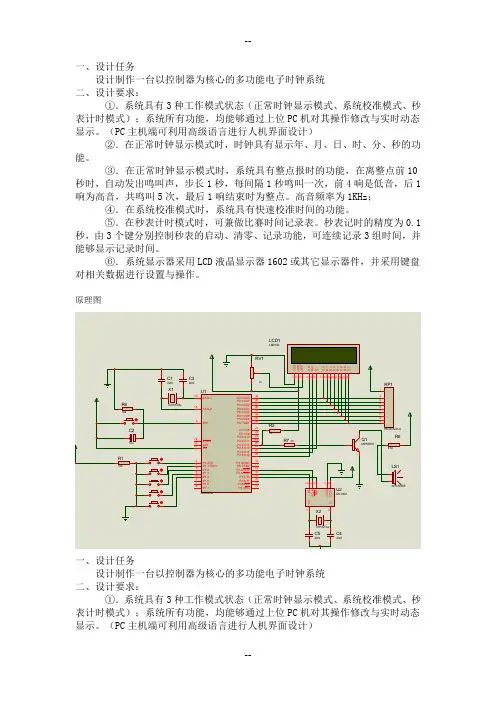

原理图设计制作一台以控制器为核心的多功能电子时钟系统二、设计要求:①.系统具有3种工作模式状态(正常时钟显示模式、系统校准模式、秒表计时模式);系统所有功能,均能够通过上位PC机对其操作修改与实时动态显示。
(PC主机端可利用高级语言进行人机界面设计)(注:此三种模式可以通过SET键盘来回切换,在正常时钟模式,第二排显示S:time,校准模式显示S:adjst,秒表模式,是TN~T3:四个秒表模式);②.在正常时钟显示模式时,时钟具有显示年、月、日、时、分、秒的功能。
(注:这个已经全部显示了,含星期)③.在正常时钟显示模式时,系统具有整点报时的功能,在离整点前10秒时,自动发出鸣叫声,步长1秒,每间隔1秒鸣叫一次,前4响是低音,后1响为高音,共鸣叫5次,最后1响结束时为整点。
高音频率为1KHz;(注:这个都实现了,要验证的话就是将时钟调整到59分后验证即可)④.在系统校准模式时,系统具有快速校准时间的功能。
基于STC89C52的电子时钟--课程设计报告

中南大学《嵌入式微控制器应用系统综合设计》课程设计报告设计题目:基于STC89C52的电子时钟指导老师:设计者:专业班级:设计日期:2017.01.09摘要随着社会、科技的发展,人类得知时间,从观太阳、摆钟到现在电子钟,不断研究、创新。
为了在观测时间,能够了解与人类密切相关的信息,比如星期、日期等,电子时钟诞生了,它集时间、日期、星期等功能于一身,具有读取方便、显示直观、功能多样、电路简洁等诸多优点,符合电子仪器仪表的发展趋势,具有广阔的市场前景。
该电子时钟主要采用STC89C52RC单片机作为主控核心,由DS1302时钟芯片提供时钟、LCD1602显示屏显示。
STC89C52RC单片机是由ATMEL公司推出的,功耗小,电压可选用4~6V电压供电;DS1302时钟芯片是美国DALLAS公司推出的具有涓细电流充电功能的低功耗实时时钟芯片,它可以对年、月、日、星期、时、分、秒进行计时,还具有闰年补偿等多种功能,而且DS1302的使用寿命长,误差小;数字显示是采用的LCD1602显示屏来显示,可以同时显示年、月、日、星期、时、分、秒和温度等信息。
此外,该电子时钟还具有时间校准等功能。
关键词:时钟电路;时钟芯片DS1302;LCD1602显示屏;单片机STC89C52RC;目录绪论 (1)第1章设计要求与方案论证 (3)1.1 引言 (3)1.2功能要求 (3)1.3方案论证 (4)1.3.1 技术可行性 (4)1.3.2 单片机的选择 (4)1.3.3 显示模块的选择 (5)1.3.4 键盘模块的选择 (5)1.3.5 键盘扫描控制方式的选择 (6)1.3.6 时钟芯片的选择 (7)1.3.7 总体方案论证与选择 (7)第2章系统硬件电路设计 (9)2.1 系统硬件概述 (9)2.2 所用到芯片及其各自功能说明 (9)2.2.1 主控制器STC89C52RC (9)2.2.2 时钟芯片DS1302 (10)2.2.3 断电存储芯片AT24C02 (12)2.3硬件设计系统原理图及其说明 (13)2.3.1 主控制芯片STC89C52接口电路设计 (13)2.3.2 显示电路设计 (15)2.3.3 报警电路设计 (16)2.3.4 键盘接口电路设计 (17)2.3.5 AT24C02断电存储电路设计 (18)2.3.6 DS18B20电路设计 (18)2.3.7 DS1302时钟电路设计 (19)第3章系统的软件设计 (21)3.1 I/O口资源分配 (21)3.2 主模块软件设计 (21)3.3 功能模块子程序软件设计 (22)3.3.1 时间调整模块 (22)3.3.2 LCD1602显示程序模块 (24)3.3.3 DS1302时钟程序模块 (25)3.3.4 DS18B20温度采集程序模块 (26)第4章系统调试 (28)4.1 调试所遇到的问题 (28)4.2 问题分析和解决问题的方法 (28)4.3 软件系统使用操作说明 (31)第5章结束语 (33)参考文献 (34)绪论随着人们生活水平的提高和生活节奏的加快,对时间的要求越来越高,精准数字计时的消费需求也是越来越多。
毕业设计---基于STC89C52RC单片机多功能时钟设计论文

多功能数字钟设计报告目录第一部分摘要 (4)第二部分1.设计任务 (4)1.1基本要求 (4)1.2发挥部分 (4)1.3创新部分 (4)2.方案论证与比较 (4)2.1显示部分 (4)2.2数字时钟 (4)2.3温度采集 (5)2.4闹铃部分 (5)2.5电源模块 (5)3.总体方案 (5)3.1工作原理 (5)3.2总体设计 (5)4.系统硬件设计 (6)4.1 STC89C52RC单片机最小系统 (6)4.2测温模块 (6)4.3时钟模块 (7)4.4存储器模块 (7)4.5 LCD显示模块 (8)4.6电源模块 (8)4.7整体电路 (8)5.系统软件设计 (9)5.1主程序流程 (9)5.2时间设定程序流程 (10)5.3温度测量程序流程 (10)5.4闹铃设定程序流程 (11)5.5生日设定程序流程 (11)6.测试与结果分析 (12)6.1基本部分测试与分析 (12)6.2发挥部分测试与分析 (12)6.3创新部分测试与分析 (12)7.设计总结 (12)8.参考资料 (13)附录 (14)附一 (14)获取时钟芯片DS1302时间信息的程序 (14)附二 (15)多功能数字时钟使用方法 (15)摘要本设计采用LCD液晶屏幕显示系统,以STC89C52RC单片机为核心,由键盘、温度采集、定时闹铃、日期提醒等功能模块组成。
基于题目基本要求,本系统对时间显示、闹铃方式进和温度采集系统行了重点设计。
此外,扩展了整点报时、非易失闹铃信息存储、国内外重要节日提醒等功能。
本系统大部分功能由软件来实现,吸收了硬件软件化的思想,大部分功能通过软件来实现,使电路简单明了,系统稳定性大大提高。
本系统不仅成功的实现了要求的基本功能,多数发挥部分也得到了实现,而且还具有一定的创新功能。
关键字:STC89C52RC单片机、LCD液晶显示、双电源供电、温度采集、非易失定时闹铃、生日提醒、重要节日提醒、整点报时1、任务设计1.1基本要求:设计并制作一个多功能数字钟。
基于STC89C52单片机毕业设计(完整版)-附-原理图-pcb图-源程序-仿真图

基于STC89C52单片机的电子密码锁学生姓名: xx学生学号: xxxxx院(系):电气信息工程学院年级专业: 2010级电子信息工程2班指导教师:***二〇一三年六月摘要随着人们生活水平的提高,如何实现家庭防盗这一问题也变的尤其的突出,传统的机械锁由于其构造的简单,被撬的事情屡见不鲜,电子密码锁具有安全性能高,成本低,功耗低,操作简单等优点使其作为防盗卫士的角色越来越重要。
从经济实用角度出发,采用51系列单片机,设计一款可更改密码,LCD1602显示,具有报警功能,该电子密码锁体积小,易于开发,成本较低,安全性高,能将其存储的现场历史数据及时上报给上位机系统,实现网络实时监控,方便管理人员及时分析和处理数据。
其性能和安全性已大大超过了机械锁,特点有保密性好,编码量多,远远大于弹子锁,随机开锁成功率几乎为零;密码可变,用户可以经常更改密码,防止密码被盗,同时也可以避免因人员的更替而使锁的密级下降;误码输入保护。
当输入密码多次错误时,报警系统自动启动;电子密码锁操作简单易行,受到广大用户的亲睐。
关键词单片机, 密码锁, 更改密码, LCD1602目录错误!未定义书签。
1 绪论1.1电子密码锁简介 (1)1.2 电子密码锁的发展趋势 (1)2 设计方案 (3)3 主要元器件 (4)3.1 主控芯片STC89C52 (4)3.2 晶体振荡器 (8)3.3 LCD显示密码模块的设计 (9)3.3.1 LCD1602简介 (9)3.3.2 LCD1602液晶显示模块与单片机连接电路 (11)4 硬件系统设计 (12)4.1 设计原理 (12)4.2 电源输入电路 (12)4.3 矩阵键盘 (13)4.4 复位电路 (14)4.5 晶振电路 (14)4.6 报警电路 (15)4.7 显示电路 (15)4.8 开锁电路 (16)4.9 电路总体构成 (16)5 软件程序设计 (18)5.1 主程序流程介绍 (18)5.2 键盘模块流程图 (19)5.3 显示模块流程图 (21)5.4 修改密码流程图 (22)5.5 开锁和报警模块流程图 (23)6 电子密码锁的系统调试及仿真 (25)6.1硬件电路调试及结果分析 (25)6.2软件调试及功能分析 (25)6.2.1调试过程 (25)6.2.2 仿真结果分 (26)7 结论 (29)参考文献 (30)附录: (31)1 绪论1.1电子密码锁简介电子密码锁是一种通过密码输入来控制电路或是芯片工作,从而控制机械开关的闭合,完成开锁、闭锁任务的电子产品。
基于STC89C52的电子时钟设计

目录1.前言 (1)2.整体设计方案 (2)3.硬件设计方案 (2)3.1复位电路 (2)3.2晶振电路 (3)3.3LED显示电路 (3)3.4按键输入电路 (4)3.5蜂鸣器电路 (5)4.软件设计方案 (6)4.1软件设计方法 (6)4.2系统软件设计思想 (6)4.3系统主程序 (6)4.4中断子程序 (7)4.4.1定时器T0的中断程序设计 (7)4.4.2定时器T1的中断程序设计 (8)4.5按键扫描子程序 (9)4.6调时、分、秒子程序 (10)4.7调节闹钟子程序 (11)5.调试与功能说明 (12)5.1硬盘调试 (12)5.2系统性能测试与功能说明 (13)5.3系统时钟误差分析 (13)5.4软件调试问题及解决 (13)6.设计总结 (13)参考文献 (14)附录1:多功能电子时钟原理图 (15)附录2:C语言源程序 (16)1.前言20世纪末,电子技术获得了飞速的发展,在其推动下,现代电子产品几乎渗透了社会的各个领域,有力地推动了社会生产力的发展和社会信息化程度的提高,同时也使现代电子产品性能进一步提高,产品更新换代的节奏也越来越快。
时间对人们来说总是那么宝贵,工作的忙碌性和繁杂性容易使人忘记当前的时间。
忘记了要做的事情,当事情不是很重要的时候,这种遗忘无伤大雅。
但是,一旦重要事情,一时的耽误可能酿成大祸。
目前,单片机正朝着高性能和多品种方向发展趋势将是进一步向着CMOS化、低功耗、小体积、大容量、高性能、低价格和外围电路内装化等几个方面发展。
下面是单片机的主要发展趋势。
单片机应用的重要意义还在于,它从根本上改变了传统的控制系统设计思想和设计方法。
从前必须由模拟电路或数字电路实现的大部分功能,现在已能用单片机通过软件方法来实现了。
这种软件代替硬件的控制技术也称为微控制技术,是传统控制技术的一次革命。
单片机模块中最常见的是数字钟,数字钟是一种用数字电路技术实现时、分、秒计时的装置,与机械式时钟相比具有更高的准确性和直观性,且无机械装置,具有更更长的使用寿命,因此得到了广泛的使用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
uchar first_line[16]="2012-09-24 WEEK1";//LCD第一行显示缓存数组
uchar second_line[16]="11:13:25 S:time";//LCD第二行显示缓存数组,正常显示时间。
if(dingshi_timer>=9999)
{dingshi_timer=0;}
if((dingshi_flag_up==1)&&(KEY_UP==0))
{
write_time1 = dingshi_timer;
}
if((dingshi_flag_up==2)&&(KEY_UP==0))
{
write_time2 = dingshi_timer-write_time1;
_nop_();
RW=0;
P0=tempdata;
_nop_();
_nop_();
E=1;
_nop_();
_nop_();
E=0;
_nop_();
_nop_();
check_busy();
}
//************************************
//初始化LCD1602
//************************************
/******************************************/
/*File Name: main.c */
/*Function : The entrance of all fuctions */
/*Author : WuYingjian */
/*Version : V1.0 */
EA=1; //开总中断
ET0=1; //开定时器0中断
TR0=1; //开始计数
}
void t0(void) interrupt 1 using 1 //定时器0中断服务子程序
{
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
systimer_10ms++;
③.在正常时钟显示模式时,系统具有整点报时的功能,在离整点前10秒时,自动发出鸣叫声,步长1秒,每间隔1秒鸣叫一次,前4响是低音,后1响为高音,共鸣叫5次,最后1响结束时为整点。高音频率为1KHz;
④.在系统校准模式时,系统具有快速校准时间的功能。
⑤.在秒表计时模式时,可兼做比赛时间记录表。秒表记时的精度为0.1秒,由3个键分别控制秒表的启动、清零、记录功能,可连续记录3组时间,并能够显示记录时间。
}
if((dingshi_flag_up==3)&&(KEY_UP==0))
{
write_time3 = dingshi_timer-write_time2-write_time1;
}
}
if(KEY_STOP==0)
{dingshi_flag=0;dingshi_timer=0;dingshi_flag_up=0;write_time1=write_time2=write_time3=0;}
(注:这个都实现了,要验证的话就是将时钟调整到59分后验证即可)
④.在系统校准模式时,系统具有快速校准时间的功能。
(注:按SET键进入校正模式可以对时钟进行校正,UP向上,DOWN键向下,按STOP键保存退出,遗憾的是,这个正在调节的参数无法反白显示)
⑤.在秒表计时模式时,可兼做比赛时间记录表。秒表记时的精度为0.1秒,由3个键分别控制秒表的启动、清零、记录功能,可连续记录3组时间,并能够显示记录时间。
//函数等变量
uchar set_sel;
uint systimer_10ms,systimer1_10ms,systimer_1s,systimer_1m;
uchar alarm_beep=0,alarm_flag=0; //设定报警标志.
uint dingshi_timer,dingshi_flag_up=0,dingshi_flag_down,dingshi_flag;
#define WEEK 5
#define YEAR 6
//#include"font.h"
//#include"intrins.h"
//#include "lcd12864.h"
//向DS1302某地址写1字节的数据/命令
void write_B(uchar addr,uchar ucda)
{
uchar i,temp;
#define uchar unsigned char
#define nop _nop_
void write_command(uchar tempdata);
/*引脚定义*/
sbit BusyFlag=P0^7;
sbit ALARM_BEEP = P2^4; //报警喇叭
//LCD控制接口
sbit E=P2^5;
sclk=0;
rst=0;
nop();
rst=1;//打开数据传送
for(i=0;i<8;i++) //写命令8位
{
sclk=0;
temp=addr;
io=(bit)(temp&0x01);
addr>>=1;
sclk=1;//上升沿写入
nop();
nop();
}
for(i=0;i<8;i++) //写数据8位
void write_command(uchar tempdata)
{
E=0;
_nop_();
_nop_();
RS=0;
_nop_();
_nop_();
RW=0;
P0=tempdata;
_nop_();
_nop_();
E=1;
_nop_();
_nop_();
E=0;
_nop_();
_nop_();
check_busy();
sbit KEY_DOWN=P1^4;
sbit bit7=ACC^7; //单片机内部移位寄存器ACC声明;
sbit bit0=ACC^0;
//显示界面LCD1602
uchar LCD_4,LCD_3,LCD_2,LCD_1,LCD_0;
uchar code LCDData[] ="0123456789";
}
}
/*DS1302的操作*/
#define uint unsigned int
#define uchar unsigned char
#define nop _nop_
#define SECOND 0
#define MINUTE 1
#define HOUR 2
#define DAY 3
#define MONTH 4
(注:此三种模式可以通过SET键盘来回切换,在正常时钟模式,第二排显示S:time,校准模式显示S:adjst,秒表模式,是TN~T3:四个秒表模式);
②.在正常时钟显示模式时,时钟具有显示年、月、日、时、分、秒的功能。
(注:这个已经全部显示了,含星期)
③.在正常时钟显示模式时,系统具有整点报时的功能,在离整点前10秒时,自动发出鸣叫声,步长1秒,每间隔1秒鸣叫一次,前4响是低音,后1响为高音,共鸣叫5次,最后1响结束时为整点。高音频率为1KHz;
delay(5);
}
void display(void)
{
uchar i;
write_command(0x80);
for(i=0;i<16;i++)
{
write_data(first_line[i]);
}
write_command(0xc0);
for(i=0;i<16;i++)
{
write_data(second_line[i]);
void init_lcd1602()
{
write_command(0x01);//清除屏幕
write_command(0x38);//功能设定(8位,2行,5*7点阵式)
write_command(0x0c);//显示器ON,光标OFF,闪烁OFF
write_command(0x06); //地址加1
一、设计任务
设计制作一台以控制器为核心的多功能电子时钟系统
二、设计要求:
①.系统具有3种工作模式状态(正常时钟显示模式、系统校准模式、秒表计时模式);系统所有功能,均能够通过上位PC机对其操作修改与实时动态显示。(PC主机端可利用高级语言进行人机界面设计)
②.在正常时钟显示模式时,时钟具有显示年、月、日、时、分、秒的功能。
}
//************************************
//LCD1602写数据
//************************************
void write_data(uchar tempdata)
{
E=0;
_nop_();
_nop_();
RS=1;
_nop_();
systimer1_10ms++;
if(systimer_10ms>=200)
{
systimer_1s++;
systimer_10ms=0;
}
if(systimer1_10ms>=20) //也为100ms,即0.1S的精度.
