光通信技术简介
通信系统中的光通信技术应用
通信系统中的光通信技术应用随着科学技术的不断发展，光通信技术在通信系统中的应用越来越广泛。
光通信技术是指通过光的传输，实现信息传递的一种技术。
相比于传统的有线通信，光通信技术具有传输速度快、带宽大、抗干扰能力强等优势。
下面我们来探讨在通信系统中光通信技术的应用情况。
一、光传输技术光传输技术是一种利用光纤传输数据的技术。
光纤是一种高效率的数据传输介质，它是利用光的传输来实现数据传输的一种技术。
光纤传输速度极快，数据传输能力强，同时光线的传播距离较长，适合用来进行长距离数据传输。
目前，光纤应用范围非常广泛，在互联网、通信、电视等产业领域得到了广泛的应用。
例如，高清电视、四K电视、智能手机等产品都离不开光传输技术。
在通信系统中，光纤作为一种传输介质，正逐渐替代传统的铜缆和无线传输。
光纤具有抗干扰能力强、传输速度快等优势，可以满足高速数据传输和广带宽应用的需求。
二、光交换技术光交换技术是指基于光传输技术的交换技术。
光交换技术是一种利用光线来进行交换的技术，它可以实现对不同数据流的高速分流和聚合。
光交换技术在通信系统中的作用非常重要。
在数据传输中，光交换技术可以将多个信号进行整合，使其在光纤中进行传输。
光交换技术的工作原理是将不同的信号转换成光脉冲，在光纤中传输，然后再将光脉冲转换成对应的电信号。
光交换技术在通信系统中的应用主要体现在交换机方面。
光交换技术在交换机中的运用可以实现多路数据的传输和集成，同时还具有较好的安全性和可靠性。
三、光放大器技术光放大器技术是一种利用光学原理实现对光信号的放大的技术。
光放大器技术可以实现信号的纯光传输，避免了传统放大器所带来的噪声干扰。
光放大器技术在通信系统中的应用非常广泛。
它可以扩展光传输距离和信号传输速率，同时实现符号误差率低、抗干扰能力强等的优点。
在数据中心和通信网络中，光放大器技术可以提高网络的可靠性和安全性，从而为用户提供了更加高效和安全的服务。
四、光模谱分析技术光模谱分析技术是一种利用光学原理进行频谱分析的技术。
光通信技术

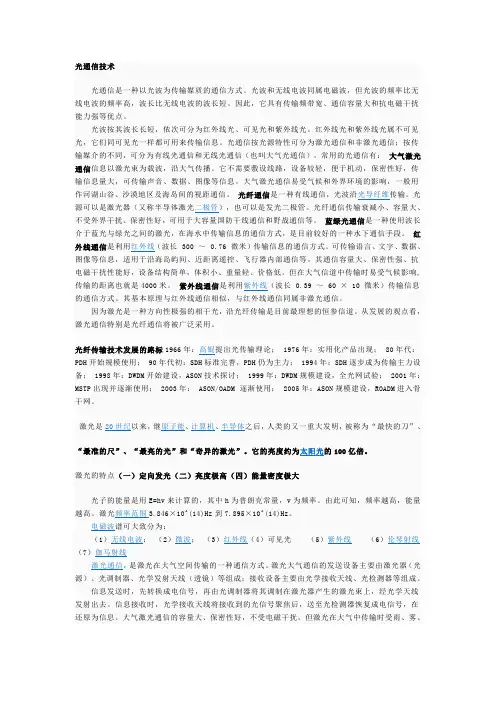

光通信技术光通信是一种以光波为传输媒质的通信方式。
光波和无线电波同属电磁波，但光波的频率比无线电波的频率高，波长比无线电波的波长短。
因此，它具有传输频带宽、通信容量大和抗电磁干扰能力强等优点。
光波按其波长长短，依次可分为红外线光、可见光和紫外线光。
红外线光和紫外线光属不可见光，它们同可见光一样都可用来传输信息。
光通信按光源特性可分为激光通信和非激光通信；按传输媒介的不同，可分为有线光通信和无线光通信（也叫大气光通信）。
常用的光通信有：大气激光通信信息以激光束为载波，沿大气传播。
它不需要敷设线路，设备较轻，便于机动，保密性好，传输信息量大，可传输声音、数据、图像等信息。
大气激光通信易受气候和外界环境的影响，一般用作河湖山谷、沙漠地区及海岛间的视距通信。
光纤通信是一种有线通信，光波沿光导纤维传输。
光源可以是激光器（又称半导体激光二极管），也可以是发光二极管。
光纤通信传输衰减小、容量大、不受外界干扰、保密性好，可用于大容量国防干线通信和野战通信等。
蓝绿光通信是一种使用波长介于蓝光与绿光之间的激光，在海水中传输信息的通信方式，是目前较好的一种水下通信手段。
红外线通信是利用红外线（波长 300 ～ 0.76 微米）传输信息的通信方式。
可传输语言、文字、数据、图像等信息，适用于沿海岛屿间、近距离遥控、飞行器内部通信等。
其通信容量大、保密性强、抗电磁干扰性能好，设备结构简单，体积小、重量轻、价格低。
但在大气信道中传输时易受气候影响,传输的距离也就是4000米。
紫外线通信是利用紫外线（波长 0.39 ～60 × 10 微米）传输信息的通信方式。
其基本原理与红外线通信相似，与红外线通信同属非激光通信。
因为激光是一种方向性极强的相干光，沿光纤传输是目前最理想的恒参信道。
从发展的观点看，激光通信特别是光纤通信将被广泛采用。
光纤传输技术发展的路标1966年：高锟提出光传输理论； 1976年：实用化产品出现； 80年代：PDH开始规模使用； 90年代初：SDH标准完善，PDH仍为主力； 1994年：SDH逐步成为传输主力设备； 1998年：DWDM开始建设，ASON技术探讨； 1999年：DWDM规模建设，全光网试验； 2001年：MSTP出现并逐渐使用； 2003年： ASON/OADM 逐渐使用； 2005年：ASON规模建设，ROADM进入骨干网。
通信电子中的光通信技术

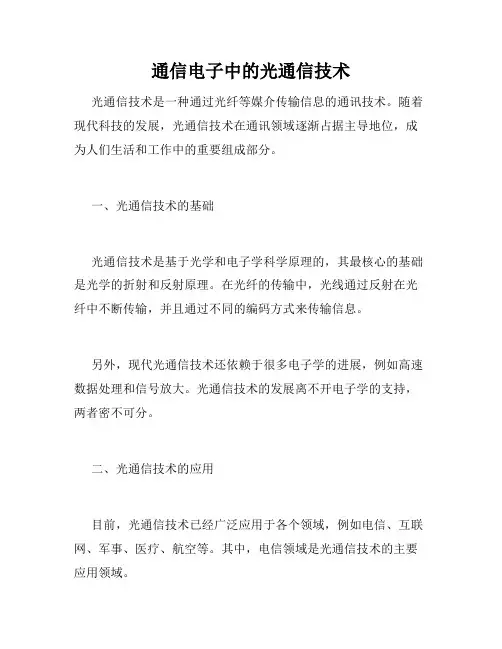

通信电子中的光通信技术光通信技术是一种通过光纤等媒介传输信息的通讯技术。
随着现代科技的发展，光通信技术在通讯领域逐渐占据主导地位，成为人们生活和工作中的重要组成部分。
一、光通信技术的基础光通信技术是基于光学和电子学科学原理的，其最核心的基础是光学的折射和反射原理。
在光纤的传输中，光线通过反射在光纤中不断传输，并且通过不同的编码方式来传输信息。
另外，现代光通信技术还依赖于很多电子学的进展，例如高速数据处理和信号放大。
光通信技术的发展离不开电子学的支持，两者密不可分。
二、光通信技术的应用目前，光通信技术已经广泛应用于各个领域，例如电信、互联网、军事、医疗、航空等。
其中，电信领域是光通信技术的主要应用领域。
首先，光通信技术在高速宽带接入方面表现出色。
与传统的铜线传输相比，光纤的传输速度要快得多，传输距离也更远。
这为人们提供了更快速、更稳定的互联网接入服务。
另外，光通信技术在电信网络架构中的应用也越来越多。
现在的电信网络已经从单一的电话网络向多媒体网络发展，既要承载语音和数据，也要支持视频、图像和音乐等多媒体内容。
这种多媒体内容的传输需要更大的带宽和更高的传输速率，而光通信技术可以提供这种能力。
在军事和医疗领域，光通信技术也得到了广泛应用。
例如，光纤传感器可以用来监测军事装备和医疗设备的状态，以保证其正常运行。
光学显微镜也可以用于医疗诊断，检测细胞和组织的变化。
三、光通信技术的未来光通信技术在未来的发展趋势主要有以下几个方面：1. 更高的频率和更高的速度随着信息传输量的不断增加，传输速度和带宽需求也在不断上升，光通信技术需要从1Gbps甚至10Gbps提高到更高的频率和传输速度。
例如，目前已有光纤技术可以支持传输速度高达1Tbps。
2. 更小更快的设备随着技术的不断进步，光通信设备的尺寸还将进一步缩小，传输速度和效率也会进一步提高。
3. 更智能的网络架构现代网络架构中，应用越来越广泛，多了很多功能和要求。
光通信的基本原理与技术
光通信的基本原理与技术光通信是指利用光波作为信号传递的通信方式，它以光信号代替了传统的电信号。
光通信相较于传统的电信号具有速度快、容量大、安全性高等优点，因此越来越受到人们的关注和使用。
本文将从光通信的基本原理、光通信的技术和应用方面展开介绍。
一、光通信的基本原理1. 光的产生与传播光是由电磁波构成的，它是一种波动性质极强的能量形式，具有波粒二象性。
光的产生有多种方式，如电弧、放电、化学反应等，其中半导体激光器是光通信中最常用的光源。
光的传播可以利用光纤、空气等介质，通常情况下采用光纤。
2. 光与电信号的转换光通信是在电信号的基础上进行信号转换的。
光与电信号之间的转换需要利用电光调制器和光电调制器。
电光调制器可以将电信号转换为光信号，而光电调制器可以将光信号转换为电信号。
3. 光通信的多路复用多路复用是利用同一通道传递多个信号的技术。
光通信中常用的多路复用技术包括时分复用、波分复用、空分复用等。
其中时分复用是指在同一光纤上分时传输不同信号，波分复用是利用不同波长的光通过同一光纤传输不同信号，空分复用是在不同的空间上传输不同信号。
二、光通信的技术1. 光纤光纤是光通信的基础设施，在光纤里将光信号传递出去。
光纤具有传输距离远、容量大、抗干扰、安全稳定等特点，是目前最常用的传输介质。
光纤的制造方式包括拉制法、平面波导法、柱状波导法等。
目前最常用的光纤是单模光纤和多模光纤。
2. 光源光源是光通信中产生光信号的装置，激光器是光源中最常用的一种。
激光器具有输出功率高、光束方向性好、频谱窄等特点。
激光器制造方式包括气体激光器、半导体激光器、光纤激光器等。
3. 接收器光接收器是将光信号转换为电信号的装置，其主要组成部分是光电转换器和放大器。
光电转换器是将光信号转换为电信号的装置，放大器是将弱电信号放大。
光接收器具有灵敏度高、噪声小等特点。
4. 光放大器光放大器是指将弱光信号增强的装置，主要分为掺铒光纤放大器和掺铒光纤放大器两种。
光通信技术的研究与发展
光通信技术的研究与发展随着互联网的快速发展和技术的不断更新迭代，光通信技术已经成为了互联网传输领域的重要一环，无论是家用宽带还是数据中心的互联网传输，都离不开光纤通信。
而在未来的高速度、高可靠性要求下，光通信技术将会扮演更加重要的角色。
那么，光通信技术究竟是什么？它的发展又是如何的呢？一、光通信技术的概念光通信技术指的是利用激光器或发光二极管器件将信息转换成光信号，并用光纤作为信道的通信技术。
其中，激光器或发光二极管发射的光经由光纤进行传输，再由光电转换器将光信号转换为传统的电信号，使得信息能够在大范围、高速度、高质量、长距离上进行传输。
光通信技术的范围涵盖了从家庭宽带到全球数据中心，从移动通信到卫星通信等领域。
二、光通信技术的历史光通信技术的发展历史可以追溯到20世纪50年代后期至60年代初期。
当时，光通信技术主要采用的是通过静电引力吸附在玻璃管内的微波导和玻璃纤维。
然而，由于制造难度大、损耗大、成本高等因素，其应用受到很大限制。
直到20世纪70年代，光通信技术开始进入实际应用领域。
当年，美国贝尔实验室成功地制造了世界上第一条光纤，频带达到1GHz，速率达到45Mbps，并在1977年进行了全球首次光通信试验，成功实现了20英里范围内的光通信。
如此之后，光通信便迅速地发展起来。
三、光通信技术的应用目前，光通信技术已经广泛应用于各个领域。
1. 家庭宽带：光纤宽带的推广，将互联网传输速度从几十兆提升到千兆或以上，提高了用户的上网体验。
2. 数据中心：数据中心间的大数据传输，需要高速、高质量、高效的传输通道，而光纤通信就是一种理想的解决方案，其大数据传输的速度有望达到1TB/s。
3. 移动通信：在未来5G移动通信技术中，光通信将会扮演重要角色，实现各个设备之间的高速传输与连接。
4. 卫星通信：在卫星通信领域，利用光在真空中的传播特性，可以实现更快的传输速度以及更高的带宽。
四、光通信技术的研究发展方向随着社会的发展，光通信技术也在不断改进和升级中。
光通信的原理与技术

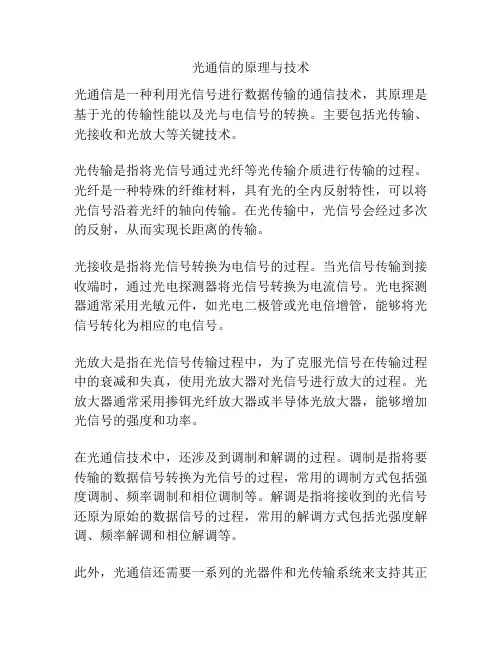

光通信的原理与技术
光通信是一种利用光信号进行数据传输的通信技术，其原理是基于光的传输性能以及光与电信号的转换。
主要包括光传输、光接收和光放大等关键技术。
光传输是指将光信号通过光纤等光传输介质进行传输的过程。
光纤是一种特殊的纤维材料，具有光的全内反射特性，可以将光信号沿着光纤的轴向传输。
在光传输中，光信号会经过多次的反射，从而实现长距离的传输。
光接收是指将光信号转换为电信号的过程。
当光信号传输到接收端时，通过光电探测器将光信号转换为电流信号。
光电探测器通常采用光敏元件，如光电二极管或光电倍增管，能够将光信号转化为相应的电信号。
光放大是指在光信号传输过程中，为了克服光信号在传输过程中的衰减和失真，使用光放大器对光信号进行放大的过程。
光放大器通常采用掺铒光纤放大器或半导体光放大器，能够增加光信号的强度和功率。
在光通信技术中，还涉及到调制和解调的过程。
调制是指将要传输的数据信号转换为光信号的过程，常用的调制方式包括强度调制、频率调制和相位调制等。
解调是指将接收到的光信号还原为原始的数据信号的过程，常用的解调方式包括光强度解调、频率解调和相位解调等。
此外，光通信还需要一系列的光器件和光传输系统来支持其正
常运行。
光器件包括光纤、光电探测器、光放大器和光调制器等，这些器件能够实现光信号的传输、转换和放大。
光传输系统包括光纤传输系统和光网络系统，能够实现不同地点之间的光信号传输和交换。
总的来说，光通信技术利用光的传输性能和光与电信号的转换原理，实现了高速、长距离、高带宽的数据传输。
随着技术的不断发展，光通信在现代通信领域发挥着越来越重要的作用。
光通信技术的发展及其在通信领域中的应用
光通信技术的发展及其在通信领域中的应用光通信技术（Optical Communication Technology）指的是利用光的特性进行信息传输的一种通信技术。
从20世纪60年代开始，随着光子学、半导体技术、光纤材料等领域的发展和进步，光通信技术逐渐成为了高速、大容量和低能耗通信的代表。
如今，光通信技术已经成为了现代通信领域中重要的组成部分，同时也是推动数字化音视频、移动互联网和物联网发展的核心技术之一。
一、光通信技术的发展历程光通信技术的发展历程可以追溯到19世纪的早期。
当时，人们早已知道光在空气和水中传输的速度不同，而光的速度远远高于电信号的传输速度。
在20世纪60年代，人们开始研究用光作为高速信息传输的媒介，同时也开始尝试用光纤来传输信息。
1970年代以后，随着半导体材料、光子学和信息传输技术等方面的突破，人们才找到了利用光纤进行信息传输的方法。
其中，发光二极管（Light Emitting Diode，简称LED）和半导体激光器（Semiconductor Laser，简称LD）的推出，极大地推动了光通信技术在新兴领域中的发展。
1990年代，光通信技术得到了极大的发展，光通信网络的建立和光通信器件的制造成为了我国的战略性领域。
二、光通信技术在通信领域中的应用1. 数字化音视频领域由于光通信技术传输速度快且容量大，因此在数字化音视频领域也被广泛应用。
例如，数字电视信号就大量采用了光纤进行传输，不仅可以保证视频流的清晰度和稳定性，而且可以在传输的同时免疫电磁干扰。
此外，光通信技术还可以应用在金融、医疗、远程教育等领域。
2. 移动互联网领域在移动互联网领域，光通信技术也有广泛的应用。
例如，在城市的无线网络中，光纤可以作为高速宽带网络的信息传输媒介，确保了数据传输的迅速和稳定。
此外，在电信运营商的3G、4G、5G等网络领域中，光通信技术也有广泛的应用。
3. 物联网领域在物联网领域，光通信技术可以通过光纤将各个设备连接在一起，实现设备之间信息的快速和高效传输。
光通信概念
光通信概念光通信是一种利用光传输信息的技术。
它通过携带信息的光信号传输数据，具有高速、大容量、低延迟等优点，被广泛应用于现代通信领域。
下面将介绍光通信的概念及其相关内容。
一、光通信的概念光通信是一种利用光传输信息的通信技术，其基本原理是通过发送和接收器件转换光信号和电信号。
光通信系统一般由光源、光纤、光开关、接收器等组成。
光源产生光信号，经过光纤传输到目标地，再通过接收器将光信号转换为电信号。
光通信具有传输速度快、抗干扰能力强、安全可靠等优势，因此在现代通信领域得到了广泛应用。
二、光通信的基本原理光通信的基本原理是利用光的电磁波特性传输信息。
光信号在光纤中的传输是基于光的全内反射原理。
光通信系统中的光源产生光信号，并经过调制生成具有不同频率或幅度的光脉冲信号。
该光信号经过光纤传输到接收端，接收器将其转换为电信号进行解调和复原。
三、光通信的应用领域1. 长距离通信：光通信系统具有传输速度快、信号损耗小的优势，因此在长距离通信中得到广泛应用。
例如，长距离光纤通信、激光通信等。
2. 数据中心：随着大数据和云计算的发展，数据中心的通信需求大幅增长。
光通信技术的高速传输能力和大容量优势，使其成为数据中心之间互联的首选技术。
3. 移动通信：移动通信网络需要支持大容量、高速的数据传输。
光通信技术可以提供高速的传输能力，支持移动通信网络的快速发展。
4. 光存储器：光通信可以应用于光存储器领域，实现大容量、高速的数据存储。
光存储器具有非易失性和高密度存储的特点。
5. 光传感器：光通信技术可以应用于光传感器领域，用于光学成像、光学测量、光学传感等领域。
四、光通信的发展趋势1. 高速化：随着通信需求的增加，对传输速度的要求也越来越高。
未来光通信系统将不断提升传输速率，以满足各种应用需求。
2. 大容量化：数据量的爆发式增长对通信系统的容量提出了巨大挑战。
光通信技术通过多波长复用和波分复用技术，实现了大容量的通信传输。
3. 高可靠性：光纤通信系统在自然灾害和人为干扰下具有较高的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
140Mbit/s 34Mbit/s 8Mbit/s
DXC
LAN
•SDH的分查复用器（ADM）组成保护环 •PDH支路和ATM等信息通过SDH网络传送
SDH网络示意（2）
干线网 层1
Exchange
STM-4
STM-16
STM-1
干线网 层2
用户 接入
Local Exchange
Mux 64/2M
wavelength / nm -->
色散概念
光谱
白光源
孔径
棱镜
•光信号通过介质时与折射率密切相关，折射率与波长 的关系是一函数。 •非单一波长的光信号在介质中传输色散。
色散体系结构
多模色散
总色散 (ps/ nm -km)
单模色散
波导色散
材料色散
多模色散
• 不同的传输模式引起传输路径的不同，从而引起即是 在光速恒定条件下的时延差异。
>640 公里
激光器和调制类型 直接调制的 DFB 激光器 集成式 EA 电吸收调制器/MOCVD－DFB 激光器模块 集成式 EA 电吸收调制器/MOCVD－DFB 激光器模 块，集成式 III－V 族半导体马赫－策恩德调制器 /MOCVD － DFB 激 光 器 模 块 ， 分 离 式 铌 酸 锂 （LiNbO3）策恩德调制器/DFB CW 激光器。 分离式铌酸锂（LiNbO3）策恩德调制器/DFB CW 激 光器。
• 时延的差异造成信号脉冲展宽。
材料色散
, c0 , c1
• 不同波长的光在介质中以不同的速度传输，即是在相同传输路径 下也会引起不同的时延，造成信号脉冲展宽。
• 实际信号总是非绝对单色，含有多个波长成分，即总有谱线宽度。
光纤色散对信号的影响
STM-4
Non-linearities scale as (optical power)2
2）康宁 (LEAF-大等效面积光纤） 陆缆：零色散波长 (1510 nm) 模 场直径 9.6 m Aeff 72 m2 色散(1530-1565 nm ) 1 D 6ps / nm.km 海缆：零色散波长 (1585 nm) 模场直径 9.6 m Aeff 72 m2
3）朗讯 （真波光纤） Aeff 55 m2
E/OConversion
Optical Transmission
O/E Conversion
Electrical transmission
electrical signal processing
Fiber as transmission medium
依据国际标准进行电子信号处理。 将信号转换为光波频带可以利用后来发展起来的光纤 传输的优势。
n cladding n core
阶梯光纤
渐进光纤
无论哪一种光纤均由芯、覆层和包层组成。 根据波导模式有单模和多模光纤。
光信号在阶梯光纤中传输
half
acceptance
angle
c
N.A.
ncladding ncore
coating cladding core
数值孔径 临界角
(n NA =
) clad2 - ncore2
电再生器
恢复损伤和失真的信号。
电再生器通过光/电/光变换。 电再生器为3R再生器实现再放大、在整形、 再定时。
DFB Laser
O/E
调制器 E/O
传送信息速率和帧格式
PCM帧格式，速率2M，传送电话或数据。 PDH帧格式，速率为2M－8M－34M－140， 传送电话或数据。 SDH帧格式，速率为155M－622M－2.5G10G等，可传送电话、数据和视频信息。 发展到透明格式和速率的传送。可任意传 送信息。主要随着波分复用技术的发展变 为现实。
STM-16
色散造成信号失真，限制传输距离和传输速率。
单模光纤色散曲线
衰减 (dB/km) 色散(ps/nm.km)
0.6 0.5 0.4 0.3 0.2 0.1
1100
衰减 (所有)
1200
G.652 & G.654
EDFA 频带
G.655
1300
1400
波长(nm)
1500
1600
20 10 0 -10 -20 1700
Composite Optical
小结
损耗和色散是影响光传输的主要因素。 电再生器的采用提高传输距离和信号质量。 调制技术和电子信号帧格式迅速发展。 传送速率随着技术的发展有PCM 2M发展到 SDH 2.5G的传送。 时分复用（TDM）技术在传送中普遍采用， 但进一步发展存在电子瓶颈技术限制。
红外吸收在长波方向限制传输。OH吸收峰在 1400nm附近。 造成三个传输窗口：850, 1310nm和1550nm 。
弯曲下光纤损耗
attenuation coefficient / dB/km -->
3,0 宏弯光纤
2,0
微弯光纤
未弯曲光纤
1,0
0,0 1000 1100 1200 1300 1400 1500 1600 1700
SDH概念
PDH
SDH复用器
SDH SDH电再生器
SDH
#
交叉 连接
再生段 复用段
再生段SDHBiblioteka SDH复用器复用段
PDH
通道
SDH网络示意（1）
140Mbit/s 2Mbit/s
STM-1
TM
ADM
2Mbit/s 34Mbit/s
ADM
ATM Switch STM-1
STM-1, STM-4
STM-4/-16 ADM
FlexMux
复用技术
•目前PDH、SDH等技术均采用时分复用（TDM）技术。
时分复用
Optical to
Electical Converter
STM－16 2.5 G/bs
TDM MUX
FOTS
Optical
Electrical
STM－64 10 G/bs
Optical
波分复用
Optical
光纤通信的优势
传输速率快，光速为30万公里每秒。 传送带宽大，可达30THz，2.5Gb/s仅占带 宽的0.008%。 安全可靠。 信号损伤和失真较小。 是未来各种高速、宽带业务传输的必然选 择。
光纤特性基本概念
Electrical transmission
electrical signal processing
光谱特性
紫外
红外
Invisible
可见
Invisible
wavelength
8n5m0 980 nm 1n3m10 1n4m80
1550 nm
1625 nm
光通信频带范围
光纤通信波长范围目前利用 850, 1310nm和1550nm三个窗口
光纤结构
n cladding n core
coating cladding core
1
瑞利散射
0.1
1/
800 1000 1200 1400 1600 wavelength / nm -->
多模光纤 单模光纤 红外吸收
典型光纤损耗曲线（2）
多模光纤的损耗高于单模光纤。 瑞利散射对光纤传输产生极大的限制：
瑞利散射是不可避免的损耗机制，在各个方向上散射，并 且依赖波长。在短波方向限制大，逐步向长波方向减小。
光通信技术简介
前言
自从Marconi在光纤上实现信号传送之后， 利用光纤介质传送信息的技术和系统得到 了极大的发展，近十年内的进展更为迅速。
传输速率的提高：2Mb/s－140Mb/s－ 2.5Gb/s－10Gb/s－40Gb/s直至Tb/s量级。 传输系统的发展：PCM－PDH－SDH－ WDM－OTN 光通信技术和器件的发展：价格更低，功 能更强大。
1 angle of incident in medium 1 2 angle of transition medium 2 n1 refractiv index in medium 1 n2 refractiv index in medium 2 c1 velocity in medium 1 c2 velocity in medium 2
偏振模色散
色度色散
脉冲包含补贴波长成分 不同的波长按不同的速度传输 引起信号脉冲展宽，导致失真
偏振模色散
单模光纤的光场可分解为两个 偏振态 在介质中快轴和慢轴有不同能够的群速度 通过介质传输，引起了脉冲展宽
色散和损耗限制
电信号调制成光信号原理
LED
Popt
Popt
LASER
t -> t ->
If
critical = arc sin (ncladding /ncore)
光信号在渐进光纤中传输
ncladding ncore
coating cladding core
在芯边界通过准连续的折射率变化约束光信号 在光纤中传输。
光纤通信原理
相速度 c
c = x f
真空中的相速度 c0
c0 = 300 000 Km/s
信号在光纤中传输损耗的产生
c)
a)
b)
损耗来源
a) 吸收
d)
b) 散射
c) 宏弯 (external bendings)
d) 微弯 (internal)
典型光纤损耗曲线（1）
attenuation coefficient / dB/km -->
10 1. window
2. window 3. window
光纤类型
一般采用单模光纤：
G.652光纤（常规单模光纤 SMF） 色散 17 ps/nm.km(1550nm) 模场直径 10.5 m
