土工击实试验
土工击实试验报告
土工击实试验报告
试验目的：
本试验旨在研究土工击实试验中关键因素对土壤击实效果的影响，为工程设计提供科学依据。
试验设备与材料：
1. 土工击实试验装置：包括击实器、土工模型、水分控制装置等。
2. 土工材料：选择常见的黏土土壤作为试验材料。
试验方法：
1. 准备土工模型：将黏土土壤按照一定比例加水混合均匀，然后在试验装置中铺设土工模型。
2. 调整水分含量：根据需要调整土工模型的初始水分含量，确保试验过程中土壤的含水率符合要求。
3. 开始击实试验：将击实器按照一定频率和力度对土工模型进行击打，连续进行一定次数的击实。
4. 测量土工模型变化：在击实之前和之后，测量土工模型的体积、密度、含水率等变化情况。
5. 数据处理与分析：通过对实验数据的统计和分析，评价击实效果，并比较不同因素对击实效果的影响。
试验结果与讨论：
在本次试验中，我们选取了不同频率和力度的击实条件，对黏土土壤进行击实试验。
试验结果显示，击实条件越高，土工模型的体积减小、密度增加、含水率降低的变化越明显。
这表明频率和力度是影响土壤击实效果的重要因素。
此外，试验中还发现，初始土壤含水率对击实效果也有影响。
在一定范围内，含水率越高，土壤的击实效果越好。
这是因为水分可以润滑土壤颗粒之间的接触面，使得土壤更容易被击实。
综上所述，在土工击实试验中，击实条件和初始水分含量是影响土壤击实效果的重要因素。
在实际工程中，应根据土壤性质和工程要求，合理调整击实条件和控制水分含量，以达到最佳的击实效果。
土工击实试验检验原始记录
土工击实试验检验原始记录实验目的：本实验旨在通过土工击实试验来研究土壤的击实性能，并通过检验原始记录进行进一步分析和验证。
实验原理：土工击实试验是一种常见的土壤力学试验方法，用于研究土壤的击实性能。
在试验过程中，通过利用落锤的冲击力作用于土层，从而提高土壤的密实度，进一步改善土壤的工程性质。
实验中采用击实规范指导实施试验，以确保数据的准确性和可靠性。
实验设备：实验中所需的设备有落锤、击实针、土柱、刻度尺、天平、室内水桶等。
实验步骤：1.准备土柱：将土壤样品装入环形模具中，保证土柱的高度和直径满足规范要求。
2.落锤冲击：将落锤从一定高度自由下落，冲击击实针，使其插入土柱中。
3.记录击实次数：记录击实针插入土柱的深度，以及每次冲击后击实针的回弹高度。
4.重复冲击：依次重复上述步骤，直到击实针插入土柱的深度不再发生明显变化。
实验数据记录：冲击次数，深度1 (mm) ，深度2 (mm) ，深度3 (mm) ，深度4 (mm) ，深度5 (mm)--------，------------，------------，------------，------------，------------1，10，12，8，11，92，19，21，17，20，183，25，26，24，27，254，30，33，29，32，315，34，36，33，35，34数据分析和讨论：根据实验数据的记录，可以观察到每次冲击后击实针插入土壤的深度逐渐增加，并在一定次数后趋于稳定。
由此可以得出结论，土壤在经过一定次数的冲击后，已经较为密实，难以继续增加密实度。
进一步通过计算平均深度和回弹高度，可以得到更加具体的数据：平均深度，平均回弹高度------------，-----------------27mm ， 7mm通过分析平均深度和回弹高度，可以评估和比较不同试验条件下的击实性能差异。
深度的增加代表了冲击的力度和击实效果，而回弹高度则反映了土壤的弹性恢复情况。
土工击实试验方法
土工击实试验方法1.试验样品的制备：首先从野外或实验室采集土样，并按照一定比例与水混合均匀，然后通过手工或机械设备将土样压入模具，制备成所需形状和尺寸的试样。
2.试验设备的准备：准备好静压器、流量计、压力表等设备，并进行校准，确保实验数据的准确性。
3.试验步骤：(1)调整初始状态：将初始状态的土样放入静压器中，施加一定静压力，使土样达到一定的初次固结状态。
(2)施加外力：通过增加静压器中的压力，使土样继续受到外力作用，进一步击实。
(3)记录实验数据：在每次施加外力后，记录相应的压力值、试验时刻和土样的体积或高度等数据，以便后续的分析和计算。
(4)继续增加外力：反复进行步骤(2)和步骤(3)，直到土样达到最终固结状态或压力不再增加。
4.数据处理和分析：根据实验数据，可以计算土样的固结压缩指数、回弹指数、固结比体积、固结应力等参数，进而评价土壤的击实特性。
1.试验样品的制备：同样的，需要采集土样，并按照一定比例与水混合均匀，然后将土样压入模具，制备成所需形状和尺寸的试样。
2.试验设备的准备：准备好动压器、流量计、压力表等设备，并进行校准，确保实验数据的准确性。
3.试验步骤：(1)调整初始状态：将初始状态的土样放入动压器中，并设定一定的动压力和动压频率，使土样开始受到外力作用。
(2)施加外力：通过动压器施加周期性的外力，使土样受到连续的冲击和振动，进一步击实。
(3)记录实验数据：在每次施加外力后，记录相应的压力值、试验时刻和土样的体积或高度等数据，以便后续的分析和计算。
(4)继续施加外力：反复进行步骤(2)和步骤(3)，直到土样达到最终固结状态或压力不再增加。
4.数据处理和分析：根据实验数据，可以计算土样的固结压缩指数、回弹指数、固结比体积、固结应力等参数，从而评价土壤的击实特性。
总之，土工击实试验是一种常用的用来研究土壤工程特性的试验方法。
通过静压击实试验和动压击实试验，可以获得土壤的击实特性参数，为土壤的设计和施工提供科学依据，从而确保土壤工程的稳定性和安全性。

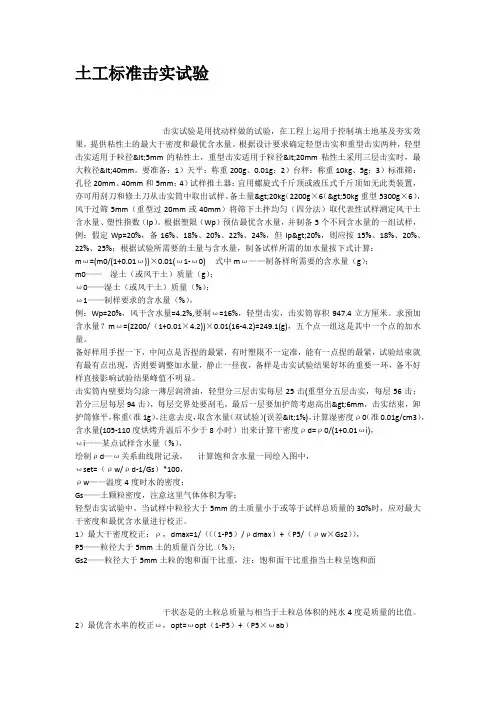

土工标准击实试验
土工标准击实试验击实试验是用扰动样做的试验，在工程上运用于控制填土地基及夯实效果，提供粘性土的最大干密度和最优含水量。
根据设计要求确定轻型击实和重型击实两种，轻型击实适用于粒径<5mm的粘性土，重型击实适用于粒径<20mm粘性土采用三层击实时，最大粒径<40mm。
要准备：1）天平：称重200g、0.01g；2）台秤：称重10kg、5g；3）标准筛：孔径20mm、40mm和5mm；4）试样推土器：宜用螺旋式千斤顶或液压式千斤顶如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。
备土量>20kg（2200g×6（>50kg重型5300g×6），风干过筛5mm（重型过20mm或40mm）将筛下土拌均匀（四分法）取代表性试样测定风干土含水量、塑性指数（Ip）。
根据塑限（Wp）预估最优含水量，并制备5个不同含水量的一组试样，例：假定Wp=20%，备16%、18%、20%、22%、24%，但Ip>20%，则应按15%、18%、20%、22%、25%；根据试验所需要的土量与含水量，制备试样所需的加水量按下式计算：mω=(m0/(1+0.01ω))×0.01(ω1-ω0) 式中mω——制备样所需要的含水量（g）；m0——湿土（或风干土）质量（g）；ω0——湿土（或风干土）质量（%）；ω1——制样要求的含水量（%），例：Wp=20%，风干含水量=4.2%,要制ω=16%，轻型击实，击实筒容积947.4立方厘米。
求预加含水量？mω=(2200/（1+0.01×4.2))×0.01(16-4.2)=249.1(g)，五个点一组这是其中一个点的加水量。
备好样用手捏一下，中间点是否捏的最紧，有时塑限不一定准，能有一点捏的最紧，试验结束就有最有点出现，否则要调整加水量，静止一昼夜，备样是击实试验结果好坏的重要一环，备不好样直接影响试验结果峰值不明显。
土工击实试验规范
土工击实试验规范土工击实试验规范一、试验目的本试验旨在确定土工材料在受到加载时的击实特性，为土质路基、坝体、堤岸等土工工程的设计和施工提供依据。
二、试验设备1. 土工击实试验机：按照国家标准或地方标准要求选用，能够控制冲击次数和冲击能量。
2. 冲击头：用于对土工材料进行冲击加载。
3. 钢尺：用于测量土工材料的高度。
4. 土工试样容器：容量应能满足试验要求，内部应平整、无毛刺。
三、试验前的准备1. 根据设计要求确定试验采样点，采集土工试样并将其存放在密封盒中，避免试样中的水分蒸发。
2. 根据试验要求调节土工击实试验机的冲击次数和冲击能量，并进行有效校准。
3. 在试验容器内做好防滑措施，确保试样不会在击实过程中滑动或倾斜。
四、试验过程1. 将土工试样放置在试验容器内，轻轻压实，并使用钢尺测量试样高度。
2. 将冲击头放在试验机上，将试验容器放在冲击头下方固定。
3. 开始冲击试验，根据设定的冲击次数和冲击能量进行击实。
4. 每经过一定次数的冲击，停止试验并测量试样的高度，记录下来。
5. 继续进行冲击试验，直至满足设计要求或达到设定的最大冲击次数。
6. 完成试验后，将试样取出，进行必要的物理性质和力学性质的测试。
五、试验结果的评定1. 根据设计要求，评定试样在不同冲击次数下的击实程度。
2. 根据试验结果确定土工材料的击实特性参数，如击实指数、冲击指数等。
六、试验注意事项1. 试验过程中应注意安全，避免人员受伤。
2. 试验前应保证试验设备和试样的准备工作完备和准确。
3. 试验时应严格按照设定的冲击次数和冲击能量进行，不得随意更改。
4. 在试验过程中，应注意观察试样的状态，如发生倾斜、滑动等情况，应立即停止试验并重新调整试样。
5. 试验后应对试样进行必要的测试和分析，评价其击实特性。
6. 试验后应对试验设备进行清洁，确保下次使用时的准确性。
七、试验报告1. 试验报告应包括试验设备、试样情况、试验参数设置、试验结果等内容。
土工击实试验讲解
击实试验方法种类
（JTG E51-2009） 第8页/共18页
试样制备
1、试料用量：
2、干土法（土不重复使用）。按四分法至少制备5个试样，分别加入不 同水分（按2%~3%含水率递增），拌匀后闷料一夜备用。 3、湿土法（土不重复使用）。第一个试样保持天然含水率，可立即用 于击实试验，其余几个试样，将土分成小土块，分别风干，使含水率按 按2%~3%含水率递减。
3、术语名称不同： 4、含水率（量）测定样品数量不同：
第14页/共18页
5、击实后试样高出筒顶的距离不同 ： 6、含水率（量）平行误差不同：
第15页/共18页
7、最终数据处理不同：
第16页/共18页
击实试验视频 文件
第17页/共18页
感谢您的观看。
第18页/共18页
第10页/共18页
测量含水率用试样的数量
闷料前试样制备加水计算公式
mw
பைடு நூலகம்
(1
m0 0.01w0 )
0.01(w
w0 )
式中 mw──所需的加水量(g)； w0──风干含水率(%)； m0──风干含水率w0时土样
的质量(g)；
w──要求达到的含水率(%)。
第11页/共18页
结果整理
按下式计算干密度：
第9页/共18页
试验步骤
1在、筒将底击（实小筒试放筒在）坚或硬垫的块地（面大上试，筒在）筒上壁放上置抹蜡一纸层或凡塑士料林薄，膜并。 2次将、垫约制块8 备0放0好-入9的0筒0土内g样；，分按按353~层层5法次法时倒，，入每每筒层次内1 7约，0 40小0g试0左-筒右5 0按。0 3g层。法大时试，筒每先 3击填、实料倒完击入后实试，。样将后试整样平表表面面拉，毛按，规然定后的再锤装击上数套进筒行，击进实行，下第一一层层 4后、，小试试样筒不击应实高后出，筒试顶样面不6 应m m高。于 筒 顶 面 5 m m ； 大 试 筒 击 实 5齐、筒用顶修削土平刀试沿样套，筒擦内净壁，削称刮重，，使精试确样至与1 套g 。筒 脱 离 ， 取 下 套 筒 ， 6至、0 用. 1 %脱。模 器 推 出 试 样 ， 去 中 心 位 置 样 品 ， 测 其 含 水 率 ， 计 算
土工击实试验报告
土工击实试验报告近年来，土工工程已成为工程建设领域中不可或缺的一部分，而土工击实试验则是土工工程中非常重要的测试手段之一。
在进行土工击实试验之前，首先需要了解试验的基本原理、方法和步骤。
土工击实试验是通过对土壤进行人工模拟压实，以验证不同土工处理方法的效果。
试验的目的在于探究不同实验条件下土壤的强度特性以及土工结构的适应性程度，最终得出关于土工处理效果的分析和建议。
试验设备和条件是成功进行土工击实试验的必要条件。
试验设备包括摆锤、圆盘和试样桶等。
而试验条件则需考虑土壤类型、土壤含水量、土壤湿度等因素。
根据不同土壤类型和实验目的，土壤湿度也会有所不同。
进行土工击实试验需要做好实验前的准备工作。
首先需要选择适当的土壤类型，用相应的比重调配出试样。
制定试验计划和程序，细致地记录试验参数，以便于后期的分析和比较。
在进行试验时必须仔细按照程序操作，保证试验结果可信。
进行实验时，需要先将所需的土壤样本在试样桶内进行压实，最终制成符合实验规范的试件。
试验过程中需要人工模拟压实，一般会采用强制振动或经过精确计算的摆锤作用，以测试出所压实土样的固结程度。
试验真正的精髓在于对试样进行分析。
在试验过程中，需及时测量土壤的各种物理特性，包括质量、体积、密度、湿度等。
之后将数据进行筛选、计算以及对比，根据试样的耐久性和压实程度来判断不同土工处理方案的优缺点及适用范围。
进行土工击实试验的过程中，如获得关键参数和试验数据的清晰结果，就可以更好地验证或确认土工处理方法的适用性，后续的工程设计和施工也将更具实际可行性和安全性。
而在实际土工工程中选择正确的土工处理方案，利用有效的土工击实技术，对于确保施工质量和减少工程风险，都具有重要的意义。
总之，土工击实试验在土工工程中起着举足轻重的作用，对于工程的施工和安全都有着十分重要的意义。
只要认真分析试验数据，确保测试结果的可靠性，对于帮助我们更好地掌握土工处理技术和完善土工工程体系都将具备促进作用。
土工击实试验报告
土工击实试验报告一、引言土工击实试验是对土壤进行压实处理的一种常用方法，它可以通过提高土壤的密实度和强度来改善土质和加固地基。
本报告旨在分析土工击实试验的目的、方法、结果和影响因素，以期为相关领域的研究和实践提供参考。
二、试验目的土工击实试验的目的是研究土壤在经过击实处理后的物理性质和力学性能的改变。
通过试验，我们可以了解土壤的固结特性、抗剪强度以及压实过程中的应力变化情况，为工程设计和土壤处理提供依据。
三、试验方法本次试验以某地质工程中常见的黄土为对象，采用静压法进行击实试验。
具体步骤如下：1. 根据试验要求，选择相应的土壤样品，并将其分切成一定大小的试样。
2. 制备试验用的压实模具，确保模具内壁光滑，并在模具底部设置可调压脚。
3. 将试样放入压实模具中，并按照设定的层厚进行分层填充。
4. 在层层填充的过程中，用手动压实器对每一层进行压实，调整良好的控制应力。
5. 每压实一层，将其标记，并通过记录仪器测量和记录模具内部的压力和压实次数。
6. 连续压实直至达到指定的压实程度或观察到土壤变形等指标。
7. 拆卸压实模具，取出试样，并进行实验室测试或野外观测。
四、试验结果通过本次试验我们得到了以下结果：1. 压力-应变曲线我们观察到土壤经过击实处理后，压力-应变曲线明显变得更陡峭，并且达到极限压力后呈现出更为平稳的状态。
这表明土壤经过压实处理后，其抗剪强度得到了提高。
2. 压实密度试验中，我们测量了每一次压实后的样品密度。
结果显示，随着压实次数的增加，土壤密度不断增加，表示土壤经过击实处理后更加紧密。
3. 压实性能与土壤类型的关系我们还发现不同土壤类型对击实的响应有所不同。
一些松散的土壤往往需要更多的击实次数才能达到相应的密实度和强度，而一些黏性土则需要更少的击实次数。
这需要针对不同土壤类型制定相应的击实计划。
五、影响因素分析在试验过程中，我们进一步分析了土工击实的影响因素，包括土壤含水率、压实次数、施加的压力等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[管理]
土工击实试验培训
演讲人:方克海
1、击实的原理
击实试验就是模拟工程现场的夯实原理,利用标准化的击实仪和操作规程,对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最佳含水率,作为填土施工控制质量主要依据。
在击实试验的过程中,影响土的最优含水率和最大干密度因素较多,通过对这些影响因素的分析,提高土的击实效果,达到击实试验的目的。
2、土击实性的意义
用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。
经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不平均，压缩量大，强度低，抗水性能差。
为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。
3、击实试验注意事项
3.1土的平均性
取样时样品的平均性不好控制，如果取样不准，即使其他方面控制的多么确凿，最终的击实数据也是不可靠的。
所以
取样一定要认真细致，确保试样能够代表母体。
对于中粗粒土，必须严格用四分法将试样缩分至需要的总数量，然后再分成5个试样，每个试样6kg左右。
这5个试样要代表原土样的实际级配，不能因粗细颗粒离析而影响试样的平均性。
否则，由此引起的试验结果数据变异大，无规律，击实曲线无峰值或呈波浪线等。
3.2土样制备方法的影响
依据规范进行土样的制备工作，对于天然含水率高的土样，宜用湿土法，对于天然含水率低的土样，宜用干土法。
按四分法至少准备5个试样，按2%,3%含水率递增(递减)，拌匀后装入塑料袋内或密封于盛土器内静置备用，击实试验中按公式计算出来的理论加水量制样并不能达到理想结果，水分损失不可避免。
实际操作中未必有很好的密封装置，尤其在室温较高的情况下，就不简易满足试验精度要求。
通过大量反复试验，得出下列规律:
在室温为24?,28?时，实际加水量比理论加水量多0.5%,0.8%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%以内;室温为28?,35?时，实际加水量比理论加水量多1.0%,1.2%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%左右。
对于同样的土样，含水率随着温度和时间的增加而明显降低，而制备好的土样最佳放置24h，以便分子充分扩散，
保证水分平均。
因此，加水量宜根据试验所得的经验值换算为实际加水量。
当然，土样合宜放置太久，否则水分损失过多，从而影响试验结果。
3.3润滑剂的影响
击实试验中，在击实筒及护筒内壁平均地抹上一薄层凡士林，从而减少土体与筒壁的摩擦力，即减少克服摩擦力所做的功Wf 。
当击实功及击实方法不变，即击实试验的击实功总功W总保持不变时，认为抹有凡士林与未抹凡士林两种情况下，土体间的摩擦力相同，克服土体间的摩阻力做的功ωf1相等，因此，土体所获的实际击实功ω=W总- Wf -ωf1增大，使得土体的干密度增大。
未抹凡士林的土体与筒壁的摩擦力较大。
抹了凡士林之后，使得土体与筒壁的摩擦力较小，克服摩擦力所做的功也相应减少，从而使得土体所获得的实际击实功增大。
因此，抹有凡士林的干密度较未抹凡士林的干密度要大。
但是如果土样含水率较高时，做试验是有解放水溢出也能起到润滑的作用。
3.4每层装土的质量的影响
击实时，将制备好的土样分3,5层倒入筒内，小筒按三层法，每次约800,900g，按五层时，每次约400,500g，对于大试筒，按三层法，每层试样
1700g左右，装料时，每层质量尽量相等，得出的最大干密度值大，若每层质量例外，得出的最大干密度偏小。
3.5余土高度的影响
试样击实后，击实筒内的土与击实筒高度往往并不完全吻合，大凡来说，总会有部分土超过或未达到筒顶高度，这部分土的高度成为余土高度。
试验中，由于余土高度不一，各点所受的击实功例外，使得击实曲线上各点不是在等功能下得到的干密度，从而增加其离散性，影响试验结果。
因此，必须严格控制好余土高度。
3.6土的颗粒级配好坏的影响
所谓颗粒级配好是指各种粒径的土颗粒都有的土样，相反组成土体的土颗粒粒径均一，则称颗粒级配不好，把两种例外颗粒级配的大凡黏土样进行试验就能得到级配好易压实，最佳含水率比级配不好的要小，最大干密度比级配不好的要大。
在一定的击实功作用下，土的最优含水率和最大干密度与土的性质有关。
在土的性质中，土的粒径例外对土的压实性会有例外的影响。
因为土都是由大小例外的土粒组成的，即例外的土有着例外的粒径级配，随着颗粒大小及粒径级配的例外，土的性质相应地发生变化。
结论
通过对室内击实试验过程分析得到如下结论:
例外的试验方法得出例外的最佳含水率及最大干密度。
因此，室内击实试验应根据现场条件选择适合的试验方法。
作为施工控制用的室内标准击实试验，在取土时应尽量选择
更有代表性的土样，针对变异程度较大的土在施工过程中，必须补做击实试验，以便更好地指导施工
配料过程中，含水率随存放时间和室内温度及储存时间而不断变化，为了保证试验的确凿性，配料过程中的实际加水量需随着存放时间和室温温度相应变化，以保证各点的含水率以2%,3%的递增(递减)。
