南水北调睢宁二站深基坑下拉锚式地连墙垂直度纠偏

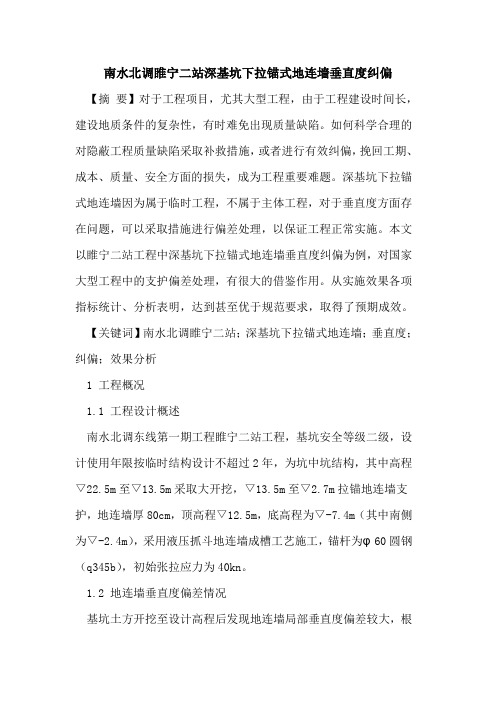

南水北调睢宁二站深基坑下拉锚式地连墙垂直度纠偏【摘要】对于工程项目，尤其大型工程，由于工程建设时间长，建设地质条件的复杂性，有时难免出现质量缺陷。
如何科学合理的对隐蔽工程质量缺陷采取补救措施，或者进行有效纠偏，挽回工期、成本、质量、安全方面的损失，成为工程重要难题。
深基坑下拉锚式地连墙因为属于临时工程，不属于主体工程，对于垂直度方面存在问题，可以采取措施进行偏差处理，以保证工程正常实施。
本文以睢宁二站工程中深基坑下拉锚式地连墙垂直度纠偏为例，对国家大型工程中的支护偏差处理，有很大的借鉴作用。
从实施效果各项指标统计、分析表明，达到甚至优于规范要求，取得了预期成效。
【关键词】南水北调睢宁二站；深基坑下拉锚式地连墙；垂直度；纠偏；效果分析1 工程概况1.1 工程设计概述南水北调东线第一期工程睢宁二站工程，基坑安全等级二级，设计使用年限按临时结构设计不超过2年，为坑中坑结构，其中高程▽22.5m至▽13.5m采取大开挖，▽13.5m至▽2.7m拉锚地连墙支护，地连墙厚80cm，顶高程▽12.5m，底高程为▽-7.4m（其中南侧为▽-2.4m），采用液压抓斗地连墙成槽工艺施工，锚杆为φ60圆钢（q345b），初始张拉应力为40kn。
1.2 地连墙垂直度偏差情况基坑土方开挖至设计高程后发现地连墙局部垂直度偏差较大，根据现场实测，泵站主站身北侧地连墙在高程3.70m处最大偏差为40.5cm，可凿除地连墙突出部分8.5cm，主站身、检修间及控制室空箱底板尚比设计短32cm。
站身东、西侧空箱基础在高程3.70m处最大偏差为20cm。
见图1-4。
图1 开挖后局部偏位现状图2 深基坑下地连墙1.3 原因分析本工程地连墙采用液压抓斗地连墙成槽工艺施工，其开挖深度范围内土层以粘土、壤土为主，中间夹有一层厚约3m的粉砂层。
施工采用sg-35型绳索式液压抓斗成槽机，成槽时产生偏位。
2 睢宁二站拉锚式地连墙垂直度偏差处理方案2.1 纠偏的必要性因为属于临时工程，不属于主体工程，故可以采取措施进行偏差处理，以保证工程正常实施。
刘老涧一站具有发电功能泵装置选型研究
刘老涧一站具有发电功能泵装置选型研究戴景;戴启璠【摘要】本文以刘老涧一站改造工程为研究对象,采用特性曲线与数值模拟相结合的选型方法,从泵装置的内、外特性上初步确定了刘老涧一站改造工程所选用的水力模型以及泵与水轮机两种工况机组的运行参数,为后续的模型试验提供依据.【期刊名称】《江苏水利》【年(卷),期】2017(000)003【总页数】8页(P46-52,57)【关键词】特性曲线;相似率;数值模拟;特征参数【作者】戴景;戴启璠【作者单位】江苏大学流体机械工程技术研究中心,江苏镇江212013;江苏省灌溉总渠管理处,江苏淮安223200【正文语种】中文【中图分类】TV675大型电力抽水站是防汛抗旱的重要水利工程,水泵是泵站中能量转化的重要部件，水泵的选型是泵站初步设计时的第一个环节[1]，水泵选型的重要性日益凸显。
张仁田[2]通过对南水北调东线一期工程中江苏省境内的13座泵站进行设计研究，提了的水力模型选择原则和泵站结构型式确定方法；关醒凡等[3]对泵与泵装置性能之间的关系进行研究，得到了最高效率点流量、扬程之间的关系；陆林广[4]在试验中发现通过特性曲线选出来的水力模型与装置试验值相比相差约2°；何钟林等[5]提出了针对同一水力模型存在合理的泵转速与叶轮直径；汤方平等[6]提出了“等扬程加大流量”的选型方法。
目前泵站的选型还主要是通过特性曲线的换算来实现，而这种选型方法无法对泵装置的内部流动进行预测。
本文以刘老涧一站改造工程为研究对象，采用“特性曲线换算、CFD数值模拟预测”的选型方法初步确定刘老涧一站改造工程选用的水力模型、相关的特性参数、装置的特性。
1.1 泵站概况刘老涧一站位于宿迁市宿豫区仰化镇境内的中运河刘老涧新闸东北侧。
该工程是江苏省利用世行贷款和国内配套资金而兴建的加强黄淮海平原灌溉农业项目，该站直接抽引泗阳站送来的江水或淮水，沿中运河北调，属于江水北调第五级站、淮水北调第二梯级站。
南水北调睢宁二站工程地下连续墙施工技术探讨
南水北调睢宁二站工程地下连续墙施工技术探讨新建睢宁二站工程设计流量60.0m3/s，工程布置在现有睢宁一站西侧，相距262m。
工程的主要内容有：泵站、上下游引河、站下清污机桥、管理区生产、生活设施及改建睢宁一站变电设施、清污机桥等。
主泵房采用堤身式布置，块基型结构，泵站站身设一块底板，顺水流长度33.5m，垂直水流长度31.8m。
站身两侧设空箱岸墙兼做检修间、控制室基础。
站身基坑开挖深度20.0～22.0m，基坑支护采用拉锚式地连墙结构，其北侧连接上游河道，底高程为2.60m；南侧连接下游河道，底高程为8.00m渐变至2.60m，采用局部放坡+地连墙；东西两侧为坑中坑结构，其中22.5m至13.5m采取放坡，平台宽度为24m，13.50m至2.60m 为直立边坡，采取拉锚式地连墙支护，开挖深度10.9m。
拉锚式地下连续墙结构尺寸：地下连续墙厚度为80cm，锚桩直径为1m，锚桩间距为3m。
工程地质条件较为复杂,对地下连续墙施工不利,主要表现在:１）场地内存在软土，液化土层、膨胀土及承压水等不良地质,地下连续墙成槽阶段极易产生坍塌和缩颈；２）地下连续墙数量和类型较多，其施工进度直接影响总体施工进度和质量；３）基坑开挖深度大，地下连续墙施工关系到周围地表沉降、渗流及基坑开挖稳定等方面。
图1地下连续墙的布置图1施工工艺流程地下连续墙施工采用“液压抓斗成墙技术”，事先在其作业面修筑钢筋混凝土现浇结构的导墙，在导墙混凝土养护5～7天后进行液压抓斗地连墙施工，地下连续墙的布置形式见图1。
工程设计采用了80cm钢筋混凝土加拉杆的基坑开挖维护方案。
由于该地连墙厚度较厚且单元长度绝大多数为6m，若采用射水成槽法进行施工，其工效较低、施工质量难以确保，而且也不够经济。
根据设计给出的地连墙分块图，施工采用液压抓斗成槽法进行。
液压抓斗设备沿事先划分好段长（一般段长为6m）的钢筋混凝土导墙中抓取土体，同时注入优质泥浆进行槽孔护壁，待槽段挖至设计深度后，下设圆柱状刚性接头管、清孔（必要时）、下设钢筋笼，然后采用导管法进行水下灌注混凝土成墙。
