中波同步广播单频覆盖干扰分析与解决方案的研究
中波广播干扰问题的预防和改善

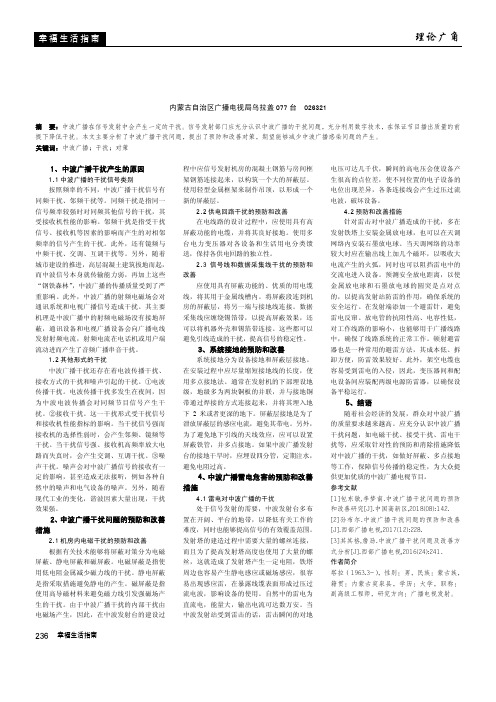

理论广角幸福生活指南236幸福生活指南中波广播干扰问题的预防和改善塔 拉内蒙古自治区广播电视局乌拉盖077台 026321摘 要：中波广播在信号发射中会产生一定的干扰。
信号发射部门应充分认识中波广播的干扰问题，充分利用数字技术，在保证节目播出质量的前提下降低干扰。
本文主要分析了中波广播干扰问题，提出了预防和改善对策，期望能够减少中波广播感染问题的产生。
关键词：中波广播；干扰；对策1、中波广播干扰产生的原因1.1中波广播的干扰信号类别按照频率的不同，中波广播干扰信号有同频干扰、邻频干扰等。
同频干扰是指同一信号频率较强时对同频其他信号的干扰，其受接收机性能的影响。
邻频干扰是指受干扰信号、接收机等因素的影响而产生的对相邻频率的信号产生的干扰。
此外，还有镜频与中频干扰、交调、互调干扰等。
另外，随着城市建设的推进，高层混凝土建筑拔地而起，而中波信号本身就传输能力弱，再加上这些“钢铁森林”，中波广播的传播质量受到了严重影响。
此外，中波广播的射频电磁场会对通讯系统和电视广播信号造成干扰。
其主要机理是中波广播中的射频电磁场没有接地屏蔽，通讯设备和电视广播设备会向广播电线发射射频电流，射频电流在电话机或用户端流动进而产生了音频广播串音干扰。
1.2其他形式的干扰中波广播干扰还存在着电波传播干扰、接收方式的干扰和噪声引起的干扰。
①电波传播干扰。
电波传播干扰多发生在夜间，因为中波电波传播会对同频节目信号产生干扰。
②接收干扰。
这一干扰形式受干扰信号和接收机性能指标的影响。
当干扰信号强而接收机的选择性弱时，会产生邻频、镜频等干扰。
当干扰信号强、接收机高频率放大电路而失真时，会产生交调、互调干扰。
③噪声干扰。
噪声会对中波广播信号的接收有一定的影响，甚至造成无法接听，例如各种自然中的噪声和电气设备的噪声。
另外，随着现代工业的变化，谐波因素大量出现，干扰效果强。
2、中波广播干扰问题的预防和改善措施2.1机房内电磁干扰的预防和改善 根据有关技术能够将屏蔽对策分为电磁屏蔽、静电屏蔽和磁屏蔽。
中波广播干扰问题的预防和改善
的技术含量得行进程中及时发现 异常情况，并且及时有效地对其进行改 善，提升有线电视传媒服务质量 [5]。
关键词：中波广播；信号干扰；预防对策；改善措施
如今，随着科学技术不断发展，信 息传输的渠道也是越来越广。对于不同 的传输媒介来说，它们之间也会产生相 应的干扰。对这些干扰来说，其中最为 常见的干扰问题就是中波广播对电视信 号以及电脑信号的干扰。本文就是通过 简单分析中波广播信号被干扰的原因， 同时提出相应的预防对策以及改善措施。 １ 中波广播受到的干扰信号频率分类
（下转第 247 页）
241
跟其他传媒行业之间的关系，促进有线 电视的未来发展。数字信号的复杂性对 数字电视技术发展有一定的阻碍，所以， 需要研发优化数码压缩技术，降低数字 信号的复杂性，通过多种技术来完善数 码体系建设。
数字化水平的不断发展，让电视不 仅仅有介绍电视节目的功能，还能够给 用户提供一些个性化的点播条件，数字 化的技术完善需要融合多种考虑因素， 从而给用户提供更优质的服务。所以， 在数字化应用进程中，电视设备智能化 的水平会越来越高，服务功能也会变得 人性化，信号也越来越趋于稳定。此外， 还能够给用户提供节目观看以外的增值 服务，提升个性化服务水平，让每个用 户都能收看到自己所需要的电视节目。
中波广播在传输的过程中往往会受 到来自通信设备附近较强的射频磁场的干 扰，再加上中波广播并没有进行相关设置 的导向，最终导致中波广播在传输过程中 受到射频电流的干扰，这种情况下，如果 中频广播使用的是外接电源或者信号接收 端所接受到的信号且直接进入半导体中， 这势必会对音频信号造成严重的干扰，这 也就是我们常说的对通讯系统或者设备的 信号传输带来的信号干扰。在实际信号传 输过程中，为了避免这种射频信号的干扰， 一些大型企业或单位都会在办公区域安装 专业的接地屏蔽设备。即使如此，有些电 缆也会减弱来自射频信号的干扰。此外， 及时安装专业的接地屏蔽设备，相关工作 人员在对射频信号进行检查时，也会产生 一定的电子噪声，严重影响中波广播的信 号传输质量。同时，这种射频信号还容易 被中波广播的接受端当作一种真的中波信 号进入通信系统中与信号终端机完成某些
同台中波广播干扰调频广播信号问题的处理
使相关人员及时获得相关信息。
但是，通过某些调查会了解到，某些强大的高频电磁场有时会干扰综合发射台的运行。
尽管这种情况没有发生很多次，但严重影响了基层综合发射台工作质量。
1 中波广播和调频广播之间的区别■1.1 中波广播中波广播是指在中波频段中的无线电广播，中波的范围是从300到3000Hz，主要有两种传输模式，分别是地波和天波。
两种传输模式在适当的时间工作通常可以显着提高工作效率和质量[1]。
综合发射台在白天运行时，主要依靠地波传输。
在实际的工作流程中，传输将受到地面的影响。
因此，在此期间，无线电波的衰减很大，但是使用地波进行传输工作，一般传播距离比较短，所以信号传播比较稳定，信号接收效果较好；晚上综合发射站工作通常使用天波传输，因为在晚上，高海拔的电离层比白天低得多。
在传输过程中，电波信号的一部分将被电离层反射并继续往复运动。
因此，天波的传输具有相对较大的距离。
可以看出，夜间中波广播的范围比白天大得多（图1为广播传输图）。
图1 广播传输图■1.2 调频广播调频广播本质上指的是无线电广播设备，调频广播具有许多优势，包括无杆、相对大的覆盖范围、无限的容量扩展和安装相对易于操作等，除了上面列出的优点外，还具有较2 同台中波广播干扰调频广播信号问题的原因■2.1 排除干扰问题在分析同台的中波广播与调频广播信号干扰的过程中，有必要对干扰原因进行全面调查，并对调频广播信号进行完整的分析。
主要涉及发射、传输、接受等多个过程，例如分析串音信号，在正常情况下分析串音信号时，要针对可能串入信号的多个位置进行分析判断，例如发射天线、激励器、发射器、接收机天线等。
主要包含以下几个排除内容：第一，排除发射天线位置是否可能串入中波广播信号，在排除过程中，相关人员需要做的第一件事就是断开发射机的馈线，接下来专业人员必须连接假负载然后打开发射机。
经过这两个步骤，如果仍然可以听到设备中串入的中波广播的声音，则可以得出结论，声源串入是不发射天线，然后可以检查其他相关设备。
浅析中波广播干扰问题及解决对策
浅析中波广播干扰问题及解决对策摘要：载波频率在中波频段的无线电广播就称之为中波广播，它在无线电广播系统中担任着重要的角色。
然而中波广播在传播过程中容易受到各种因素的干扰，导致信号质量下降。
基于此，本文围绕中波广播干扰问题展开研究，探讨中波广播干扰的类型、成因，并提出若干解决对策，希望对我国中波广播事业的发展提供一定帮助。
关键词：中波广播；信号干扰；电磁场一、中波广播干扰的类型解决中波广播干扰的第一步就是要明确中波广播干扰的类型，在此基础上才能够高效、有针对性地解决中波广播干扰问题。
中波广播在产生、传播以及接受等阶段都会受到不同因素的影响，这也导致其干扰类型十分复杂，具体划分如下表所示：表1 中波广播干扰分类划分依据干扰类型干扰阶段自身电磁干扰空间环境干扰接收机电磁干扰电磁场特性传导干扰辐射干扰人为干扰是否有人类参与自然干扰功能性干扰干扰的影响程度非功能性干扰中波广播发射机的内部构造十分复杂，零件众多，同时广播发射站还可能会受到周遭其他电磁设备的影响，因此通常情况下中波广播会同时面临上述多个干扰类型。
不同干扰类型的生成原因、影响程度以及解决方案都有所不同，需要具体问题具体分析。
二、中波广播干扰的成因中波广播干扰的成因多种多样，根据类型的不同其成因也有着较大的差异，本文主要从设备的内部干扰与外部干扰两方面展开，详细探讨中波广播干扰的成因。
（一）设备内部干扰中波广播系统内部有着大量的零部件，例如元器件、电路单元等，如果这些零部件出现了不兼容或互相干扰的情况时，那么就会对中波广播产生干扰。
具体可表现为以下几类：第一类是线间耦合。
中波广播发射机内部的线路布线、电子元件等都非常的复杂且多样，这些线路如果按照标准的布局进行部署，那么中波广播发射机就能够平稳运行，但如果布局欠缺合理性，那么就会出现电磁干扰的情况，这种现象在中波广播发射机刚通电时表现的最为明显。
线间耦合不仅会降低设备性能，严重时甚至还会导致设备完全瘫痪。
中波广播干扰调频广播信号存在的问题与处理对策分析
中波广播干扰调频广播信号存在的问题与处理对策分析摘要：随着电子信息技术的快速发展，中波广播和调频广播在基础综合发射台应用越来越广泛，解决了特殊地区的通信问题并降低了设备和土地资源需求。
然而，中波广播干扰调频广播信号的问题仍然存在，包括噪声和同台广播信号的干扰，这对广播事业的发展造成了影响。
为了解决这些问题，需要具体分析和解决中波广播对调频广播信号的干扰，并提出相应的对策。
希望通过这些措施，能够改善广播质量，推动广播事业的健康发展，并为相关从业人员提供宝贵的经验和参考。
关键词：中波广播；调频广播；信号干扰引文随着我国信息技术的发展和人民对通信要求的提高，调频广播在传送节目时遇到信号不稳定、串音等问题。
为解决这些问题，调频广播常借助中波广播进行传输。
然而，中波广播与调频广播之间存在信号不稳定和电磁干扰等挑战。
为克服这些问题，引入了中波同步广播技术，提高信号质量并节约频率资源，确保调频广播在传送节目时的可靠性和稳定性。
该技术减少了信号不稳定和串音现象，改善了听众的收听体验，并有效利用频率资源。
此外，中波同步广播技术还能防止电磁干扰对广播信号产生影响，提高信号的清晰度和稳定性。
一、广播媒体的概述广播媒体不仅满足公众的娱乐需求，还承担了一定的社会责任。
通过广播节目，人们可以获取最新的新闻资讯、享受优美的音乐和丰富的文化艺术，以及从交通广播电台了解有关交通状况的信息，以便做出更明智的出行决策。
广播作为一种传媒形式，具有快速传播、广泛覆盖、强大感染力和多样功能等诸多优势。
它通过电磁波的传输，能够迅速将信息传递给广大受众，具有高度实时性；同时，不受地理限制，可辐射到城市、乡村甚至偏远地区，使得信息能够传达到更多的人群。
广播的声音传达方式能够激发听众的共鸣和情感回应，有效地影响他们的思想、态度和行为。
此外，广播还具备多样化的功能，例如有线广播和无线广播、长波广播、中波广播、短波广播和超短波广播、调幅广播和调频广播等。
中波广播干扰问题的预防和改善
管理科学科技创新导报 Science and Technology Innovation Herald170无论是新型的网络传播还是传统的广播传媒，这些电子传播依然都饱受电磁干扰，尤其是中波广播的负面影响。
中波广播给信号传递的完好性带来了很大的干扰威胁，严重影响到传递讯息的质量。
1 中波广播干扰信号的预防和改善1.1 中波广播干扰信号的种类1.1.1 干扰信号的频率成分分类(1)同频干扰：主要与同时播出的信号频率较强的干扰信号有关，和接收机的性能关系不大。
(2)邻频干扰：一是与干扰信号的频率较强有关；二是受接收器的选择性影响;三是存在交调干扰。
(3)镜频和中频干扰：一是和接收机的选择性相关（也是出现此类情况的原因）；二是与干扰信号的频率较强有关。
(4)交调、互调干扰：一是和干扰信号的强度有关；二是与接收机的选择性相关;三是与接收机的高频放大器有效动态范围有关。
显然易见，混频干扰的主要产生原因包括两方面:一是和接收机受到的干扰信号的强度有关；二是和接收机本身的选择性及输入动态的有效范围有关。
1.1.2 其他形成的干扰(1)电波传播干扰：除了夜间远距离传输时同频信号出现干扰外，中波电波还会导致一些局部地域产生因电离层产生交叉而出现干扰现象。
具体表现信号收台接收到的节目信号中夹杂非同频的干扰台信号。
但这种情况仅会在夜间发生在那些信号频率和大功率发射台处于相同电离层的天波信号之中。
(2)接收干扰：接收方式出现干扰现象和接收机的自身性能以及干扰信号的频率强弱都有很大关系。
如果接收机的选择性能较弱但是干扰信号的频率很强，镜频、邻频、中频等等干扰现象就很容易出现；如果接收机的高频放大功能或是混频电路的非线性失真较为严重，但干扰信号的频率很强，那么就很容易出现交调或是互调干扰。
(3)噪声干扰：噪声干扰也是是影响接收效果和收听效果的一大因素。
外部噪声包括雷电之类的自然噪声，以及电气设备产生的人为噪声。
高压输电的干扰噪声是尤为典型的例子之一。
中波广播干扰问题及改善方式分析
传导和辐射干扰。基于这两种干扰一般 通过屏蔽与接地设备等面向内部实现隔 离，以此来减小信号干扰。随后从干扰 源着手，常规意义上，需明确干扰源的 具体位置和实际影响范围，再依照干扰 源的综合信息采取合理的消除措施。若 常态干扰频率超过待测信号频率，那么 可通过低通滤波器输入来对抗高频常态 干扰，相反，则可借助高通滤波器输入 实现对抗和抑制，若这两个信号近乎相 等，则利用滤波器来减小干扰，最终提 升抗干扰效果。 ３．２ 采用合理的抗干扰措施 依照屏蔽工作原理能够划分成静电、 磁屏蔽和电磁屏蔽。电磁屏蔽应用在高 频条件下，选择低电阻金属，通过金属 内部所流电流规避磁力线干扰，选取屏 蔽性优良的设备，也可打造保护圈实现 隔离，防范不良干扰。一般来说，中波 发射机房与发射天线之间的距离最短， 因此受电磁辐射干扰较为严重，为此， 应将发射机房与监控值班室应进行隔离， 把机房圈梁混凝土内部的钢筋和框架结 构自身的钢筋紧密相连，然后和楼面钢 筋有机联系，构建大屏蔽层，保证此类 设备能够有序工作。依照屏蔽原理，借 助铜网面向机房、值班室内部的墙体和 天花板等实施铺设操作。 ３．３ 全面拉长中波广播站和别的通 讯机房之间的距离 全面拉长中波广播站和别的通讯机房 之间的距离。因此，在实际布设过程应明 确下述问题；传导设备和控制桌需采取隔 离手段；伴音设备等需配置屏蔽膜，增添 信号屏蔽这一功能，增强抗干扰能力，以 免对中波广播信号产生不良影响。
３．４ 有效应用现代滤波技术 滤波法是把混合噪声与干扰的信号 精油有效信号提取来过滤掉无用信号， 最终实现抗电磁干扰，一般用来防范传 导干扰。对于存在干扰的部位能够利用 并联电容器来抵抗干扰信号，也可通过 串联电感来降低干扰。并联电容器通常 应用在射频不强的部位，因造价合理、 便于安装、所占空间小等优势得到了大 面积应用。串联电感一般选择地线布置 这一方式，即便抗干扰能力突出，然而， 也亟待进一步改善。电容器的实际应用 需合理完成地线连接工作，防范对抗干 扰能力产生的不良影响。 ４ 结语 随着现代科技的不断发展，大众对通 讯信息质量的要求不断提高，需要对中波 广播的干扰原因有充分的认识，挖掘出中 波广播对电子传播途径产生干扰的根本原 因，进而消除或抑制中波广干扰的影响， 保证信息传播的质量和效率，为大众提供 更加优质的通讯传播和电视广播服务。 参考文献： [1] 惠兴跃 . 中波广播干扰问题的预 防和改善 [J]. 电子测试 ,2016(3). [2] 战 戈 . 浅 谈 中 波 广 播 干 扰 问 题 的相关预防对策与改善措施 [J]. 通讯世 界 ,2016(4). [3] 王新健 . 中波广播干扰问题的预 防和改善探讨 [J]. 西部广播电视 ,2015(23). 作者简介：其其格（1973-），女， 蒙古族，内蒙古巴彦淖尔市乌拉特中旗 人，大专，助理工程师，研究方向：广 电传播；詹励（1988-），男，汉族，内 蒙古巴彦淖尔市临河区人，本科，研究 方向：广电传播。
中波广播发射对电视播出的干扰分析
中波广播发射对电视播出的干扰分析中波广播与电视播出之间存在干扰问题，主要原因是中波广播发射能量较大，频率调制较窄，与电视频率处于接近范围，容易产生相互干扰。
下面将从影响、测量、分析和解决方面进行详细阐述。
首先，中波广播对电视播出的干扰影响主要有两方面。
一方面，中波广播信号强度较大，容易进入电视系统，造成电视图像模糊、噪声增加、颜色饱和度下降等问题；另一方面，中波广播频率接近电视机接收频率，会导致频率重叠，产生杂散干扰，进而引起电视信号的错位、跳频、无法正常接收等问题。
在解决干扰问题时，可以采取以下几种手段。
一是通过增加中波广播发射机和电视接收机的地面屏蔽，来减少电波的传播和接收，降低干扰强度；二是通过优化电视接收和处理系统，增加滤波器，加强前端放大器等措施，来提高电视信号的抗干扰能力；三是通过调整中波广播发射频率，使其与电视频率间隔大于一定范围，以避免相互干扰。
此外，还可以采用其他技术手段来减少中波广播发射对电视播出的干扰。
例如，可以利用数字信号处理技术，对电视信号进行滤波、降噪等处理，提高信号的清晰度和抗干扰能力；还可以采用低噪声放大器、频率扫描等技术手段，来提高电视机接收性能和干扰抑制能力。
总之，中波广播发射对电视播出的干扰问题是一个常见而复杂的技术难题，需要通过干扰测量、分析和解决方案来解决。
只有采取有效的技术手段，才能确保电视播出的质量和正常运行。
中波广播干扰问题的预防和改善
传输
摘 要：随着科学技术的发展，高磁场的产生越来越广泛，不少中波广播由于自身信号比较差，在输送和与接收过程中很容 易受到一定程度的干扰。如何预防和改善这些干扰问题，一直以来都是中波广播发射单位研究的重要课题。本文主要以中波广播 信号干扰情况及其原因作为切入点，阐述预防和解决中波广播干扰问题的方式方法，以便为大众提供优质的广播电视服务。 关键词：中波广播；干扰问题；预防；改善
▲
中波广播干扰问题的预防和改善
孙布尔
（作者单位：内蒙古新闻出版广电局新巴尔虎左 718 发射台）
是一种严重的干扰形式，这主要是因为 接收设备性能比较差，没有较强的针对 性接受性能，同时与信号频率的强弱也 有直接关系。噪声干扰是影响接收效果 和收听效果的一大因素。主要是与外部 噪声有关，例如，大自然的噪声、设备 运行噪声、高压输电噪声等。 ２ 预防和改善中波广播干扰问题方式 ２．１ 采用有效性的消除干扰措施 根据屏蔽原理来看，要有效消除信 号干扰的情况，大体可以分为三种：电 磁屏蔽、静电屏蔽、磁屏蔽。电磁屏蔽 主要是针对信号比较强的干扰，一般是 采用低电阻金属，这种金属在通电之后 能够有效预防电磁干扰，也可以使用具 有屏蔽功能的设备。或者是对信号接收 设备建立相应的保护圈，从内部进行相 应的信号隔离，防止其他频率较强的信 号对接收信号进行干扰。在建设相关设 备的过程中，可以将相应的信号发射机 房、 信号监控室进行隔离， 使机房结构中、 屋顶上、地基上的钢筋机构形成一个巨 大的屏蔽层。信号监控室应充分运用铝 片材料和木屑材料形成相应的抗静电活 动的地板，避免静电对相关设备造成相 应影响。针对相应的干扰源要明确这种 干扰源在何处，可以采取相应的手段避 免信号干扰的发生，例如，优化相关信 号设备、建设更远的发射机房、注重与 干扰源负责人协商解决等措施。另外， 自然环境也是严重影响信号的重要因素， 面对这种情况，应加大对发射机的保护 力度，可以采用铜板将机房和外部环境 加以适当隔离，在出口或通风的地方设 置相应的接地钢筋网，如此减少相关信
浅析中波单频网技术在内蒙古电台覆盖中的应用
浅析中波单频网技术在内蒙古电台覆盖中的应用刘凯征内蒙古人民广播电台多媒体发展办公室高级工程师摘要：本文重点分析了同频相干区干扰问题的要素和实现中波同步广播单频覆盖要遵循的技术原则，并对中波单频网技术在内蒙古电台覆盖项目中的应用作一介绍。
关键词：中波同步广播相干区单频覆盖近几年来我们的广播事业有了巨大的发展。
为了满足广大群众日益增长的文化和信息需求，切实维护广大群众享受广播影视公共服务权益，以传输覆盖工程为载体的广播事业发展日新月异。
广播事业快速发展的同时也给我们的传输覆盖工程提出新的要求。
广播频率是一种很重要的资源，因此它的开发使用不仅要节约有效，还要科学合理。
此前采取的调频和中波混合覆盖办法，同一套节目在不同地域的收听频率各不相同，不仅造成频率资源的浪费，而且在技术方面也造成了很多的问题。
特别是最近几年，广播迎来高速发展期，旗县、盟市竞相扩大自身的区域性覆盖，加之中央台节目在我区的全面覆盖，使得广电行业内频率资源分配紧缺；民航业的发展，对空中和地面电磁环境要求更高，使得谐波干扰问题尤为严重。
这些因素使得频率资源紧缺的矛盾更加突出。
根据我区广播覆盖的现状以及内蒙古地理条件的复杂性和受众分布，采取中波覆盖的方式是我们首选的广播覆盖方式，而中波同步广播单频覆盖就显得更为重要了。
本文从技术理论和实际应用方面探讨实现中波同步广播单频覆盖网建设的要素和调整思路以及在我台的应用。
一、中波同步广播理论综述广播信号传输的链路：广播电台将制作好的节目音频信号传送到发射机房，将音频信号调制到载波信号，从发射天线以电磁波的形式辐射出去，收音机等接收设备将天线接收到的电磁波经过解调，还原出音频信号。
其中，我们关注的电磁波传播途径分两类:地波和天波。
地波是沿地面向远处传播的电磁波；天波是以直线方式传播或经过离地面100到500公里高度的电离层反射方式传送到接收点的电磁波。
从中波发射天线发射的电磁波，沿地面传输形成地波与向空间发射的被电离层反射形成天波二者同时存在。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九江 学 院 学 报 （ 自然科学版） Journal of jiujiang University （ natural sciences）
（ 总第 114 期） （ Sep No. 114 ）
中波同步广播单频覆盖干扰分析与解决方案的研究
林 勇
安徽合肥 230011 ） （ 安徽广播影视职业技术学院信息工程系
［1 ］ －8 ［2 ］ 精度须达到 1 － 3 ˑ 10 HZ 。
1. 2. 2 同相 66. 7 μs。
要求不同各中转发射台发射的已调波
信号到达交叠 （ 相干 ） 覆盖区允许的延时量小于 1. 2. 3 同调制度 在实现同频与同相基础上，一般
要求调制度偏差保持在 15% 以内。 2 中波同步广播单频覆盖存在的问题 由于几个发射台用同一个频率在划定区域实 现单频有效覆盖， 那么站点之间彼此覆盖区域存 在交叠，在最低场强能够保证的前提下， 收听效 果完全取决于发射台收到音频信号源的一致性。 另外，发射台发射频率同一性与稳定性也要保证。 否则在交叠区接收机收听会出现效果很差、 噪音 大、声音重叠等问题。 下面就中波同步广播传输 与发射系统具体存在问题分析如下 。 2. 1 差拍现象 （ 载频衰落） 尽管各发射台所用仪器参数一致， 但发出信 号也不能做到完全一致。 当发射台发出的载频信 号有较小的差 △f 时，被接收信号的听众听觉存在 反应。当△f ＞ 20HZ 时收听的节目听起来呈现为 连续的差频叫声定义为差拍。 当 △f ＜ 20HZ 时此 时超出人耳听觉频率下限， 听者感觉声音变为断 续、颤抖、起伏或衰落， 声音效果很差。 一般用
*
摘要： 随着经济的发展， 人们对精神生活追求越来越高， 中波同步广播深受听众喜 爱。然而电磁干扰与传输延时的存在 ，快速移动的听众收听节目中可能夹有起伏噪声 。 为 克服干扰组建中波同步广播单频网保障收听广播质量 ，对中波同步广播系统干扰源作了分 析，提出优化同步广播节目效果的方案 。 关键词： 中波，同步广播，差拍，延时自动同步 中图分类号： TN 934. 1 文献标识码： A 文章编号： 1674 － 9545 （ 2016 ） 03 － 0052 － （ 04 ） 随着科技的进步和经济的发展， 人们对精神 生活的追求上升一个台阶， 中波广播受到大众欢 迎，特别是近几年家庭私家车数量日益剧增， 所 以在行车上收听音质完美节目给人快乐。 另一方 面，当前无线电磁波通信迅速发展， 若多种频率 仅仅提供给一套广播节目转播， 不仅是资源上的 浪费，而且对其它通信业务造成干扰， 特别是大 功率发射机辐射也间接污染了环境。 因此中波广 播既要保证节目质量也要减小电磁污染， 这是人 们对目前同步中波广播网提出的新要求 。 1 中波同步广播技术 1. 1 中波同步广播概念 中波同步广播起源于 20 世纪 20 年代的欧洲， 中国从 20 世 纪 60 年 代 开 始 实 验 模 拟 同 步 广 播 （ 531 － 1602kHZ ） 成功
* 基金项目： 安徽省高校省级自然科学重点研究项目 033 ） 的研究成 果之一。 收稿日期： 2016 － 7 － 9 通讯作者： 林勇 （ 1981 － ） ，男，安徽人，讲师，硕士，研究方向为电子与广播电视通信技术 。
第3 期
林
勇： 中波同步广播单频覆盖干扰分析与解决方案研究
· 53·
T = 1 / △f 大小衡量差拍现象是否在范围之内， 当 △f = 0. 015HZ 时 T = 66. 7s， 这种缓慢的差拍对于 静止的听众来说一般是可以接受的 。 2. 2 驻波现象 若各个发射台发出的信号载频完全相同即 △f = 0 时，对于静止听众收听效果佳，不存在时域上 的载频差拍或衰落。 由于波能横向传输也能纵向 传输，所以在交叠区空间上存在驻波。 由于交叠 区存在驻波， 静止的收听者在交叠区感受不到信 号波强度明显变化， 但收听者若沿着驻波分布方 向上以一定速度移动、 奔跑或借助工具行驶感受 到波的强度变化较大，同样也呈现为衰落、 起伏、 颤抖或差拍现象，破坏音质。 2. 3 链路延时与包络衰落 一方面音频信号由节目中心经过不同传输链 路传输到不同发射台， 由于传输链路不同信号到 发射台的延时量·t1 不同， 此延时称为链路延时。 传输路径如光纤、 微波、 同轴电缆和卫星等传送 方式，链路延时具有时变性。 另一方面由于受到 不同发射点功率、距离、天线高度和地形等影响， 各个发射台发出已调波在交叠区存在延时差 △t2 ， 即调幅波载频上产生相位差△ψ 。在交叠区驻波传 播方式会改变载波波峰 （ 波谷 ） 的空间位置， 当 相位差远远大于载波周期， 调幅波的包络上会反 映较大的相移， 此时接收机解调后的音频信号产 生贝塞尔 失 真 现 象， 音 质 显 著 下 降， 模 糊 颤 抖。 观察波形表现为频域上的选择性衰落， 也叫包络 衰落。所以控制各个发射台发射的 已 调 波 同 步， 即延 时 差 △t2 尽 可 能 小， 最 大 延 时 差 应 小 于 66. 7 μs，可极大地改善交叠区的收听效果 。 3 中波同步广播单频覆盖实现方法 为实现中波同步广播信号单频覆盖必须克服 差拍、衰落与驻波的影响， 即实现同频、 同相与 同调制度，这样才能保证了中波同步广播单频覆 盖收听的质量。 3. 1 同频实现方法 20 世纪 80 年代中期，一般从中央电视台一套 视频信号彩色副载波中提取基准频率源 ，可达到 1 ˑ 10 － 12 H Z 以上的精度，但经过卫星等中间链路传 输，精度下降到 2 5 ˑ 10
。 经过几代人的技术努
力，中波同步广播收到巨大技术进步。 定义中波 同步广播为一套音频节目源传输给不同地点的各 转播台，各台发射频率严格一致， 保证同一时间 播出同一节目内容， 在划定区域实现广播节目有 效覆盖。 1. 2 中波同步广播技术要求 1. 2. 1 同频 要求各个中转发射台载波频率差必须 小于 0. 015HZ ，对于中波 531kHZ － 1602kHZ 范围
