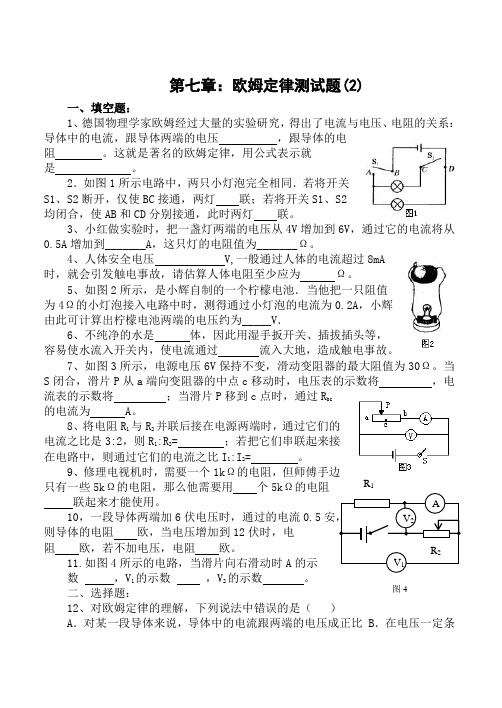

第七章：欧姆定律测试题(2)一、填空题： 1、德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压 ，跟导体的电阻 。
这就是著名的欧姆定律，用公式表示就是 。
2．如图1所示电路中，两只小灯泡完全相同．若将开关S1、S2断开，仅使BC 接通，两灯 联；若将开关S1、S2均闭合，使AB 和CD 分别接通，此时两灯 联。
3、小红做实验时，把一盏灯两端的电压从4V 增加到6V ，通过它的电流将从0.5A 增加到_______A ，这只灯的电阻值为_______Ω。
4、人体安全电压 V,一般通过人体的电流超过8mA 时，就会引发触电事故，请估算人体电阻至少应为 Ω。
5、如图2所示，是小辉自制的一个柠檬电池．当他把一只阻值为4Ω的小灯泡接入电路中时，测得通过小灯泡的电流为0.2A ，小辉由此可计算出柠檬电池两端的电压约为_____V ．6、不纯净的水是 体，因此用湿手扳开关、插拔插头等，容易使水流入开关内，使电流通过 流入大地，造成触电事故。
7、如图3所示，电源电压6V 保持不变，滑动变阻器的最大阻值为30Ω。
当S 闭合，滑片P 从a 端向变阻器的中点c 移动时，电压表的示数将 ，电流表的示数将 ；当滑片P 移到c 点时，通过R bc 的电流为 A 。
8、将电阻R 1与R 2并联后接在电源两端时，通过它们的电流之比是3:2，则R 1:R 2= ；若把它们串联起来接在电路中，则通过它们的电流之比I 1:I 2= 。
9、修理电视机时，需要一个1k Ω的电阻，但师傅手边只有一些5k Ω的电阻，那么他需要用 个5k Ω的电阻 联起来才能使用。
10，一段导体两端加6伏电压时，通过的电流0.5安， 则导体的电阻 欧，当电压增加到12伏时，电 阻 欧，若不加电压，电阻 欧。
11.如图4所示的电路，当滑片向右滑动时A 的示数 ，V 1的示数 ，V 2的示数 。
二、选择题：12、对欧姆定律的理解，下列说法中错误的是（ ）A ．对某一段导体来说，导体中的电流跟两端的电压成正比B ．在电压一定条AV 1 V 2 R 1R 2图4件下，导体中的电流跟导体电阻成反比 C ．导体中电流的大小由两端电压和电阻共同决定其大小D ．导体中电流跟两端电压和电阻无关13、由欧姆定律公式可导出R ＝U ／I ，对此表达式下面说法中正确的是（ ） A ．导体两端电压为零时，导体的电阻为零 B ．导体两端电压越大，导体的电阻越大C ．通过导体的电流越大，导体的电阻越小D ．导体电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示14、当某导体两端的电压为3V 时，通过导体的电流为0.3A ，如果导体两端电压再增加6V ，那么导体中的电流为（ ）A ．0.9AB ．0.6AC ．0.3AD ．0.1A 15、一个额定电压为3.8V 的小灯泡，小明在1.2V 下测出它的电阻，接着又将灯泡两端电压调到3.8V 测出其电阻，小明发现后一次电阻比第一次大得多，这是因为 （ ）A ．实验方法不对B ．实验误差C ．导体的电阻跟温度有关D ．实验错误14、在用伏安法测电阻的实验中，某班实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，连成如图5所示情况，那么当开关闭合后：（ ）A ．电流表和电压表都被损坏B ．电流表和电源损坏，电压表示数为零C ．电流表损坏，电压表有示数D ．电流表示数为零，电压表有示数15、如图6所示，我国古建筑上的屋脊中央常装有铜葫芦，其作用是（ ）A ．美观B ．相当于风铃C ．相当于避雷针D ．避邪16、如图7所示的电路，闭合开关，两灯都不亮，且电流表和电压表的指针都不动；现将两灯L1和L2的位置互换，再闭合开关S 时，发现两灯仍不亮，电流表指针仍不动，但电压表指针有了明显的偏转，则该电路故障可能是（ ）A 、灯泡L1的灯丝断了B 、灯泡L2的灯丝断了C 、从a 点经电流表到开关的这段电路中某处断路D 、电流表和两个灯泡都坏了 三、实验、探究题： 18、（1）如图8所示，连接灯泡电源线短路，试画出其等效电路图，并说明会出现什么后果： 。
第十七章+欧姆定律+单元练习+2024-2025学年人教版物理九年级全一册
第十七章欧姆定律姓名：班级：一、选择题1．根据欧姆定律可以得到公式R＝UI，关于这个公式的下列说法中，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变2．如图所示的电路，电源电压不变，闭合开关S，当滑动变阻器滑片向右移动时，下列说法正确的是（）A．电流表A1示数变小B．电压表V示数与电流表A1示数之比变大C．电流表A2示数不变D．电压表V示数与电流表A2示数乘积变小3．小张同学在探究“电流与电阻的关系”时，设计了如图所示的电路，电源电压恒定不变他找来了5Ω、10Ω、15Ω、20Ω的电阻各一个，下表是实验数据。
若第四次实验时，他将定值电阻的阻值由15Ω调为20Ω后就直接读出电流表的示数，这个示数可能是（）R/Ω 5 10 15 20I/A 0.6 0.3 0.2A．0.10 B．0.15 C．0.18 D．0.24．小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（）A．甲、乙的电阻大小关系：R甲＞R乙B．导体两端的电压为零时，导体的电阻也为零C．将甲、乙两导体并联接到电压为3V的电源上，干路中的电流为0.9A D．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比5．利用如图所示电路测量电阻Rx 的阻值，电源电压不变，R1=10Ω。
当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则Rx的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω6．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为6V，滑动变阻器规格为“20Ωㅤ1A”，电压表量程为0～3V，所用定值电阻为5Ω、10Ω、15Ω、20Ω四种。
要完成所有实验（）A．1V B．2V C．3V D．4V7．小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。
人教版九年级第十七章欧姆定律练习题2(无答案)
九年级物理欧姆定律练习题21.在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0~0. 6A以及0~3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为A. 1∶5B.5∶1C.1∶4D.4∶12.如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R：的滑片P向左移动时，电流表和电压表示数的变化情况是A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小3.如图10所示电路，电阻R1标有“6ΩlA”，R2标有“3Ω1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接人电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过A．9V 1A B．3.6V 1.8AC．9.6V lA D．3.6V 0.6A4.如图6所示的电路中．闭合开关S后，当滑片P向右移动时．下列判断正确的是A．电流表、电压表的示数都变小B．电流表、电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大5.如图所示的电路中，电源两端的电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：A、电压表V1与电压表V2的示数之和保持不变。
B、电压表V2与电流表A的示数之比保持不变。
C、电流表A的示数变小，电压表V1的示数变大。
D、电流表A的示数变小，电压表V2的示数变大。
6.如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω。
闭合开关S，电流表A1和A2的示数之比为3：2。
若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2。
则下列选项正确的是：A、R1＝5Ω。
B、R1＝20Ω。
第十七章专题二：欧姆定律中的动态电路分析 人教版九年级物理全一册
第十七章专题二：欧姆定律中的动态电路分析一、单选题1．利用如图所示的电路，探究电流与电阻的关系时，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻R x的阻值D．滑动变阻器R′的阻值2．如图所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移3．济宁市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试，测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。
小希同学设计了如图所示的四种电路，其中滑动变阻器的滑片向左滑动时，电表示数增大的电路是（）A．B．C．D．4．如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（）A．电压表示数变小，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小5．为保障安全，现在很多室内公共场所安装有烟雾报警装置。
如图所示是烟雾报警的简化原理图，电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。
当有烟雾遮挡射向光敏电阻R的激光时（）A．电阻R的阻值随电流变化B．电流表A的示数变大C．电压表V的示数变大D．电压表V的示数与电流表A的示数的比值变小6．如图所示，图甲是非接触式红外线测温枪，图乙是它的工作原理图。
R0是定值电阻，R 是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。
对该电路分析正确的是（）A．体温越低，R 的阻值越小B．体温越低，电压表示数越大C．体温变化不影响电压表示数D．体温越高，电压表示数越大7．如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阻器的电阻片，与之接触的滑片P可以绕O点转动。
人教版九年级全册物理章节练习题第2节 欧姆定律
第2节欧姆定律一、选择题1.一段导体两端的电压是4.0V时，导体中的电流是1.0A；将电压减少到2.0V时，导体中的电流为（）A. 2.0AB. 0.25AC. 3.0AD. 0.50A2.如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于5mA，那么此人身体接触的电压不能大于：（）A.5VB.15VC.30VD.36V3.如图所示，电源电压保持不变，定值电阻R1=10Ω，当开关S闭合，滑动变阻器R2的滑片P位于中点时, 电流表示数为0.3A；当滑片P滑到最右端时，电流表示数为0.2A；则电源电压和滑动变阻器的最大阻值R max分别为(）A. 6V 20ΩB. 3V 5ΩC. 6V 10ΩD. 3V 15Ω4.已知电阻和阻值的大小关系为，在图所示的四个电路中，电流表示数最大的是（）A. B.C. D.5.将光敏电阻R、定值电阻R 0、电流表、电压表、开关和电源连接成如图所示电路，光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A. A表示数变大，V表示数变小B. A表示数变小，V表示数变大C. A表和V表示数均变小D. A表和V表示数均变大6.把两个同规格的灯泡L串联在电源为3伏的电路中，L上标有“3V”的字样，它的电阻随它两端电压的变化关系如图所示，下列说法中正确的是（）A. 灯泡L的额定电流是0.2AB. 灯泡L此时的电阻是8ΩC. 灯泡L此时能正常发光D. 灯丝的电阻随电压的增大而减小7.如图所示，电源电压保持不变，R1＝2R2，当开关S接在1位置时电流表的示数为I1，当开关S接在2位置时电流表的示数为I2，则I1与I2之比为（）A. 1∶1B. 1∶2C. 2∶1D. 无法判断8.如图所示，电源电压不变，将一标有“6V 6W”字样的小灯泡L1接人M, N两接线柱间后，闭合开关S，调节滑动变阻器的滑片P至如图所示的位置时，小灯泡L1恰好正常发光。
人教版九年级物理第十七章第2节《欧姆定律》课时练习题(含答案)
人教版九年级物理第十七章第2节《欧姆定律》课时练习题（含答案）一、单选题1．已知12:1:3R R =，将它们接在如图所示电源电压为6V 的电路中，闭合S 则通过它们的电流之比及它们两端的电压之比是（ ）A ．12:3:1I I = 12:1:1U U =B ．121:3I I =: 12:1:1U U =C ．12:2:3I I = 12:1:1U U =D ．12:1:1I I = 12:1:3U U =2．关于图所示的实物电路，在S 1、S 2都闭合后，下列说法正确的是（ ）A ．通过L 1与L 2的电流一定相等B ．通过L 1与L 2的电流一定不相等C ．L 1与L 2两端的电压一定相等D ．L 1与L 2两端的电压之和等于电源电压3．如图为电路元件A 和B 的I ﹣U 图象，根据图象提供的信息，下列说法中正确的是（）A ．电阻A 的阻值为10ΩB ．如若将它们串联，接在某电源上，当电源电压是3V 时，电路电流等于0.15AC ．研究电流与电压关系时，可以选择电阻B 进行实验D ．若将它们并联，接在2V 的电源上，电路中的总电流为0.15A4．如图是电阻甲和乙的I ﹣U 图像，小明对图像信息做出的判断，正确的是（ ）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V时，其电阻值为10ΩC．将甲和乙并联，若电压为1V，则它们的干路电流为0.6AD．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V5．图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流二、填空题6．小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。
九年级物理全册17.2欧姆定律习题新人教版(2021年整理)
2017-2018九年级物理全册 17.2欧姆定律习题（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017-2018九年级物理全册17.2欧姆定律习题（新版）新人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017-2018九年级物理全册 17.2欧姆定律习题（新版）新人教版的全部内容。
欧姆定律1.手电筒的电路如图所示，当开关S 断开时,下列说法中错误的是（）A．电路中电流为零B．电源电压不为零C．灯泡的电阻不为零D．因为R =U/I,所以灯泡的电阻为零2.某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为 0 时，电阻为 0B．该导体的电阻随电压的增大而减小 C．当导体两端的电压为 0 时，电流为 0 D．当导体两端的电压为 2V 时,电流为 0。
6A第 2 题图3.在探究电流与电压、电阻的实验中，下列操作错误的是（）A．在连接线路的过程中，开关应处于断开状态B．闭合开关前，滑动变阻器滑片要放在最大电阻值的位置C．试触时发现电流表指针反转,电压表正常,这时断开电路，将电池的正负极对调D．在连接线路时，电压表和电流表的正、负接线柱不能接反4.小华同学在探究“电流跟电压、电阻的关系"时，根据某组实验数据,即某个定值电阻两端的电压和通过的电流数据,得到如图所示的图象,下列结论与图象相符的是( ） A．电阻一定时，电流与电压成正比B．电阻一定时,电压与电流成正比C．电压一定时，电流与电阻成反比D．电压一定时,电阻与电流成反比5.从欧姆定律可以导出公式R=U/I，下列说法正确的是（)A．当电压U 增大为原来的2 倍时，电阻R 也增大为原来的2 倍B．当电流I 增大为原来的2 倍时,电阻R 减小为原来的1/2C．通过导体的电流若为零，电阻也为零D．即使导体两端的电压为零，电阻也不为零6.如图所示是电阻甲和乙的U-I 图象.若将甲、乙串联接在某一电路中，当电流为0.1A 时,电源电压为V；若将甲、乙并联在电源电压为1.5V 的电路中，电路中总电流为 A.7.如图所示，电源电压为 6V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十七章《欧姆定律》练习
一、选择题（本题共15小题，1～12题为单选题，13～15题为多选题）
1.欧姆定律公式I=U/R ，可变形得到R=U/I 。
对此，下列说法中正确的是（ ） A ．导体电阻的大小跟导体两端的电压成正比 B ．导体电阻的大小跟导体中的电流成反比
C 、当导体两端的电压为零时，导体的电阻也为零
D ．导体电阻的大小跟导体两端的电压和通过导体的电流无关
2.有两个电阻，其中R 1＝10Ω，R 2＝15Ω，将它们并联后的总电阻是（ ） A ．25Ω B ．5Ω C ．6Ω D ．12Ω
3.两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝（ ） A ．电流较大 B ．电流较小
C ．电压较大
D ．电压较小 4.如图甲所示，闭合开关S 后，两相同电压表的指针偏转都如图乙所示，则L 1和L 2两灯的电阻之比为（ ）
A ．1：4
B ．4：1
C ．1：5
D ．5：1
5.把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（ ）
A ．通过粗电阻丝的电流较大
B ．通过细电阻丝的电流较大
C ．加在粗电阻丝两端的电压较大
D ．加在细电阻丝两端的电压较大 6.在如图所示的电路中，闭合开关后，发现灯L 1、L 2都不发光，电流
表无示数。
为了找出发生故障的原因，先用电压表进行检测，发现b 、c 间的电压为零，a 、b 间的电压和a 、c 间的电压都为3V ，则电路的故障可能是（ ）
A. L 1短路
B.L 1断路
C. L 2断路
D. L 2短路
7.某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成
右图所示电路。
若开关闭合，其后果是（ ）
A.电压表不会烧坏，电流表可能烧坏
B.两表不会被烧坏
C.电流表不会被烧坏，电压表可能烧坏
D.两表会被烧坏 8.如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片
向右移动时（ ）
A ．电压表示数变大，电流表示数变小，灯泡变暗
B ．电压表示数变小，电流表示数变大，灯泡变亮
C ．电压表示数变小，电流表示数变小，灯泡变暗
D ．电压表示数变大，电流表示数变大，灯泡变亮
9.酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。
如果测试到的
酒精气体浓度越大，那么（ ）
A ．传感器的电阻越大
B ．通过传感器的电流越小
C ．电压表的示数越大
D ．传感器两端的电压越大
10.如图所示，电源电压保持不变，闭合开关S
1、S 2，电压表示数为6V ，电流表示数为0.6A ，断开S 2后，电压表示数变为2V ，则R 2的电阻和电源电压分别是（ ）
A ．10Ω、9V
B ．20Ω、6V
C ．20Ω、9V
D ．10Ω、6V
11.如图所示，当开关S 断开和闭合时，电流表示数之比是1:4，则电阻R 1和R 2之比是（ ）
A.1:4
B.4:1
C.1:3
D.2:3
12.如图所示电路，电源电压保持不变．闭合开关S ，缓慢移动滑动变
阻器的滑片P ，电流表A 1的示数逐渐变小，这一过程中（ ） A ．滑片P 是向左滑动的 B ．电压表V 的示数逐渐变小 C ．电流表A 的示数逐渐变小
D ．电流表A 与A 1的示数差逐渐变小
13.（多选）如图所示的电路中,闭合开关S,滑动变阻器的滑片向右滑动的过程中,下列说法正确的是（ ）
A.电流表的示数变小
B. 电压表的示数变小
C.电压表的示数变大
D. 灯泡亮度不变
14.（多选）如图6所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U －I ”关系图像如图7所示。
则下列判断正确的是（ ）
A ．电源电压为10V
B ．定值电阻R 1的阻值为20Ω
C ．滑动变阻器R 2的阻值变化范围为0～20Ω
D ．变阻器滑片在中点时，电流表示数为0.3A
15.（多选）如图所示是电阻甲和乙的U-I 图象，下列说法正确的是（ ）
A ．甲的电阻值保持20Ω不变
B ．乙的电阻值保持20Ω不变
C ．甲、乙并联在电路中，当电源电压为2V 时，电路总电流为0.3A
D ．甲、乙串联在电路中，当电源电压为4V 时，乙的电阻为10Ω
二、填空题
16.某导体两端的电压为3V ，通过它的电流为300mA ，其电阻为 Ω。
当通过该导体的电流为0.5A 时，其电阻为 欧。
17.一根镍铬合金丝两端的电压一定。
当镍铬合金丝被均匀拉长后，其电阻将_________，通
过它的电流将_________（填“变大”、“变小”或“不变”）。
18.某灯泡额定电压是24 V ，正常发光时灯丝电阻为16Ω，若想使该灯泡在电源电压为36V 的电路中正常发光，可在电路中______联一个阻值为 Ω的电阻。
19.有两个电阻，R 1＝4Ω，R 2=6Ω，如果把它们并联在电路中，通过它们的电流分别为I 1、I 2，它们两端的电压分别为U 1、U 2，则I 1：I 2= ，U 1：U 2= 。
20.通过A 、B 两个电路元件的电流与其两端电压的关系如图所示.将A 、B 串联后接入电路，当通过A 的电流为0.2A 时，A 和B 两端的总电压是 V ；将A 、B 并联后接入电路，当通过B 的电流为0.2A 时，A 两端的电压是 V 。
21.如图所示的电路中，电阻R 1=4Ω，R 2=2Ω，电源电压保持不变。
当开关S 1、S 3断开，S 2闭合时，电流表的示数为0.5A ；当开关S 1、S 3，闭合，S 2断开时，电流表的示数为 A 。
22.如图所示的电路中，R 2的阻值为3Ω。
闭合开关之后，电压表的示数为6Ⅴ，电流表的示数为1A ，则R 1=____Ω，电源的电压为_______Ⅴ；如果断开开关，电压表的读数是____Ⅴ。
23.如图所示，电源电压不变.闭合S 1后，再闭合S 2，电流表的示数 ，电压表的示数 。
(选填“变大”、“变小”或“不变”)
（第20题图） （第21题图） （第22题图） （第23题图）
三、计算题
24.如下图所示的电路，R 1的阻值为10Ω，电流表的示数为0.4A ，电压表的示数为3.2V 。
求：R
1两端的电压、R 2的阻值。
25.如图所示，电源电压不变，R 1=6Ω，R 2=4Ω。
(1)当开关是S 1闭合，S 2、S 3断开时，电流表的示数为0.6A ，电源电压为多少？ (2)当开关S 1、S 2和S 3都闭合时，电流表示数为l.5A ，灯泡L 的电阻为多少？
四、综合题
26.某同学在“测量小灯泡电阻”的实验中，设计了如图14甲所示的电路图。
小灯泡上标有
“2.5V 0.3A”字样，电源电压为3V。
请完成下列回答。
图15
（1）根据电路图，在图14乙中用笔画线代替导线连接实物图。
（2）在闭合开关前，应将滑动变阻器滑片Ｐ滑到_______端（根据实物图作答）
（3）某次测量，电流表与电压表的示数如图15所示，计算此时小灯泡灯丝的电阻值为。
（4）连接完电路后，闭合开关，无论怎样移动滑片，灯泡都不发光，电流表示数为零，电压表的示数为3V，这可能是由于造成的；
（5）若小明同学在做实验时，移动滑片的位置，多次测量过程中观察到电压表和电流表的示数大小变化是相反的，则产生该现象的原因可能是
27 .小周同学在做探究“电流与电阻的关系”实验时，他设计连接了如图所示的实物连接图。
（1）请你在下面的方框中依题中的实物连接图画出相应
的电路图．
（2）实验中，小周同学先将5Ω的电阻R接入电路，电路连接完全正确，将滑动变阻器阻值调至最大处，闭合开关S就直接读出了电流表的示数，并把数据记录在表格中。
然后再分别用10Ω和20Ω的电阻替换5Ω电阻，重复上述操作。
他在实验操作过程中的错误是没有保持电阻R的不变。
（3）小周同学发现错误后重新进行实验，得到的数
据如下表所示。
根据表中的实验数据得出的结
论：。
小明用小灯泡代替定值电阻，可以吗？为什么？。
