全面了解制冷剂
全面了解制冷剂韦氏词典把制冷剂定义成“在制冷循环中使用的或像冰用于直接冷却的一种物质”。
HVAC工业的业外人士可能会把制冷剂描述成空调器中使用的某种流体。
HVAC工业的许多业内人士将马上想到CFC族物质（氯氟碳）。
以上这些定义都是对的，但制冷剂比那些物质更广泛。
水是制冷剂，在吸收式制冷机中使用。
二氧化碳(CO2)和氨(NH3)作为“天然”制冷剂而为人所知。
易燃物质如丙烷和异丁烷也被作为制冷剂使用。
对于卤代烃物质如CFC，HCFC和HFC族物质，更是受到广泛欢迎的制冷剂。
ASHRAE标准34《制冷剂命名和安全分类》列出了100多种制冷剂，尽管其中许多并不在常规商业HVAC中使用。
制冷剂是化学物质。
一些物质，被认为是制冷剂（如R-141b），实际上却广泛应用于诸如发泡剂场合，其实很少用于冷却场合。
根据制冷剂的分子结构可将制冷剂分为无机化合物和有机化合物。
根据制冷剂的组成可分为单一制冷剂和混合制冷剂。
根据制冷剂的物理性质可将制冷剂分为高温(低压)、中温(中压)、低温(高压)制冷剂。
按制冷剂标准沸点的不同区分：类别ts（°C）环境温度在30°C时的冷凝压力（bar)制冷剂高温（低压）制冷剂1>0约<3R11,R113,R114,R21中温（中压）制冷剂2-60-0约在3-20R12,R22,R717,R142,R502低温（高压）制冷剂3<-60约>20R13,R14,R503,烷,烯举例：1 离心式制冷机的空调系统；2 普通单级压缩和双级压缩的活塞式制冷系统,-60°C以上；3 覆叠式装置的低温级。
（1）无机化合物无机化合物用序号700表示，化合物的分子量（取整数部分）加上700就得出其制冷剂的编号。
例如，氨的分子量为17，其编号为R717 。
二氧化碳和水的编号分别为R744和R718。
（2）卤代烃-氟利昂CmHnFpClqBrr，其原子数m、n、p、q、r之间的关系式为2m+2=n+p+q+r。
制冷剂的分类、编号方法、安全等级
干货 | 一文搞定制冷剂的分类、编号方法、安全等级制冷剂又称制冷工质，是制冷系统中的工作物质。
当前，能当作制冷剂的物质有80多种，最常见的制冷剂有氟利昂（包括：R22、R134a 、R407c 、R410a 、R32等）、氨（NH ）、水（H O ）、二氧化碳（CO ）、少数碳氢化合物（如：R290、R600a ）。
1、制冷剂的分类根据制冷剂在标准大气压力（100kPa ）条件下蒸发温度t 的高低，可将其分为：高温制冷剂、中温制冷剂、低温制冷剂。
[1]图：制冷剂的分类注：P 为环境温度为30℃的冷凝压力高温制冷剂（或低压制冷剂），如：R11、R113、R114、R21，常用于离心式制冷机的空调系统。
中温制冷剂（或中压制冷剂），如：R12、R22、R717、R142、R502，常用于普通单级压缩和双级压缩的活塞式制冷压缩机。
高温制冷剂（或高压制冷剂），如：R13、R14、R503、烷烃、烯烃，常用于复叠式制冷装置的低温级此外，根据化学组成不同，制冷剂还可分为以下几类：1）无机化合物，2）饱和烃的卤化物（氟利昂），3）碳氢化合物，4）共沸制冷剂，5）非共沸制冷剂。
2、制冷剂编号表示方法1）无机化合物322s c无机化合物制冷剂的代号中R后的第一个数字为7，其后跟的数字是分子量的整数部分。
2）饱和烃的卤化物（氟利昂）氟利昂的代号是用字母R，和其后跟随的数字(m-1)(n+1)(x)B(z)组成。
m=1时，(m-1)可省略；如果z=0，B(z)可省略。
3）碳氢化合物饱和碳氢化合物也按照氟利昂的编号规则书写，除了丁烷例外写成R600。
此外，同素异构物在代号后面加一个字母“a”，如异丁烧为R600a。
非饱和碳氢化合物和它们的卤族元素衍生物。
在R后面先写一个“1”，然后写上按氟利昂编号规则的数字。
4）共沸制冷剂共沸制冷剂在编号标准中规定R后的第一个数字为5，其后的两位数字按实用的先后次序编号，如R500，R501等。
第三章制冷剂
常用制冷剂的环境评价指标
压力 低压
制冷剂名称 CFC-11 HCFC-123
ODP 1.0 0.012
GWP 1.0 0.018
(3)特鲁顿（Trouton）定律
大多数物质在标准蒸发温度下蒸发时，其摩尔熵增Δ s的数值都大 体相等，这就是特鲁顿定律。
Mrs为制冷剂的公斤摩尔分子量； rs为标准蒸发温度下的汽化潜热。 制冷剂基本性质对制冷循环特性的影响： ①标准沸点相近的物质，分子量大的，汽化潜热小；分子量小的，汽
化潜热大。
表中因为CO2和N2O分子量的整数部分相同，为区分起见， 规定用R744表示CO2；用R744a表示N2O。
（2）氟里昂和烷烃类
*氟里昂（卤代烃）是饱和碳氢化合物的氟、氯、溴衍生物的总称。
烷烃化合物的分子通式为CmH2m+2 氟里昂的分子通式为CmHnFxClyBrz 其中，2m+2=n+x+y+z 氟里昂的代号用R(m-1)(n+1)(x)B(z)表示，如果z为0，则字母B省 略。例如： CF2Cl2 分子式中：m=1，n=0，x=2，z=0 则表示为：R12 CHF2Cl 分子式中：m=1，n=1，x=2，z=0 CF3Br 则表示为：R22 分子式中：m=1，n=0，x=3，z=1 则表示为：R13B1
氟里昂压缩机油箱中必须 设置加热器的原因。
有限溶解区
传统氟里昂(R12，R22)的冷冻机油为烷基苯油，但这类油对 不含氯的氟里昂HFC类制冷剂的溶解性很差。当前有关新冷冻油的 研究表明：与HFC类制冷剂的互溶性以酯基类润滑油(Ester)最好； 其次是聚烯醇类润滑油(PAG)和氨基油。 国内生产和使用的冷冻机油按50℃时动力粘度大小分为13号、 18号、25号以及30号、40号五种规格，其中13号冷冻机油适用于
制冷剂的鉴别方法
制冷剂的鉴别方法制冷剂是用于制冷和空调系统中的重要物质，它起着传热媒介的作用。
根据制冷剂的种类和特性的不同，可以采用不同的鉴别方法来确定其类型。
本文将介绍几种常用的制冷剂的鉴别方法。
一、外观鉴别法外观鉴别法是最简单直观的制冷剂鉴别方法之一。
不同的制冷剂在外观上有一些明显的差异，通过观察其颜色、气味和物理状态可以初步判断其类型。
1. 气味鉴别：氨气味刺鼻，氯气味刺激，而制冷剂R22和R410A 基本无气味。
2. 颜色鉴别：R134a为无色透明液体，R22为无色至浅黄色液体，R410A为无色透明液体。
3. 物理状态鉴别：R22为常见的制冷剂，为常温下液体，R134a和R410A则为常温下气体。
二、气体压力鉴别法不同种类的制冷剂在不同温度下具有不同的气体压力。
通过测量制冷剂的蒸发压力和冷凝压力，可以判断其类型。
常见的鉴别方法有：1. 利用制冷机的压力表：将压力表连接在制冷剂的压缩机上，读取蒸发压力和冷凝压力，然后对照制冷剂的压力-温度表，确定制冷剂的类型。
2. 利用温度计和压力表：在特定的温度下，测量制冷剂的压力，然后对照压力-温度表，确定制冷剂的类型。
三、红外光谱鉴别法红外光谱鉴别法是一种常用的制冷剂鉴别方法，通过对制冷剂样品进行红外光谱分析，可以确定其成分和类型。
红外光谱鉴别法的原理是不同的分子在红外光谱中有不同的吸收峰，通过对比制冷剂样品的红外光谱图谱和已知制冷剂的红外光谱图谱，可以确定制冷剂的类型。
四、气相色谱鉴别法气相色谱鉴别法是一种常用的制冷剂鉴别方法，它通过分析制冷剂样品在气相色谱仪中的特征峰，确定其类型。
气相色谱鉴别法的原理是不同的分子在气相色谱柱中具有不同的保留时间和峰形，通过对比制冷剂样品的气相色谱图谱和已知制冷剂的气相色谱图谱，可以确定制冷剂的类型。
制冷剂的鉴别方法包括外观鉴别法、气体压力鉴别法、红外光谱鉴别法和气相色谱鉴别法等。
不同的鉴别方法有不同的适用范围和操作难度，选择合适的鉴别方法可以准确快速地确定制冷剂的类型。
制冷剂编号表示方法
制冷剂编号表示方法(GB 7778-87)本标准规定了各种通用制冷剂的简单编号表示方法,以代替使用其化学名称、分子式或商品名称。
使用本标准规定的制冷剂编号表示方法时，并不排除化学名称和分子式的使用。
本标准等采用国际标准ISO 817-197《有机制冷剂---数字符号》。
1制冷剂的分类制冷剂分为卤代烃、环状有机化合物、非共费和共费混合物、其他各种有机化合物和无机化合物以及不饱和有机化合物等（如表所示）。
2制冷剂的编号对每种制冷剂规定的识别编号如表所示，其规则如下：2.1对甲烷、乙烷、丙烷和环丁烷系的卤代烃以及碳氢化合物，规定的识别编号要使化合物的结构可以从制冷剂的编号推导出来，且不致产生模棱两可的判断。
2.1.1自右向左的第一位数字是化合物中氟（F）原子数。
2.1.2自右向左的第二位数字是化合物中氢（H）原子数加1的数。
2.1.3自右向左的第三为数字是化合物中碳（C）原子数减1的数。
当该数字为零时，则略去。
2.1.4化合物中的氯（CL）原子数，是从能够与碳（C）原子结合的原子总数中减区氟（F）和氢（H）原子数的和求得的。
饱和化合物当只有1个碳原子时，连接的原子总数是4。
当存在2个碳原子时，连接的原子总数有6，如果该化合物不是饱和的，则连接的原子总数是4。
对于饱和的制冷剂，连接的原子总数如下：当C=1时，等于4；C=2时，等于6；......C=n时，等于2n+2.对于单个不饱和的和环状和的制冷剂，连接的原子总数如下：当C=2时，等于4；C=3时，等于6；.....C=n时,等于2n.2.1.5环状衍生物,在制冷剂的识别编号之前使用字母C.2.1.6在溴部分和全部代替氯的情况下,仍然采用同样的规则,但要在原来氯-氟化合物的识别编号后面加字母B以来溴(Br)的存在,字母B后的数字表示溴原子个数.2.1.7乙烷系同分异构体都具有相同的编号,但最对称的一种用编号后面不带任何字母来表示.随着同分异构体变得愈来愈不对称时,就应附加a、b、c等字母。

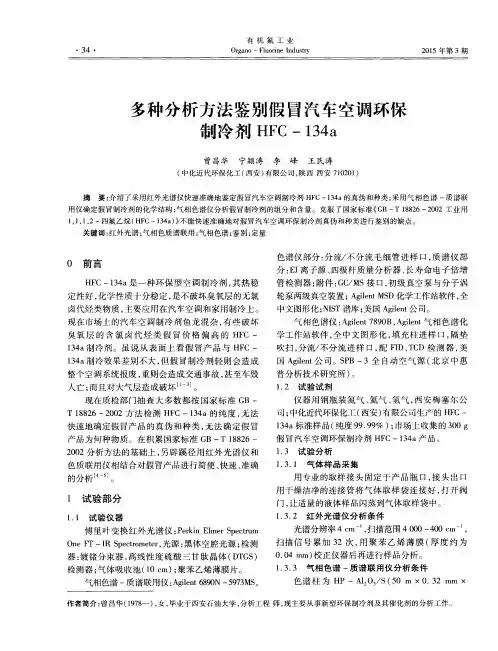

多种分析方法鉴别假冒汽车空调环保制冷剂HFC-134a
作者简介 ： 曾昌华 （ １ ９ ７ ８ 一） ， 女， 毕业于西安石油大学 ， 分析工程 师 ， 现主要从事新型环保制冷剂及其催化剂的分析工作 。 源自２ ０ １ ５年第 ３期
曾 昌华等 ・ 多种分析方法鉴别假 冒汽车空调环保制冷剂 Ｈ Ｆ Ｃ一１ ３ ４ ａ
・ ３ ５・
８ ｍ） ， 程序 升温 ： 起始温度 ７ Ｏ℃ ， 保持 ５ ｍｉ ｎ ；以
１ ． ３ ． １ 气体 样 品采集
快速 地确 定假 冒产 品 的真 伪 和种 类 ， 无 法 确 定假 冒
产 品为何 种物 质 。在积 累 国家 标 准 Ｇ Ｂ—Ｔ １ ８ ８ ２ ６—
２ ０ ０ ２分 析方 法 的基 础上 ， 另 辟 蹊径 用 红外 光 谱 仪 和 色质 联用 仪相 结合对 假 冒产 品进行 简便 、 快速 、 准确 的分 析 ］ 。
国Ａ ｇ ｉ ｌ ｅ ｎ ｔ 公 司 。Ｓ Ｐ Ｂ一３全 自动 空 气 源 （ 北 京 中 惠
普分 析技 术研究 所 ） 。
１ ． ２ 试验 试剂
仪器 用 钢瓶 装 氮气 、 氦气 、 氢气 ， 西 安 梅 塞 尔公 司； 中化 近代环保化工 （ 西安） 有 限公司生产 的 Ｈ Ｆ Ｃ一 １ ３ ４ ａ 标 准样 品（ 纯度 ９ ９ ． ９ ９ ％） ； 市场上 收集 的 ３ ０ ０ ｇ 假 冒汽 车空调 环保 制冷剂 Ｈ Ｆ Ｃ一１ ３ ４ ａ 产品。 １ ． ３ 试验 分析
１ ０￣ Ｃ ／ ｍ ｉ ｎ 升温至 １ ４ ０℃， 保持 ８ ｍ ｉ ｎ ， 载气高纯氦流 量１ ． ０ ｍ ｌ Ｍｍ ｉ ｎ ， 进样 口温度 １ ５ ０℃ ， 分流比 １ ５： １ ， 进 样量 ０ ． ６ ｍＬ 。 四极杆 质量 分析器 温度 １ ５ ０℃ ， 传 输 温度 １ ５ ０ ｏ Ｃ， Ｅ Ｉ 离 子源 温 度 ２ ３ ０℃ 、 电子 轰 击 能 量
制冷剂R22实验【假货判断】
制冷剂R22实验【假货判断】
R22：二氟一氯甲烷，分子式：CHCLF2。
是一种制冷剂，在常温下为无色，近似无味的气体，不燃烧、不爆炸、无腐蚀，毒性比R12略大。
R22安全分类为A1，加压可液化为无色透明的液体。
R22 是一种低温制冷剂，可得到-80℃的制冷温度；化学稳定性和热稳定性均很高，特别是在没有水份存在的情况下，在200℃以下与一般金属不起反应；在水存在时，仅与碱缓慢起作用。
但在高温下会发生裂解。
【假货判断】最简便的办法
（视频来源网络）
分析：R22即CHCLF2是一种纯净物纯度最少达百分之九十九以上；目前市场假冒的R22含有一氯甲烷等其他腐蚀性强的物质，比例很高。
一氯甲烷有很强的腐蚀性，会对制冷机组的压缩机造成严重腐蚀，从而导致压缩机报废。
提醒：现在造假手段很多令人防不胜防，大家采购千万不要贪图小便宜一定要购买有知名度的大品牌。
譬如巨化，杜邦等等。
关于制冷快报：“制冷快报”是制冷、空调、行业最权威的媒体平台，致力于为制冷、空调、热泵企业及行业从业人员提供最新鲜、最快捷、最全面的信息资讯；同时向大家分享最实用、最前沿的制冷技术知识。
制冷剂辨识方法
制冷剂的辨别
0204
前
言
制冷剂俗称雪种，它是制冷系统的“血液”，是
一种易被压缩和汽化的物质，制冷剂的好坏严重
影响制冷系统的性能和稳定性。如果制冷剂纯度
不高或混有空气等杂质，在压缩机运行的情况下
与冷冻油（温度超过闪点燃点）混合后极有可能
压缩机烧毁甚至发生爆炸，存在重大质量和安全
一、新购买制冷剂真伪辨识
3重量真假判断法:杂牌冷媒个体间重量差异明显！
一、新购买制冷剂真伪辨识
4 压力判别法：测出压力和环境温度对比，不符的有可能是假制冷 剂。（测出冷媒压力与室外环境温度差别在2℃以内为合格）
R410A冷媒环温30度 测得冷媒罐压力。
一、新购买制冷剂真伪辨识
5、整机性能测试对比
2、回收制冷剂辨识
方法二：用专业仪器设备进行检测
成分 纯度 水份 不凝性气体 杂质 酸度 总氯含量等
2、回收制冷剂辨识
方法三：已经灌注进入制冷系统时， 则，进行整机性能测试对比
假冒产品能耗很高、制冷量不能满足要求
四、制冷剂罐的安全存储
四、制冷剂罐的安全存储
低于 52℃储存. 不可阳光直晒或者靠近超过 52 ℃的热源 贮存在阴凉、通风、干燥的地方，不得靠近热 源，严禁日晒雨淋； 不得与易燃, 易氧化的物质储存在一起, 包括 氧气； 不可以捶打阀门或者卸压部件 容器不宜水平放置 装有制冷剂的钢瓶为带压容器，在装卸运输过 程中必须戴好安全帽，严禁撞击，拖拉，摔落和 直接曝晒。
操作人员安全防护装置： 手套 护目镜 面罩
警 告
警告1： 制冷剂泄漏在密闭空间或者地势 很低的地方时 由于制冷剂浓度高导致氧气浓度 低 操作人员有窒息死亡危险
