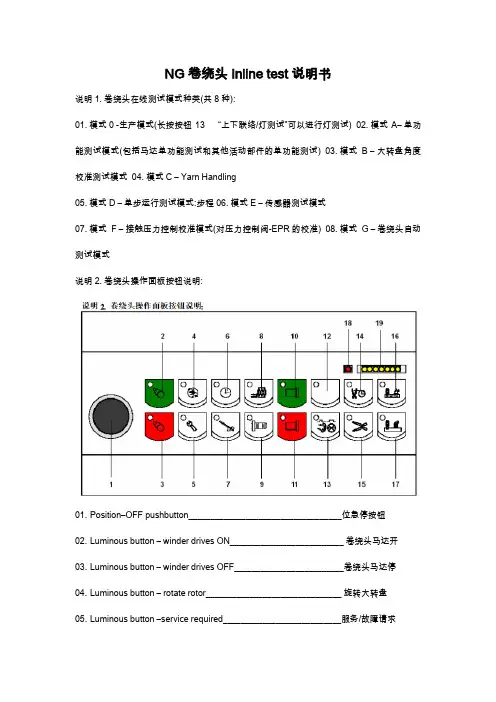

巴马格卷绕头说明书NG卷绕头Inline test说明书说明1. 卷绕头在线测试模式种类(共8种): 01. 模式 0 -生产模式(长按按钮13 “上下联络/灯测试”可以进行灯测试) 02. 模式A–单功能测试模式(包括马达单功能测试和其他活动部件的单功能测试) 03. 模式B –大转盘角度校准测试模式 04. 模式C – Yarn Handling05. 模式D –单步运行测试模式:步程 06. 模式E –传感器测试模式07. 模式F –接触压力控制校准模式(对压力控制阀-EPR 的校准) 08. 模式G –卷绕头自动测试模式说明2. 卷绕头操作面板按钮说明:01.Position–OFF pushbutton_________________________ __________位急停按钮02.Luminous button – winder drives ON____ ______________________ 卷绕头马达开03.Luminous button – winder drives OFF___ ______________________卷绕头马达停04.Luminous button – rotate rotor_________ ______________________ 旋转大转盘05.Luminous button –service required_________________________ __服务/故障请求06.Luminous button – winding time________ ______________________卷绕时间/手动落筒07. Luminous button – winder ready for string –up___________________ 卷绕头生头准备08. Luminous button – retract / extend push–off device_______________推出装置推出/退回09. Luminous button – clamp / release chuck__ _____________________ 卡盘涨筒/松筒10. Luminous button –godets ON_______________________________导丝盘开11. Luminous button – godets OFF__________ ____________________导丝盘停12. Luminous button – spare________________ ___________________备用13. Luminous button – communication / lamp t est___________________ 上下联络/灯测试14. Luminous button – cut yarn after certain p eriod of time____________定时后切丝15. Luminous button – cut all yarn__________ _____________________切断所有的丝16. Luminous button – call doffer / cancel doffe r call_________________ 呼叫/取消落筒呼叫17. Luminous button – enable / lock doffer serv ice__________________ 启用/锁定落筒服务18. LED – watchdog_______________________ ___________________ 看门狗19. LEDs – operator call___________________ _______________ 请求操作说明3. 按键与测试模式的关系:长按按钮3 5 秒后，面板所有指示灯闪烁，此时请在5 秒钟内选择一种模式，否则5 秒以后，自动退到MODE 0(生产模式)，另外，位急停按钮动作时也会退到MODE 0。

第一节测试模式A (MODE A，单功能测试模式)操作说明：1．进入模式选择状态后,请按按钮2 即进入测试模式A。

进入测试模式A后指示灯19会每隔几秒闪一下，闪一下代表：“1=MODE A”注：模式A 状态下用户可以直接进行操作，但是由于没有任何指示灯的引导，所以用户必须严格按照后面的说明进行操作；为安全起见，在测试操作过程中请不要随便动作急停按钮。

3. 进入模式A 后,GUIDE PC 机显示屏上会显示相应信息，并且在测试过程中如果故障指示按钮灯5闪烁，说明此步骤功能存在故障或有误操作，故障信息也会立刻显示在电脑上。

另外还需说明，所有面板按钮在测试状态下不一定代表它们本来所代表的含义。

4．具体操作步骤说明：1）大转盘测试（rotor）：长按大转盘旋转按钮4 大转盘就以最大的速度旋转，旋转的最大位置是下一个卷绕位置。

2）捕丝装置测试(catching device)：每按一次手动落筒按钮 6 ，捕丝装置就按照抓丝的四个位置（home position原位– catch yarn 抓丝– yarn transfer 传递交丝– release yarn 放丝)循环动作。

3）推出装置测试（push–off device）：每按一次推出装置推出/退回按钮8 ，推出装置就会来回执行推出或退回动作。

4）生头装置测试（string-up device）：每按一次生头按钮7 ，生头装置就会来回执行抬起和落下的动作。

5）卡盘松/涨筒测试（clamping device）：每按一次卡盘松筒/涨筒按钮9 ，卡盘就会交替执行松/涨筒的动作。

6）丝筒保护板测试（movable protection shield）：每按一次导丝盘停止按钮11 ，保护板就会交替执行伸出/收回的动作。

7）底部切换装置(尾丝杆) 测试（bottom transfer unit）：每按一次上下联络按钮13 ，底部切换装置就会交替执行甩出/收回的动作。

8) 横动箱（旋转机构动程气缸/大动程）测试（traverse housing stroke cylinder of swivel mec hanism / large stroke）：每按一次切丝按钮15 ，横动箱就会交替执行大动程的抬起和放下动作。

9) 横动箱（BOX气缸/小动程）测试（traverse housing box cylinder / small stroke）：每按一次落筒服务按钮17 ，横动箱就会交替执行小动程的抬起和放下动作，即BOX气缸伸出/ 缩回。

10）卷绕头马达测试（test of winder drives）：马达测试包括卡盘1、卡盘2、横动单元、压辊。

为了避免无意识地启动，设计上要求任何马达的启动都需要两个按钮同时操作。

一旦马达开始运行，它将以慢速运行，如果运行着的马达的相应按钮再次被操作，它将加速到生产频率。

在按下马达开按钮2 的同时不松手，再操作如下按钮即可启动相应的马达：A．导丝盘开按钮10用于启动卡盘1（chuck1）。

B．备用按钮12 用于启动卡盘2（chuck2）。

C．定时切丝按钮14 用于启动横动拨叉（traverse unit）。

D．呼叫落筒按钮16 用于启动压辊（pressure roll）。

注：马达停止按钮 3 用来停止所有运行的马达。

为了限制卡盘空转时间并且为了安全，3分钟后卡盘马达被强迫停止，其它卷绕头马达在10分钟后被强迫停止。

注：马达运行状态说明第二节测试模式B(MODE B，大转盘角度校准测试模式)操作说明：在测试模式B下，大转盘角度能够被校准。

更换或维修resolver和rotor后，角度校准是必须要做的。

1．进入模式选择状态后,请按按钮4即进入测试模式B。

之后指示灯19会每隔几秒闪两下，闪两下代表：“2=MODE B”进入模式B后,GUIDE PC 机显示屏上会显示相应信息，并且在测试过程中如果故障指示按钮灯 5 闪烁，说明此步骤功能存在故障或有误操作，故障信息也会立刻显示在电脑上。

4．具体操作步骤说明如下（本操作步骤必须按顺序执行，否则无效）1）卡盘1和卡盘2的区分方法：卡盘1和卡盘2的区分是根据旋转导线架（3）上的铜螺栓的数量来区分的，紧邻一个铜螺栓（1.1）的电机线（1）所连的卡盘为卡盘1；紧邻两个铜螺栓（2.1）的电机线（2）所连的卡盘为卡盘2。

2）旋转大转盘到0º位置(即卡盘1在上面)方法1:长按按钮4 ,直到卡盘1在上面位置,通过专用工具BM_L–27327 来校准转盘的正确位置(0º)。

方法2：在卷绕头的后边有一个白色按钮20，按下此按钮可以释放大转盘的刹车。

按下此按钮，通过用手来盘大转盘使卡盘1转到上面, 并且用专用工具BM_L–27327来校准转盘的正确位置(0º)。

按过按钮20后就等于执行了急停动作, 所以按钮5会闪烁。

3）模式B下按钮10 和12 是常亮的，当卡盘1在0º时（上面）按下按钮10，按钮10的指示灯便会灭掉，表示卡盘1的位置参数已经存在缓存中，然后把卡盘1转到180º（下面）按下按钮12 ，按钮12的指示灯便会灭掉，表示卡盘2的位置参数已经存在缓存中，这时按钮 16 和按钮17 的指示灯同时闪烁，最后同时按下按钮16 和按钮17 ，按钮16和按钮17的指示灯便会常亮，此时软件开始验证卡盘1和卡盘2的校验参数的正确性，当验证程序顺利通过，除了按钮16和按钮17的指示灯灭掉外，其它所有指示灯将同时闪烁5秒（表示软件正在向角度变送器中存储角度校验数据），然后程序自动退出在线测试状态，回到生产状态，此时存储数据完成。

4）如果大转盘校准失败，GUIDE 电脑将会显示一个错误信息，测试模式B将自动重新开始，所有的校准步骤必须全部重来一遍。

第三节测试模式C捕丝动作(MODE C，Yarn Handling)操作说明：卡盘要在0º位置。

按钮6 和7 亮。

按动按钮6 后，捕丝动作连续执行一个周期。

每按一次按钮7 捕丝动作就按顺序执行一步。

第四节模式D(MODE D，单步运行测试模式)操作说明：1．进入模式选择状态后,请按按钮8 “推出装置推出/退回”即进入测试模式D。

2．进入模式D后指示灯19会每隔几秒闪四下，闪四下代表：“4=MODE D”3．在模式D中，所有程序、控制顺序和连锁与卷绕头标准运行时是相同的。

但是，在卷绕步程的每步完成后都有一个停顿，随后“服务/故障请求”按钮5 的按钮灯会闪烁，为了进入下一步操作，我们必须按下这个按钮。
