巴马格SW46卷绕机绊丝成因探
第 1 页 共 1 页
巴马格SW46卷绕机绊丝成因探
1 引起绊丝的设备因素1、1 导轨间隙是否合适导轨是横动
导丝器(俗称兔子头)的运行轨道,其间隙过松或过紧,直接影响横
动导丝器的运行状况。当导轨定位销松动引起导轨间隙过大,横动
导丝器在换向过程中产生较大的跳动而导致绊丝,间隙过小会加速
导丝器的磨损。导轨间隙的误差达到或超过0、1～0、2mm时,就
容易产生绊丝。导轨间隙调整有专用调节定规,不能凭借目测或随
意调节。
1、2 横动导丝器和导轨磨损情况横动导丝器和导轨的长时
间运行,会产生一定程度磨损,特别是导轨两端(横动导丝器换向处)
和横动导丝器的底座较为严重,产生一定形变。生产过程中,横动
导丝器的跳动幅度较大,在换向时易产生瞬间的径向位移而造成绊
丝。因此,生产中最好能进行周期性检查,并择差更换。根据生产
实践来看,横动导丝器的检查周期根据品种,线密度250dtex在
15～25天,165dtex在25～35天比较合适;导轨可根据生产运行情
况,2～4个月进行一次检修。
1、3 主槽辊和辅助槽辊是否同步由于没有导丝盘,SW46卷绕
机通过辅助槽辊不同的槽深来调节和补偿全动程上的长度变化,起
匀衡张力的作用。主槽辊(俗称换向轴)和辅助槽辊径向和轴向位
置调节误差会导致两者间的不同步,造成丝束相对于辅助槽辊的超
前或滞后,丝束滑出深槽,引起张力波动导致绊丝。径向和轴向位
第 1 页 共 1 页
置通过专用定规来调节,安装同步带时一般误差在1～2齿,否则需
要重新调节同步。实际生产中可以用数字频闪仪对槽辊全动程上
丝束运行状况进行检查和调节。
1、4 摩擦辊、辅助槽辊和卡盘轴的状况摩擦辊、辅助槽辊
和卡盘轴(卷绕轴)对POY成型起到决定性的作用。日常生产中,摩
擦辊和辅助槽辊的光洁平整度差,表面有划伤或磨损,会引起运转
过程中丝束抖动加剧而偏离正常运动轨迹;轴承性能的下降,会导
致摩擦辊和卡盘轴之间的平行度不良,引起辊子跳动和相对滑移,
这些因素均会引起绊丝。因此在平常的保养和大修时,要注意各辊
的保养和维护,特别注重检查轴承有无噪音和间隙。摩擦辊和卡盘
轴之间的平行度小于0、15mm。
1、5 卷绕机自身的振动SW46卷绕机的机械速度在2500～
6000m/min,各部分均是高速运转件,精度很高,任何部件安装精度
不够或动平衡有问题,都会引起整个机身的振动,横动导丝器在运
行中易产生瞬间轴向和径向跳动及丝条抖动,使丝条偏离原来的轨
迹而引起绊丝。一般情况下,纺速在3000～3500m/min时,机身振
动应在200μm/s以下。
1、6 丝道的影响纺丝过程中导丝器起到稳定丝条运行,减小
张力波动的作用。如果丝道调整不当,会导致丝束集束性能的下降
和运行状况的不稳定,张力波动加剧,容易引起丝束瞬间跳动而偏
离原有轨迹形成绊丝。2 引起绊丝的工艺因素2、1 接触压力的
大小SW46-1S-900/6型卷绕机,其卡盘轴是从动的,卷绕成型是通
第 1 页 共 1 页
过摩擦辊与卷绕筒子间的摩擦来实现的。根据卷绕成型不同阶段
设计了阶段接触压力,使丝条得到保护及有良好的成型。正常卷绕
和绕底层丝时的接触压力是不能直接设定的,而是通过调节P2和
P3压力表值来实现。实际接触压力是卷绕头自身重量与压空作用
气缸产生反作用力的差值。正常卷绕和绕底层丝时的实际接触压
力控制在11105～13105Pa和8105～10105Pa比较合适,过大时会
引起丝饼卷装硬度大,单丝受过度挤压而滑出丝饼端面形成绊丝;
过小时则会引起丝束在换向时压力不足,在惯性作用下甩出端面导
致绊丝。生产中,通过P2和P3值的调整并使用弹簧秤进行测量修
正,根据规格品种的不同来调节不同的接触压力,以防范绊丝的产
生。通常,P2表值在0、325～0、365MPa间,P3表值比P2大0、
01～0、02MPa。
2、2 超喂是否合适SW46卷绕机设置了槽辊速度对于摩擦辊
速度(卷绕速度)的超喂,是为补偿丝条长度和调节张力。超喂值的
大小决定了卷绕角的大小。超喂过大,横动导丝器往复速度越快,
丝束在换向时惯性越大,容易甩出卷装端面而形成绊丝;超喂值过
小一般不会导致绊丝,只会出现成型不良。日常生产中,对于不同
品种应有不同的超喂值,线密度为125dtex、165dtex、250dtex时,
超喂在1、3%～3、5%、2、5%～4、0%、3、5%～6、0%时比较合
适。
2、3 干扰参数的影响SW46卷绕机采用随机卷绕,即在摩擦
驱动辊线速度不变的情况下,卷绕筒子的转速随直径的增大而下
第 1 页 共 1 页
降。干扰参数的设置是为了避免卷绕比为整数,防止叠丝的产生,
它包括干扰振幅H(%)和干扰频率N(r/min)。干扰振幅和干扰频率
过大均会导致绊丝的出现,一般要满足以下一个经验公式:2HN≤20
生产品种线密度小时,H值要适当减小,卷绕速度增加时,也要
减小H值,适当增加N值。生产中H值一般控制在0、8%～1、5%,N
在10～15r/min。
2、4 品种引起的绊丝一般说来,生产常规品种时不会因为品
种的不同而导致绊丝,一些特殊品种如色丝、异型截面丝等,会出
现细小的单丝绊丝。在这种非常规品种纺丝中,丝条性能发生变化,
丝与丝的摩擦系数下降,如果油剂不能满足良好抱合性能的要求,
将出现因单丝抱合不良而产生的单丝绊丝。生产黑色丝时也出现
过这种类型的绊丝,经过测试发现,丝与丝的摩擦系数比常规白丝
有较大的降低(见表1),生产品种均为125dtex/36f。表1 白丝和
黑丝的摩擦系数对比白 丝黑 丝丝与丝0、216
60、1952丝与陶瓷0、367
10、3777表1中,黑丝相对于白丝,丝与陶瓷的摩擦系数基本
相同,而丝与丝的摩擦系数则有较大的降低,只有0、1952,而高速
纺丝要求在0、2～0、34之间。较低的摩擦系数导致单丝间抱合
性能下降而出现绊丝。通过油剂浓度和上油率的调节可以弥补不
足,避免绊丝的出现。因此在生产非常规品种的过程中,应注重油
剂性能的优化。3 结 语工艺或原料原因引起的绊丝一般是多锭
第 1 页 共 1 页
位,日常生产过程中更多的是通过卷绕机性能的检查和提高来消除
绊丝的出现,最好能定期对卷绕机检
纺丝工考试：纺丝工考试_1.doc
纺丝工考试：纺丝工考试 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、单项选择题 组件起始压力是指（ ）。
A.组件上机后的压力 B.组件上机30分钟后的压力 C.组件上机1小时后的压力 D.组件上机2小时后的压力 本题答案： 2、判断题 侧吹风主风道压力偏大，应调小风机旁通风门的开启度。
本题答案： 3、判断题 新风和回风的使用比例会引起侧吹风温度的波动。
本题答案： 4、判断题 脉冲输送器工作时压空通断是间隙的，输送切片也是间隙的。
本题答案： 5、单项选择题 灰尘进入喷丝孔后，不可能造成的问题有（ ）。
A.堵孔 B.飘单丝 C.绊丝 D.毛丝 本题答案：姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------6、单项选择题顺时针旋转接触压力调节阀，接触压力（）。
A.上升B.下降C.不变D.变化本题答案：7、单项选择题纺丝温度的控制范围是（）。
A.286～295℃B.295～305℃C.265～285℃D.200～265℃本题答案：8、判断题组件组装前应该用压空吹扫组装部件。
本题答案：9、单项选择题热辊冷却油站使用的介质是（）。
A.油B.水C.联苯醚D.乙醇本题答案：10、判断题旋转喂料阀工作时，只要通过调整叶轮转速，就可以控制送料速度。
本题答案：11、单项选择题螺杆挤压机转速反馈控制系统的基本原理是（）。
A.通过温度控制压力B.通过转速控制压力C.通过压力控制温度D.通过转速控制温度本题答案：12、问答题简要叙述卷绕控制系统主要功能和作用。
纺丝工考试：纺丝工考试测试模拟考试练习.doc
纺丝工考试：纺丝工考试测试模拟考试练习 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、单项选择题 当干切片含水率过高时，不可能出现的问题是（ ）。
A.组件压力高 B.毛丝 C.飘丝 D.染色不匀 本题答案： 2、单项选择题 锭子轴刹车过快会引起（ ）。
A.绊丝 B.凸肩 C.螺旋边 D.叠丝 本题答案： 3、判断题 侧吹风室送风不均匀，会产生纤维张力波动。
本题答案： 4、判断题 液相热媒膨胀槽采用液位低报联锁保护。
本题答案： 5、单项选择题 长丝生产中，纺丝侧吹风湿度一般为（ ）。
A.100％ B.80％左右姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------C.40％左右D.20％左右本题答案：6、判断题组装好的组件对存放环境的要求不高。
本题答案：7、判断题绊丝出现在卷绕丝饼的端面，部分丝脱离正常的卷绕轨迹。
本题答案：8、多项选择题母粒添加装置开车前，必须要检查确认的项目有（）。
A.母粒质量B.控制系统C.添加比例D.料仓料位本题答案：9、单项选择题纺丝泵供量的定义是（）。
A.计量泵每个出丝孔单位时间内输送的熔体的重量B.计量泵所有出丝孔单位时间内输送的熔体的重量总和C.计量泵单位时间内输送的熔体重量总和D.纺丝每个头单位时间内输送的熔体的重量本题答案：10、单项选择题某POY生产线生产产品200吨，共使用纸管15000只，则纸管消耗为（）。
A.57只/tB.75只/tC.72只/tD.60只/t本题答案：11、单项选择题冷冻机组主要构成不包括（）。
纺丝工考试：纺丝工考试考试卷及答案模拟考试卷.doc
纺丝工考试：纺丝工考试考试卷及答案模拟考试卷 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、单项选择题 经分子筛系统冷冻后，新风温度控制标准是（ ）。
A.24℃ B.12℃ C.12℃ D.24℃ 本题答案： 2、单项选择题 某卷绕机的横动导丝器横动凸轮每转横动导丝器往复一次，若横动导丝器横动凸轮的转速为1500r/min ，横动导丝器动程为0.12m/DS ，卷绕速度为3200m/min ，则卷绕角为（ ）。
A.5.85 B.6.26 C.6.46 D.7.05 本题答案： 3、判断题 纺丝设置缓冷加热区的目的是为了延缓丝条冷却速率。
本题答案： 4、判断题 产品断裂强度高，长丝在加工过程中容易断头。
本题答案： 5、单项选择题姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------直接纺熔体输送物质是（）。
A.水B.PET熔体C.PET切片D.液相热媒本题答案：6、单项选择题油剂中的主要有效成份是（）。
A.表面活性剂B.抗氧化剂C.抑菌剂D.平滑剂本题答案：7、问答题纤维油剂含量异常的原因有哪些？本题答案：8、单项选择题油剂现场槽温度高于工艺要求值，调整方法（）。
A.提高槽的液位B.加大冷冻水流量C.降低槽的液位D.减少冷冻水流量本题答案：9、判断题罗茨风机出风口漏风会引起罗茨风机喘振，导致风压偏大。
本题答案：10、问答题已知某长丝生产线生产A级品为38吨，B级品为2吨，C级品为0.5吨，丝饼含油水率为1%，每吨产品熔体消耗为1025kg/kg，求该生产线的废丝排放量。
纺丝工考试：纺丝工考试考试资料模拟考试卷_0.doc
纺丝工考试：纺丝工考试考试资料模拟考试卷 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、判断题 液相热媒膨胀槽采用液位低报联锁保护。
本题答案： 2、多项选择题 不影响分子筛硅胶使用寿命的介质为（ ）。
A.水汽 B.油雾 C.灰尘 D.气源压力 本题答案： 3、多项选择题 螺杆挤压机环节堵料不可能的原因是（ ）。
A.进料速度太快 B.温度太低 C.减速箱油位太低 D.进料口冷却循环流量太大 本题答案： 4、多项选择题 螺杆挤压机螺杆安装的要点包括（ ）。
A.螺杆轴上的键要和驱动轮上的键槽相啮合 B.不允许强迫驱动螺杆 C.螺杆必须推到位 D.安装螺杆时必须封闭进料口姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：5、问答题简述切片需要预结晶的原因？本题答案：6、单项选择题纺丝生产线首次开车，计量泵的启动方式为（）。
A.同时盘动，同时启动B.逐一盘动，同时启动C.逐一盘动后启动D.同时盘动，逐一启动本题答案：7、判断题母粒添加装置开车后，必须要检查搅拌状况，搅拌不匀会引起产品色差。
本题答案：8、单项选择题卷绕机使用速度是其设计速度的（）左右为宜。
A.100%B.80%C.50%D.40%本题答案：9、判断题真空煅烧清洗过程中，真空炉应保持密封，不能漏入空气。
本题答案：10、判断题在纺丝放流时，有一束丝颜色始终发黄，需要更换计量泵。
本题答案：11、单项选择题图表类型为二维图的是（）A.直方图B.散点图C.排列图D.因果分析图本题答案：12、判断题冷冻机组制冷压力偏低主要是氟利昂的量太多引起的。
影响卷绕成形的因素及其对策

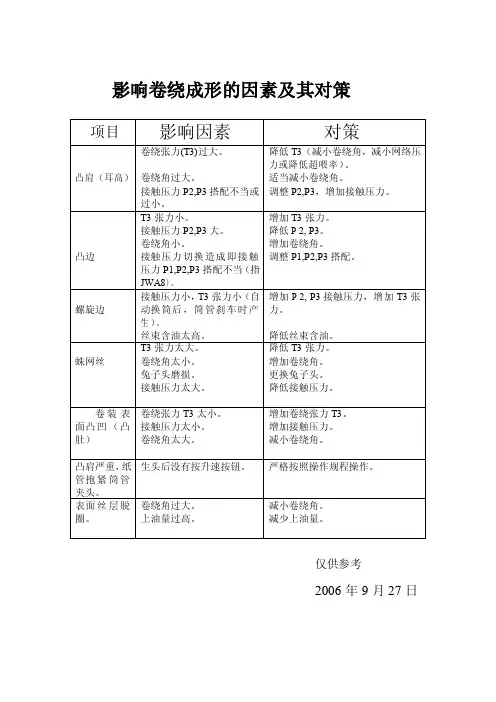

影响卷绕成形的因素及其对策仅供参考
2006年9月27日项目影响因素
对策凸肩（耳高）卷绕张力(T3)过大。
卷绕角过大。
接触压力P2,P3搭配不当或过小。
降低T3（减小卷绕角，减小网络压
力或降低超喂率）。
适当减小卷绕角。
调整P2,P3，增加接触压力。
凸边T3张力小。
接触压力P2,P3大。
卷绕角小。
接触压力切换造成即接触压力P1,P2,P3搭配不当（指
JWA8）。
增加T3张力。
降低P 2,P3。
增加卷绕角。
调整P1,P2,P3搭配。
螺旋边接触压力小，T3张力小（自动换筒后，筒管刹车时产生）。
丝束含油太高。
增加P 2,P3接触压力，增加T3张力。
降低丝束含油。
蛛网丝T3张力太大。
卷绕角太小。
兔子头磨损。
接触压力太大。
降低T3张力。
增加卷绕角。
更换兔子头。
降低接触压力。
卷装表
面凸凹（凸
肚）卷绕张力T3太小。
接触压力太小。
卷绕角太大。
增加卷绕张力T3。
增加接触压力。
减小卷绕角。
凸肩严重，纸管抱紧筒管
夹头。
生头后没有按升速按钮。
严格按照操作规程操作。
表面丝层脱圈。
卷绕角过大。
上油量过高。
减小卷绕角。
减少上油量。
纺丝工考试：纺丝工考试考考试(最新版).doc
纺丝工考试：纺丝工考试考考试（最新版） 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
l 卷绕控制系统主要功能和作用一般包括（ ）。
A.设定工艺参数 B.查询故障 C.查询生产数据 D.启停卷绕设备 本题答案： 6、单项选择题 不会引起飘单丝的因素是（ ）。
A.组件压力偏低 B.组件过滤层击穿 C.泵供量过大 D.熔体温度过高 本题答案： 7、单项选择题 侧吹风室的吹风窗一般由多孔钢丝网和蜂窝板构成，主要作用是（ ）。
A.调节侧吹风风温和湿度 B.调节风量 C.使侧吹风层流化，均匀 D.阻滞侧吹风，防止风速过大，引起丝条摇晃 本题答案： 8、多项选择题 油轮断油的可能原因包括（ ）。
A.油藻增多，影响油轮上油 B.油剂泵故障姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------C.管道堵塞或泄露D.油盘漏油本题答案：9、判断题组件的压力波动会影响产品的质量。
本题答案：10、判断题纺丝计量泵开停不会影响螺杆挤压机出口压力波动。
本题答案：11、判断题熔体特性粘度的波动会引起螺杆挤压机出口压力波动。
本题答案：12、判断题螺杆挤压机开车时，螺杆转速越快环节堵料的可能性越小。
本题答案：13、单项选择题造成FDY产品的断裂伸长变大主要原因是（）。
A.卷绕张力变大B.熔体温度太高C.拉伸温度太大D.定型温度变大本题答案：14、单项选择题不属于汽相热媒炉加热主回路器件的是（）。
A.固态继电器B.开关保险C.温控仪D.加热棒本题答案：15、单项选择题会造成产品的断裂伸长变小主要原因是（）。
绕丝堵塞原因分析及疏通机理
绕丝堵塞原因分析及疏通机理摘要：绕丝防砂油井比例很高，生产一段时间后，容易出现液量逐渐降低现象，这是由于绕丝堵塞造成的。
本文系统分析了绕丝堵塞的原因和疏通绕丝的机理，并通过一些实例，分析其疏通效果，总结出疏通绕丝的操作要点，以期通过绕丝疏通实现油井的产量回升。
关键词：绕丝堵塞疏通机理引言在胜利油田，绕丝防砂是最主要的防砂方法之一，该工艺以适用性强，防砂有效期长，防砂效果较好，成本适中、技术比较成熟等优点，深受胜利人的喜爱，多年来为胜利油田防砂稳产做出了巨大贡献。
但由于多种原因的影响，在某些井上出现了液量下降等问题，影响了油井的生产。
为解决此类问题我们对数十口液量下降井进行了系统分析，找到了液量下降的原因，进而采取了挤液疏通的办法，取得了较好的效果。
1 绕丝堵塞问题的提出绕丝防砂井生产初期产量较高，随着生产时间的延长部分井出现产液量和产油量逐渐下降的现象，这是绕丝外部被细小颗粒堵塞的结果，而且越来越严重，造成供液差的假象。
遇到这种问题通常的做法是上作业检换绕，由于拔绕换绕施工比较复杂，占井周期较长一般在7-8天，而且施工过程中，也难免对地层进行污染。
为尽量减少作业工作量，控制作业成本，对这部分井的生产情况及产量下降过程进行了认真分析，力求找到不拔绕丝治理绕丝堵塞的对策。
2 造成绕丝堵塞的原因分析2.1 下绕前地层处理不彻底（1）出灰浆井没有将近井地带的灰浆排出，下绕丝后灰浆将绕丝从外部糊死，造成供液差的假象；（2）对地层特性认识不够，对地层出砂状况了解不够，采取方法不完善。
2.2下绕前井筒处理不好（1）下绕前井筒内处理不干净，下绕时井筒内的压井液经绕丝过滤，井筒内的悬浮物将绕丝缝隙全部或部分堵塞；（2）井筒外溢时没有采取相应的压井、洗井或灌液措施，而是强行下绕，致使地层喷吐物堵塞绕丝；2.3 绕丝的选择问题（1）选择绕丝主要根据地层出砂的粒度中值来选择绕丝的筛缝的，如果选择不当，就不会起到很好的防砂效果。
纺丝工考试：纺丝工考试考考试题(最新版).doc
纺丝工考试：纺丝工考试考考试题（最新版） 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、单项选择题 空调风的组成不可能是（ ）。
A.完全新风 B.完全回风 C.既有新风又有回风 D.既有侧吹风和又有卷绕风 本题答案： 2、判断题 空调系统回风的作用主要是为了节能。
本题答案： 3、多项选择题 干燥系统的运行条件的是（ ）。
A.干燥塔底无结块 B.电加热器完好 C.搅拌装置完好 D.控制部分完好 本题答案： 4、问答题 简述更换汽相热媒炉加热棒的操作要点。
本题答案： 5、多项选择题 在切片干燥过程中，造成切片含水率偏高的原因有（ ）。
A.干燥热风含湿量偏高姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------B.干燥停留时间过长C.干燥热风温度偏低D.干燥风量偏低本题答案：6、判断题空调机组主要由送风风机、回风风机、喷淋室组成。
本题答案：7、多项选择题当出现（）现象时，需要检查接触压力。
A.个别丝饼绊丝B.丝饼凸起C.丝饼成马鞍型D.丝饼硬度低本题答案：8、多项选择题罗茨风机风压不够的常用处理方法是（）。
A.调整旋转叶轮间隙B.清洁消漏出风口C.检查疏通进风口D.安全阀调校本题答案：9、单项选择题高速纺丝要求特性粘度中心值在0.63dL/g～0.68dL/g，波动值最好小于（）。
A.0.01dL/gB.0.05dL/gC.0.10dL/gD.0.20dL/g本题答案：10、多项选择题直接纺长丝停车时与聚酯装置的衔接操作正确的是（）。
影响卷绕合格率原因
卷绕报废原因：
1.张力不均报废：电芯螺旋、电芯打皱、电芯虚接、正负极漏料短路、极片张力不均跑偏卷制出电芯超出工艺要求、极片张力；
2.隔膜张力不均报废：隔膜打皱造成正负极接触短路、隔膜跑偏导致正负极接触短路、隔膜不齐造成短路；
3.极片接带情况报废：①标识胶与贴胶距离较远，单卷过后贴胶处没有卷进电芯内；②没有标识胶，导致卷出整支电芯报废；③接带不按工艺要求，卷绕过程中断带；④在小于3米范围内出现多个夹带且没做任何标记；
4.操作人员技能不熟练调机报废：①操作人员因为经验不足，不能准确判断出极片是否张力不均，隔膜是否张力不均；②操作人员不能熟练调试出适合极片的卷绕张力，造成大量调机报废。
整改措施：
1.对所有烘烤后张力不均极片退回前工序从新复卷处理后再下转到卷绕；
2.对张力不均隔膜立即停止使用，联系相关部门判定后隔离处置，成批进行退货处理；
3.将现有极片接带情况及时反馈到上工序，上工序对此问题进行整改优化极片质量；
4.加强卷绕机操作人员技能水平的系统培训，准确调试出极片卷绕时所用的张力，减少调机报废，加强对员工如何判断张力不均极片的宣导，减少因张力不均造成大批量报废。
卷绕制程不良改善案例分享美篇
卷绕制程不良改善案例分享美篇卷绕制程不良改善案例分享1. 引言卷绕制程是现代工业生产中常见的一种加工方式，通过卷绕机将线材、薄膜、纸张等材料卷绕成圆柱形或圆锥形产品。
然而，在实际操作中，卷绕制程常常面临各种不良问题，影响产品质量和生产效率。
本文将分享一些卷绕制程不良改善的案例，以期帮助读者更深入地理解卷绕制程的问题及解决方法。
2. 案例一：卷绕张力不均匀在某某公司的卷绕制程中，经常出现卷绕张力不均匀的问题，导致最终产品的圆度和张力控制不稳定。
经过分析，发现问题主要源自卷绕机的张力控制系统。
于是，工程师们对卷绕机进行了改进，增加了张力传感器，并优化了张力控制算法。
经过改进后，卷绕张力得到了有效控制，产品质量得到了显著改善。
3. 案例二：卷绕速度不匹配另一家公司的卷绕制程中，常常出现卷绕速度不匹配的问题，导致产品卷绕得不紧密或者不均匀。
经过现场检查和数据分析，发现是卷绕机的传动系统存在问题，导致各个辊子的转速不一致。
工程师们对传动系统进行了全面维护和调整，确保各个辊子的转速得到同步。
改进后，卷绕产品的均匀性和紧密度得到了明显提升。
4. 结论与展望通过以上案例的分享，我们可以看到，卷绕制程不良问题的解决需要系统的分析和全面的改进措施。
在实际操作中，工程师们需要充分了解卷绕机的工作原理和各个部件的作用，才能有针对性地进行改进。
未来，随着工业自动化技术的发展，相信卷绕制程的质量控制会得到进一步提升。
5. 个人观点作为一名从业多年的工程师，我深知卷绕制程的重要性和复杂性。
卷绕机作为生产线的关键设备，其稳定性和精度对产品质量有着直接的影响。
我们需要不断学习和实践，不断改进卷绕制程的技术和管理，以确保产品质量和生产效率的持续提升。
通过本文的深入探讨和案例分享，相信读者能对卷绕制程不良改善有更深入的认识，并在实际工作中能够更好地应对类似问题。
希望本文能为大家在卷绕制程领域的学习和工作提供一些帮助。
卷绕制程是一种常见的工业加工方式，通过将材料卷绕成圆柱形或圆锥形产品，可以应用于各种领域，如包装、纺织、印刷等。
