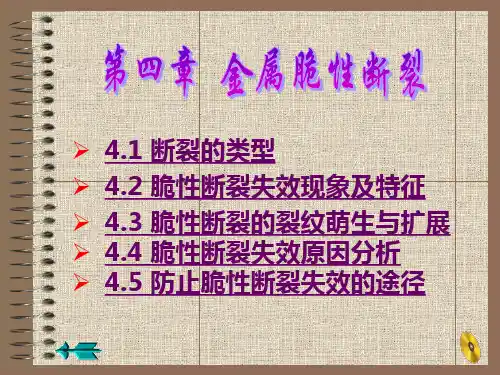

金属脆性断裂

金属脆性断裂
➢ 4.1 断裂的类型
➢ 4.2 脆性断裂失效现象及特征
➢ 4.3 脆性断裂的裂纹萌生与扩展 ➢ 4.4 脆性断裂失效原因分析 ➢ 4.5 防止脆性断裂失效的途径
磨损、腐蚀和断裂是机件的三种主要失效形 式,其中以断裂的危害最大。
对工程构件或机械零件而言其服役条件下可能 受到力学负荷、热负荷或环境介质的作用,有时 只受到一种负荷作用,更多的时候将受到两种或 三种负荷的同时作用。
通常,解理断裂总是脆性断裂,但脆性断裂不 一定是解理断裂,两者不是同义词,它们不是一 回事。
剪切断裂是金属材料在切应力作用下,沿滑移 面分离而造成的滑移面分离断裂,它又分为两类 :
一类为滑断(又称切离或纯剪切断裂),纯金 属尤其是单晶体金属常发生这种断裂;
另一类为微孔聚集型断裂,钢铁等工程材料多 为这种断裂类型,如低碳钢拉伸所致的断裂即为 这种断裂,是一种典型的韧性断裂。
这个判断方法对寻找脆性断裂源进而正确分 析失效原因是有实际意义的。
图4-2 锅炉钢板的解理断口
图4-3 爆炸破坏筒断口上出现的人字 形花样
2. 准解理断口
在某些脆性断口上,通过电子显微镜可看到 解理断裂的特征形貌,同时又伴随着有一定的 塑性变形痕迹,这种断口称为准解理断口。
断口中塑性变形痕迹所占比例就是划分解理 与准解理的大致依据。
沿晶断裂一般为脆性断裂,而穿晶断裂既 可为脆性断裂(低温下的穿晶断裂),也可以 是韧性断裂(如室温下的穿晶断裂)。沿晶断 裂是晶界上的一薄层连续或不连续脆性第二相、 夹杂物,破坏了晶界的连续性所造成,也可能 是杂质元素向晶界偏聚引起的。
应力腐蚀、氢脆、回火脆性、淬火裂纹、 磨削裂纹都是沿晶断裂。有时沿晶断裂和穿晶 断裂可以混合发生。
❖ 1962年7月澳大利亚金斯桥建成仅一年就突 然发生四根桥梁的脆性断毁; ❖ 1999年重庆綦江彩虹桥因焊接等质量问题 突然垮塌,造成40人丧生。 ❖ 1943年美国纽约的一个大型贮气罐在-12℃ 时发生脆断; ❖ 1944年美国俄亥俄洲煤气公司一台天然气 贮罐,在工作温度为-162℃下发生脆断; ❖ 1947年苏联几个大型石油贮罐在气温为43℃时发生脆断; ❖ 1972年波斯湾达斯岛的X-65级海底石油输 送管道使用几星期后就发生开裂;

金属材料失效分析1-断裂

金属材料失效分析1-断裂
断裂强度σf : 指原子面发生分离时所需要的真应力 大小。 T , f
一、理论断裂强度σm
1、定义:如果一个完整的晶体,在拉应力作用下, 使材料沿某原子面发生分离,这时的σf就是理论断 裂强度。
31
2、断裂强度计算
假设原子间结合力随原子间距按正弦曲线变化,
周期为λ, 则:
a0
m
sin
2 x
其中: σm理论断裂强度
试 样形 状
21
四、断口三要素的应用
根据断口三要素可以判断裂纹源的位置及宏观裂纹扩展方向 裂纹源的确定: ①利用纤维区,通常情况裂源位于纤维区的中心部位,因此找到纤维
区的位置就找到了裂源的位置; ②利用放射区形貌特征,一般情况下,放射条纹的收敛处为裂源位置; ③根据剪切唇形貌特征来判断,通常情况下裂纹处无剪切唇形貌特征,
而裂源在材料表面上萌生。
22
裂纹扩展方向的确定: ①纤维区指向剪切唇 ②放射条纹的发散方向 ③板状样呈现人字纹(chevron pattern)
其反方向为 源扩展方向
23
§3、断裂过程
裂纹形成 裂纹扩展:亚稳扩展(亚临界扩展阶段)
失稳扩展
24
裂纹形成的位错理论 (裂纹形成模型或机制) 1、位错塞积理论—stroh理论 2、位错反应理论—cottrel理论 3、位错墙侧移理论 4、位错交滑移成核理论 5、同号刃位错聚集成核理论
亚稳扩展:裂纹自形成而扩展至临界长度的过程 特点:扩展速度慢,停止加载,裂纹停止扩展
裂纹总是沿需要需要消耗扩展功最小的路径,条 件不同,亚稳扩展方式、路径、速度也各不相同 失稳扩展:裂纹自临界长度扩展至断裂 特点:速度快,最大可达声速; 扩展功小,消耗的能量小; 危害性大,总是脆断

金属的断裂条件及断口

金属的断裂条件及断口

金属的断裂条件及断口金属在外加载荷的作用下,当应力达到材料的断裂强度时,发生断裂。

断裂是裂纹发生和发展的过程。

1. 断裂的类型根据断裂前金属材料产生塑性变形量的大小,可分为韧性断裂和脆性断裂。

韧性断裂:断裂前产生较大的塑性变形,断口呈暗灰色的纤维状。

脆性断裂:断裂前没有明显的塑性变形,断口平齐,呈光亮的结晶状。

韧性断裂与脆性断裂过程的显著区别是裂纹扩散的情况不同。

韧性断裂和脆性断裂只是相对的概念,在实际载荷下,不同的材料都有可能发生脆性断裂;同一种材料又由于温度、应力、环境等条件的不同,会出现不同的断裂。

2. 断裂的方式根据断裂面的取向可分为正断和切断。

正断:断口的宏观断裂面与最大正应力方向垂直,一般为脆断,也可能韧断。

切断:断口的宏观断裂面与最大正应力方向呈45°,为韧断。

3. 断裂的形式裂纹扩散的途径可分为穿晶断裂和晶间断裂。

穿晶断裂:裂纹穿过晶粒内部,韧断也可为脆断。

晶间断裂:裂纹穿越晶粒本身,脆断。

机器零件断裂后不仅完全丧失服役能力,而且还可能造成不应有的经济损失及伤亡事故。

断裂是机器零件最危险的失效形式。

按断裂前是否产生塑性变形和裂纹扩展路径做如下分类。

韧性断裂的特征是断裂前发生明显的宏观塑性变形,用肉眼或低倍显微镜观察时,断口呈暗灰色纤维状,有大量塑性变形的痕迹。

脆性断裂则相反,断裂前从宏观来看无明显塑性变形积累,断口平齐而发亮,常呈人字纹或放射花样。

宏观脆性断裂是一种危险的突然事故。

脆性断裂前无宏观塑性变形,又往往没有其他预兆,一旦开裂后,裂纹迅速扩展,造成严重的破坏及人身事故。

因而对于使用有可能产生脆断的零件,必须从脆断的角度计算其承载能力,并且应充分估计过载的可能性。

. 金属材料产生脆性断裂的条件(1)温度任何一种断裂都具有两个强度指标,屈服强度和表征裂纹失稳扩散的临界断裂强度。

温度高,原子运动热能大,位错源释放出位错,移动吸收能量;温度低反之。

(2)缺陷材料韧性裂纹尖端应力大,韧性好发生屈服,产生塑性变形,限制裂纹进一步扩散。

第8讲 焊接结构的脆性断裂

第8讲  焊接结构的脆性断裂

第8讲焊接结构的脆性断裂1.1 金属的断裂一、金属材料断裂和形态特征焊接结构断裂失效中,最为严重的是脆性断裂失效、疲劳断裂失效和应力腐蚀断裂失效三种类型。

断裂现象可以有多种分类标准:(1)根据金属材料断裂前变形的大小分:塑性断裂,脆性断裂(2)按金相显微组织的形状分:穿晶断裂,沿晶断裂(3)按宏观形态的方位分:正断,切断由于大多数断裂是在瞬间发生的,所以,用实验方法难于掌握断裂的过程和微观机理。

但是,由于断裂后在断口上经常留下能够反映断裂过程和微观机理的痕迹和特征。

所以可以借助断口分析对断裂进行研究。

表1-1归纳了各种断裂及其特征。

表1-1金属断裂的分类及其特征二、脆性断裂脆性断裂---通常称为低应力脆断。

一般都在应力低于结构的设计应力和没有显著的塑性变形的情况下发生的。

脆性断裂的微观机制有解理断裂和晶间断裂,如图1-1所示。

脆性断裂的宏观特征,理论上讲,是断裂前不发生塑性变形,而裂纹的扩展速度往往很快,脆性断裂在钢中的传播速度能够达到1800m/s 。

脆性断裂前无明显的征兆可寻,且断裂是突然发生的,因而往往引起严重的后果。

(a)解理型断口 (b)晶间断裂图1-1 脆性断裂断口形貌 1.解理断裂解理断裂是材料在拉应力的作用下,由于原子间结合键遭到破坏,严格地沿一定的结晶学平面(即所谓“解理面”)劈开而造成的。

解理面一般是表面能最小的晶面,且往往是低指数的晶面。

表1-2显示了部分晶型的主解理面、次解理面及滑移面。

表1-2 部分晶型的解理面 晶体结构金属名称 主解理面 次解理面或滑移面 体心立方密排六方Zn,Cd,Mg,α-Ti,Sn {0001} {1010},{0001} 金刚石晶体Si,Ge {111} / 离子晶体NaCl,LiF {100} {110} 面心立方 Al,Cu,Ni,r 型钢等/ {111}解理断裂过程包括裂纹的萌生和扩展两个阶段。

Cottrell 提出的位错聚合模型,如图1-2所示。

失效分析之五

失效分析之五
剪切唇 纤维区 放射区
2.0
2.4
试样直径
2
10
5.1 过载断裂的基本形式和特征
3、载荷性质的影响
载荷性质不仅对断口中“三要素”的相对大小有影响, 载荷性质不仅对断口中“三要素”的相对大小有影响,而且其断 裂的 性质有时也会发生很大的变化。 性质有时也会发生很大的变化。
冲击断口形貌示意图 a—一般情况,b—材料塑性较好,c—材料脆性较大,d—脆性断口 一般情况, 材料塑性较好, 材料脆性较大 材料脆性较大, 一般情况 材料塑性较好 脆性断口 F—纤维区,R—放射区,S—剪切唇 纤维区, 放射区, 纤维区 放射区 剪切唇
2
7
5.1 过载断裂的基本形式和特征
(3)中碳钢及中碳合金钢的调质状态,断口的主要特征是具 中碳钢及中碳合金钢的调质状态, 有粗大的放射剪切花样,基本上无纤维区和剪切唇。 有粗大的放射剪切花样,基本上无纤维区和剪切唇。放射剪切是一 种典型的剪切脊。这是在断裂起裂后扩展时, 种典型的剪切脊。这是在断裂起裂后扩展时,沿最大切应力方向发 生剪切变形的结果。其另一特点是放射元不是直线的, 生剪切变形的结果。其另一特点是放射元不是直线的,这是因为变 形约束小,裂纹钝化,致使扩展速度较慢等。 形约束小,裂纹钝化,致使扩展速度较慢等。 (4)塑性较好的材料,由于变形约束小,断口上可能只有纤 塑性较好的材料,由于变形约束小, 维区和剪切唇而无放射区。 维区和剪切唇而无放射区。 (5)纯金属还可能出现一种全纤维的断口或45°角的滑开断口 纯金属还可能出现一种全纤维的断口或45° 45 (6)脆性材料的过载断裂,在其断口上可能完全不出现“三 脆性材料的过载断裂,在其断口上可能完全不出现“ 要素”的特征,而呈现细瓷状、结晶状及镜面反光状等特征。 要素”的特征,而呈现细瓷状、结晶状及镜面反光状等特征。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

金属脆性断裂失效现象
近百年来,随着金属材料的广泛应用,曾频繁出现过不少重大的工程断裂事故,包括桥梁、储气和储油罐、管道、转子、轮船、导弹发动机壳体的断裂等,造成严重的后果和重大的经济损失。

通过对大量脆性断裂现象的分析与考查,脆性断裂的主要特征有:
1、零件断成两部分或碎成多块;
2、断裂后的残片能很好地拼凑复原,断口能很好地吻合,在断口附近没有宏观的塑性变形迹象;
3、脆断时承受的工作应力很低,一般低于材料的屈服强度,因此,人们把脆性断裂又称为“低应力脆性断裂”;
4、脆断的裂纹源总是从内部的宏观缺陷处开始;
5、温度降低,脆断倾向增加;
6、脆断断口宏观上平直,断面与正应力垂直,断口上往往能观察到放射状或人字纹条纹;
7、一旦发生开裂,裂纹便以极高的速度扩展,其扩展速度可达声速,因此带来的后果常常是灾难性的;
8、高强度钢可能发生脆性断裂,在比较低的温度下,中、低强度钢也可能发生脆性断裂。

脆性断裂通常在体心立方和密排六方金属材料中出现,而面心立方金属材料只有在特定的条件下才会出现脆性断裂。

金属脆性断裂失效原因分析
1、应力分布
最大拉应力与最大切应力对形变和断裂起不同作用。

最大切应力促进塑性变形,是位错移动的推动力,而最大拉应力则只促进脆性裂纹的扩展。

当零件存在缺陷(如尖锐缺口、刀痕、预存裂纹、疲劳裂纹等)或零件的截面突然变化,这些部位往往引起应力集中而使应力分布不均匀,即造成三向拉应力状态,极易导致脆性断裂。

因此,应力集中的作用以及除载荷作用方向以外的拉应力分量是造成金属零件在静态低负荷下产生脆性断裂的重要原因。

材料的应力状态越严重,则发生解理断裂的倾向性越大。

2、温度
温度降低会引起材质本身的性能变化,如钢的屈服应力随温度降低而增加,韧性下降,解理应力也随着下降。

对某些体心立方金属及合金,由于位错中心区螺位错非共面扩展为三叶位错或两叶位错,特别在低温下,这种结构的螺位错难以交滑移,使得派-纳力(在理想晶体中克服点阵阻力移动单位位错所需的临界切应力)随温度的降低迅速升高,这是这类材料的屈服强度或流变应力随温度降低而急剧升高即对温度产生强烈依赖关系,并因此导致材料脆化的主要原因。

金属零件发生低温脆断的基本条件:一是所用材料属于冷脆金属;二是环境温度较低,即零件处在脆性转变温度T c以下的环境中工作;三是零件的几何尺寸较大,即处在平面应变状态。

此外,当零件上存在显微裂纹、缺口或大块非金属夹杂物等缺陷时,会使T c提高,从而促使零件在较高温度下发生脆化。

普通铸铁件,硬度不高,其基体为塑性很好的铁素体或珠光体,但由于晶粒粗大,片状石墨造成的应力集中,加之含有大量缺陷使丁,显著升高,所以,室温条件下即可发生宏观脆性的解理断裂。

金属脆性断口微观形貌特征
1、解理断口
解理断裂常发生于低温、高应变速率、应力集中及粗大晶粒的条件下,裂纹一经形成,便会迅速扩展。

因为解理的存在取决于晶体结构,并且它沿着十分确定的原子面扩展,所以,宏观观察解理断口是十分平滑的,相邻的区域没有塑性变形,而在电镜下观察每一个解理小刻面,发现这些小刻面并不是一个单一的解理面。

金属解理断口的微观形貌最主要特征是河流花样。

河流花样的形成是因为解理并非沿单一的结晶学平面进行,而是沿着相互平行的许多平面以不连续的方式开裂的。

不在一个平面上的解理裂纹在向前扩展时,通过二次解理或与螺型位错相交时产生割阶,即解理台阶。

解理台阶在裂纹扩展过程中逐渐会合,直至最后断裂。

河流花样就是裂纹扩展中的解理台阶在微观断口上的表现。

裂纹源在河流的上游,顺流方向即裂纹扩展方向。

晶界常使解理断口呈现更复杂的形态。

当解理裂纹通过小角度倾斜晶界时,由于小角度晶界由刃型位错组成,其两侧晶体仅相互倾斜一小角度,且有公共交截线,则它们对河流花样的穿过不产生多大影响,裂纹能穿过晶界,“河流”能连续地延伸到相邻晶粒内。

当解理裂纹通过扭转晶界时,因晶界由螺位错组成,其两侧晶体以边界为公共面转动一小角度,使两侧解理面存在位向差,故裂纹不能连续通过晶界而必须重新形核,在晶界处形成新的“河流”,产生河流激增。

当裂纹穿过大角度晶界时也形成大量“河流”。

解理断裂的另一微观特征是舌状花样,因其在电子显微镜下类似人的舌头而得名。

在体心立方金属中,在主解理面{100}上扩展的裂纹与孪晶面{112}
相遇时,裂纹在孪晶处沿{112}面产生二次解理(即二次裂纹),而孪晶以外的裂纹仍沿{100}扩展,二次裂纹沿孪晶面扩展,超过孪晶再沿{100}面继续扩展。

因此,获得形似舌头的特征花样。

2、准解理断口
这种断口常出现在淬火回火的高强度钢中,有时也出现在贝氏体组织的钢中。

其微观形貌特征具有河流花样、小解理刻面,以及由隐蔽裂纹扩展接近产生塑性变形所形成的撕裂棱,有时也有舌状花样。

因此。

准解理裂纹即具有解理断口的形貌特征,又具有韧性断口的形貌特征(韧窝、撕裂棱),故其断口的微观形貌是介于解理断口与韧性断口之间的一种断口形貌。

准解理断口与解理断口的区别表现在:准解理裂纹多萌生于晶粒内部的空洞、夹杂物、硬质点处,而解理裂纹则萌生在晶粒的边界或相界面上。

裂纹传播的路径不同,准解理是裂纹向四周扩展,裂纹的扩展从解理台阶逐渐过渡向撕裂棱,相对于解理裂纹要不连续得多,而且多是局部扩展。

解理裂纹是由晶界向晶内定向扩展,表现出河流走向。

准解理小刻面不是晶体学解理面。

调质钢的准解理小刻面的尺寸比回火马氏体的尺寸要大得多,与原奥氏体晶粒尺寸相近。

解理与准解理之间的主要区别见下表。

3、沿晶断口
沿晶脆性断裂是沿晶粒界面所发生的断裂,断口的微观特征是晶界面上相当平滑,整个断面上多面体感很强,没有明显塑性变形,具有晶界刻面(小平面)的“冰糖状”断口形貌,冰糖块状恰好反映出晶粒这种多面体的特征。

金属脆性断裂的类型
断裂类型根据断裂的分类方法不同而有很多种,它们是依据一些各不相同的特征来分类的。

根据金属材料断裂前所产生的宏观塑性变形的大小可将断裂分为韧性断裂与脆性断裂。

韧性断裂的特征是断裂前发生明显的宏观塑性变形,脆性断裂在断裂前基本上不发生塑性变形,是一种突然发生的断裂,没有明显征兆,因而危害性很大。

通常,脆断前也产生微量塑性变形,一般规定光滑拉伸试样的断面收缩率小于5%为脆性断裂;大于5%为韧性断裂。

可见,金属材料的韧性与脆性是依据一定条件下的塑性变形量来规定的,随着条件的改变,材料的韧性与脆性行为也将随之变化。

多晶体金属断裂时,裂纹扩展的路径可能是不同的。

沿晶断裂一般为脆性断裂,而穿晶断裂既可为脆性断裂(低温下的穿晶断裂),也可以是韧性断裂(如室温下的穿晶断裂)。

沿晶断裂是晶界上的一薄层连续或不连续脆性第二相、夹杂物,破坏了晶界的连续性所造成的,也可能是杂质元素向晶界偏聚引起的。

应力腐蚀、氢脆、回火脆性、淬火裂纹、磨削裂纹都是沿晶断裂。

有时沿晶断裂和穿晶断裂可以混合发生。

按断裂机制又可分为解理断裂与剪切断裂两类。

解理断裂是金属材料在一定条件下(如体心立方金属、密排六方金属与合金处于低温、冲击载荷作用),当外加正应力达到一定数值后,以极快速率沿一定晶体学平面的穿晶断裂。

解理面一般是低指数或表面能最低的晶面。

对于面心立方金属来说,在一般情况下不发生解理断裂,但面心立方金属在非常苛刻的环境条件下也可能产生解理破坏。

通常,解理断裂总是脆性断裂,但脆性断裂不一定是解理断裂,两者不是同义词,它们不是一回事。

剪切断裂是金属材料在切应力作用下,沿滑移面分离而造成的滑移面分离断裂,它又分为滑断(又称切离或纯剪切断裂)和微孔聚集型断裂。

纯金属尤其是单晶体金属常发生滑断断裂;钢铁等工程材料多发生微孔聚集型断裂,如低碳钢拉伸所致的断裂即为这种断裂,是一种典型的韧性断裂。

根据断裂面取向又可将断裂分为正断型或切断型两类。

若断裂面取向垂直于最大正应力,即为正断型断裂;断裂面取向与最大切应力方向相一致而与最大正应力方向约成45°角,为切断型断裂。

前者如解理断裂或塑性变形受较大约束下的断裂,后者如塑性变形不受约束或约束较小情况下的断裂。

按受力状态、环境介质不同,又可将断裂分为静载断裂(如拉伸断裂、扭转断裂、剪切断裂等)、冲击断裂、疲劳断裂;根据环境不同又分为低温冷脆断裂、高温蠕变断裂、应力腐蚀和氢脆断裂;而磨损和接触疲劳则为一种不完全断裂。

常用的断裂分类方法及其特征见下。

由于脆性断裂是一种“爆发病”,常导致灾难性后果,而绝大多数的断裂又因疲劳而引起。

断裂分类及其特征。
