ObjectARX(培训讲义一)
ObjectArx自定义实体入门
[资料] ObjectArx自定义实体入门(C++)及注意事项收藏本文介绍了构造自定义实体的步骤、必须继承的函数和必须注意的事项1.新建一个从AcDbEntity继承的类，如EntTest，必须添加的头文件: "stdarx.h","acadstrc.h", "geassign.h"。
2.在该类头文件的类声明中添加宏:ACRX_DECLARE_MEMBERS(EntTest);3.在该类的cpp文件中，类的前面添加宏：ACRX_DXF_DEFINE_MEMBERS(EntTest, AcDbEntity,AcDb::kDHL_CURRENT, AcDb::kMReleaseCurrent,0,平面实体,"autoCAD");//第5个参数为在CAD中该实体类的名称,MAKE_ACDBOPENOBJECT_FUNCTION(EntTest);4.从AcDbEntity类中重载几个必须的虚函数：virtual Adesk::Boolean worldDraw(AcGiWorldDraw* mode);virtual Acad::ErrorStatus dwgInFields(AcDbDwgFiler*);virtual Acad::ErrorStatus dwgOutFields(AcDbDwgFiler*) const;virtual Acad::ErrorStatus getGripPoints(AcGePoint3dArray&gripPoints,AcDbIntArray&osnapModes,AcDbIntArray& geomIds) const;virtual Acad::ErrorStatus moveGripPointsAt(const AcDbIntArray& indices,const AcGeVector3d& offset);5.实现第4步中几个虚函数必须注意：在dwgInFields函数的开始处必须有：assertWriteEnabled();AcDbObject::dwgInFields(pFiler);if(pFiler->filerType()==AcDb::kWblockCloneFiler){AcDbHardPointerId Id;pFiler->readItem(&Id);}在dwgOutFields函数的开始处必须有：assertReadEnabled();AcDbObject::dwgOutFields(pFiler);if (pFiler->filerType()==AcDb::kWblockCloneFiler)pFiler->writeHardPointerId((AcDbHardPointerId)ownerId());上叙两个函数是用来写入写出自定义实体的成员变量的,以保证在拖动夹点的过程中这些变量是实时变化的(可以在worldDraw或moveGripPointsAt中改变这些值)。
ObjectARX 2006 实例教程
ObjectARX2006 实例教程
3.2.3 SETLAYER 命令的算法............................................................................................21 3.2.4 SETLAYER 命令的代码............................................................................................22 3.3 测试 CREATE 和 SETLAYER 命令..........................................................................................24 实例 4.命名对象词典_Xrecords......................................................................................................25 本节目标 ....................................................................................................................................25 4.1 实现 ADDENTRY，LISTENTRIES 和 REMOVEENTRY 命令......................................................26 4.1.1 ADDENTRY 命令的算法.............................................
ObjectARX

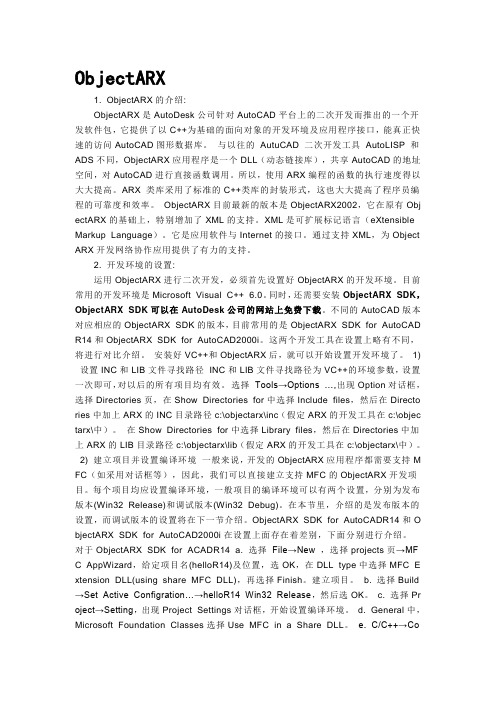

ObjectARX1. ObjectARX的介绍:ObjectARX是AutoDesk公司针对AutoCAD平台上的二次开发而推出的一个开发软件包，它提供了以C++为基础的面向对象的开发环境及应用程序接口，能真正快速的访问AutoCAD图形数据库。
与以往的AutuCAD 二次开发工具AutoLISP 和ADS不同，ObjectARX应用程序是一个DLL（动态链接库），共享AutoCAD的地址空间，对AutoCAD进行直接函数调用。
所以，使用ARX编程的函数的执行速度得以大大提高。
ARX 类库采用了标准的C++类库的封装形式，这也大大提高了程序员编程的可靠度和效率。
ObjectARX目前最新的版本是ObjectARX2002，它在原有Obj ectARX的基础上，特别增加了XML的支持。
XML是可扩展标记语言（eXtensible Markup Language）。
它是应用软件与Internet的接口。
通过支持XML，为Object ARX开发网络协作应用提供了有力的支持。
2. 开发环境的设置:运用ObjectARX进行二次开发，必须首先设置好ObjectARX的开发环境。
目前常用的开发环境是Microsoft Visual C++ 6.0。
同时，还需要安装ObjectARX SDK，ObjectARX SDK可以在AutoDesk公司的网站上免费下载。
不同的AutoCAD版本对应相应的ObjectARX SDK的版本，目前常用的是ObjectARX SDK for AutoCAD R14和ObjectARX SDK for AutoCAD2000i。
这两个开发工具在设置上略有不同，将进行对比介绍。
安装好VC++和ObjectARX后，就可以开始设置开发环境了。
1)设置INC和LIB文件寻找路径INC和LIB文件寻找路径为VC++的环境参数，设置一次即可，对以后的所有项目均有效。
选择Tools→Options …,出现Option对话框，选择Directories页，在Show Directories for中选择Include files，然后在Directo ries中加上ARX的INC目录路径c:\objectarx\inc（假定ARX的开发工具在c:\objec tarx\中）。
objectARX说明函数

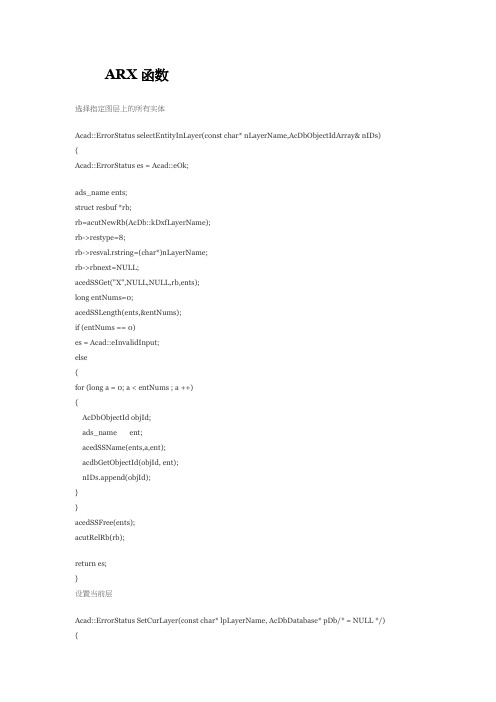

ARX函数选择指定图层上的所有实体Acad::ErrorStatus selectEntityInLayer(const char* nLayerName,AcDbObjectIdArray& nIDs) {Acad::ErrorStatus es = Acad::eOk;ads_name ents;struct resbuf *rb;rb=acutNewRb(AcDb::kDxfLayerName);rb->restype=8;rb->resval.rstring=(char*)nLayerName;rb->rbnext=NULL;acedSSGet("X",NULL,NULL,rb,ents);long entNums=0;acedSSLength(ents,&entNums);if (entNums == 0)es = Acad::eInvalidInput;else{for (long a = 0; a < entNums ; a ++){AcDbObjectId objId;ads_name ent;acedSSName(ents,a,ent);acdbGetObjectId(objId, ent);nIDs.append(objId);}}acedSSFree(ents);acutRelRb(rb);return es;}设置当前层Acad::ErrorStatus SetCurLayer(const char* lpLayerName, AcDbDatabase* pDb/* = NULL */) {AcDbDatabase* pCurDb = pDb;if (pCurDb == NULL)pCurDb = acdbHostApplicationServices()->workingDatabase();AcDbLayerTableRecordPointer spRecord(lpLayerName, pCurDb, AcDb::kForRead); Acad::ErrorStatus es = spRecord.openStatus();if (es == Acad::eOk){es = pCurDb->setClayer(spRecord->objectId());}return es;}生成新组//生成新组(sGroupName)//追加数组中所有实体到该组中//组名字, Id数组int createGroup(CString sGroupName,const AcDbObjectIdArray *idArr){AcDbGroup *pGroup = new AcDbGroup((LPSTR)(LPCTSTR)sGroupName); AcDbObjectId groupObjectId;AcDbDictionary *pGroupDict = NULL;acdbHostApplicationServices()->workingDatabase()->getGroupDictionary(pGroupDict, AcDb::kForWrite);pGroupDict->setAt(sGroupName, pGroup, groupObjectId);pGroupDict->close();pGroup->close();acdbOpenObject(pGroup, groupObjectId, AcDb::kForWrite);for (int i = 0; i < idArr->length(); i++){groupObjectId = idArr->at(i);pGroup->append(groupObjectId);}pGroup->close();return TRUE;}建立文本格式表函数AcDbObjectId CreateNewTextStyle(){AcDbTextStyleTable *pTextStyleTable;AcDbTextStyleTableRecord *pTextStyleTableRcdAcDbObjectId textId;acdbHostApplicationServices()->workingDatabase()->getSymbolTable (pTextStyleTable,AcDb::kForWrite);if (!pTextStyleTable->has(StyleName){AcDbTextStyleTableRecord *pTSTblRcd= new AcDbTextStyleTableRecord; pTSTblRcd->setName(StyleName);pTSTblRcd->setFileName(fontName);pTSTblRcd->setBigFontFileName(bigfontName);pTSTblRcd->setTextSize(textSize);pTSTblRcd->setXScale(xScale);pTSTblRcd->setObliquingAngle(obliqueAngle);pTSTblRcd->setPriorSize(trPercent);pTextStyleTable->add(textId,pTextStyleTableRcd);pTSTblRcd->close();}pTextStyleTable->close();return textId;}区域在区域内// Function name : RgnInRgn// Descrīption : is Region1 in Region2?// Return type : bool// Argument : const AcDbRegion* pRegion1// Argument : const AcDbRegion* pRegion2bool RgnInRgn(const AcDbRegion* pRegion1,const AcDbRegion* pRegion2) {if (pRegion1==NULL||pRegion2==NULL) return false;AcDbObjectPointer< AcDbRegion > spRegion1;AcDbObjectPointer< AcDbRegion > spRegion2;if (spRegion1.create()!=Acad::eOk){acdbFail("\n内存不足");return false;}if (spRegion2.create()!=Acad::eOk){acdbFail("\n内存不足");return false;}if ((spRegion1->copyFrom(pRegion1)!= Acad::eOk)||(spRegion2->copyFrom(pRegion2)!= Acad::eOk)){acdbFail("\n无法复制对象");return false;}bool bResult=false;if(spRegion1->booleanOper(AcDb::kBoolIntersect, spRegion2.object()) == Acad::eOk) {if ((spRegion2->isNull()==Adesk::kTrue)&&(spRegion1->isNull()!=Adesk::kTrue)){ double area1,area0;spRegion1->getArea(area1);pRegion1->getArea(area0);if ((area0 - area1) < AcGeContext::gTol.equalPoint())bResult=true;}}return bResult;}组旋转void CMyDatabase::rotationGroup(CString strGroupName ,CReiPoint ptRotation,double rotationAngle){AcGePoint3d pt;AcDbDictionary *pGroupDict;acdbCurDwg()->getGroupDictionary(pGroupDict,AcDb::kForWrite);AcDbObjectId groupId;AcDbGroup *pGroup;pt.x=ptRotation.x;pt.y=ptRotation.y;pt.z=ptRotation.z;if(pGroupDict->getAt(strGroupName,groupId)==Acad::eOk)acdbOpenObject(pGroup,groupId,AcDb::kForWrite);else{pGroupDict->close();return;}pGroupDict->close();AcDbGroupIterator* pIter=pGroup->newIterator();AcDbEntity* pEnt;AcDbObjectId objId;pIter=pGroup->newIterator();for(;!pIter->done();pIter->next()){ōbjId=pIter->objectId();acdbOpenAcDbEntity(pEnt,objId,AcDb::kForWrite);rotationEntity(pEnt,pt,rotationAngle);pEnt->close();}delete pIter;pGroup->close();}点在区域内功能：判断点pt 是否在区域ptArr 内实现：根据射线法求交点个数，偶数－区域外，奇数－区域内变量：pt 指定点ptArr 判断区域返回：在区域TRUE 不在FALSEcode: BOOL BaseHandle::PointIsInPolygon(AcGePoint3d pt, AcGePoint3dArray ptArr) {int ptNum,i,interNum;AcGePoint3d ptA,ptB;ads_point pt0,pt1,pt2,ptIns,ptX;interNum = 0;pt0[X] = 0.0;pt0[Y] = 0.0;pt0[Z] = 0.0;ptX[X] = pt.x;ptX[Y] = pt.y;ptX[Z] = pt.z;ptNum = ptArr.length();for (i = 0;i < ptNum - 1;i++){ptA = ptArr.at(i);ptB = ptArr.at(i + 1);pt1[X] = ptA.x;pt1[Y] = ptA.y;pt1[Z] = 0.0;pt2[X] = ptB.x;pt2[Y] = ptB.y;pt2[Z] = 0.0;if (acdbInters(ptX,pt0,pt1,pt2,1,ptIns) == RTNORM){interNum++;}}if (interNum % 2 == 0){return false;}else{return true;}2008-05-29 13:58/****************************************************************** 函数名: setView功能: 设置视图（相当于Zoom Window命令）输入参数: Pt1 -- 视图左上角点Pt2 -- 视图右下角点ex_ratio -- 扩展比率,一般为1.0输出参数:返回值: void其它:*****************************************************************/void setView(AcGePoint2d Pt1, AcGePoint2d Pt2, double ex_ratio){AcGePoint2d CenterPt;//若X坐标或Y坐标重合，判为意外，不进行SetView操作if ((fabs(Pt1.x-Pt2.x)<1e-6)||(fabs(Pt1.y-Pt2.y)<1e-6))return;//确保两个坐标点分别为左上角和右下角if (Pt1.x>Pt2.x) {double tmp;tmp = Pt1.x;Pt1.x = Pt2.x;Pt2.x = tmp;}if (Pt2.y>Pt1.y) {double tmp;tmp = Pt1.y;Pt1.y = Pt2.y;Pt2.y = tmp;}//获取当前DwgView的尺寸CRect CADrect;acedGetAcadDwgView()->GetClientRect(&CADrect);double width,height,ratio;ratio = (double)(CADrect.right-CADrect.left)/(double)(CADrect.bottom-CADrect.top);if (fabs(ratio)<1e-6)return;if ((Pt2.x-Pt1.x)/(Pt1.y-Pt2.y) > ratio) {width = Pt2.x-Pt1.x;height = width/ratio;}else{height = Pt1.y-Pt2.y;width = height * ratio;}//设置当前视图中心点CenterPt.x = (Pt1.x+Pt2.x)/2;CenterPt.y = (Pt1.y+Pt2.y)/2;//改变当前视图AcDbViewTableRecord pVwRec;pVwRec.setCenterPoint(CenterPt);pVwRec.setWidth(width * ex_ratio);pVwRec.setHeight(height * ex_ratio);acedSetCurrentView( &pVwRec, NULL );}/////////////////////////////////////////////////////////////// // 函数名: oxaGetVar// 函数功能:// 处理过程:// 备注:// 作者: user// 时间: 2004年6月16日// 返回值: int// 参数说明: const CString strSym,// AcGePoint3d &vOut/////////////////////////////////////////////////////////////// int oxaGetVar(const CString strSym, AcGePoint3d &vOut ){resbuf rbVar ;int iRt=acedGetVar(strSym, &rbVar) ;if (iRt!=RTNORM){return iRt;}//oxaPrint(&rbVar);if (rbVar.restype==RTPOINT){vOut.x=rbVar.resval.rpoint[0];vOut.y=rbVar.resval.rpoint[1];}if (rbVar.restype==RT3DPOINT){vOut.x=rbVar.resval.rpoint[0];vOut.y=rbVar.resval.rpoint[1];vOut.z=rbVar.resval.rpoint[2];}return RTNORM;}///////////////////////////////////////////////////////////////////////////////// //# DOC.BEGIN//# 函数名称：oxaGetVar//# 函数编号：OXA//# 函数声明：//# 函数参数：const CString strSym,// int &vOut//# 返回值：int//# 函数分类：//# 函数功能：获取系统变量，封装acedGetVar()//# 注意事项：//# 涉及的全局变量：//# 调用的OXARX函数：//# 函数算法：//# ACAD版本：R14 R15 R16//# 配合函数：//# 类似函数：//# 替换函数：//# 现存缺陷：//# 示例程序：//# 测试要求：//# 历史记录：2003年11月10日, zjw ,完成////# DOC.END//////////////////////////////////////////////////////////////////////////int oxaGetVar(const CString strSym, int &vOut ){resbuf rbVar;int iRt=acedGetVar(strSym, &rbVar) ;if (iRt!=RTNORM){return iRt;}if (rbVar.restype==RTLONG){vOut=rbVar.resval.rlong;}if (rbVar.restype==RTSHORT){vOut=rbVar.resval.rint;}return RTNORM;}///////////////////////////////////////////////////////////////////////////////// //# DOC.BEGIN//# 函数名称：oxaGetVar//# 函数编号：OXA//# 函数声明：//# 函数参数：const CString strSym,// double &vOut//# 返回值：int//# 函数分类：//# 函数功能：获取系统变量，封装acedGetVar()//# 注意事项：//# 涉及的全局变量：//# 调用的OXARX函数：//# 函数算法：//# ACAD版本：R14 R15 R16//# 配合函数：//# 类似函数：//# 替换函数：//# 现存缺陷：//# 示例程序：//# 测试要求：//# 历史记录：2003年11月24日, zjw ,完成////# DOC.ENDint oxaGetVar(const CString strSym, double &vOut ){resbuf rbVar;int iRt=acedGetVar(strSym, &rbVar) ;if (iRt!=RTNORM){return iRt;}if (rbVar.restype==RTREAL){vOut=rbVar.resval.rreal;}return RTNORM;}///////////////////////////////////////////////////////////////////////////////// //# DOC.BEGIN//# 函数名称：oxaGetVar//# 函数编号：OXA//# 函数声明：//# 函数参数：const CString strSym,// CString &vOut//# 返回值：int//# 函数分类：//# 函数功能：获取系统变量，封装acedGetVar()//# 注意事项：//# 涉及的全局变量：//# 调用的OXARX函数：//# 函数算法：//# ACAD版本：R14 R15 R16//# 配合函数：//# 类似函数：//# 替换函数：//# 现存缺陷：//# 示例程序：//# 测试要求：//# 历史记录：2003年11月24日, zjw ,完成////# DOC.ENDint oxaGetVar(const CString strSym, CString &vOut ){resbuf rbVar;int iRt=acedGetVar(strSym, &rbVar) ;if (iRt!=RTNORM){return iRt;}if (rbVar.restype==RTSTR){vOut=rbVar.resval.rstring;}return RTNORM;}// 函数名: SetCurTextStyle// 描述: 设置当前TextStyle// 返回: Acad::ErrorStatus// 参数: const char* lpStyleName// 参数: AcDbDatabase* pDb/* = NULL */Acad::ErrorStatus SetCurTextStyle(const char* lpStyleName, AcDbDatabase* pDb/* = NULL */) {AcDbDatabase* pCurDb = pDb;if (pCurDb == NULL)pCurDb = acdbHostApplicationServices()->workingDatabase();AcDbTextStyleTableRecordPointer spRecord(lpStyleName, pCurDb, AcDb::kForRead); Acad::ErrorStatus es = spRecord.openStatus();if (es == Acad::eOk){es = pCurDb->setTextstyle(spRecord->objectId());}return es;}// Function name : SetCurLayer// Descrīption: 设置当前层// Return type : Acad::ErrorStatus// Argument : const char* lpLayerName// Argument : AcDbDatabase* pDb/* = NULL */Acad::ErrorStatus SetCurLayer(const char* lpLayerName, AcDbDatabase* pDb/* = NULL */) {AcDbDatabase* pCurDb = pDb;if (pCurDb == NULL)pCurDb = acdbHostApplicationServices()->workingDatabase();AcDbLayerTableRecordPointer spRecord(lpLayerName, pCurDb, AcDb::kForRead); Acad::ErrorStatus es = spRecord.openStatus();if (es == Acad::eOk){es = pCurDb->setClayer(spRecord->objectId());}return es;}//获取属性块中所有属性的字符串值，并且存于链表中CODE:void FEGroups::iterateDictionary(){//obtain the GROUP dictionary by looking up "ACAD_GROUP" in the named object dictionary ///* AcDbDictionary *pNamedobj;acdbHostApplicationServices()->workingDatabase()->getNamedObjectsDictionary(pNamedobj, AcDb::kForRead);// Get a pointer to the ASDK_DICT dictionary.//AcDbDictionary *pDict;pNamedobj->getAt("ACAD_GROUP", (AcDbObject*&)pDict, AcDb::kForRead);pNamedobj->close();*/// Get a pointer to the ACAD_GROUP dictionary AcDbDictionary *pDict;acdbHostApplicationServices()->workingDatabase() ->getGroupDictionary(pDict, AcDb::kForRead);// Get an iterator for the ASDK_DICT dictionary.//AcDbDictionaryIterator* pDictIter = pDict->newIterator(); AcDbGroup *pGroup;char* name;for (; !pDictIter->done(); pDictIter->next()) {// Get the current record, open it for read, and// print its name.//pDictIter->getObject((AcDbObject*&)pGroup,AcDb::kForRead);pGroup->getName(name);pGroup->close();acutPrintf("\nintval is: %s", name);}delete pDictIter;pDict->close();}//检测AutoCAD是否已经运行CODE:void Autocadtest(){// TODO: Add your control notification handler code here IAcadApplication m_autocad;IAcadDocuments m_acaddocs;IAcadDocument m_acaddoc;IAcadModelSpace m_acadmodel;LPDISPATCH pDisp;LPUNKNOWN pUnk;CLSID clsid;BeginWaitCursor();::CLSIDFromProgID(L"AutoCAD.Application",&clsid);if(::GetActiveObject(clsid,NULL,&pUnk)==S_OK){VERIFY(pUnk->QueryInterface(IID_IDispatch,(void**) &pDisp)==S_OK);m_autocad.AttachDispatch(pDisp);pUnk->Release();}else{if(!m_autocad.CreateDispatch("AutoCAD.Application")){AfxMessageBox("Autocad program not found\n");exit(1);}}m_autocad.SetVisible(true);m_acaddocs.AttachDispatch(m_autocad.GetDocuments(),true);m_acaddoc.AttachDispatch(m_acaddocs.Add(vtMissing),true);m_acadmodel.AttachDispatch(m_acaddoc.GetModelSpace(),true);m_acadmodel.AddCircle(pVal,100);m_acadmodel.ReleaseDispatch();m_acaddoc.ReleaseDispatch();m_acaddocs.ReleaseDispatch();m_autocad.ReleaseDispatch();}//计算多边形的形心坐标BOOL GetPolyCentroid(AcDbPolyline * pPline, ads_point CenPt){unsigned int i, iCount = 0;AcDbVoidPtrArray curveSegments, regions;AcGePoint3d LinePt0, LinePt1;AcGePoint3d origin;AcGeVector3d xAxis, yAxis;double perimeter, area, prodInertia;double momInertia[2], prinMoments[2], radiiGyration[2];AcGePoint2d centroid;AcGeVector2d prinAxes[2];AcGePoint2d extentsLow, extentsHigh;if (pPline->isClosed() != Adesk::kTrue) {ads_printf("\n折线不封闭, 无法形成正确的区域。
ObjectARX 入门
ObjectARX 入门第1章ObjectARX 入门1.1 引言本章将全面介绍在设计和实现基于AutoCAD 2000的应用程序时对开发者十分有用的技术。
就计算机技术而言，Autodesk(AutoCAD的开发者)是一家老牌公司，从80年代初AutoCADR1.0发布以来，到现在发生了许许多多的变化。
就易用性和API功能性来讲，AutoCAD2000显然是目前最好的版本。
DOS的时代已经过去，AutoCAD现在已经只适用于Win32平台(Windows 95/98和Windows NT)。
AutoCAD现在是一个面向对象的CAD应用软件，它具有令人难以置信的强大功能，它能向用户和开发者提供各种应用程序的开发方式选择。
本书将向读者介绍各种定制和开发AutoCAD应用程序的方法，介绍Visual C++、微软的基础类库(MFC)、动态链接库(DLL)以及动态链接库的AutoCAD版本—ARX。
还要创建一些应用程序，并介绍它们的原理。
最后，将向读者介绍如何对AutoCAD应用程序使用调试器。
1.2 如何选择Visual LISP、VBA或ObjectARX 2000进行AutoCAD编程AutoCAD很早就是一种开放体系结构的应用程序，是一种通用的CAD应用软件，用户和开发者可以利用各种方法定制AutoCAD以满足他们各自的需要。
改变AutoCAD的工作方式可以分为两大类，即定制和编程。
很多AutoCAD用户通过创建新的宏代码、新的工具条或者用DIESEL(可直接解释求值的字符串表达式语言)来编制状态栏、创建智能菜单和菜单组来定制AutoCAD的菜单。
他们也可以创建一些预置了各种层、文字样式、尺寸样式、线型等的样图来使操作简化和更有效率。
以上的每一种都是定制的例子。
有许多人则在定制AutoCAD和学习如何进行AutoCAD编程之间徘徊(我曾经就是这样的)。
那么，为什么要进行AutoCAD编程？也许其主要原因是要求灵活性和扩充功能。
如何创建一个ObjectArx程序

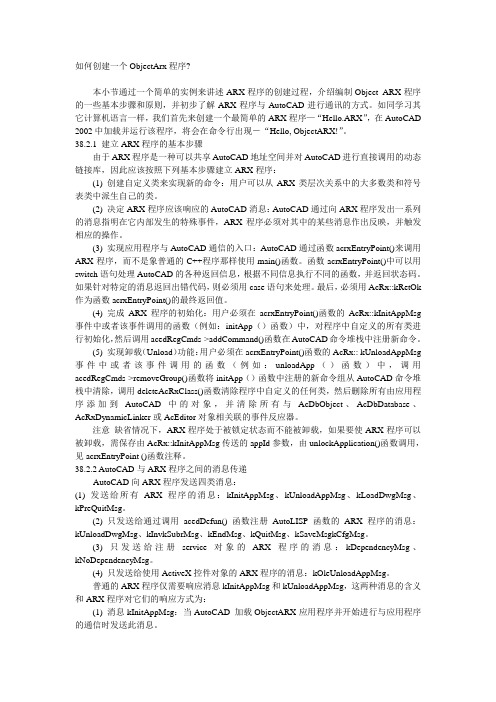

如何创建一个ObjectArx程序?本小节通过一个简单的实例来讲述ARX程序的创建过程，介绍编制Object ARX程序的一些基本步骤和原则，并初步了解ARX程序与AutoCAD进行通讯的方式。
如同学习其它计算机语言一样，我们首先来创建一个最简单的ARX程序—“Hello.ARX”，在AutoCAD 2002中加载并运行该程序，将会在命令行出现－“Hello, ObjectARX!”。
38.2.1 建立ARX程序的基本步骤由于ARX程序是一种可以共享AutoCAD地址空间并对AutoCAD进行直接调用的动态链接库，因此应该按照下列基本步骤建立ARX程序：(1) 创建自定义类来实现新的命令：用户可以从ARX类层次关系中的大多数类和符号表类中派生自己的类。
(2) 决定ARX程序应该响应的AutoCAD消息：AutoCAD通过向ARX程序发出一系列的消息指明在它内部发生的特殊事件，ARX程序必须对其中的某些消息作出反映，并触发相应的操作。
(3) 实现应用程序与AutoCAD通信的入口：AutoCAD通过函数acrxEntryPoint()来调用ARX程序，而不是象普通的C++程序那样使用main()函数。
函数acrxEntryPoint()中可以用switch语句处理AutoCAD的各种返回信息，根据不同信息执行不同的函数，并返回状态码。
如果针对特定的消息返回出错代码，则必须用case语句来处理。
最后，必须用AcRx::kRetOk 作为函数acrxEntryPoint()的最终返回值。
(4) 完成ARX程序的初始化：用户必须在acrxEntryPoint()函数的AcRx::kInitAppMsg 事件中或者该事件调用的函数（例如：initApp（）函数）中，对程序中自定义的所有类进行初始化，然后调用acedRegCmds->addCommand()函数在AutoCAD命令堆栈中注册新命令。
(5) 实现卸载（Unload）功能：用户必须在acrxEntryPoint()函数的AcRx:: kUnloadAppMsg 事件中或者该事件调用的函数（例如：unloadApp（）函数）中，调用acedRegCmds->removeGroup()函数将initApp（）函数中注册的新命令组从AutoCAD命令堆栈中清除，调用deleteAcRxClass()函数清除程序中自定义的任何类，然后删除所有由应用程序添加到AutoCAD中的对象，并清除所有与AcDbObject、AcDbDatabase、AcRxDynamicLinker或AcEditor对象相关联的事件反应器。
