道路勘测设计(平面线形设计1)
制定最大超高坡度 ih （max ）要根据道路所在地区的气候条件， 还要给驾驶员和乘客以心理上的安全感。对重山区，城市附近， 交叉口以及有相当数量非机动车行驶的道路，最大超高还要比 一般道路小些。
（二）最小半径的计算
《标准》中规定的最小平曲线半径是汽车在曲线部 分能安全而又顺适的行驶的条件而确定的。 最小平曲线半径的实质是汽车行驶在公路曲线部分 时，所产生的离心力等横向力不超过轮胎与路面的 摩阻力所允许的界限，并使乘车人感觉良好舒适的 曲线半径值。
哪一个最优？
2. 当采用长的直线线形时，应注意的问题：
（3）道路两侧过于空旷时，宜采取植不同树种或设
臵一定 建筑物、雕塑、广告牌 等措施，以改善单调
的景观。
（4）长直线或长下坡的尽头的平曲线，除曲线半径、
超高、视距等必须符合规定外，还必须采取设臵标 志、增加路面抗滑能力等安全措施。
美 国 俄 勒 冈 州
X Fcos α Gsin α
X F Gi h Gv 2 Gi h gR v2 G( ih ) gR
Y
X
V2 ih 127R
（一）计算公式与因素
根据汽车行驶在曲线上力的平衡式计算曲线半径： 当设超高时 ：
V2 R 127( i h )
式中：V——设计速度，（km/h）；
V2 R 127( μ ih )
ih
1．极限最小半径
指各级公路在采用允许最大超高和允许的横向摩阻系数情况 下，能保证汽车安全行驶的最小半径。
V2 R 127( μ ih )
强调说明：极限最小半径是路线设计中的极限值，是在特殊困难 条件下不得已才使用的，一般不轻易采用。
2．一般最小半径
公路测量方案
公路测量方案在公路建设领域中，测量是一个至关重要的步骤。
通过精确的测量，可以确保公路的建设过程符合规范，同时也能为后续的道路维护和管理提供准确的数据。
本文将介绍一种公路测量方案，以确保测量结果的准确性和可靠性。
一、概述在进行公路测量时，我们首先需要明确测量的目的。
一般而言，公路测量的主要目的包括确定道路线路、标记里程、确定地形特征等。
因此，在进行测量前，必须制定合理的测量方案，并选择适当的测量工具和方法。
二、测量工具与设备在公路测量中，常用的测量工具和设备包括全站仪、GPS定位系统、测量车辆等。
全站仪能够提供高精度的角度和距离测量；GPS定位系统则能够提供精确的地理坐标信息；而测量车辆则能够快速测量道路的标记里程和地形特征。
三、测量方法1. 探地测量为了确保公路建设过程中的地基工程质量，我们需要进行探地测量。
通过探地测量，可以确定地下水位、地质构造、土壤等信息。
常用的探地测量方法包括钻孔测量、声波测量、电磁测量等。
2. 全站仪测量全站仪是公路测量中常用的工具之一。
在进行公路线路测量时，我们可以使用全站仪进行角度和距离的测量。
通过在测量点上设置反光棱镜，可以准确地获取线路的坐标和高程信息。
3. GPS测量GPS定位系统在公路测量中也起着重要的作用。
通过安装GPS接收器，我们可以获取道路节点的精确地理位置信息，并为道路设计和规划提供可靠的数据支持。
4. 遥感技术遥感技术在公路测量中具有广泛的应用。
通过航空遥感或卫星遥感，可以获取大范围的地理信息。
这对于公路线路规划、地形分析等方面非常有价值。
四、测量过程1. 确定测量控制点在公路测量前，首先需要确定测量控制点。
这些控制点应该位于道路的关键位置，包括交汇点、起始点、终点等。
通过测量控制点，可以保证整个测量过程的准确性和一致性。
2. 进行测量根据测量方案，使用相应的测量工具和设备进行测量。
在测量过程中，应确保工具的精度和准确性，并采取适当的测量方法。
3. 数据处理与分析测量完成后，需要对测量数据进行处理和分析。
公路测量规范[1]
![公路测量规范[1]](https://img.taocdn.com/s3/m/732a3cf24693daef5ef73d87.png)
中华人民共和国行业标准公路勘测规范Specifications for Highway Reconnaissance SurveyJTJ061-99关于发布《公路勘测规范》的通知交公路发[1999]269号各省、自治区交通厅，北京市交通局，上海市市政工程管理局，天津市市政工程局，重庆市交通局，部属公路设计、施工、科研、监督、监理单位，公路院校：现批准发布《公路勘测规范》（编号JTJ061-99），作为行业标准，自1999年12月1日起施行。
1985年发布的《公路路线勘测规范》（JTJ061-85）以及1991年发布的《公路桥位勘测设计规范》（JTJ062-91）、1985年发布的《公路隧道勘测规程》（JTJ063-85）中有关勘测的内容同时废止。
《公路勘测规范》由交通部第一公路勘察设计院主编，人民交通出版社出版。
希望各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告交通部第一公路勘察设计院，以便修订时参考。
中华人民共和国交通部1999年6月4日1 总则1.0.1 为统一公路勘测的技术要求、精度和作业方法，提高公路勘测水平和质量，适应公路工程建设需要，制订本规范。
1.0.2本规范适用于新建和改建公路项目，以及桥梁、隧道、互通式立体交叉等独立建设项目的勘测。
1.0.3公路勘测除应符合本规范外，还应符合国家现行的有关强制性标准的规定。
1.0.4公路勘测应按《公路工程基本建设项目设计文件编制办法》所规定的设计阶段进行相应的勘测工作，本规范按初测、定测及一次定测编制。
1.0.5各设计阶段，当需对路线、桥梁、隧道、互通式立体交叉等进行方案比较时，应对各方案进行同深度的勘测与调查。
1.0.6公路勘测作业方法除应使用本规范规定的各种方法外，亦可运用高新技术采用符合本规范精度规定的其它勘测方法，不断提高公路勘测质量与水平。
1.0.7本规范的测量精度以中误差为衡量指标，极限误差为中误差的两倍。
1.0.8公路勘测工作，应按有关规定对全过程进行质量控制。

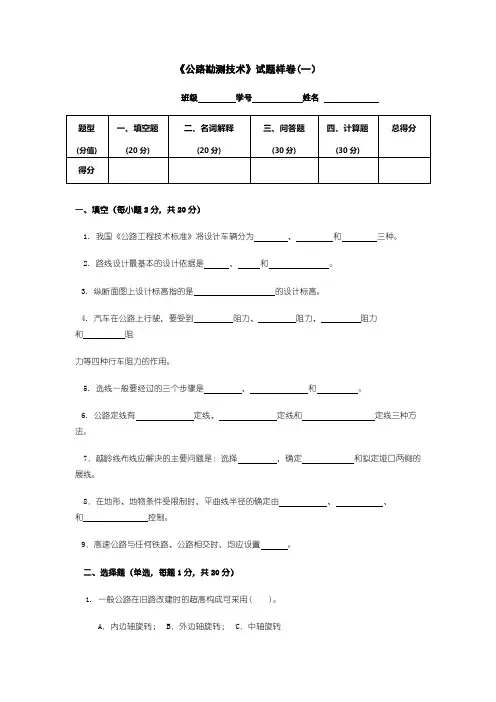

公路勘测技术试题一
《公路勘测技术》试题样卷(一）班级学号姓名一、填空（每小题2分，共20分）1. 我国《公路工程技术标准》将设计车辆分为、和三种。
2. 路线设计最基本的设计依据是、和。
3. 纵断面图上设计标高指的是的设计标高。
4. 汽车在公路上行驶，要受到阻力、阻力、阻力和阻力等四种行车阻力的作用。
5. 选线一般要经过的三个步骤是、和。
6. 公路定线有定线、定线和定线三种方法。
7．越岭线布线应解决的主要问题是：选择，确定和拟定垭口两侧的展线。
8．在地形、地物条件受限制时，平曲线半径的确定由、、和控制。
9．高速公路与任何铁路、公路相交时，均应设置。
二、选择题（单选，每题1分，共20分）1. 一般公路在旧路改建时的超高构成可采用( )。
A．内边轴旋转； B．外边轴旋转； C．中轴旋转2. 公路纵坡越大越长，则汽车越需要()。
A．较高排档；B．较大牵引力；C．较高车速3. 《设计规范》规定：公路竖曲线采用()。
A．二次抛物线； B．三次抛物线； C．回旋曲线4. 沿溪线低线位的优点，其中有()。
A．平纵面比较顺直平缓，路线线形可采用较高的技术标准；B．路基防护工程少；C．在狭窄河谷地段，路基废方处理容易5. 确定路线最小纵坡的依据是()。
A．汽车动力性能； B．公路等级； C．排水要求6．高速公路和一级公路应满足（）视距的要求。
A．超车； B．停车； C．2倍的停车7．双车道公路一般情况下应保证（）视距的要求。
A．停车；B．2倍的停车； C．超车8．反映汽车在圆曲线上行驶横向安全、稳定程度的指标是（）。
A．离心力；B．横向力； C．垂向力； D．横向力系数9．竖曲线起终点对应的里程桩号之差为竖曲线的（）。
A．切线长； B．切曲差；C．曲线长10．最大纵坡的限制主要是考虑（）时汽车行驶的安全；A．上坡； B．下坡； C．平坡11．路基设计表是汇集了路线（）设计成果。
A．平面； B．纵断面； C．横断面；D．平、纵、横12．越岭线在实地定线前的试坡一般（）进行。
公路工程施工安全技术规范-市政(公路)工程施工测量步骤与方法
市政（公路）工程施工测量步骤与方法3．3．1交接桩程序由建设单位组织工程交接桩，向施工单位提供测绘部门测定的导线点（控制桩）、水准点的成果资料，并现场指认桩位。
甲乙双方在交接桩记录单上签字认可。
3．3．2验线复核方法导线点位平面位置验线复核方法：用全站仪两测回验相邻点左夹角，测距三次取其平均值。
并与限差比较、判断。
水准点位高程验线复核方法：用全站仪采用往返测高差法校验，或用水准仪采用附和测法校验。
验线复核成果整理成表格资料报送驻地监理工程师。
经监理工程师签字认可方能作为施工依据。
3．3．3导线布设、加密与计算导线宜布设成附和导线并造标埋石，导线边长应在150米左右，在宜长期保留情况下应尽量靠近构筑物附近，经计算导线精度应满足相应规范要求；如须布设成支导线，则必须加强校核条件。
加密后的导线点作为控制点是测定构筑物位置与线路中心、细部放样的依据。
3．3．4水准布设、加密与计算水准点的布设宜采用附和水准测法，加密点应尽量靠近施工区域且稳固的地方，其间距宜保持在200米左右，测算精度满足相应规范要求。
大型构筑物、桥区设专用水准点。
3．3．5施工区域方格网或段面测量及土方量的计算高速公路一般沿线路测量其横断面现况高程，断面间距视现场起伏状况而定，且尽量与设计图纸提供的断面图里程相对应，以便于核算土方量。
3．3．6路基、路面、桥涵构筑物施工测量方法根据设计图纸中的“逐桩坐标表”测定线路中桩（如须加密，则根据公式计算。
现一般作法是：将计算程序输入CASIO fx-4800P型计算器进行计算操作）。
3．3．6．1路基：根据图纸要求和现况地面标高计算出坡角线，加宽30~50cm （留出刷边坡量）订木桩、撒白灰线，作为底层上料宽度控制线。
根据规范要求确定出每层填筑厚度，加上碾压前的虚铺厚度，用水准仪控制高程，标于木桩或人工堆起的土堆顶部，作为每层填筑的标高控制。
3．3．6．2路面：依据导线点定出道路中心桩，一般间距为50米，每侧路宽不应超出±20mm。

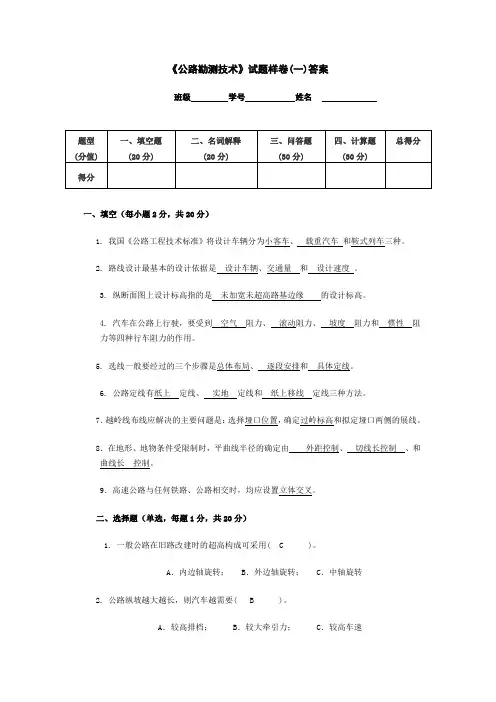

《公路勘测技术》试题样卷(一)答案
