管式加热炉温度-流量串级控制系统的设计
管式加热炉温度-流量串级控制系统的设计1方案选定管式加热炉是炼油、化工生产中的重要装置之一，它的任务是把原料油加热到一定温度，以保证下道工序的顺利进行。
因此，常选原料油出口温度1tθ（）为被控参数、燃料流量为控制变量，构成如图1-1所示的温度控制系统，控制系统框图如图1-2所示。
影响原料油出口温度1tθ（）的干扰有原料油流量1()f t、原料油入口温度2()f t、燃料压力3()f t、燃料压力4()f t等。
该系统根据原料油出口温度1tθ（）变化来控制燃料阀门开度，通过改变燃料流量将原油出口温度控制在规定的数值上，是一个简单控制系统。
图1-1 管式加热炉出口单回路温度控制系统图1-2 管式加热炉出口温度单回路控制系统框图由图1-1可知，当燃料压力或燃料热值变化时，先影响炉膛温度，然后通过传热过程逐渐影响原料油的出口温度。
从燃料流量变化经过三个容量后，才引起原料油出口温度变化，这个通道时间常数很大，约有15min ，反应缓慢。
而温度调节器1T C 是根据原料油的出口温度1()t θ与设定值的偏差进行控制。
当燃料部分出现干扰后，图1-1所示的控制系统并不能及时产生控制作用，克服干扰对被控参数1()t θ的影响，控制质量差。
当生产工艺对原料油出口温度1()t θ要求严格时，上述简单控制系统很难满足要求。
燃料在炉膛燃烧后，首先引起炉膛温度2()t θ变化，再通过炉膛与原料油的温差将热量传给原料油，中间还要经过原料油管道管壁。
显然，燃料量变化或燃料热值变化，首先使炉膛温度发生改变。
如果以炉膛温度作为被控参数组成单回路控制系统，会使控制通道容量滞后减少，时间常数约为3min ，对来自燃料的干扰3()f t 、4()f t 的控制作用比较及时，对应的控制系统如图1-3所示。
系统框图如图1-4。
但问题是炉膛温度2()t θ毕竟不能真正代表原料油出口温度1()t θ，即使炉膛温度恒定，原料油本身的流量或入口温度变化仍会影响原料油出口温度，图1-3 管式加热炉炉膛温度控制系统这是因为来自原料油的干扰1()f t 、2()f t 并没有包含在图1-4所示的控制系统（反馈回路）之内，控制系统不能克服1()f t 、2()f t 对原料油出口温度的影响，控制效果仍达不到生产工艺要求。
加热炉出口温度与燃料油压力串级控制系统
项目三 串级控制系统
串级控制系统
内容提要
本项目讲述以提高系统控制质量为目的的串 级控制系统。主要介绍了串级控制系统的组成原 理与结构，系统特点，应用范围、串级控制方案 的设计原则，最后介绍了串级控制系统的投运步 骤和参数整定方法。
项目三 串级控制系统
在简单反馈回路中增加了计算环节、控制环 节或其他环节的控制系统统称为复杂控制系统。 复杂控制系统的种类较多，按其所满足的控制要 求可分为两大类：
从上述分析中可以看出，在串级控制系统中，由于引入了一 个副回路，因而能及早克服从副回路进入的二次扰动对主变量的 影响，又能保证主变量在其他扰动（一次扰动）作用下能及时加 以控制，因此能大大提高系统的控制质量，以满足生产的要求。
项目三 串级控制系统
3.2 串级控制系统的特点
从总体来看，串级控制系统仍然是一个定值控制系统。 但是和简单控制系统相比，串级控制系统在结构上增加了一 个与之相连的副回路，因此具有很多特点，如下所述。
图3.3 加热炉温度串级控制系统方框图
项目三 串级控制系统
3.1.2 串级控制系统的结构
1．方框图 串级控制系统是一种常用的复杂控制系统，它是根据系统
结构命名的。串级控制系统由两个控制器串联连接组成，其中一 个控制器的输出作为另一个控制器的设定值。 如图3.4所示，为串级控制系统的通用原理方框图。由该图 可以看出，串级控制系统在结构上具有以下特征： （1）将原被控对象分解为两个串联的被控对象； （2）中间变量为副被控变量，称为副控制系统； （3）以原对象的输出信号为主被控变量，构成一个主控制系 统，称为主控制系统、主回路或主环； （4）主控制系统中控制器的输出信号作为副控制系统控制器 的设定值； （5）主回路是定值控制系统，副回路是随动控制系统。

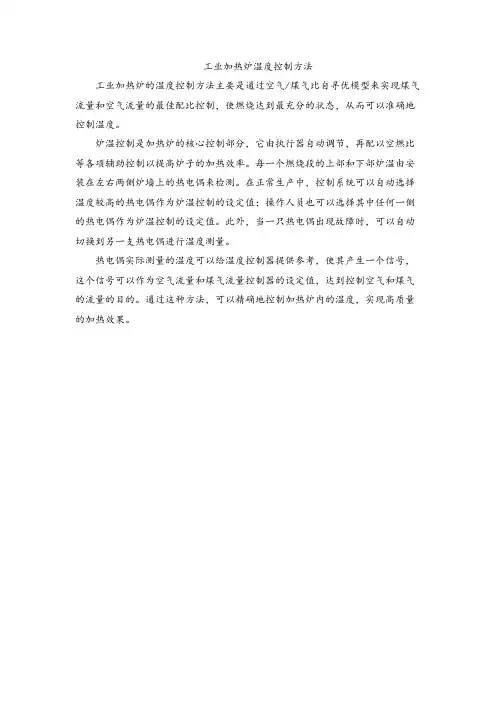

工业加热炉温度控制方法
工业加热炉温度控制方法
工业加热炉的温度控制方法主要是通过空气/煤气比自寻优模型来实现煤气流量和空气流量的最佳配比控制，使燃烧达到最充分的状态，从而可以准确地控制温度。
炉温控制是加热炉的核心控制部分，它由执行器自动调节，再配以空燃比等各项辅助控制以提高炉子的加热效率。
每一个燃烧段的上部和下部炉温由安装在左右两侧炉墙上的热电偶来检测。
在正常生产中，控制系统可以自动选择温度较高的热电偶作为炉温控制的设定值；操作人员也可以选择其中任何一侧的热电偶作为炉温控制的设定值。
此外，当一只热电偶出现故障时，可以自动切换到另一支热电偶进行温度测量。
热电偶实际测量的温度可以给温度控制器提供参考，使其产生一个信号，这个信号可以作为空气流量和煤气流量控制器的设定值，达到控制空气和煤气的流量的目的。
通过这种方法，可以精确地控制加热炉内的温度，实现高质量的加热效果。
加热炉出口温度与炉膛温度串级控制系统设计
第一章系统分析与控制方案的确立1。
系统分析图1。
1所示为某工业生产中的加热炉，其任务是将被加热物料加热到一定温度，然后送到下道工序进行加工。
加热炉工艺过程为:被加热物料流过排列炉膛四周的管道后,加热到炉出口工艺所要求的温度。
在加热用的燃料油管道上装有一个调节阀，用以控制燃料油流量，以达到控制出口温度的目的。
被加热物料图1。
1加热炉出口温度系统由于加热炉时间常数大，而且扰动的因素多，比如原料侧的扰动及负荷扰动；燃烧侧的扰动等,单回路反馈控制系统不能满足工艺对加热炉出口温度的要求。
为了提高控制质量，采用串级控制系统，运用副回路的快速作用，有效地提高控制质量，满足生产要求。
2。
串级控制系统的设计加热炉工艺过程为：被加热物料流过排列炉膛四周的管道后，加热到炉出口工艺所要求的温度。
在加热用的燃料油管道上装有一个调节阀，用以控制燃料油流量，以达到控制出口温度的目的。
由于加热炉时间常数大，而且扰动的因素多,比如原料侧的扰动及负荷扰动；燃烧侧的扰动等，单回路反馈控制系统不能满足工艺对加热炉出口温度的要求.为了提高控制质量，采用串级控制系统，运用副回路的快速作用，以加热炉出口温度为主变量，选择滞后较小的炉膛温度为副变量，构成炉出口温度与炉膛温度的串级控制系统有效地提高控制质量,以满足工业生产的要求,系统的串级控制结构图如图1.2所示.图1.2加热炉出口温度串级控制系统结构图串级控制系统的工作过程，就是指在扰动作用下，引起主、副变量偏离设定值，由主、副调节器通过控制作用克服扰动，使系统恢复到新的稳定状态的过渡过程。
由加热炉出口温度串级控制系统结构图可绘制出其结构方框图，如图1。
3所示。
主控制器副控制器调节阀炉膛出口温度副检测、变送仪表主检测、变送仪表图1.3 加热炉出口温度串级控制系统结构方框图(1) 主被控参数的选择应选择被控过程中能直接反映生产过程中的产品产量和质量,又易于测量的参数.在加热炉出口温度与炉膛温度的串级控制系统中加热炉出口温度为系统的主被控参数，因为加热炉出口温度是整个控制作用的关键，要求出口物料温度维持在某给定值上下.如果其调节欠妥当,会造成整个系统控制设计的失败。
