汽车发动机燃油供给系统PPT课件
③汽油的安定性
指汽油在自然条件下，长时间放置的稳定性。用胶质和诱导期及碘 价表征。胶质越低越好，诱导期越长越好，国家标准规定，每100 毫升汽油实际胶质不得大于5毫克。
④汽油的防腐蚀性
腐蚀性是指汽油在存储、运输、使用过程中对储罐、管线、阀门、 汽化器、气缸等设备产生腐蚀的特性。用总硫、硫醇、铜片实验和 酸值表征。
③油箱构造特点 在某一转速下，节流阀部分打开时所发出的功率与该转速下节流阀完全打开发出的功率比
汽油箱 盖
放油螺栓
油箱多为薄钢板冲压焊制，内部镀 锌或镀锡，有的用塑料铸制。同时为 保证汽油泵正常工作，油箱盖设有空
滤网
加油延伸管
气阀与蒸汽阀。
常见车型油箱容量
大体按汽车加满油后可行驶500公里左右为限，油耗大的油箱就大油耗小的油箱就小。 玛莎拉蒂新总裁:90 L 保时捷911卡雷拉4S：67 L 宾利欧路GTC：90 L 阿斯顿马丁DBS6.0：78 L 奔驰SLK350：70 L 保时捷卡宴turbo S： 100 L 现在捷达60 老款55 奇瑞50 1.6以上大部分60 1.6一下40 大型车100 150
（2）燃油滤清器
汽油滤清器简称汽滤。汽油滤清器有
化油器式和电喷式之分，使用化油器的 汽油发动机，汽油滤清器位于输油泵进 口一侧，工作压力较小，一般采用尼龙 外壳，电喷式发动机的汽油滤清器位于 输油泵的出口一侧，工作压力较高，通 常采用金属外壳。汽油滤清器的滤芯多 采用滤纸，也有使用尼龙布、高分子材 料的汽油滤清器主要功能是滤除汽油中 的杂质。如果汽油滤清器过脏或堵塞。 线式滤纸汽油滤清器：汽油滤清器在此 类汽油滤清器内部，折叠的滤纸和塑料 或金属滤器的两端连接，污油进入后， 由滤清器外壁经过层层滤纸过滤后到达 中心，洁净的燃油流出。
燃油供给与调控系统—燃油系统的组成(内燃机车柴油机课件)
喷 油 泵 原 理
喷 油 泵 偶 件 结 构
喷 油 泵 偶 件 原 理
喷 油 器
3. 结 构 理
4. 工 作 原 理
5.喷 射过 程的 三个 时期
高压油管
第十讲
• 燃油性能 • 系统组成 • 喷油泵 • 喷油器 • 高压油管
燃油系统
燃油质量指标
• 自燃点：燃油在没有外界引火条件下能发生燃烧的最低温度（柴油350℃、汽油
530～685℃）。
• 闪点：燃油挥发的蒸汽与空气形成的混合物遇引火预源能够闪燃的柴油最低温度
（柴油60～120℃、汽油-50℃）。
• 十六烷值：衡量燃油发火性能的主要指标。 • 粘度、凝点、浊点、馏分
20
分隔式燃烧室——涡流室式燃烧室
2024/1/10
21
燃烧过程分析
高压供油喷射装置
• 喷油泵 • 喷油器 • 高压油管 • 16V265H型柴油机的高压供油喷射装置 • GEVO16型柴油机的高压供油喷射装置 • R12V280ZJ型柴油机的高压供油喷射装置
喷 油 泵
喷 油 泵 结 构
• 高压供油喷射装置——喷油泵、喷油器、高压油管等 • 油量调节控制装置——随外界负荷变化而自动调节燃油供给量，
以保证柴油机在稳定转速下运转工作，一般采用调速器（联合 调节器）或电子控制系统
燃烧室与燃烧过程
• 柴油的主要性能指标 • 燃烧室形式及性能 • 燃烧过程分析
柴油的主要性能指标
温度(柴油60～120℃、汽油-50℃）
燃烧室形式及性能
直接喷射式——开式燃烧室
2024/1/10
15
开式燃烧室
2024/1/10
16
直接喷射式——半开式燃烧室
柴油机燃油供给系统概述电子课件
燃油泵
将燃油从燃油箱抽送到喷油器。
喷油器
喷射燃油到柴油机的燃烧室中。
燃油供给系统的工作原理
1
燃油泵供油
燃油泵将燃油从燃油箱抽送到喷油器。
2
经过过滤器
燃油经过过滤器去除杂质和颗粒。
3
喷油器喷射
喷油器将燃油喷射到柴油机的燃烧室中。
常见的燃油供给系统故障1 燃泄漏可能由密封件损坏或管路老化引起。
3 喷油器故障

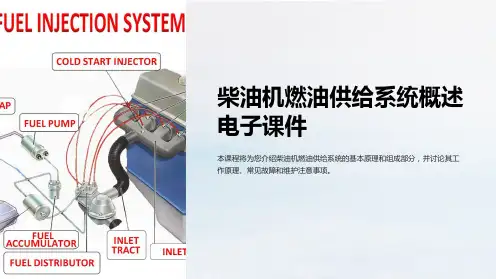

柴油机燃油供给系统概述 电子课件
本课程将为您介绍柴油机燃油供给系统的基本原理和组成部分，并讨论其工 作原理、常见故障和维护注意事项。
燃油供给系统的作用
燃油供给系统负责将燃油从燃油箱输送到柴油机的喷油器中，确保引擎正常运行。
燃油供给系统的组成部分
燃油箱
储存并供应燃油的容器。
过滤器
去除燃油中的杂质和颗粒。
喷油器堵塞或喷油不均匀。
2 堵塞的过滤器
杂质和颗粒堆积导致流量减少。
系统维护和保养注意事项
• 定期更换燃油滤清器 • 检查燃油泄漏 • 定期清洗喷油器 • 保持燃油箱干净 • 定期检查燃油管路
总结
燃油供给系统是柴油机正常运行所必需的重要组成部分，定期维护和保养可以确保引擎的高效性能和可靠性。
燃油供给系统的组成和基本原理课件
压缩过程
燃油在泵腔中被压缩，同 时产生高压。
排出过程
高压燃油通过出口阀进入 供油管路。
燃油滤清器的过滤原理
过滤材料
燃油滤清器内部使用纤维或颗粒 状材料作为过滤介质。
杂质截留
当燃油通过过滤介质时，杂质被截 留在介质表面或内部。
清洁过程
随着杂质在过滤介质上的积累，滤 清器的过滤能力下降。需要定期清 洁或更换滤清器。
燃油管路的设计原理
材料选择
燃油管路应选择耐腐蚀、耐高 温、耐压的材料，如不锈钢、
高强度塑料等。
弯曲半径
为了确保燃油的正常流动，设 计燃油管路时应保持适当的弯 曲半径。
连ቤተ መጻሕፍቲ ባይዱ方式
燃油管路连接应牢固、密封性 好，以确保燃油不泄漏。常见 的连接方式包括焊接、卡箍、 螺纹等。
防振设计
为了减少车辆运行时因振动引 起的燃油泄漏，燃油管路应设 计有防振措施，如防振垫等。
VS
废气再循环技术
将发动机排出的废气部分引入进气系统中 ，与新鲜空气混合后再次进入气缸参与燃 烧。这有助于降低燃烧温度，减少氮氧化 物等有害气体的排放。
感谢您的观看
THANKS
燃油箱一般由金属或塑料制成 ，内部设有隔板或滤网，以分 隔燃油和空气，防止燃油被氧 化和污染。
燃油箱设有注油口和排气口， 方便加油和排放空气。
燃油泵
燃油泵是燃油供给系统中的核心 部件之一，主要作用是泵送燃油
。
燃油泵一般由电动马达驱动，将 燃油从燃油箱中泵出，并加压至 一定的压力后供给发动机使用。
燃油泵一般分为机械式和电子式 两种，机械式燃油泵噪音较大，
喷油嘴
将燃油以雾状喷入发动机的燃 烧室。
燃油供给系统的重要性
燃油系统结构组成及工作原理PPT课件
两极调速器
油压控制原理
作用：用来修正来自于齿轮泵的燃油压力，为油泵提供基 础油压，这就是为什么所有的PT泵都有两极调速器的原因。
怠速油道 主油道 进油油道 调速器柱塞 油压控制钮
扭 矩 压 力
转速 1000
2000
F推=P×A= F弹
离心力→←柴油压力→←调速器弹簧张力 齿轮泵的供油压力取决于使调速器柱塞与油压控制钮之间间隙闭 合的作用力，它直接与柴油机的转速有关。
2）最大扭矩转速约为额定转速的70%
3）高怠速往往大于额定转速的8--10%
发动机的转速取决以下三个因素：
A）节流轴位置（节流轴俗称油门）
B）调速器位置
C）发动机负荷
（二）压力控制：调速器的压力控制都是通过油道截面面积
的改变来实现的。
两极调速器
两极调速器功能 1.随着柴油机转速的变化自动调节供油压力 2.限制柴油机的最高转速 3.稳定柴油机的最低转速 4.提高柴油机高、低速时对负荷的适应性 两极调速器
拆掉的旧件不能重新使用，应把它打烂以防与新 件混淆。
用干净的柴油将新的滤清器灌满。 将滤清器装到发动机上，当橡胶面与盖面接触时将 滤清器再旋进1/2到3/4圈即可。不能太紧，否则滤清器 会变形，造成空气进入燃油系统，太松结果也一样。
PT燃油泵外观
PPTT（P（TGP（G）T）(G—G）—)A-型VFASCF燃型型C-油燃燃VS泵油油泵泵
调速器
PT燃油泵具有两个功能：速度控制和油压控制，两者相互影响。
（一）速度控制，我们感兴趣的有以下四种速度：
A）低怠速（M11）： 675 RPM
B）最大扭矩转速：
1300 RPM
C）额定转速：
2100-1500 RPM
燃油供给系统ppt
形式：膜片式、滑片式、 活塞式、齿轮式等。
偏心轮 滚轮
挺杆 推杆 出油口 出油阀
喷油泵凸轮轴
手柄
泵体
手油泵
B
A
活塞 弹簧 进油阀 活塞
进油口
二、柴油滤清器结构
功用：除去柴油中杂质。 纸质滤芯柴油滤清器
出油口
盖
进油口
种类： 粗滤器：滤去较大杂质。 细滤器：滤去较小杂质。
结构:
限压阀
壳体
滤芯
放油螺塞
柱塞套
直槽 径向油孔
斜槽 柱塞 柱塞—直槽、45°斜槽（两槽相通） 柱塞套—径向油孔（进油、回油）
（2）出油阀偶件
组成：出油阀和出油阀座组成。 作用： a. 防止燃油倒流； b.使喷油迅速、停油干脆。
出油阀 出油阀座
减容体
出油阀 弹簧
出油阀
出油阀座
出油阀—密封锥面、十字断面
出油阀座—圆柱面
减容体：减小高压腔的容积
ω型 球型
涡流室燃烧室
分隔式燃烧室
预燃式燃烧室
1 、直接喷射式燃烧室 ω 型燃烧室
优点：形状简单，结构紧凑， 燃烧室与水套接触面积小， 散热少，可减少热损失，热 效率高，经济性较好。 缺点：工作粗暴，所需喷射 压力高，制造困难，喷孔易 堵。 多孔喷油器
球形燃烧室
优点：工作柔和，噪音小，又 叫轻声发动机。 缺点：起动困难。
中心杆
第五节 电控柴油机喷射系统
电控柴油机喷射系统的优点：
1、降低柴油机的排放；
2、改善柴油机的运转性能； 3、降低柴油机燃油消耗率。
组成： 由传感器、电控单元（ECU）和执行器三部分组成。
分泵工作原理
工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作 用下，迫使柱塞作上、下往复运动，从而完成泵油任务， 泵油过程可分为以下三个阶段。
汽油机燃油供给系统课件
和控制器实现对节气门开度的精确控制。
喷油器与节气门体的故障诊断与修复
常见故障
喷油器堵塞、漏油、电磁阀失效等；节气门体积碳、卡滞、传感器故障等。
诊断方法
通过读取故障码、检查数据流、观察发动机运转状态等方式，确定故障部位和原因。
修复方法
喷油器故障一般需要更换喷油器或清洗喷油嘴；节气门体故障可以通过清洗积碳、更换传 感器等方式修复。在维修过程中，应注意保持清洁，避免杂质进入燃油系统，同时确保所 有连接部位紧固可靠，防止漏气漏油。
工作原理
当电磁阀通电时，产生吸力使喷油嘴开启， 燃油经过喷油嘴雾化后喷入进气歧管。电磁 阀断电时，吸力消失，喷油嘴关闭，燃油停 止喷射。
节气门体的作用与调节
作用
节气门体是控制发动机进气量的重要部件， 通过调节节气门的开度来控制混合气的浓度 ，从而调节发动机的运转状态。
调节方式
节气门体的调节方式一般分为机械式和电子 式两种。机械式通过拉线或拉杆直接连接驾 驶员脚下的油门踏板，电子式则通过传感器
维修完成后，要对相关部件和系统进 行复查，确保故障已彻底排除。同时 ，与客户沟通维修情况和注意事项， 保障客户后续使用顺利。
THANK YOU
类型
燃油泵主要分为机械式和电动式两种类型。
工作原理
燃油泵通过产生负压或正压，将燃油从油箱中抽出并供应给喷油器。机械式燃油泵通常通过凸轮轴驱 动，而电动式燃油泵则由电机驱动。
燃油滤清器的结构与功能
结构
燃油滤清器通常由滤芯、外壳和密封件等组成。滤芯是滤清 器的核心部件，由滤纸或滤料构成，用于拦截燃油中的杂质 和水分。
正常工作。
注意事项
在清洗喷油器时，需注意清洗剂 的选择，以免对喷油器造成损害 。同时，清洗后需彻底晾干喷油 器，防止水分残留导致新的故障
喷油器与节气门体的故障诊断与修复
常见故障
喷油器堵塞、漏油、电磁阀失效等；节气门体积碳、卡滞、传感器故障等。
诊断方法
通过读取故障码、检查数据流、观察发动机运转状态等方式，确定故障部位和原因。
修复方法
喷油器故障一般需要更换喷油器或清洗喷油嘴；节气门体故障可以通过清洗积碳、更换传 感器等方式修复。在维修过程中，应注意保持清洁，避免杂质进入燃油系统，同时确保所 有连接部位紧固可靠，防止漏气漏油。
工作原理
当电磁阀通电时，产生吸力使喷油嘴开启， 燃油经过喷油嘴雾化后喷入进气歧管。电磁 阀断电时，吸力消失，喷油嘴关闭，燃油停 止喷射。
节气门体的作用与调节
作用
节气门体是控制发动机进气量的重要部件， 通过调节节气门的开度来控制混合气的浓度 ，从而调节发动机的运转状态。
调节方式
节气门体的调节方式一般分为机械式和电子 式两种。机械式通过拉线或拉杆直接连接驾 驶员脚下的油门踏板，电子式则通过传感器
维修完成后，要对相关部件和系统进 行复查，确保故障已彻底排除。同时 ，与客户沟通维修情况和注意事项， 保障客户后续使用顺利。
THANK YOU
类型
燃油泵主要分为机械式和电动式两种类型。
工作原理
燃油泵通过产生负压或正压，将燃油从油箱中抽出并供应给喷油器。机械式燃油泵通常通过凸轮轴驱 动，而电动式燃油泵则由电机驱动。
燃油滤清器的结构与功能
结构
燃油滤清器通常由滤芯、外壳和密封件等组成。滤芯是滤清 器的核心部件，由滤纸或滤料构成，用于拦截燃油中的杂质 和水分。
正常工作。
注意事项
在清洗喷油器时，需注意清洗剂 的选择，以免对喷油器造成损害 。同时，清洗后需彻底晾干喷油 器，防止水分残留导致新的故障
发动机燃油供给系统PPT课件
.
3
发动机燃油供给系统
二、燃油供给系统的工作原理
电动燃油泵把燃油从燃油箱泵出并加压，经燃油滤清器 过滤后送至燃油分配管，在燃油压力调节器的作用下使油 压与进气歧管内气压差始终保持恒定，ECU控制喷油器适 时开启，将定量定压的燃油喷入进气歧管，多余的燃油经 回油管回到燃油箱。
.
4
汽油机供给系统路线示意图
2.按安装位置分类
电动燃油泵按安装位置不同，可分为内置式和外置式两种。
.
8
发动机燃油供给系统
电动燃油泵的构造
1.涡流式电动燃油泵
涡轮式电动燃油泵的组成
涡轮式电动燃油泵主要由电动机、涡轮泵、单向阀、安全阀等组成。
2.滚柱式电动燃油泵
滚柱式电动燃油泵主要由电动机、滚柱式燃油泵、出油阀、卸压阀等组 成。
.
6
柴油机供给系统的路径
柴油从柴油箱被吸入输油泵并泵出，经柴 油滤清器滤去杂质后，进入喷油泵。自喷 油泵输出的高压柴油经高压油管和喷油器 喷入燃烧室。由于输油泵的供油量比喷油 泵供油量大得多，过量的柴油便经过油管 回流到输油泵中。柴油通过喷油器呈雾状 喷入燃烧室，与空气混合形成可燃混合气， 通过进气管送入到各个气缸中进行燃烧。 并将燃烧产生的废气经排. 气管和排气消声 7
发动机燃油供给系统
电动燃油泵的类型
1.按工作原理分类
（1）容积泵 容积泵是靠泵腔容积的变化来吸油和压油的，是一种间歇性输油的泵，
有较大的油压波动和振动噪声，但工作压力较பைடு நூலகம்。 （2）流体动力泵
流体动力泵是靠泵轮驱动燃油流动，流动中的燃油因动量变化而产生油压， 是一种连续输油的泵，压力波动小，但工作压力较低，宜用于大油量、低油 压的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油压调节器
位置：燃油分配管一端 作用：调节输油管油压
燃油供给系统供油回路
喷油器 汽油箱→ 汽油泵→ 汽油滤清器→ 输油管 → 油压调节器
回油管
燃油供给系统组成和工作原理
主讲人：魏潇
燃油供给系统
功用：提供发动机燃烧所需的燃油 组成：
燃油供给系统的组成
喷油器 燃油分配管油箱 Nhomakorabea油
压
调
节
回油管
器
油泵 燃油滤清器
输油管
油泵
位置：内置油箱，或在输油管上 作用：泵油
燃油滤清器
位置：输油管上 作用：过滤汽油
喷油器
位置：发动机体上侧方 作用：喷油
