CAD CAM课程设计说明书
机械CAD/CAM课程设计说明书设计题目：漏斗零件的计算机辅助设计与制造班级机自092学生卢开确指导教师宋世柳教研室主任广西工学院机电一体化教研室2013 年 1 月 4 日前言机械CAD/CAM是一门理论性与实践性都较强的综合性专业课，涉及的知识面广。
在学习过程中，要综合运用基础理论，通过实训等环节来加深对课程的理解，获得机械CAD/CAM技术的基本理论和基础知识；掌握CAD/CAM系统硬件配置的一般原则；锻炼培养解决实际问题的能力，具有进行CAD/CAM系统规划与实施的初步能力。
本次的课程设计是开放性的设计。
首先创建或设计具有曲面的三维零件,然后,利用现代的CAD/CAM技术进行零件三维实体建模,分析此零件的加工工艺,并用CAD/CAM技术模拟仿真零件的加工过程。
最后将加工程序传送到实验室的数控加工中心进行实际的加工。
同时要用现代的CAD/CAM 技术设计所加工零件的二维零件图等.在设计的过程中,要将以前学过的建模和数控编程的知识与实际的操作联系起来,加深对所学知识的理解。
同时进一步学习前沿的机械CAD/CAM技术,感受现代CAD/CAM技术的先进性,提高对CAD/CAM技术的综合运用能力和现场动手操作能力,是一次理论联系实际,理论转化成实际的质的飞跃.通过本次设计，系统地了解和掌握CAD/CAM技术的基本内容和基本知识，了解数控技术的发展趋势；掌握数控加工的编程方法，并能灵活使用目前使用比较普遍的CAD/CAM软件对较复杂零件进行编程，为以后的工作打下坚实的基础。
同时培养创新意识、工程意识和动手能力。
通过本次设计，使学生全面地、系统地了解和掌握CAD/CAM技术的基本内容和基本知识，了解数控技术的发展趋势；掌握数控加工的编程方法，并能灵活使用目前使用比较普遍的CAD/CAM软件对较复杂零件进行编程，为以后的工作打下坚实的基础。
同时培养学生的创新意识、工程意识和动手能力。
目录前言 (1)一、设计的目的 (3)二、设计的要求 (3)三、设计的内容及步骤 (3)四、设计总结 (22)五、参考文献 (22)一、设计的目的通过本次设计，使学生全面地、系统地了解和掌握CAD/CAM技术的基本内容和基本知识，了解数控技术的发展趋势；掌握数控加工的编程方法，并能灵活使用目前使用比较普遍的CAD/CAM软件对较复杂零件进行编程，为以后的工作打下坚实的基础。
同时培养学生的创新意识、工程意识和动手能力。
1、学习使用先进的CAD软件对零件进行三维实体建模；2、学习使用CAM软件对所设计的零件进行数控编程并进行加工仿真；3、学习使用加工中心、数控机床等先进设备按编制的数控程序加工出所设计零件。
二、设计的要求机械CAD/CAM课程设计题目一律定为：X X零件的计算机辅助设计与制造。
设计的要求包括以下几个部分：实际加工的三维零件图1张二维零件图1张加工程序清单1张加工好的零件1个课程设计说明书1份三、设计的内容及步骤（一）对零件进行分析，用UG软件对零件进行实体造型启动UG5.0—选择文件—新建—进入建模状态—进入草图，绘制如下草图完成草图—对草图进行回转在漏斗端面建立新草图，绘制漏斗耳草图完成草图，对草图进行拉伸完成零件造型建模为方便加工，对零件进行对半处理，并设置底座，加工零件如下图（二）零件编程及加工用UG5.0打开漏斗模型，点击开始——加工选项，进行初始化设置，进入UG的加工环境，在【CAM设置】列表中选择【mill contour】模板，单击【初始化】按钮，完成加工初始化。
创建几何体，在【操作导航器】对话框，双击【WORKPIECE】节点，系统弹出【Mill Geom】对话框，单击【部件几何体】，单击【全选】按钮，单击【确定】在【分析】下拉菜单中，选择【NC助理】命令，系统弹出【NC助理】对话框，如图所示，单击【参考矢量】单击Z轴按钮，单击【确定】按钮选择参考平面，在【NC助理】对话框，单击【参考平面】按钮，弹出【平面】，在【类型】下拉列表中，选择【点面、线或面上与面相切】如图所示创建工件几何体，在【操作导航器】对话框，双击【WORKPIECE】节点，系统弹出【Mill Geom】对话框，单击【指定部件】，在【部件几何体】对话框中，单击【全选】按钮，单击【确定】创建毛坯几何体，在【毛坯几何体】对话框中，选择【自动块】，如图所示在【操作导航器】工具条，中选择【几何体视图】，双击MCS MILL,系统弹出【Mill Orient】对话框，单击【确定】选择如图所示设置安全平面，选择【平面】选项，单击【选择安全平面】，弹出平面构造器，如图所示，选择如图安全平面，单击【确定刀具的创建，选刀具、修改刀具名称、确定。
粗加工选用直径为10mm平头铣刀，选择如图所示中设置刀具参数精加工选用直径为6mm的球铣刀，选择如图所示中设置刀具参数创建粗加工操作此工步的目的在于以较大的切削余量加工出漏斗的大概形状，所以工艺特点是加工效率高、切削量大，相应的，精度就没那么高，而且也较粗糙。
具体步骤如下：点击创建操作，选择型腔铣在【型腔铣】对话框设置粗加工参数，选T10平铣刀，设置切削层参数如下图所示设置切削参数如下图设置进刀运动沿形状斜进刀，退刀运动与进刀相同【型腔铣】点击设置进给率，参数如图生成粗加工刀具轨迹确认导轨，进行动态加工操作仿真。
3D动态显示，播放加工效果图如下用同样的方法创建精加工操作，设置加工参数。
在【型腔铣】中选用T6刀具，选用【进刀】方式沿形状斜进刀，切削层参数如下图所示【型腔铣】参数如下图所示，生成导轨，确认动态导轨（三）后处理输出NC程序在这一步，将利用UG系统后处理（UGPOST），输出相关的NC程序代码，以便数控系统识别进行工件的加工代码修改：遵循加工省时省材料原则进行加工代码的修改，把那些不必要的提刀或换刀代码删除，并相应的减少某些不必要的操作，以减少加工总时间，提高加工效率。
修改后的代码如下：粗加工程序代码：%N0040 G0 G90 G54 X1.9685 Y4.1224 S2000 M03N0050 G43 Z1.2356 H00N0060 G1 Z1.1175 F9.8 M08N0070 Y3.7484N0080 X3.9267N0090 X3.9335 Y3.7489N0100 G2 X3.9458 Y3.7365 I.0009 J-.0114N0110 G1 X3.9452 Y3.7292N0120 Y.011N0130 X3.9458 Y.0036N0140 G2 X3.9335 Y-.0087 I-.0114 J-.0009N0150 G1 X3.9267 Y-.0082N0160 X.0112..................................................................................N6810 X.2008 Y2.2774 I.6632 J.1017N6820 X.2612 Y2.406 I.259 J-.0431N6830 X.3949 Y2.467 I.139 J-.1279N6840 X2.2687 Y2.638 I19.283 J-200.8394N6850 X3.0679 Y3.4634 I26.2021 J-24.5713N6860 X3.2295 Y3.5393 I.161 J-.1328N6870 G1 X3.5421N6880 G2 X3.752 Y3.3277 I-.0009 J-.2107N6890 G1 Y1.8915N6900 G0 X4.3271N6910 Z.1299N6920 Z50N6930 M02%精加工程序代码：%N0040 G0 G90 G54 X3.3718 Y1.7015 S2000 M03 N0050 G43 Z1.3386 H00N0060 G1 Z1.2205 F9.8 M08N0070 X3.3727 Y1.8432N0080 X3.4545 Y1.8427N0090 G2 X3.457 Y1.8426 I-.0001 J-.0236N0100 G1 X3.4571N0110 G3 X3.5456 Y1.9082 I.0088 J.0806N0120 G1 X3.5457 Y1.9083N0130 G2 X3.5459 Y1.9093 I.0232 J-.0043N0140 G1 Y1.9094N0150 G3 X3.5666 Y2.2977 I-1.093 J.253 .......................... ........................... .............................N3900 Z1.1811N3910 Y-.2295N3920 Z.0394N3930 G1 Z-.0787N3940 Y-.1114N3950 X.0013N3960 G2 X-.1114 Y.0008 I-.0002 J.1125N3970 G1 Y3.7393N3980 G2 X.0013 Y3.8515 I.1125 J-.0002N3990 G1 X3.9357N4000 G2 X4.0484 Y3.7393 I.0002 J-.1124N4010 G1 Y.0008N4020 G2 X3.9357 Y-.1114 I-.1125 J.0003N4030 G1 X1.9685N4040 G0 Y-.2295N4050 Z.0394N4060 Z50N4070 M02%%四. 设计总结通过两周的机械CAD/CAM课程设计实训，我加深了机械CAD/CAM课程的理解，进一步掌握了课程相关的基础知识，主要是关于三维线型框架的曲面绘制，参数的设计，刀具路径以及生成G代码等。
老师布置任务后，我能够和自己一组的同学共同商讨设计，在此过程中宋老师也给了我们不同的意见和建议。
当然我也在其他同学的设计任务中，学到了很多我的设计中没有涉及的知识。
这两周的实训中让我知道了应该温故知新，知道在以后不断的学习中还要学会认真和坚持！这次课程设计能得以顺利完成离不开老师的悉心指导和同学们的帮助，在此我向宋老师以及同学们表示衷心的感谢，谢谢你们的指导和帮助！由于时间的仓促，加上自己经验不足和知识有限，设计过程中难免会出现一些错误和不足之处，希望老师和同学们批评与指正。
五．参考文献1、胡仁喜路纯红刘昌丽ＵＧ NX 5.0 标准教程北京科海电子出版社 2008年8月2、张秀艳黄英肖平阳画法几何及机械制图高等教育出版社2008年4月3、王隆平朱灯林宋爱平机械CAD/CAM技术机械工业出版社2011月6月三维零件图。
cad cam说明书
目录一、设计的目的二、设计的内容和要求三、轮式迷你起重机零件的创建1、移动轮零件1.1、底座1.2、垫片1.3、转向轴1.4、支架1.5、轮子2、起重臂零件2.1、起重臂一关节2.2、起重臂二关节2.3、起重臂三关节2.4、千斤顶外筒2.5、千斤顶内筒2.6、转轴2.7、电机基座2.8、电机2.9、吊钩2.10、滑轮及轴3．工作台3.1、工作台模型3.2、移动论及工作台连接螺钉3.2、连接垫片四、装配1、移动轮装配2、起重臂装配3、起重机总装配五、运动仿真六、总结一、设计的目的通过本次课程设计，使学生全面地、系统地了解和掌握cad/cam技术的基本内容和基本知识。
通过本次设计实践，培养学生分析和解决生产技术问题的能力，使学生初步掌握现代机械设计设计方法与手段，并巩固、深化已学得的理论知识，进一步培养学生熟悉PROE三维实体建模和运用有关图册、图表等技术资料的能力，训练学生识图、制图、运用现代设计方法的基本技能。
同时培养学生的创新意识、工程意识和动手能力。
二、设计的内容和要求1、设计内容：设计创建10个零件以上（含10个）的装配体三维模型2、要求：2.1、生活或生产中有实际使用价值的实物；2.2、要求有螺纹连接；2.3、有运动仿真；2.4、写出设计说明书。
3、料提交：3.1、模型电子文档3.2、说明书纸质材料（封面统一格式，A4纸打印）三、轮式迷你起重机零件的创建1、移动轮零件1.1、底座选取新建命令，创建一新的模板，选取类型组中的零件和子类型中的实体。
使用拉伸命令创建一个长度为95、宽度为66、厚度为4的实体，执行：““插入、拉伸、位置、定义、选取草绘面”，进入草绘界面进行如图所示的草绘，再打勾确定，拉伸深度输入4，如图所示：绘制轴孔：利用旋转工具切除实体。
执行“插入、旋转、位置、定义、选取草绘面”，进入草绘界面进行如图所示的草绘：打勾确认，点去除材料实行材料切除。
执行“插入、旋转、位置、定义、选取草绘面”，进入草绘界面进行如图所示的草绘：打勾确认，点去除材料实行材料切除。
CADCAM课程设计说明书
中州大学CAD/CAM课程设计说明书专业机电一体化学生姓名杨班级机电一体化对口二班学号32232323指导教师xxxxx完成日期2016年7月13 日目录课程设计任务书 (1)前言 (3)第一章建模一零件的分析 (4)二右端盖的建模的过程 (4)三毛坯的建模过程 (12)第二章零件的加工一工艺分析 (15)二工步安排 (16)三模型的初始设置 (17)四右端盖下表面的加工 (22)五右端盖下表面盲孔的加工 (25)六右端盖上表面中心孔的加工 (28)七右端盖上表面销孔的加工 (31)八右端盖上表面沉头孔的加工 (36)九右端盖上阶梯孔的加工 (40)十车间工艺文档 (41)第三章设计心得与体会 (45)参考文献 (46)此设计题目如下图前言UG软件是集CAD/CAM为一体的功能强大的三维参数化软件，它的功能覆盖了产品的全生命周期，从概念设计、产品开发、功能分析到制造仿真等。
在航天航空、汽车、机械、模具和家用电器等工业领域得到了广泛应用。
此设计当中包含了机械设计，机械制图，数控加工工艺和数控编程夹具设计等基本知识。
在此我以齿轮油泵零件的右端盖为研究对象，通过深入的构思和多次的查阅资料，设计出合理的工艺装备及编制出合理的加工工艺和程序。
学会用理性思维发现问题，处理问题，并解决问题。
以达到最终实际目的，使自己的理论知识与实际知识更好的融合在一起。
齿轮油泵右端盖的功用和结构特点齿轮油泵右端盖是齿轮油泵的基础零件之一，用手将一些轴套和齿轮等零件组装在一起，使其保持正确的相互位置，并按照一定的传动关系协调的运动。
组装后的齿轮油泵，用端盖的基准平面安装在机器上。
因此，齿轮右端盖的加工质量对箱体部件装配后的精度有着决定性的影响。
且其属于剖分式箱体，结构特点为：结构形状稍微复杂，内部呈空腔，箱壁较厚且不均匀，其上有许多精度要求很高的轴承孔和装配用的基准平面。
此外，还有一些精度要求不高的紧固孔和次要平面。
因此，齿轮油泵右端盖要加工部位较多，加工难度也较大。
CADCAM课程设计说明书
扬州大学机械CAD/CAM课程设计说明书设计题目：手机充电器外壳设计和制造系别：机械工程系专业：机械制造和自动化班级11专接本（1）班姓名：孙海洋准考证号：XX8完成时间：20XX年06月目录第一部分手机充电器外壳CAD造型设计 (3)1.1手机充电器外壳介绍 (3)1.2手机充电器外壳造型策略介绍 (3)1.3手机充电器外壳造型过程 (5)1.4手机充电器外壳装配模型树 (8)1.5 手机充电器外壳装配过程 (9)1.6手机充电器外壳标准工程图 (15)第二部分手机充电器外壳格式转换 (19)2.1格式转换介绍 (19)2.2 手机充电器外壳格式转换过程 (20)第三部分手机充电器外壳CAM加工 (21)3.1 手机充电器外壳CAM加工介绍 (21)3.2 手机充电器外壳CAM工艺方案介绍及其比较 (23)3.3 手机充电器外壳CAM加工过程 (24)3.4 手机充电器外壳CAM加工后处理 (31)第四部分手机充电器外壳小结 (33)第一部分手机充电器外壳CAD造型设计1.1手机充电器外壳介绍我设计是旅行手机充电器外壳，采取Micro-USB为通用充电接口。
能够识别锂电池和镍氢电池，进而决定充电模式。
此充电器没有经过Solidworks软件渲染，总体颜色选择黑色，材料是塑性塑料。
其大小和一般手机充电器并无什么区分，适合USB1.0以上接口使用。
输入：100-240V 50/60Hz 0.2A输出：5.0V﹍￣400mA1.2手机充电器外壳造型策略介绍设计这个零件，关键用了Solidworks20XX，Master CAMX这两款软件，关键参考华为手机充电器，工艺方案采取了很多个，尝试选择了适宜方案加工，最终生成NC程序，最终写出结果。
它尺寸大小以下：1.3手机充电器外壳造型过程1、手机充电器零件1制作过程：a、打开Solidworks,，打开一新零件文档并将之保留为零1；b、选择前视基准面，根据1.1里零件1尺寸开始画图；c、画出底面轮廓；d、退出草图绘制；e、选择特征命令，向上拉伸，指定高度42mm；f、选择右视基准面，进入草图绘制；g、画出1.1图上向下高度5mm，向右长度左侧长度25mm；h、退出草图绘制；i、选择特征命令中拉伸切除命令，设置为完全贯穿；下面USB接口j、下面USB接口，一样选择基准面，进入草图绘制；在低端中间画出12*5矩形，拉伸切除。
CADCAM课程设计说明书

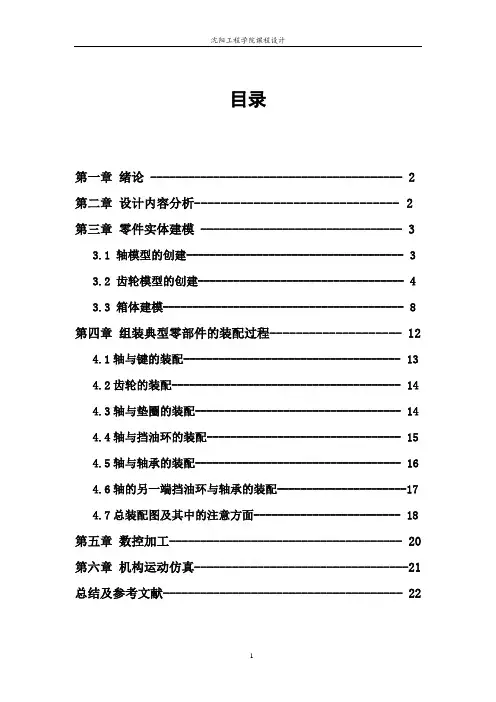

目录第一章绪论 ---------------------------------------- 2 第二章设计内容分析------------------------------- 2 第三章零件实体建模 -------------------------------- 3 3.1 轴模型的创建------------------------------------- 3 3.2 齿轮模型的创建----------------------------------- 4 3.3 箱体建模----------------------------------------- 8 第四章组装典型零部件的装配过程-------------------- 124.1轴与键的装配------------------------------------- 13 4.2齿轮的装配--------------------------------------- 14 4.3轴与垫圈的装配----------------------------------- 14 4.4轴与挡油环的装配--------------------------------- 15 4.5轴与轴承的装配----------------------------------- 16 4.6轴的另一端挡油环与轴承的装配----------------------17 4.7总装配图及其中的注意方面------------------------- 18 第五章数控加工------------------------------------- 20 第六章机构运动仿真----------------------------------21 总结及参考文献-------------------------------------- 22第1章绪论随着人们生活水平的提高，消费者的价值观正在发生结构性的变化，呈现出多样化与个性化，用户对各类产品的质量，产品的更新换代的速度，以及产品从设计、制造到投放到市场的周期都提出了越来越高的要求。
