地表注浆施工方案
水泥混凝土路面脱空地表注浆施工方案
水泥混凝土路面脱空地表注浆施工方案一、项目背景随着城市化进程的加快，道路建设越来越受到人们的关注。
水泥混凝土路面是城市主干道和次干道上常见的道路结构形式。
然而，在使用过程中，由于各种因素造成的路面脱空现象严重影响了道路的使用寿命和行车安全。
为了解决路面脱空问题，采取地表注浆的施工方式具有很好的效果，本文就水泥混凝土路面脱空地表注浆施工方案进行详细的介绍和分析。
二、施工准备工作1.确定施工范围：根据道路脱空情况确定注浆施工范围，标明施工区域。
2.准备材料设备：准备好所需的注浆材料、搅拌设备、注浆管等工具。
3.保障交通安全：在施工期间需要设置警示标志，确保施工区域交通畅通，保障施工安全。
三、注浆施工步骤1.清理路面：将脱空部位的杂物清理干净，确保路面干燥清洁。
2.钻孔：根据脱空情况确定钻孔位置和深度，利用钻孔机进行钻孔作业。
3.搅拌注浆材料：按照制定的配比要求，将注浆材料与水充分混合搅拌均匀。
4.注浆：通过注浆管将搅拌好的浆料注入到钻孔孔道中，直至充满孔隙。
5.压浆：在注浆结束后，利用专用工具对注入的浆料进行适当的压浆处理，使其充分填满脱空空隙。
6.沉实修整：待浆料充分固化后，对路面进行沉实修整，确保注浆层与路面整体平整。
四、施工质量及验收1.施工质量要求高：注浆施工质量直接影响道路使用寿命和安全性，施工过程中应严格按照规范操作。
2.定期检查：注浆施工完成后，定期对注浆部位进行检查，确保注浆效果稳定可靠。
3.完工验收：完成注浆施工后，应进行完工验收，确认施工质量符合相关标准要求，方可交付使用。
五、施工注意事项1.防止浆料外泄：在注浆过程中要注意控制浆料流动，防止造成浆料外泄污染环境。
2.施工过程中要留意交通安全，设置必要的警示标识和隔离措施，确保施工人员和过往车辆的安全。
3.注意保养：注浆施工完成后，需对施工区域进行养护保养，确保注浆层的长期稳定性。
六、总结通过对水泥混凝土路面脱空地表注浆施工方案的详细介绍，可以看出注浆施工是一种有效解决路面脱空问题的方法。
水泥混凝土路面钻孔注浆施工方案
标题：水泥混凝土路面钻孔注浆施工方案一、施工准备工作在进行水泥混凝土路面钻孔注浆施工前，需要进行充分的施工准备工作，以确保施工过程顺利进行。
主要包括以下几个方面的准备工作：1.1 设计方案确认根据具体的施工需求和路面状况，确认施工方案并进行设计，包括注浆孔位置、深度、间距等参数的确定。
1.2 材料准备准备所需的注浆材料，包括水泥、水泥浆料、注浆管等，确保材料符合标准要求，并做好保管工作。
1.3 设备准备准备所需的施工设备，包括钻孔机、搅拌机、搅拌车等，确保设备状态良好，可以正常使用。
1.4 现场准备清理施工现场，确保施工区域干净整洁，以便施工人员操作，并设置好安全警示标志。
二、施工步骤水泥混凝土路面钻孔注浆施工包括以下主要步骤：2.1 钻孔根据设计方案确定的孔位，在路面上进行钻孔作业，保证孔洞的深度和直径符合要求。
2.2 搅拌水泥浆料按照配比准确计量水泥和水，充分搅拌成水泥浆料，确保水泥的均匀悬浮和稠度适中。
2.3 注浆将事先准备好的水泥浆料通过注浆管注入钻孔内部，直至充满孔洞，保持注浆过程中的稳定流动。
2.4 抹平等待水泥浆料凝固后，用适当的工具将路面表面抹平，使注浆部位与周围路面平整对齐。
三、质量验收完成施工后，应对施工质量进行验收，确保注浆工作符合规范要求。
主要包括以下几个方面的验收内容：3.1 孔洞质量检查注浆孔洞的深度和直径是否符合设计要求，是否存在漏浆或浆料不充实的情况。
3.2 表面平整度检查注浆部位和周围路面表面的平整度，确保无凹凸不平和裂缝等缺陷。
3.3 强度检测进行强度检测，测试注浆部位的压缩强度和抗拉强度是否符合标准要求。
四、施工注意事项在进行水泥混凝土路面钻孔注浆施工时，需要注意以下几个方面的施工注意事项：4.1 安全防护施工现场应设置好安全警示标志，并穿戴好劳动防护用具，确保施工人员安全。
4.2 施工环境施工时应保持施工现场整洁干净，避免杂物堆放影响施工质量。
4.3 施工工艺严格按照设计方案和工艺要求进行施工，保证注浆材料的配比准确，搅拌均匀。
【施工方案】地表袖阀管注浆施工方案

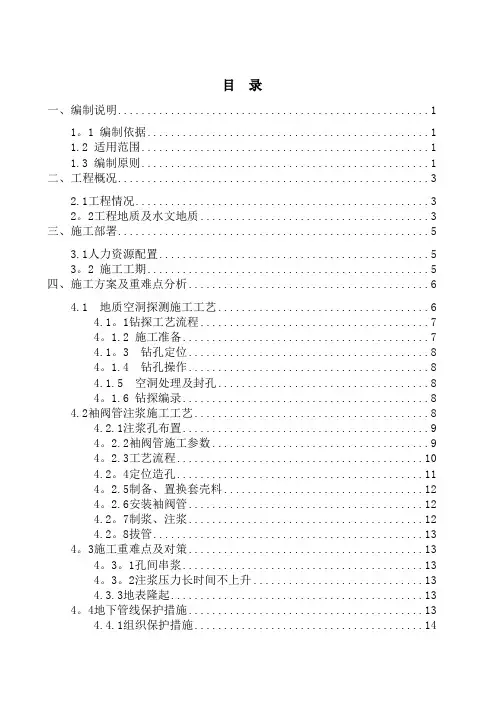

目录一、编制说明 (1)1。
1 编制依据 (1)1.2 适用范围 (1)1.3 编制原则 (1)二、工程概况 (3)2.1工程情况 (3)2。
2工程地质及水文地质 (3)三、施工部署 (5)3.1人力资源配置 (5)3。
2 施工工期 (5)四、施工方案及重难点分析 (6)4.1 地质空洞探测施工工艺 (6)4.1。
1钻探工艺流程 (7)4。
1.2 施工准备 (7)4.1。
3 钻孔定位 (8)4。
1.4 钻孔操作 (8)4.1.5 空洞处理及封孔 (8)4。
1.6 钻探编录 (8)4.2袖阀管注浆施工工艺 (8)4.2.1注浆孔布置 (9)4。
2.2袖阀管施工参数 (9)4。
2.3工艺流程 (10)4.2。
4定位造孔 (11)4。
2.5制备、置换套壳料 (12)4。
2.6安装袖阀管 (12)4.2。
7制浆、注浆 (12)4.2。
8拔管 (13)4。
3施工重难点及对策 (13)4。
3。
1孔间串浆 (13)4。
3。
2注浆压力长时间不上升 (13)4.3.3地表隆起 (13)4。
4地下管线保护措施 (13)4.4.1组织保护措施 (14)4。
4。
2制度保护措施 (14)4。
4.3技术保护措施 (15)4.4.4监控量测 (15)4。
5注浆加固效果检查 (17)4.5。
1分析法 (17)4.5。
2无损检测法 (17)4.5。
3钻孔检查法 (17)五、施工质量控制措施 (18)六、施工注意事项 (19)七、施工技术保障措施 (20)八、安全措施 (21)九、环境保护措施 (22)一、编制说明1.1 编制依据（1)《1号风道及2号出入口基坑安全渡汛专家咨询会意见（第1号）》（2)《2号出入口暗挖结构封堵安全渡汛专家咨询会意见(第2号）》（3）《北京地铁险注浆方案讨论会纪要》（4）现行有关法规、标准、技术规范、定额以及环境保护、水土保持方面的政策和法规；(5）《地基处理手册》（6）现场踏勘所掌握的环境资料；（7）我单位现有的技术水平、施工管理水平和机械设备配套能力；（8）《北京工程岩土工程勘察报告》；（9)类似工程的施工实践经验.1.2 适用范围本施工方案适用于2号出入口及1号风道明挖基坑及2号出入口暗挖段的注浆加固施工。
地基注浆加固施工方案
地基注浆加固施工方案1. 引言地基注浆加固是一种常见的地基加固方法。
它通过注入浆液材料来填充地基中的空隙，提高地基的强度和稳定性。
本文将详细介绍地基注浆加固的施工方案。
2. 施工前准备工作在进行地基注浆加固施工之前，需要做一些准备工作：•地基勘测：通过地基勘测，确定地基的类型、厚度、含水量等关键参数，为施工提供准确的数据支持。
•设计方案：根据地基勘测结果，制定地基注浆加固的设计方案，包括注浆材料配比、注浆孔的布置、注浆压力等。
•设备准备：准备好注浆设备、管道、浆液储存罐等施工所需设备，并确保其正常运行。
3. 施工步骤步骤一：准备施工现场•清理地表：清理施工区域的杂物和泥土，确保施工现场的清洁。
•标定注浆孔位置：根据设计方案，在地基上标定注浆孔的位置。
步骤二：钻孔•钻孔设备选择：根据注浆材料和地基情况，选择合适的钻孔设备，包括钻机、钻杆等。
•钻孔参数控制：根据设计要求，控制钻孔的深度、直径和间距，确保钻孔的质量。
•出土处理：将钻孔过程中产生的土壤和碎石进行处理，避免对施工现场造成污染或堆积。
步骤三：注浆•注浆材料准备：根据设计配比，将注浆材料按要求配置好，包括水泥、砂浆和外加剂等。
•注浆设备操作：将注浆设备连接至钻孔，根据设计要求调整注浆压力和流量。
•注浆过程控制：控制注浆时间和速度，确保注浆材料充分填充钻孔内的空隙，并逐渐扩展至地基周围。
步骤四：验收与清理•施工质量验收：在注浆施工完成后，进行工程质量检查，确保注浆效果和地基强度达到设计要求。
•施工现场清理：清理施工现场的残留材料和设备，保持施工现场的整洁。
4. 注意事项•施工过程中需遵循相关安全规范，采取防护措施，确保施工人员安全。
•注浆材料的配比和性能应符合设计要求，确保加固效果。
•施工现场需做好环境保护工作，避免污染环境。
5. 结论地基注浆加固是一种有效的地基加固方法，可以提高地基的强度和稳定性。
通过严格按照设计要求进行施工，可保证施工质量和加固效果。
隧道出地表注浆施工方案优秀资料
隧道出地表注浆施工方案(可以直接使用，可编辑优秀版资料，欢迎下载）＊＊隧道浅埋偏压破碎段地表注浆加固施工技术方案**工程局＊*高速第＊经理部2016年11月25日浅埋偏压破碎段地表注浆加固施工技术方案一、工程概述**隧道榕江端洞口设计采用端墙式洞门，该段浅埋且呈偏压地势,隧道洞口段最小覆盖层厚度仅0。
3m。
根据地勘资料显示该段地处于峰丛地貌及低山斜坡沟谷地貌区，不良地质主要为滑坡堆积体,围岩岩体节理裂隙发育，透水性强，节理裂隙较发育,岩体较破碎，围岩自稳性差，开挖后拱顶无支护时,易产生坍塌，侧壁有时失去稳定.地下水为基岩裂隙水,集中降雨状态下洞室内呈淋雨、涌流状出水，存在涌水突泥可能，受暗洞开挖施工影响坡面松散层,开挖不慎极容易造成冒顶或者围岩变形过大，初期支护施做后,易出现了拱架扭曲现象，同时＊*隧道此段成洞开挖面积达106.8平方米，属大断面隧道,洞口暗洞施工条件极为不利，进洞难度较大。
二、建议洞口浅埋注浆加固方案为确保工期和施工安全，我部建议对＊＊隧道出口：左洞从仰坡开挖线起布置范围为:ZK78+830~ZK78+877，纵向长度47米，宽度为隧道中心线两边各11.25米范围内；右洞从仰坡开挖线起布置范围为:YK78+840～YK78+883,纵向长度43米,宽度隧道中心线两边各11。
25米范围内。
总的地表注浆原则为开完轮廓拱顶以上地表埋深小于15米的区域进行地表注浆预加固，完成后方可进行洞身掘进施工。
1、注浆加固施工原理在地表用钻孔机械打孔，钻孔直径为50cm，通过埋设Φ42×4mm 钢管,间距120cm×120cm。
梅花形布置，钢管打入深度按照从地表至隧道拱顶开挖边线0.5m控制，位于隧道之外的钢管深达拱脚以下2米位置。
用一定的压力将水泥-水玻璃浆液压入土体孔隙、强风化岩体裂隙中，碎石土孔隙、岩土层的界面、岩土的裂隙以及细颗岩体内注入具有充填、胶结的浆液材料，经过浆体的充填、压密、渗透、劈裂等作用后,使岩土体洞穴、孔隙、裂隙被浆体充填，增强覆土强度、稳定性和防水性，确保浅埋段安全度过。
地基注浆加固施工方案
地基注浆加固施工方案地基注浆加固施工方案地基注浆加固是一种常见的土木工程施工技术，主要用于提高地基的承载力和抗沉降能力。
下面是一个地基注浆加固施工方案的简要描述。
1.施工前的准备工作：- 确定地基注浆的设计参数，包括注浆孔的直径、间距和深度，注浆压力和浆液的配比等。
- 准备必要的设备和材料，包括注浆钻机、注浆泵、注浆管、浆液储存罐等。
- 根据施工现场的情况，制定施工方案，包括注浆孔的布置和施工顺序等。
2.孔洞的钻探和清理：- 使用注浆钻机在地基中钻探注浆孔。
注浆孔的直径、间距和深度根据设计要求进行设置。
- 钻探过程中，要及时清理孔内的泥浆和杂物，保持孔洞的清洁。
3.注浆液的配制：- 根据设计要求和施工现场的情况，选择合适的注浆液配比。
一般可以使用水泥、砂浆、膨胀剂等物质进行配制。
- 在配制注浆液时，要注意浆液的稠度和流动性，以保证注浆过程的顺利进行。
4.注浆施工：- 使用注浆泵将注浆液注入到地基中的注浆孔中。
注浆泵的压力和流量要根据设计要求进行调节。
- 注浆过程中，要注意控制注浆速度和注浆量，以确保浆液充分填充注浆孔，并尽量避免漏浆和堆积现象。
5.施工后的处理：- 施工完成后，要对注浆孔进行密封处理，防止浆液外泄。
- 根据实际情况，可以选择对地表进行修复和恢复工作，使其恢复平整和美观。
以上是一个地基注浆加固施工方案的简要描述。
在实际施工中，还需要根据具体情况进行调整和改进，以确保施工质量和安全。
同时，施工人员要具备相关的技术和经验，保证施工过程的顺利进行。
地表深孔注浆施工保证措施
地表深孔注浆施工保证措施一.工程概况（一）工程概述本段范围为矿山法区间隧道主体结构，全段为矿山法区间隧道。
本段区间隧道沿东北方向依次下穿光明路、人民路，之后线路逐渐转向东，穿越一残丘后开始向东下穿高尔夫球场、环城东路，之后进入山体、下穿莞深高速、下屯村居民房、厂房及红沙河，止于红沙河东侧，隧道结构形式为单线单洞断面。
地面深孔注浆范围段位于冲积平原和剥蚀丘陵区。
加固范围红沙河段需搭设平台其地貌详见下图图1-1 地表注浆加固地段平面图（二）地质情况地面深孔注浆范围段位于冲积平原和剥蚀丘陵区。
根据区域地质资料，岩土层分布从上至下分别为：人工填土层，第四系冲积淤泥质粉质黏土、粉质黏土、砂层，下伏泥质粉砂岩及花岗斑岩。
地下水位埋深0.50～4.00m，水位高程1.29～15.22m，水位变幅13.93m。
地下水位随季节变化，变幅0.5~2.0m。
岩石富水性和透水性与节理裂隙发育情况关系密切，节理裂隙发育的不均匀性导致其富水性和透水性也不均匀。
与该区段砂层连通，雨季河水对地下水进行补给显著。
（三）注浆加固方案在隧道开挖前对红沙河河底破碎带及江域有软弱砂层、淤泥层地段采用地表注浆加固，地表部位采用水泥-水玻璃液浆注浆加固。
二、质量标准（一）质量标准注浆结束后，通过注浆效果分析法和钻孔取芯法对注浆效果进行检查评价，从而确定注浆质量。
（1）注浆效果分析法①通过整理分析注浆记录资料，分析注浆施工过程中的P-Q-t曲线，定性地评价注浆效果；②注浆结束后，汇总注浆量，通过对地层填充率的反算分析，确定地层中浆液的填充情况，定量地确定注浆效果。
（2）对注浆过程中的各种记录资料进行综合分析，看注浆压力和注浆量变化是否合理，是否达到设计要求。
本设计要求加固后的土体承载力强度值不小于0.5MPa。
（3）每10~15m设一检查孔。
检查孔应取岩芯，分析地质情况。
观察浆液充填情况，并检查测量孔内涌水量，其涌水量应满足：断层带应小于0.2L/min.m，一般地段段应小于0.4L/min.m。
地表深孔注浆施工方案
地表深孔注浆施工方案1. 引言地表深孔注浆施工是一项针对地层进行加固和强化的常用技术方法。
通过在地下钻孔中注入浆液，可以填充地下空洞、增加地层的密实性，提高地基的承载能力和稳定性。
本文档旨在介绍地表深孔注浆施工的基本原理、工艺流程和施工注意事项。
2. 基本原理地表深孔注浆施工主要依赖于注浆材料的力学特性和地下孔洞的渗透性。
浆液通过钻孔注入地下地层后，与地层中的水泥反应并逐渐凝固，形成一个固体浆体区域。
这个浆体区域可以填充空洞、增加地层的密实度，并与周围地层形成紧密的结合，从而增强地基的稳定性。
3. 施工工艺流程地表深孔注浆施工一般包括以下几个步骤：3.1. 钻孔首先根据设计要求确定需要进行注浆的位置和孔径。
然后使用适当的钻机进行钻孔，将钻孔深入地下地层。
钻孔直径的选择应根据需要注浆的孔洞大小、注浆材料的流动性和地下地层的情况来确定。
3.2. 击碎洞底当钻孔深入到设计要求的深度后，使用特殊的工具将钻孔底部的土层击碎，以增加孔壁的渗透性，使浆液能够更好地渗入地下地层。
3.3. 注浆选择合适的注浆设备将准备好的浆液注入钻孔中。
注浆设备的选择应根据注浆材料的流动性和注浆的压力要求来确定。
注浆时应注意控制注浆的速度和压力，确保浆液能够均匀地渗透到地下地层中。
3.4. 冲洗钻孔注浆完成后，使用清水或清洗液将钻孔中的浆液残余物清洗干净。
冲洗钻孔的目的是防止浆液的凝固堵塞钻孔，以便后续的施工使用。
3.5. 检测和监测完成注浆后，应进行必要的检测和监测工作。
包括地基承载力测试、注浆效果评估、地下水位监测等，以确保施工的质量和效果。
4. 施工注意事项在进行地表深孔注浆施工时，需要注意以下几个问题：•注浆材料的选择应根据地下地层的情况和工程要求来确定。
•注浆设备和工具的选用应符合施工要求，并保持设备的正常运行状态。
•控制注浆的速度和压力，以防止过快或过慢导致的施工质量问题。
•注浆过程中应定期监测和检测地下水位，确保施工不会对周围环境和工程造成不良影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地表注浆施工方案
一、变形设计原因：
吉青岭隧道左进口洞口段为V级围岩偏压浅埋地段。
经现场实际查看隧道左线左侧、隧道右线右侧地表覆盖层比较薄，地表土体松散（种植土加风化砂），开挖跨度大，成洞困难，如不采取加强措施，开挖后，覆盖层薄的一侧极易引起大范围的半幅滑塌。
管棚不足以支承上部围岩土体，而使洞身受压变形严重，直至将管棚压榻，出现洞身塌方。
鉴于此，需对洞口偏压浅埋段半侧山体进行地表注浆处理。
二、加固方案：
由于进口地层风化严重，隧道地质除地表20～30cm地表种植土外，全风化层左幅进口27m左右，其下为强风化层。
左幅进出口地段偏压严重，这种地形地质，在施工过程中极易失稳，滑塌，鉴于此，通过地表注浆加固岩体，使其板结，从而增强拱圈周边土体的强度及拉力。
地表注浆采用φ42mm热压无缝钢花管垂直地表坡面打入土体，并压注水泥浆液，水泥浆液向周围土体扩散，达到加固和板结土体的目的。
钢花管梅花型布置，间距为100cm。
加固范围：左幅左侧边坡坡体纵向长度25米，竖向为斜坡长度（从地表至坡顶）面积：750m2。
后附《吉青岭隧道进口左线地表注浆小导管断面布置》。
三、施工方案：
地表注浆施工工艺见下图所示：
地表预注浆施工工艺框图
施工工序说明：
1）、施工准备：
1、标注注浆加固范围。
在左幅左幅山体、右幅右侧山体坡面上打设间距离3～5m的木桩圈定注浆范围。
2、清理注浆地表。
清除注浆坡面上的妨碍注浆的杂物，清理中尽量不破坏地表植被，保持山体的自然风貌。
3、地注浆坡面上按间距1米，进行注浆布点。
布点按梅花型布置，并在各注浆点钉设小木桩。
4、计算各点的打设角度和深度。
测量注浆范围内的各注浆点的坐标及高程，按比例绘制该断面的横断面的CAD剖面图，计算该注浆点的角度，确定注浆深度。
注浆钢花管采用8米的φ42mm的钢花管，对于钢花管与管棚间有冲突的地方，实际打入深度控制开挖轮廓外60cm，防止钢花管与管棚钢管冲突。
2）、地表注浆
1、钻孔：
采用风枪在注浆点位钻孔，钻进设前调整好钻入角度，钻孔过程中经常检查钻入角度，以防偏孔。
2、扫孔
为保证注浆效果，地表注浆采用两次扫孔分段注浆的方式。
钻孔完毕后，采用后退式方式扫孔一遍，，清孔完毕后，再将钻杆插入孔底，重复扫孔一次即可。
3、注浆管
注浆管用外径φ42mm，壁厚3.5mm热轧无缝钢管加工制成，注浆管大样见《注浆管大样图》。
钢管尾部焊上φ6钢筋劲箍，导管长根据现场实际情况确定，前端加工成锥形。
加固范围内注浆管四周钻四排φ8mm的注浆孔，加固范围以外管段不钻孔，作为注浆用导浆管。
15cm φ8mm
大于
注浆管大样图
4、制浆：
（1）预注浆采用 P.O42.5水泥单液浆，小导管注浆注浆参数如下：
a ． 水泥浆水灰比：1：1
b ． 注浆压力: 0.5-1.0 Mpa
c ． 注浆参数应通过现场试验按实际情况确定,注浆量按施工实际情况作相应调整。
d ．配制时先在搅拌机内放入定量清水进行搅拌，水泥浆宜边拌边用，停留时间不多于半小时以内，超过半小时，重新拌浆使用。
5、注浆
注浆方式采用分段注浆，开泵前旋转压力调节旋钮将油压调在要求的油压刻度上，随注浆阻力的增大，泵压随之升高，当达到调定值时，会自动停机，不致于产生超压注浆的危险。
注浆泵流量大小由注浆泵的排量调节控制钮和排量记录仪加以控制。
注浆按从低至高的顺序进行注浆。
注浆过程时刻观注注浆情况，观察注浆地表的变化，并根据注浆情况调整注浆的浆液浓度。
三、质量控制：
1、基本要求
1) 钢管的型号、规格、质量等应符合规范要求。
2) 钻孔角度与坡面垂直。
3) 小导管不侵入管棚钢管的位置。
2、实测项目
超前钢管实测项目
四、安全与环保措施：
1、钻孔过程中，钻机固定牢固，防止机械滑下坡体伤及其他施工人员；
2、注浆作业过程中，压力连接管路应连接牢固，防止浆液喷出伤人。
3、注浆作业过程中，应尽量减少对地表植被的破坏，防止浆液外溢。
4、整个施工过程，施工现场设专人统一指挥，调度协调。
