高电压工程基础概念总结（5篇模版）第一篇：高电压工程基础概念总结第一章电介质的基本电气特性1、绝缘材料：即在高电压工程中所用的各种电介质，又称绝缘介质。
绝缘的作用：是将不同电位的导体以及导体与地之间分隔开来，从而保持各自的电位。
2、电介质的基本电气特性：极化特性，电导特性，损耗特性，击穿特性。
它们的基本参数分别是相对介电常数ε，电导率γ，介质损耗因数tgδ，击穿电场强度Eb。
3、电介质的极化：在外电场的作用下，电介质中的正、负电荷将沿着电场方向作有限的位移或者转向，从而形成电矩的现象。
4、极化的基本形式：电子式极化，离子式极化，偶极子式极化，空间电荷极化，夹层极化。
5、吸收现象：直流电压U加在固体电介质时，通过电介质中的电流将随着时间而衰减，最终达到某一稳定值的现象。
6、电介质的电导是离子式电导，其电导随着温度的上升而上升；金属的电导是电子式电导，其电导随着温度的上升而下降。
7、电介质的电导在工程实际中的意义：(1)在绝缘预防性试验中，通过测量绝缘电阻和泄露电流来反映绝缘的电导特性，以判断绝缘是否受潮或存在其他劣化现象。
(2)对于串联的多层电介质的绝缘结构，在直流电压下的稳态电压分布与各层介质的电导成反比。
(3)表面电阻对绝缘电阻的影响使人们注意到如何合理地利用表面电阻。
8、电介质的损耗：分电导损耗和极化损耗。
极性液体介质tgδ随温度和频率变化的曲线就从这两个损耗上说。
总趋势：先增大，后减小，最后再增大。
其中电导损耗一直增大，极化损耗先增大，最后一直减小。
第二章气体放电的基本理论1、气体中带电粒子产生和消失的形式：碰撞电离，光电离，热电离，表面电离。
2、气体去电离的基本形式：(1)带电粒子向电极定向运动并进入电极形成回路电流，从而减少了气体中的带电离子。
(2)带电粒子的扩散。
(3)带电粒子的复合。
(4)吸附效应。
将吸附效应也看做是一种去电离的因素是因为：吸附效应能有效地减少气体中的自由电子数目，从而对碰撞电离中最活跃的电子起到强烈的束缚作用，大大抑制了电离因素的发展。
高电压技术重点复习大纲
高电压技术重点复习大纲一、引言高电压技术作为电气工程中的重要分支，涉及电力系统、电气设备以及电力传输等方面。
本文将针对高电压技术的重点知识进行复习梳理，帮助读者系统化地理解和掌握该领域的核心概念和理论。
二、高电压技术概述1. 高电压技术的定义和应用范围2. 高电压的基本概念和表示方法3. 高电压技术的主要问题和挑战三、高电压绝缘技术1. 绝缘材料的种类和特性2. 绝缘材料的选用和制备3. 绝缘破坏与击穿机理4. 绝缘水平的评定和试验方法四、高电压设备与技术1. 高电压断路器的结构和工作原理2. 高电压变压器的类型和特点3. 高电压绝缘子的种类和应用4. 高电压电缆的敷设和维护五、高电压输电与配电技术1. 高电压输电线路的设计和选型2. 高电压变电站的布置和运行方式3. 高电压配电系统的组成和保护措施4. 高电压输配电中的功率损耗和电压稳定性问题六、高电压安全与环境保护1. 高电压安全工作的重要性和基本原则2. 高电压事故的预防和应急处理3. 高电压对环境的影响及其治理方法七、高电压技术的新发展1. 高电压技术的新理论和方法2. 高电压技术在可再生能源中的应用3. 高电压技术与智能电网的融合八、总结与展望通过对高电压技术的重点知识的复习，我们可以对该领域的核心概念和理论有较为深入的理解。
面对未来高电压技术的发展，我们应不断学习创新，以推动电气工程的进步和发展。
以上为高电压技术重点复习大纲，通过对各个知识点的梳理和总结，旨在帮助读者更好地掌握和理解高电压技术的核心内容。
有关详细内容和具体的公式推导等细节，建议读者参考相关教材和资料进行进一步学习。
祝愿读者在高电压技术的学习中取得优异的成绩！。
高电压技术概念总结
高电压技术概念总结篇一：高电压技术重点知识整理1.电介质的极化：1.）电子位移极化电介质中的带点质点在电场作用下沿电场方向做有限位移，无能量损耗2.）离子位移极化有极微量的能量损耗3.）转向极化4.）空间电荷极化2.电介质的介电常数代表电介质极化程度（气体d=1水d=81蓖麻油d=4.2）3.电介质的电导与金属电导的区别：1.）形成电导电流的带电粒子不同（金属导体：自由电子，电介质：离子）2.）带电粒子数量上的区别4.影响液体介质电导的因素：温度，电场强度。
5.电介质中的能量损耗：P?pV?E2??tg?V?U2?ctg?6.tgδ：介质损耗角，绝缘在交变电压作用下比损耗大小的特征参数7.四种形式电离的产生：撞击电离光电离热电离表面电离8.气体中带电质点的消失：1.）带电质点收电场力的作用流入电极并中和电量2.）带电质点的扩散3.）带电质点的复合9.自持放电：当场强超过临界场强Ecr值时，这种电子崩已可仅由电场的作用而自行维持和发展，不必再有赖于电离因素，这种性质的放电称为自持放电。
10.汤森德理论只是对较均匀电场和??S较小的情况下适用。
11.物理意义：一个电子从阴极到阳极途中因为电子崩（ɑ过程）而造成的正离子数为e这批正离子在阴极上造成的二次自由电子数（r过程）应为：r(e味着那个初始电子有了一个后继电子从而使放电得以自持。
12.帕邢定律：在均匀电场中，击穿电压Ub与气体相对密度?，极间距离S并不具有单独的函数关系，而是仅与他们的积有函数关系，只要??S的乘积不变，Ub 也就不变。
13.流柱放电流程：有效电子（经碰撞游离）——电子崩（畸变电场）——发射光子（在强电场作用下）——产生新的电子崩（二次崩）——形成混质通道（流柱）——由阳极向阴极（阳极流柱）或由阴极向阳极（阴极流柱）击穿14.电晕放电：电晕放电是极不均匀电场所特有的一种自持放电形式，他与其他形式的放电有本质的区别，电晕放电的电流强度并不取决于电源电路中的阻抗，而取决于电极外气体空间的电导，即取决于外施电压的大小，电极形状，极间距离，气体的性质和密度等。
2 高电压工程1(极化 气体击穿)
1/
绝缘材料的电阻率：108~1020 m
导体的电阻率：10-8~10-4 m 半导体的电阻率：10-4~107 m
2.电介质电导与金属电导的区别
带电质点：电介质中为离子（固有离子，杂质离子）；
金属中为自由电子
数量级：电介质的γ小，泄漏电流小；金属的电导电流很大
电介质 电极
E
U
U
出现外电场后偶极子沿 电场方向转动，作较有 规则的排列， 因而显出 极性，这种极化称为偶 极子极化或转向极化。
偶极子极化
E 0
E 0
特点：存在于极性电介质中，极化所需时间较长，
r 与电源频率有很大关系；极化消耗能量；
温度过高或过低， r 都会减小
频率太高时偶极子将来不及转动，因而其εr 值变小。温 度对极性电介质εr 值也有很大的影响。因为温度较低时 分子间的联系紧密，偶极子转动困难。所以εr 很小。温 度升高后分子热运动加剧，阻碍极性分子沿电场取向， 使极化减弱。所以液体固体的εr 在低温下先随温度的升 高而增大，以后当热运动变的较强烈时，εr 又开始随温 度的上升而减小。
对于均匀电场来说，气隙中各点的电场强度相同， a值 不随x而变化，所以上式可写成：
抵达阳极的电子数应为：
一个初始电子走过 x 距离后，由本身 碰撞电离产生的电子数是 ax ，计及新 产生的电子也参加电离过程，则电子数 ax 增加到 e 个，若 ax 10 ， 则 ax 4
e 2.2 10
依此，电子将按 照几何级数不断 增多，类似雪崩 似地发展，这种 急剧增大的空间 电子流被称为 电子崩。
三 电子崩中电子数目增长过程分析
如图所示为平板电 极气隙，板内电场 均匀，设外界电离 因子每秒钟使阴极 表面发射出来的初 始电子数为n0。

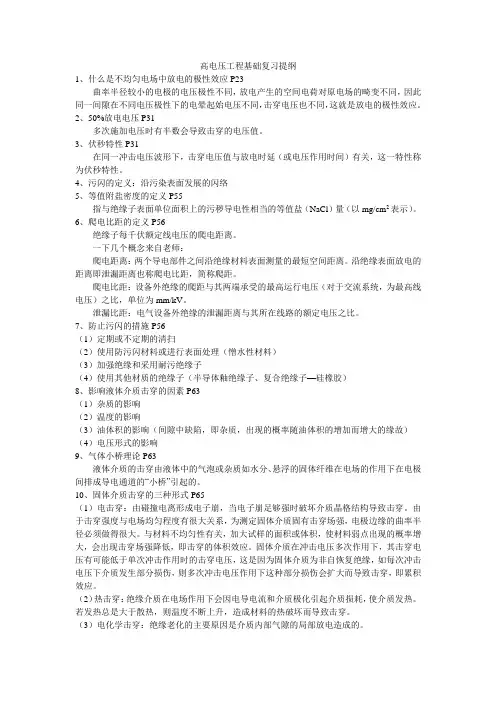

高电压工程基础复习提纲
