电磁感应与力学结合典型模型大致分以下两种
微专题-模型系列 电磁感应中的“杆+导轨”模型
模型系列
电磁感应中的“杆＋导轨”模型 试题
上页
下页
典例
解析
(1)因为杆b静止，所以有 F2－B2IL＝mgtan 37°， 而F2＝0.75＋0.2t(N)， 解得I＝0.4t(A)． 整个电路中的电动势由杆a运动产生，故 E＝I(Ra＋Rb)，E＝B1Lv， 解得v＝4t(m/s) 所以杆a做加速度为a＝4 m/s2的匀加速运动． 1 (2)杆 a 在 1 s 内运动的距离 d＝ at2＝2 m. 2
模型系列
电磁感应中的“杆＋导轨”模型 试题
上页
下页
典例
解析
【典例2】 如图所示，足够长的光滑平行金属导轨cd和ef 水平放置，在其左端连接倾角为θ＝37°的光滑金属导轨 ge、hc，导轨间距均为L＝1 m，在水平导轨和倾斜导轨上， 各放一根与导轨垂直的金属杆，金属杆与导轨接触良好．金 属杆a、b质量均为m＝0.1 kg，电阻Ra＝2 Ω、Rb＝3 Ω，其 余电阻不计．在水平导轨和斜面导轨区域分别有竖直向上和 竖直向下的匀强磁场B1、B2，且B1＝B2＝0.5 T．已知从t＝0 时刻起，杆a在外力F1作用下由静止开始水平向右运动，杆b 在水平向右的外力F2作用下始终保持静止状态，且F2＝0.75 ＋0.2t(N)．(sin 37°＝0.6，cos 37°＝0.8，g取10 m/s2)
模型系列
电磁感应中的“杆＋导轨”模型 试题
上页
下页
典例
解析
(1)求ab棒的加速度大小； (2)求磁感应强度B的大小； (1)1 m/s2 (2)2 T (3)18 J (4)5 s (3)若已知在前2 s内F做功W＝30 J，求前2 s内电路产生的焦 耳热； (4)求cd棒达到最大速度所需的时间． 答案
在电磁感应中的动力学问题中有两类常见的模型
在电磁感应中的动力学问题中有两类常见的模型ab长L，质量m，电阻导轨光滑水平，电阻不计长L，质量m，电阻轨光滑，电阻不计1、如图甲所示，两根足够长的直金属导轨MN、PQ平行放置在倾角为θ的绝缘斜面上，两导轨间距为L.M、P两点间接有阻值为R的电阻．一根质量为m的均匀直金属杆ab放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B的匀强磁场中，磁场方向垂直斜面向下．导轨和金属杆的电阻可忽略．让ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．(1)由b向a方向看到的装置如图乙所示，请在此图中画出ab杆下滑过程中某时刻的受力示意图．(2)在加速下滑过程中，当ab杆的速度大小为v时，求此时ab杆中的电流及其加速度的大小．(3)求在下滑过程中，ab杆可以达到的速度最大值．2、如图所示，足够长的光滑平行导轨MN、PQ倾斜放置，两导轨间距离为L＝1.0 m，导轨平面与水平面间的夹角为30°，磁感应强度为B的磁场垂直于导轨平面向上，导轨的M、P两端连接阻值为R＝3.0 Ω的电阻，金属棒ab垂直于导轨放置并用细线通过光滑定滑轮与重物相连，金属棒ab的质量m＝0.20 kg，电阻r＝0.50 Ω,重物的质量M ＝0.60 kg，如果将金属棒和重物由静止释放，金属棒沿斜面上滑的距离与时间的关系如下表所示，不计导轨电阻，g取10 m/s2.求：(2)所加磁场的磁感应强度B为多大？(3)当v＝2 m/s时，金属棒的加速度为多大？3、边长为L 的正方形闭合金属线框，其质量为m ，回路电阻为R.图中M 、N 、P 为磁场区域的边界，上下两部分水平匀强磁场的磁感应强度大小均为B ，方向如图4所示．现让金属线框在图示位置由静止开始下落，金属线框在穿过M 和P 两界面的过程中均为匀速运动．已知M 、N 之间和N 、P 之间的高度差相等，均为h ＝L ＋5m2gR28B4L4，金属线框下落过程中金属线框平面始终保持竖直，底边始终保持水平，当地的重力加速度为g.试求：(1)图示位置金属线框的底边到M 的高度d ；(2)在整个运动过程中，金属线框中产生的焦耳热；(3)金属线框的底边刚通过磁场边界N 时，金属线框加速度的大小．4、如图所示，两电阻不计的足够长光滑平行金属导轨与水平面夹角为θ，导轨间距为l ，所在平面的正方形区域abcd 内存在有界匀强磁场，磁感应强度为B ，方向垂直斜面向上．将甲、乙两阻值相同、质量均为m 的相同金属杆放置在导轨上，甲金属杆处在磁场的上边界，甲乙相距l.静止释放两金属杆的同时，在甲金属杆上施加一个沿着导轨向下的外力F ，使甲金属杆在运动过程中始终沿导轨向下做匀加速直线运动，加速度大小为gsin θ，乙金属杆刚进入磁场时做匀速运动． (1)甲、乙的电阻R 为多少；(2)设刚释放两金属杆时t ＝0，写出从开始释放到乙金属杆离开磁场，外力F 随时间t 的变化关系；(3)若从开始释放到乙金属杆离开磁场，乙金属杆中共产生热量Q ，试求此过程中外力F 对甲做的功．5、如图9所示，长L1＝1.0 m，宽L2＝0.50 m的矩形导线框，质量为m＝0.20 kg，电阻R＝2.0 Ω.其正下方有宽为H(H>L2)，磁感应强度为B＝1.0 T，垂直于纸面向里的匀强磁场．现在，让导线框从cd 边距磁场上边界h＝0.70 m处开始自由下落，当cd边进入磁场中，ab尚未进入磁场时，导线框做匀速运动．(不计空气阻力，取g＝10 m/s2)求：(1)线框完全进入磁场过程中安培力做的功是多少？(2)线框穿出磁场过程中通过线框任一截面的电荷量q是多少？6、如图所示，绝缘细绳绕过轻滑轮连接着质量为m的正方形导线框和质量为M的物块，导线框的边长为L、电阻为R0，物块放在光滑水平面上，线框平面竖直且ab边水平，其下方存在两个匀强磁场区域，磁感应强度的大小均为B，方向水平但相反，Ⅰ区域的高度为L，Ⅱ区域的高度为2L.开始时，线框ab边距磁场上边界PP′的高度也为L，各段绳都处于伸直状态，把它们由静止释放，运动中线框平面始终与磁场方向垂直，M始终在水平面上运动，当ab边刚穿过两磁场的分界线QQ′进入磁场Ⅱ时，线框做匀速运动．不计滑轮处的摩擦．求：(1)ab边刚进入磁场Ⅰ时，线框的速度大小；(2)cd边从PP′位置运动到QQ′位置过程中，通过线圈导线某横截面的电荷量；(3)ab边从PP′位置运动到NN′位置过程中，线圈中产生的焦耳热．7、(2011·天津·11)(18分)如图所示，两根足够长的光滑平行金属导轨MN、PQ间距为L＝0.5 m，其电阻不计，两导轨及其构成的平面均与水平面成30°角．完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m＝0.02 kg，电阻均为R＝0.1 Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B＝0.2 T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd恰好能够保持静止，取g＝10 m/s2，问：(1)通过棒cd的电流I是多少，方向如何？(2)棒ab受到的力F多大？(3)棒cd每产生Q＝0.1 J的热量，力F做的功W是多少？8、(15分)如图所示，两平行光滑的金属导轨MN、PQ固定在水平面上，相距为L，处于竖直方向的磁场中，整个磁场由若干个宽度皆为d的条形匀强磁场区域1、2、3、4……组成，磁感应强度B1、B2的方向相反，大小相等，即B1＝B2＝B.导轨左端MP间接一电阻R，质量为m、电阻为r的细导体棒ab垂直放置在导轨上，与导轨接触良好，不计导轨的电阻．现对棒ab施加水平向右的拉力，使其从区域1磁场左边界位置开始以速度v0向右做匀速直线运动并穿越n个磁场区域．(1)求棒ab穿越区域1磁场的过程中电阻R产生的焦耳热Q；(2)求棒ab穿越n个磁场区域的过程中拉力对棒ab所做的功W；(3)规定棒中从a到b的电流方向为正，画出上述过程中通过棒ab的电流I随时间t变化的图象；(4)求棒ab穿越n个磁场区域的过程中通过电阻R的净电荷量q.9、(16分)如图所示，在水平面上固定一光滑金属导轨HGDEF，EF//GH，DE＝EF＝DG＝GH＝EG＝L.一质量为m足够长导体棒AC 垂直EF方向放置在金属导轨上，导轨与导体棒单位长度的电阻均为r，整个装置处在方向竖直向下、磁感应强度为B的匀强磁场中．现对导体棒AC施加一水平向右的外力，使导体棒从D位置开始以速度v0沿EF方向做匀速直线运动，导体棒在滑动过程中始终保持与导轨良好接触．(1)求导体棒运动到FH位置，即将要离开导轨时，FH两端的电势差．(2)关于导体棒运动过程中回路产生的感应电流，小明和小华两位同学进行了讨论．小明认为导体棒在整个运动过程中是匀速的，所以回路中电流的值是恒定不变的；小华则认为前一过程导体棒有效切割长度在增大，所以电流是增大的，后一过程导体棒有效切割长度不变，电流才是恒定不变的，你认为这两位同学的观点正确吗？请通过推算证明你的观点．(3)求导体棒从D位置运动到EG位置的过程中，导体棒上产生的焦耳热．10、（重庆市2012（春）高三考前模拟测）（16分）如题23-1图所示，边长为L、质量为m、总电阻为R的正方形导线框静置于光滑水平面上，处于与水平面垂直的匀强磁场中，匀强磁场磁感应强度B随时间t变化规律如题23-2图所示．求：（1）在t=0到t=t0时间内，通过导线框的感应电流大小；（2）在t=2t时刻，a、b边所受磁场作用力大小；（3）在t=0到t=t0时间内，导线框中电流做的功。

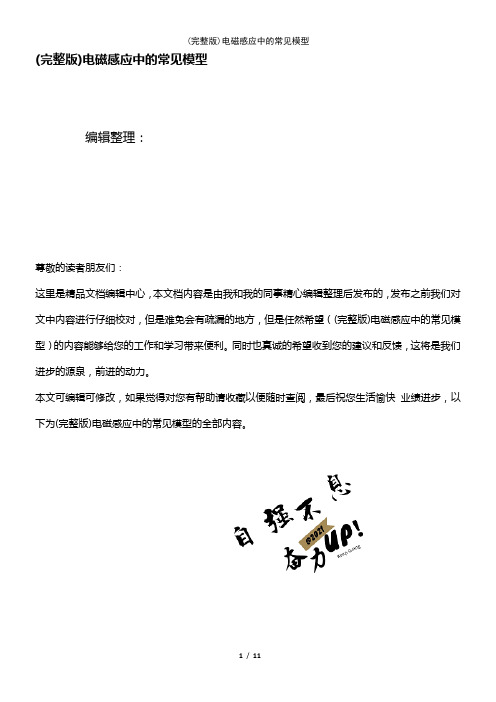

(2021年整理)电磁感应中的常见模型
