三氧化二铝的测定
含刚玉样品中三氧化二铝的测定
长石、超级性岩等难溶样品中Al2O3的测定1 方法提要试样以过氧化钠—氢氧化钠熔融后，样品中的刚玉等难容成分被定量熔解，熔融物用热水和盐酸浸取，盐酸酸化后用等离子体发射光谱仪测定Al2O3等元素。
2 仪器条件与试剂2.1 仪器条件分析谱线:308.2nmR F功率:1150W辅助气流量: 0.5L/min雾化器器流量: 0.7 L/min泵稳定时间: 5s观测高度: 12.0mm2.2 试剂2.2.1过氧化钠粉状分析纯2.2.2氢氧化钠分析纯2.2.3盐酸分析纯2.2.4三氧化二铝标准储备溶液ρ（Al2O3）= 1mg/ ml。
3 校准曲线准确移取0.00 ml 0.10ml 0.50 ml 1.00 ml 5.00 ml三氧化二铝标准储备溶液 (2.2.4) 置于100 mL容量瓶中, 加入少量水,加入5ml Hcl用水稀释到刻度,摇匀。
其反应式为:4 分析手续称取0.5000克试样于30毫升银坩埚中，滴加几滴无水乙醇湿润样品，加入3克氢氧化钠，置于550℃马弗炉中保温5分钟，取出稍冷，加入1.2克过氧化钠，重新放入马弗炉中，升温至700℃，熔融10分钟，取出坩埚，冷却，将坩埚置于250毫升烧杯中，滴加几滴无水乙醇，加入50毫升热水，迅速加入浓盐酸搅拌至反应停止，加入25毫升浓盐酸，加热至溶液澄清透明，取下冷却，移入250毫升容量瓶中，用水稀释至刻度，摇匀。
待溶液澄清后，于iCAP6300等离子体发射光谱仪上测定三氧化二铝。
含量较高的样品可分取10毫升试液置于100毫升容量瓶中，加入10毫升盐酸，用水稀释至刻度，摇匀，于iCAP6300等离子体发射光谱仪上测定三氧化二铝。
5 注意事项5.1样品分解时，氢氟酸必须赶尽，否则结果偏低；5.2试样溶液酸化时一定要保持足够的酸度，防止铝的水解。
1三氧化二铝的测定
三氧化二铝的测定1、方法提要样品经碱熔酸化后，铝及锌（Ⅱ）、镉（Ⅱ）、铁（Ⅲ）、铜（Ⅱ）、铅（Ⅱ）等离子与Na2EDTA形成络合物，用锌盐标准溶液滴定过量的Na2EDTA。
再用一种选择生较高配位剂氟化钠（氟化铵）从铝与EDTA络合物中置换出定量的EDTA，以二甲酚橙为指示剂用锌盐标准溶液滴定溶液由无色变为红色为终点。
主要反应：Al3++H2Y2－=AlY－+2H+AlY－+6F－=AlF6－+Y4－Y4－+Zn2+=ZnY2－2、试剂2.1 氢氧化钠（钾）AR。
2.2 盐酸（ρ1.19g/mL）；（1+1）。
2.3 乳酸（25%V/V）。
2.4 氢氧化钠溶液（200g/L）。
2.5 乙酸－乙酸钠缓冲溶液（PH=5.5～6.0）。
2.6 酚酞指示剂（5g/L）。
2.7 二甲酚橙指示剂（5g/L）。
2.8 氟化钠AR。
2.9 氯化锌标准滴定液（0.02mol/L）。
2.10 Na2EDTA标准滴定液（0.05mol/L）。
3、分析步骤从碱熔分析氧化钙（镁）的备液中分取25.0mL试液于300mL烧杯中，加乳酸2mL，加Na2EDTA（0.05mol/L）10mL，加2滴酚酞指示剂用氢氧化钠溶液调至红色，用盐酸（1+1）调溶液消失并过量3滴，加乙酸－乙酸钠缓冲液10mL，加热煮沸3min，取下冷却，加3滴二甲酚橙指示剂，用氯化锌标准滴定溶液滴定过量的EDTA使溶液为鲜红色为终点，不计读数，向烧杯加1g氟化钠，加热煮沸3min，取下冷却，补加乙酸－乙酸钠缓冲溶液10mL，1滴二甲酚橙指示剂，用氯化锌标准溶液滴定溶液至鲜红色为终点。
4、计算T×VAl2O3（％）＝————×100m×K式中：T——氯化锌标准溶液1mL相当于三氧化二铝的克数（g/mL）.V——消耗氯化锌标准溶液的体积（mL）。
m×K——称取试样量×分液比（g）。
5、允许差Al2O3（％）允许差％ Al2O3（％）允许差％≤1.00 0.20 ﹥10.00～20.00 0.50﹥1.00～5.00 0.30 ﹥20.00～30.00 0.60﹥5.00～10.00 0.40注：本法适用于锌精矿、水淬渣、石英砂、石灰、高铝砖中三氧化二铝的测定。
三氧化二铝含量
三氧化二铝含量三氧化二铝（Aluminum Trioxide）是一种化学物质，其化学式为Al2O3。
它是由铝和氧元素组成的无机化合物，也被称为氧化铝或纯净氧化铝。
三氧化二铝具有许多重要的应用领域，如陶瓷工业、电子工业、建筑材料等。
本文将重点介绍三氧化二铝的含量、制备方法以及其在不同领域的应用。
让我们来讨论一下三氧化二铝的含量。
一般来说，三氧化二铝的含量可以通过化学分析方法进行测定。
常用的测定方法包括重量法、滴定法、光度法等。
这些方法可以准确地测定三氧化二铝样品中铝元素的含量，并计算出三氧化二铝的含量。
我们来了解一下三氧化二铝的制备方法。
三氧化二铝可以通过多种方法制备，其中最常用的方法是通过铝金属与氧气的反应制得。
这个过程一般发生在高温条件下，铝金属与氧气反应生成三氧化二铝。
此外，还可以通过化学反应、沉淀法、热分解等方法制备三氧化二铝。
三氧化二铝在陶瓷工业中有着广泛的应用。
由于其高熔点和良好的化学稳定性，三氧化二铝可以用作陶瓷材料的添加剂，提高陶瓷材料的热稳定性和机械强度。
此外，三氧化二铝还可以用于制备高温陶瓷材料，如电子陶瓷、高温熔体陶瓷等。
在电子工业中，三氧化二铝也扮演着重要的角色。
由于其绝缘性能优良，三氧化二铝广泛用于制备电子元件的绝缘层。
同时，三氧化二铝还具有较好的热导性和化学稳定性，可以用于制备电子元件的导热材料和封装材料。
三氧化二铝还可以用作建筑材料的添加剂。
由于其高硬度和耐磨性，三氧化二铝可以用于制备耐磨材料，如耐火砖、耐磨地板等。
总结起来，三氧化二铝是一种重要的无机化合物，具有广泛的应用领域。
通过化学分析方法可以准确测定三氧化二铝的含量，而制备三氧化二铝可以通过铝金属与氧气的反应以及其他化学方法实现。
在陶瓷工业、电子工业和建筑材料等领域，三氧化二铝都发挥着重要的作用。
它的高熔点、良好的化学稳定性和优良的绝缘性能使其成为这些领域中不可或缺的材料之一。
铝灰中的三氧化二铝的测定
１ ５ ｍ ｉ ｎ ， 取 下冷却 。补加几滴二 甲酚橙指示剂 ， 用乙 酸铅标 准 溶液 滴定 至溶 液 刚变 红紫 色 ， 此 读数 不 计 。然后加入 ２ ０ ％ 的氟化钾溶液 １ ０ ｍ Ｌ ， 搅拌后放至
取Ａ ｌ ： ０ ， ２ ５ ． ０ ０ ｍ ｇ 标准铝液 ， 加入 ０ ． １ ０ ｍ ｏ ｌ ／ Ｌ （ ４ ） 三氧化 二铝标准溶 液 ： 称取 ０ ． ５ ２ ９ ４ ｇ 金 属 铝 Ｅ Ｄ Ｔ Ａ １ ０ ｍＬ ， 在ｐ Ｈ ５ ． ５时 ， 于不 同温 度络 合 ， 过 量 （ ９ ９ ． ９ ９ ％） ， 置于 ４ ０ ０ ｍ Ｌ烧 杯 中 ， 加入 １ ０ ０ ｍＬ 水和２ ｇ Ｅ Ｄ Ｔ Ａ用 铅标 准溶 液滴 定 ， 其结 果见 表 １ 。 氢氧化钠 ， 盖上表面皿 ， 低温加热至完全溶解 ， 以盐 酸（ １ ＋ １ ） 缓慢 中和至沉淀全部溶解并 过量 ２ ０ ｍ Ｌ ， 冷 至室温 ， 移人 １ ０ ０ ０ ｍ Ｌ 容量瓶 中， 用水稀 释至刻度 ， 摇匀 。此 溶 液 ｌ ｍＬ 含１ ． ０ ｍｇ 三氧 化 二铝 。 （ ５ ） 铅标 准溶 液 ０ ． ０ １ ｍｏ Ｕ Ｌ： 称取７ ． ０ ０ ０ ｇ乙酸 铅
由表 １ 可知 ， 在 微 沸状 态 下 １ ｍ ｉ ｎ ， 铝与 Ｅ Ｄ Ｔ Ａ就 完 全络 合 。
３ ． １ ． ２ 酸 度对 Ａ １ － Ｅ ＤＴＡ络 合 的影 响
２ 实验 方法
ｇ 氢氧化钾 ， 在马弗炉 中于 ７ ０ ０。 【 ＝ 下加温 １ ０ ｍ ｉ ｎ ， 取 出放置至室温 ， 用热水浸取 ， 加入 ２ ５ ｍ Ｌ Ｈ Ｃ １ 溶解清
（ Ｐ ｂ （ Ｃ ： Ｈ， Ｏ ： ） ： ・ ３ Ｈ ０ ） 置于 ５ ０ ０ ｍＬ 烧杯中 ， 用 水 溶解 ， 加 入２ ｍＬ冰 乙酸 ， 移人 ２ ０ ０ ０ ｍ Ｌ容量 瓶 中 ， 用水 稀 释 至 刻度 ， 摇匀 。
炉渣三氧化二铝的测定

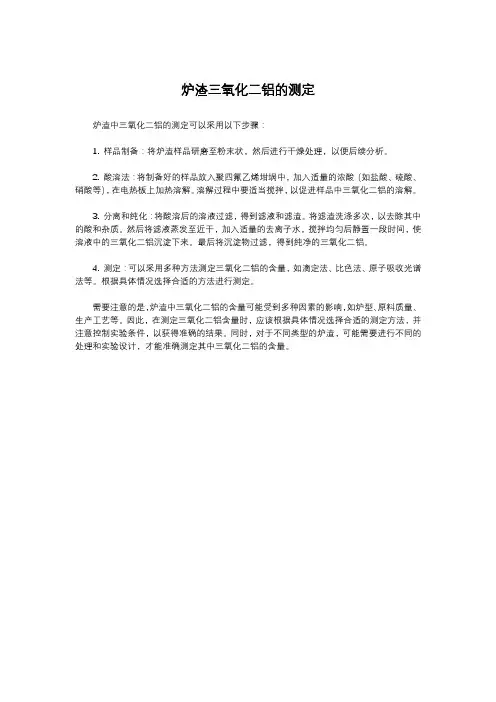

炉渣三氧化二铝的测定
炉渣中三氧化二铝的测定可以采用以下步骤：
1. 样品制备：将炉渣样品研磨至粉末状，然后进行干燥处理，以便后续分析。
2. 酸溶法：将制备好的样品放入聚四氟乙烯坩埚中，加入适量的浓酸（如盐酸、硫酸、硝酸等），在电热板上加热溶解。
溶解过程中要适当搅拌，以促进样品中三氧化二铝的溶解。
3. 分离和纯化：将酸溶后的溶液过滤，得到滤液和滤渣。
将滤渣洗涤多次，以去除其中的酸和杂质。
然后将滤液蒸发至近干，加入适量的去离子水，搅拌均匀后静置一段时间，使溶液中的三氧化二铝沉淀下来。
最后将沉淀物过滤，得到纯净的三氧化二铝。
4. 测定：可以采用多种方法测定三氧化二铝的含量，如滴定法、比色法、原子吸收光谱法等。
根据具体情况选择合适的方法进行测定。
需要注意的是，炉渣中三氧化二铝的含量可能受到多种因素的影响，如炉型、原料质量、生产工艺等。
因此，在测定三氧化二铝含量时，应该根据具体情况选择合适的测定方法，并注意控制实验条件，以获得准确的结果。
同时，对于不同类型的炉渣，可能需要进行不同的处理和实验设计，才能准确测定其中三氧化二铝的含量。
铝锭中三氧化二铝的含量
铝锭中三氧化二铝的含量
（原创版）
目录
1.铝锭的概述
2.三氧化二铝在铝锭中的作用
3.铝锭中三氧化二铝含量的测定方法
4.铝锭中三氧化二铝含量对铝锭性能的影响
5.结论
正文
一、铝锭的概述
铝锭是铝的一种形态，它是通过将铝熔融后，倒入模具中，经过冷却凝固而形成的固体。
铝锭因其优良的导电性、导热性以及抗腐蚀性，被广泛应用于各行各业，如建筑、交通、电子等领域。
二、三氧化二铝在铝锭中的作用
三氧化二铝（Al2O3）是铝锭中的一种重要杂质。
在铝锭生产过程中，氧化铝颗粒会在熔融的铝液中形成，这些颗粒会降低铝锭的纯度，影响其性能。
然而，在一定程度上，三氧化二铝也能改善铝锭的性能，例如提高其硬度和强度。
三、铝锭中三氧化二铝含量的测定方法
铝锭中三氧化二铝含量的测定方法有多种，如 X 射线荧光光谱法、电感耦合等离子体发射光谱法、化学分析法等。
这些方法各有优缺点，需要根据实际情况选择合适的测定方法。
四、铝锭中三氧化二铝含量对铝锭性能的影响
铝锭中三氧化二铝含量对铝锭的性能有很大影响。
一般来说，三氧化二铝含量越高，铝锭的纯度就越低，其导电性、导热性等性能就越差。
过高的三氧化二铝含量还会导致铝锭的硬度和强度过高，使其难以加工。
相反，如果三氧化二铝含量过低，铝锭的性能也会受到影响。
因此，需要控制好铝锭中三氧化二铝的含量。
第1页共1页。
铜盐回滴法测定三氧化二铝
铜盐回滴法测定三氧化二铝实验步骤：1、准确称量经缩分烘干的试样0.5g，置于银坩埚中，加入3-5g氢氧化钾。
2、在马弗炉650-700℃下熔融约10min，取出稍冷，转移至干燥器冷却至室温。
3、将坩埚转移至已盛有约100ml温水的烧杯中，将熔块完全浸出。
4、向烧杯中加入约20ml浓盐酸和1ml浓硝酸，加热至沸腾，冷却。
5、转入250ml容量瓶中，用水稀释至标线，摇匀。
6、准确吸取10ml溶液，加入10ml 0.015mol/L EDTA标准溶液，再加水稀释至约200ml，煮沸1-2min，取下，冷却。
7、缓慢滴加200g/L 的KOH溶液，调节PH为3.8-4.0，然后加入6滴PAN 指示剂，以0.015mol/L的硫酸铜标准溶液滴定至终点。
实验原理：在滴定铁之后的溶液中，加入对铝、钛过量的EDTA标准滴定溶液，调节PH为3.8-4.0，煮沸，使Al3+、TiO2+离子与EDTA完全配位。
剩余的EDTA 以PAN为指示剂，用硫酸铜标准滴定溶液回滴定。
当溶液有黄色变为紫红色即为终点。
终点时溶液的颜色与过剩的EDTA的量和所加PAN的量有关；若EDTA 过量较多或PAN量较少，则绿色配合物的色调较深，终点为蓝紫色或蓝色。
若EDTA过量较少或PAN量较多，则红色配合物的色调明显，终点基本上是红色。
注意事项：1、终点颜色与EDTA的剩余量和PAN指示剂的加入量有关，故应严格按照操作规程进行。
若EDTA过量太多，终点颜色为蓝紫色。
2、加入过量的EDTA之后，应将溶液加热到70-80℃再加缓冲溶液，否则部分未与EDTA配位的Al3+、TiO2+离子水解，生成氢氧化物沉淀使测定结果偏低。
3、滴定时体积应保持200ml左右为宜，以减少Ca2+、Mn2+离子对滴定Al3+的干扰。
4、滴定必须在热溶液中进行，通常是将热溶液煮沸后取下，加入PAN 指示剂后立刻进行滴定，此时溶液温度为90℃左右，滴定完毕不低于75℃。
铁矿石(烧结矿)中氧化钙、氧化镁、三氧化二铝的测定
铁矿石（烧结矿）中氧化钙、氧化镁、三氧化二铝的测定：EDTA配位滴定法1. 方法提要：于PH＝6 的近中性溶液中用六次甲基四胺分离铁、铝、钛、钒等；调节PH＝9左右，用铜试剂沉淀铜、锰、锌等。
于一份溶液中加入氢氧化钠（钾），使PH≥12时，以钙指示剂为指示剂，滴定氧化钙；于另一份试液中加入氨性缓冲溶液，调节PH＝10时，以铬黑T指示剂，滴定钙镁合量，差减测得氧化镁的含量。
沉淀经强碱分离铁、钛，加入过量的EDTA，调节PH＝3～4.5，以亚硝基红盐为指示剂，用硫酸铜标准溶液滴定过量的EDTA以测得铝的含量。
2 . 主要试剂：过氧化钠：固体盐酸：ρ=1.19 ; 1+1氨水：ρ=0.89 ; 1+1六次甲基四胺：30 %铜试剂：（乙二胺硫代甲酸钠，简称DDTC）；取10克铜试剂溶于1+4的氨水中。
氯化铵：2 %氢氧化钠（钾）：20 % ; 50 %氨性缓冲液：67g氯化铵溶于570 ml水中，加入430 ml氨水。
硫化钠：1 %氯化镁：1 %钙指示剂：甲：0.05 g氧化镁经数滴盐酸溶解后，加水稀释至25 ml。
乙：0.25 g钙试剂（简称NN）溶于25 ml三乙醇胺中,以甲液混合。
铬黑T（简称EBT）指示剂：0.9 g铬黑T溶于150 ml无水乙醇中。
氢氧化钠––氯化钠: 53 g氢氧化钠溶于1000 ml水中，加20g氯化钠。
酚钛溶液：1％；称取1 g酚酞溶于1000 ml无水乙醇中。
醋酸缓冲溶液：77 g乙酸胺溶于941 ml水中，加入59 ml冰醋酸。
亚硝基红盐：1％EDTA标准溶液：0.0075 mol/L ；0.05 mol/L硫酸铜标准溶液：0.025 mol/L3. 操作步骤：称取于105℃干燥箱中干燥1h的分析试样0.2000g ，于盛有1.0000g过氧化钠的铁坩埚中，于800℃±10℃的箱形高温炉内熔解1分30秒,取出稍冷，沸水浸取于400 ml的烧杯中，洗净坩埚及玻棒，加入盐酸（ρ=1.19）20 ml ，电炉上加热煮沸约1分钟，取下用1+1的氨水调节PH=6左右（若过量可用1＋1盐酸回滴），加入六次甲基四胺20 ml并煮沸1～2 min, 再用快速滤纸过滤于200 ml的容量瓶中，用2 ％的氯化铵洗涤烧杯及漏斗5～6次，冷却后加铜试剂10 ml,稀释至刻度，摇匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川广元高力水泥实业有限公司
三氧化二铝的测定检验规程
目的：规定三氧化二铝的测定检验操作步骤及操作标准化。
范围：适用于原材料、生料、熟料中二氧化铝的检测。
程序：
1、本规程三氧化二铝的测定方法为EDTA直接滴定法。
2、方法提要：
将滴定铁后的溶液的pH值调节至3.0，在煮沸下以EDTA-铜和PAN为指示剂，用EDTA标准滴定溶液滴定。
3、分析步骤：
将测完铁后的溶液加水稀释至约200ml，加入1～2滴溴酚蓝指示剂溶液（2g ∕L），滴加氨水（1+1）至溶液出现蓝紫色，再滴加盐酸（1+1）至黄色。
加入15mlpH3.0 缓冲溶液，加热煮沸并保持微沸1分钟，加入10滴EDTA-铜溶液及2～3滴PAN指示剂溶液（2g∕L），用EDTA标准滴定溶液滴定至红色消失。
继续煮沸，滴定，直至溶液经煮沸后红色不再出现呈稳定的亮黄色为止。
4、结果的计算与表示：
三氧化二铝的质量分数w Al2O3按下式计算：
T Al2O3×V×10
w Al2O3 = × 100
m1×1000
T Al2O3×V
=
m1
式中：
w Al2O3—三氧化二铝的质量分数，%；
T Al2O3—EDTA标准滴定溶液对三氧化二铝的滴定度，单位为毫克每毫升（mg ／ml）；
V—滴定时消耗EDTA标准滴定溶液的体积，单位为毫升（ml）；
m1—试料的质量，单位克（g）。
本规程从2010年7月1日起执行！
四川广元高力水泥实业有限公司化验室
2010年6月16日
编写：罗天德审核：郑锋批准：罗洪辉
1。
