镀铜接地棒
铜覆钢接地材料技术规范
技术规范目录1,执行主要规定2、技术指标、使用环境3、执行标准4、实验要求5、产品验收标准及验收方法铜覆钢接地材料技术规范1．执行主要规定1.1 本技术条件书适用于铜覆钢接地材料的技术条件1.2 本技术条件书提出的是最低限度的技术要求，供方应提供符合本条件书和技术标准的优质产品。
1.3如果供方没有以书面形式对本规范书的条文提出异议，则表示供方提供的产品完全符合本条件书的要求。
1.4生产厂家对所响应的技术参数必须提供经中国电科院出具的型式试验报告、产品检验报告等影印件，提供在有效期内的工业品生产许可证书及在网运行销售业绩，用户使用证明等资料。
1.5投标方或制造商必须有权威机关颁发的ISO–9001系列的认证书和UL认证证书。
1.6镀铜圆钢与扁钢或角钢采用放热焊接，应符合相关规定。
1.7焊接完毕后，清楚焊渣并涂一层防腐漆，两层银色油漆。
1.8接地圆钢沿泉沟两侧敷设，每隔50米与已建内连接带焊接连接1.9图纸部件8采用镀铜圆钢。
表面镀锌，镀铜厚度大于或等于0.25mm，单根长度不小于100米。
2.0中间接头处所有电缆接地箱总接地电缆镀铜圆钢相连连接线采用60*8镀锌扁钢。
接地电缆接线端子采用双螺栓压接方式与60*8扁钢相连，与已建接地带连接板共同压接，压接宽度不小于扁钢宽度的2倍。
2.1镀铜接地材料必须提供国家电网电科院的检测报告并符合UL认证。
2.技术指标、使用环境:1.规格尺寸镀铜圆钢：镀铜圆钢外径大于等于Φ17.8mm，长度为100米/卷，保证镀铜圆钢上每点的铜层厚度在0.25mm以上。
（国家电网公司企业标准《电气工程接地用铜覆钢技术条件》Q/GDW466-2010 中关于铜覆钢接地材料的要求，其每点的镀铜厚度要在0.25mm以上）2.技术要求2.1铜覆钢接地材料及相关配件应优先采用设计制造经验成熟、结构简单。
2.2作为电气工程接地用的铜覆钢，其设计选型，应满足地面工程的设计使用年限要求，满足现行规范对环境保护的要求，且铜必须连续、均匀、牢固的包覆在钢芯上。

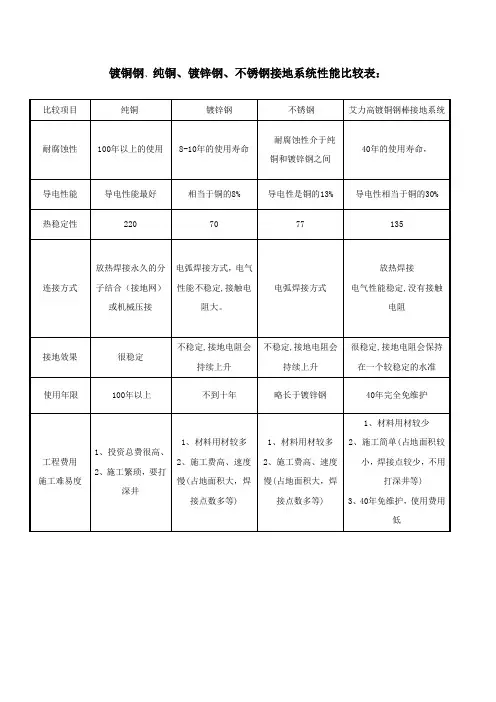

镀铜钢、纯铜、镀锌钢、不锈钢接地系统性能比较附件
镀铜钢、纯铜、镀锌钢、不锈钢接地系统性能比较表：一：耐腐蚀性：接地体的腐蚀主要有化学腐蚀和电化学腐蚀两种形式，多数情况下，这两种腐蚀同时存在。
铜在土壤中的腐蚀速度大约是钢材的1/10~1/50，而且电气性能和物理性能稳定。
铜的表面会产生附着性极强的氧化物（铜绿），对内部的铜有很好的保护作用，阻断腐蚀的形成。
1.关于镀锌钢材与镀铜钢材的对比镀锌扁钢的导电性及热稳定性均不及铜材。
铜材的导电性是钢材的9倍，特别是大电流的集肤效应，铜远远优于钢材。
在热稳定性方面，铜材是钢材的3倍以上。
而艾力高的镀铜钢绞线热稳定性能是钢材的2.5倍以上。
因此，选用铜材或铜镀钢材做接地导体，无论是在电气性能还是施工方面均比钢材要优异得多。
尤其是发生短路故障时，铜材能以六倍于钢材的泻流速度释放电流，从而大大避免了故障的进一步发生。
2：腐蚀速率比较：国际上对材料的耐蚀性按年腐蚀速率分为三类：第一类为完全耐蚀，其腐蚀速率小于0.1mm/a(毫米每年)，优质不锈钢属于此类材料；第二类为尚耐蚀，其腐蚀速率为0.1－1.0mm/a，属于一般不锈钢；第三类为不耐蚀，其腐蚀速率大于1.0mm/a；铜腐蚀速率呈逐年减小的趋势，最大年均腐蚀速率为1．05×103 mm／年（闰风洁，李辛庚，电力接地网腐蚀与防护技术的进展[J]，山东电力技术，007年第l期(总第153期) P9-13）所以在增加钢接地体截面来防止因腐蚀而导致的截面减少，无法承载接地短路电流时，应采用钢材的点腐蚀速率，通过美国联邦标准局（NBS）在1910年至1950年做的金属材料腐蚀性研究报告NO.579可知，国际标准认定的钢材平均点腐蚀速率0.43mm/年（如图所示），在钢材表面镀锌保护钢材的作用有限，国内热镀锌工艺处理的镀锌层厚度为0.05~0.06mm，锌在地下也发生点蚀，其平均点蚀速率约为0.065mm/年，因此锌层一年后腐蚀殆尽。
另外从该报告中可知，铜材没有点腐蚀的存在。
接地极镀铜层的标准
接地极镀铜层的标准
接地极镀铜层的标准可以根据不同国家或地区的标准来制定。
以下是一些常见的接地极镀铜层的标准：
1. 美国标准：根据美国国家电气制造商协会（NEMA）的标准，接地极应采用纯铜或镀铜，镀铜层的厚度应不小于0.025mm
（1mil）。
2. 欧洲标准：根据欧洲标准化组织（CEN）的标准，接地极的镀铜层应符合EN 13601标准，镀铜层的厚度应不小于
0.020mm。
3. 国际标准：国际电工委员会（IEC）的标准IEC 60364-5-54
规定，接地极的镀铜层应符合特定要求，包括镀铜层的厚度和导电性能。
此外，还有一些行业标准或公司标准，如电力行业标准、通信行业标准等，也可能对接地极镀铜层的要求进行了规定。
在实际应用中，应根据具体需求和适用标准来确定接地极镀铜层的具体标准。
镀铜接地棒理论重量
本公司专业经营镀铜接地棒，采用优质Q235低碳钢芯，外镀99.9%纯铜的生产工艺，从而保证了铜层与钢芯之间的永久分子联接。
具有良好导电性能，耐腐蚀性及较高的抗拉强度。
可根据不同的环境，合理使用，从而达到减少接地电阻，加快散流的目的。
本产品适用范围广泛，使用寿命长。
技术参数：
（1）铜层厚度：≥0.25mm
（2）电阻率：≤0.059Ωmm″
（3）抗拉强度：≥500N/mm
（4）耐腐蚀性：浓度10%的硝酸液中泡90小时以上，腐蚀不得失重≥15%
（5）铜层结合力：持续体温300℃达1小时以上后急冷，铜层不剥落。
（6）铜层可塑性：将镀铜接地棒弯曲180°，铜层无裂缝，无脱落现象。
钢芯镀铜接地棒及相关放热熔接器具技术规范QSDJ1080-2005
Q/SDG 上海市电力公司企业标准Q/SDJ1080-2005───────────────────────────────────────钢芯镀铜接地棒及相关放热熔接器具订货技术规范试行稿2005-12发布2005-12实施上海市电力公司标准化委员会发布钢芯镀铜接地棒及相关放热熔接器具订货技术规范一．范围：本规范适用于电力输、配电线路，变电站的接地和防雷系统及其他电力系统中所使用的钢芯镀铜接地棒以及相关放热熔接器具的采购。
本规范涉及材料为：钢芯镀铜接地棒（不含化学离子接地棒），放热焊接模具，熔粉及相关工具等。
二．订货规范：1、钢芯镀铜接地棒1．1规格：外径大于等于14.2mm；单根接地棒长度可以为1.2米，1.5米，可以用多根接地棒和连接器续接成需要的长度。
1．2钢芯镀铜接地棒技术要求：1．2．1接地棒由实芯冷抽钢棒涂镀上厚度一致的铜制成，必须采用镀铜工艺，镀铜层铜分子应与钢棒持续结合，如同冶金连接铜于钢棒。
钢棒规格应符合GB/T699-1999的要求，镀铜厚度必须均匀且不得小于0.254mm，铜层含铜量应在99.9%以上。
1．2．2接地棒应为连接型，滚圆搓牙，两端截角。
1．2．3接地棒的抗拉强度不小于600N/mm2。
接地棒的平直度应符合10/1000”直线误差以内的要求。
1．3接地棒附件配置要求：1．3．1为防止施工时接地棒直接承受工具的敲击，需配置专用冲击头，安装于接地棒的顶端。
冲击头应能和施工机具（冲击钻）尺寸匹配，便于连接。
1．3．2续接接地棒时采用专用连接器，连接器采用紫铜合金。
1．3．3配置尖端头安装于接地棒的底端，避免接地棒直接受力并减少接地棒钻入地下的阻力。
1．4钢芯镀铜接地棒的试验要求：1．4．1供应商应提供以下型式试验报告：试验报告应由国家或国际权威试验中心提供。
试验报告项目应涵盖机械性能，电气性能，防腐性能和抗故障/冲击电流性能试验：机械性能试验报告（拉力试验，抗拉强度及抗张强度试验）短路电流试验报告电阻试验报告镀层附着力试验报告1．4．2抽样检查：接地棒应进行抽样检查，每批次至少抽取一根。
垂直接地装置技术要求
一、垂直接地装置技术要求：垂直接地装置可采用镀铜钢垂直接地装置和石墨烯复合垂直接地装置两种。
(1)镀铜钢垂直接地装置技术要求镀铜钢垂直接地装置由驱动头、直径14.2mm且单根长度120Omm的镀铜垂直接地棒、黄铜连接管、尖端等组成。
镀铜接地棒规格为120OmmX14.2mm,尺寸允许偏差：±0.1Omm；镀铜垂直接地棒需以纯度为99.9%的电解铜在低碳钢芯上精细电镀而成，镀层厚度均匀，保证外观覆层均匀、无明显的凹坑、麻点、起泡、裂纹等，且任何一个镀点厚度均20.25mm。
镀层与钢芯要求达到分子级紧密融合，保证在深入地下的过程中受外力挤压和副擦，钢芯绝不会裸露。
镀层要求可塑性强，将棒弯曲180度后，铜层不应出现裂纹、裂缝、凹坑和其他有碍于材料抗腐蚀性能的缺陷。
抗拉强度需达600N∕mm2,保证深入地下的冲击过程中棒体不会因弯曲过度而折断。
使用IookA的电流连续通过接地棒连接处三次后，其连接点电阻不大于S1mQ。
垂直接地装置可根据现场环境条件灵活调整打入地下完成配电设备的降阻要求。
镀铜钢垂直接地装置须具有很强的耐腐蚀性能，保证埋于地下30年以上不腐蚀。
(2)石墨烯复合垂直接地装置技术要求：结构及原材料：石墨烯复合垂直接地装置是由石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合连接器、石墨烯复合引出装置及附件组成的接地体；外观：石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合连接器、石墨烯复合引出装置等外观覆层均匀、无明显的凹坑、麻点、起泡、裂纹，表面无污染沉积杂质；电阻率及相对导电率：石墨烯复合接地棒20。
C时直流电阻率WΠμQ.cm、相对导电率三15%；石墨烯复合连接导线20。
C时直流电阻率W4.31μQ.cm、相对导电率三40%；外表层接触电阻：外表层接触电阻应不大于IomQ；连接要求：石墨烯复合接地装置的各部件间连接不允许采用焊接方式(不允许出现明火)，石墨烯复合接地装置所构成部件(石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合一字连接器、石墨烯十字连接器、石墨烯复合引出装置)以及连接使用的304钢螺丝的表面复合镀层要求一致，全部采用同一配比的石墨烯复合镀层；接地体降阻效果系数：接地体降阻效果系数应WO.7；工频电流耐受：试品经过工频大电流IOAJOS试验5次后，试样表面不得有裂纹、裂缝、熔化等缺陷，直流电阻变化不得超过5%；冲击电流耐受：试品经过8/20μs冲击电流波，幅值IKA试验20次后，试样表面不得有裂纹、裂缝、熔化等缺陷，直流电阻变化不得超过5%；短时电流耐受：试品经17kA∕1s电流耐受后试样表面不得有裂纹、裂缝、熔化等缺陷,直流电阻变化不得超过5%；抗弯性能：利用万能压力机，采用三点弯曲法弯折成90度，弯折三次后，表面不得有裂纹、裂缝等缺陷，其单位长度直流电阻增加不大于10%;耐液体介质浸泡腐蚀性能：耐碱性：在40%的碱性溶液中室温浸泡480h,覆层未起泡,允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%;耐酸性：在10%的酸性溶液中室温浸泡480h,覆层不起泡，允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%；耐盐水性：在3.5%NaC1中性溶液中室温浸泡720h,覆层不起泡，允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%；接地体埋入后腐蚀率：接地体埋入地后，其腐蚀率应不大于0.0Imm/年；耐高温性能：经100。
ERICO镀铜圆钢
GT型放热焊接 TA型放热焊接
大致短路熔断电流
部件型号
CBSC8 CBSC10 CBSC13 CBSC14 CBSC16 CBSC18
标称尺寸 （mm）
8 10 13.2 14.2 16 17.8
0.1s 21463 33536 58434 67623 79535 103883
0.35s 11457 17901 31191 36096 42454 55451
XA
T6
T6 L159 or L159SM
TV型放热焊接
部件型号
CADWELD 焊药
TVCT1
150
TVCT2
150
TVCT3
200
CADWELD PLUS 焊药
150PLUSF20
150PLUSF20
200PLUSF20
CADWELD 连接类型
主导线 副导线
TV
T1
T1
TV
T2
T2
TV
T3
T3
夹具
CADWELD 连接类型
主导线
TA
T1
TA
T1
TA
T2
TA
T2
TA
T3
TA
T3
TA
T3
TA
T4
TA
T4
TA
T5
TA
T5
TA
T6
副导线
T1 T2 T2 T3 T3 T4 T5 T4 T6 T5 T6 T6
夹具
L160 or L160SM L160 or L160SM L160 or L160SM L160 or L160SM L160 or L160SM L160 or L160SM L160 or L160SM L160 or L160SM L160 or L160SM L160 or L160SM L160 or L160SM L160 or L160SM
镀铜钢免开挖垂直接地网技术应用
镀铜钢免开挖垂直接地网技术应用探讨摘要：镀铜钢接地棒的接地方式不仅技术上性能优异，还具有可以避免开挖，减少青赔、免维护等优点，而且具有良好的经济效益，可以在变电站、配电站、箱变、架空变压器、杆塔等广泛推广应用。
关键词：镀铜钢免开挖垂直接地网技术应用中图分类号：c39 文献标识码：a 文章编号：abstract: copper steel grounding great grounding method not only technical performance is excellent, but also has can avoid excavation, reduce the loss, free maintenance and other advantages, and has the good economic efficiency, can be in substation, power station, box with change, overhead transformer, tower, etc widely application.key words: copper steel, vertical excavation technology, application1.项目背景和项目详细内容1.1项目背景在雷雨季节，往往一次雷击会导致多处雷击跳闸和线路故障。
造成雷击跳闸事故的原因很多，包括线路的或设备耐雷水平不够等。
但国内外诸多实践证明，造成线路雷击跳闸的主要原因是接地系统不良即接地电阻达不到规定要求，造成雷电不能及时泻放，包括接地导体没有按图纸铺设，接地体埋深不够，接头生锈导致接地电阻增大，接地体腐蚀严重等间题。
目前，在国际上减少雷击跳闸事故一般有两种方法，一种是采取堵的方法，如安装避雷线，避雷器和必要的浪涌保护装置等。
另一种更为经济有效，更易于实施的方法是疏导，也就是降低输配电设备以及杆塔接地装置的接地电阻，将雷电流快速地消散到大地，并避免地电位的升高对通信，控制线路的反击。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/
镀铜接地棒
铜包钢接地棒也叫镀铜接地棒、铜覆钢接地棒，它是指一根钢棒通过电镀、连铸等方法表面覆铜的一根用于接地的地极，实现铜与钢的高度结合。
按照使用类型不能可以分为组合型接地棒或者单根型接地棒。
组合型接地棒由两头螺纹的镀铜接地棒、尖头、抗冲击螺栓、连接器组成，其优点是运输方便，而且可以根据施工需要做成大长度；单根型接地棒由一根镀铜接地极组成，施工方便。
镀铜接地棒相对于纯铜棒节省铜材料，节省成本，导电性相同，并含有铜的硬度。
镀铜接地棒主要用于防雷接地方面，可降低阻值，当楼顶避雷针遭受雷击是，电流能迅速释放，达到防雷效果。
特点及技术优势：
1、制造工艺独特：采用冷轧热拔生产工艺，实现铜与钢之间冶金熔接。
可像拉拔单一金属一样任意拉拔，不出现脱节、翘皮、开裂现象。
/
2、防腐蚀性优越：复合介面采用高温熔接，无残留物，结合面不会出现腐蚀现象；表面铜层较厚（平均厚度大于0.254mm）耐腐蚀性强，使用寿命长（大于30年），减轻检修劳动强度。
3、电气性能更佳：表层紫铜材料优良的导电特性，使其自身电阻值远低于常规材料。
4、广泛安全可靠：该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地建造。
5、安装方便快捷：配件齐全、安装便捷，使用放热焊接或专用连接金具，接头牢固、导电性能好稳，可有效地提高施工速度。
6、建造成本低：对比传统上采用纯铜接地棒的建造方式，成本大幅度下降。
技术参数：
（1）铜层厚度：≥0.25mm
（2）电阻率：≤0.059Ωmm″
/（3）抗拉强度：≥500N/mm
（4）耐腐蚀性：浓度10%的硝酸液中泡90小时以上，腐蚀不得失重≥15%
（5）铜层结合力：持续体温300℃达1小时以上后急冷，铜层不剥落。
（6）铜层可塑性：将镀铜接地棒弯曲180°，铜层无裂缝，无脱落现象。
产品应用范围：
石油化工、储油库、发电厂、变电站、通讯基站、机场、网络机房等场所的防雷接地工
程。
电铸铜接地棒，深埋地下后无论是自然腐蚀还是电化学反应，都有极强的保护性。
接地
棒与接地网线采用化学焊剂焊接，使接地装置完全处在铜的保护之下，成为真正的免维护接
地装置。
镀铜接地棒根据接地功能而定，一般可以分为工作接地——地棒和电子设备相连接，
以达到等电位，保证设备正常工作；防雷接地——气层中强大的冲击电流释放到地下；保
/
护接地——护人和动物免遭电击；镀铜接地棒能够用于一般环境和酸性泥土、湿润、盐碱以及产生化学侵蚀介质的特殊环境，大都不做防腐处理，这是因为泥土中活性离子的含量是影响接地电阻的因素之一，很多泥土中含有活性电解离子的化合物较为稀少,单纯的接地体不会达到接地要求。
