接地材料的选择的国内国际标准与由来一、概述防雷设备的主要作用是防止雷电直接落到被保护的设备上，并把雷电流很快引入大地，使被保护设备上免遭高幅值雷电过电压作用，以保护设备绝缘的安全。
而接地装置正是把雷电流引入大地的设备。
没有接地装置，或者接地装置不合格，就会失去或减小防雷设备的作用。
由于雷电流不能或不能迅速流入大地，就可能造成保护失效，导致事故扩大。
长期运行经验证明，接地装置的材料的选择与可靠安装直接关系着设备与人员的安全。
二、接地材料的一般要求由于地下的土壤环境复杂，存在多种的微生物和化学物质，对于金属或多或少都存在着腐蚀。
如果接地体被严重腐蚀，就无法与大地很好的接触，或者导致接地导体腐蚀断裂，造成地网性能的下降。
另外，接地系统一般都埋设在地下，开挖检查与维护都比较困难。
所以，接地材料的耐腐蚀性能直接决定了地网的使用寿命和经济性。
要求接地网的使用寿命要大于被保护设备的使用寿命。
一般规定接地网的使用寿命需要在40年以上。
三、国外相关标准对接地材料选择的建议3.1 IEEEstd80-2000 IEEE Guide for Safety in AC substation groundingIEEEstd80-2000《交流变电站接地安全导则》，中对于接地体的选择在11章Selection of conductor and connection (导体与连接的选择)（第40页）做出了相关的规定11.1基本要求：接地系统中的每一个要素，包括水平导体、联接、垂直接地极、引上线、其使用寿命都应当大于建筑物或者的设备的最大预期使用寿命进行设计，每一个要素都应当满足下列的条件：A）具有良好的导电性，以减小导体周围的电位差;B）在故障峰值电流持续的时间内，不会被熔化，保持完整;C）机械性能稳定可靠D）当发生腐蚀和自然破坏时，仍然能够保持性能稳定.11.2.1 铜铜是接地中最常用的一种材料。
铜导线除了有良好的导电性能之外，还有很好的耐腐蚀性能，这主要是因为铜像对于其他的金属来说，绝大多数的情况下都是阴极。

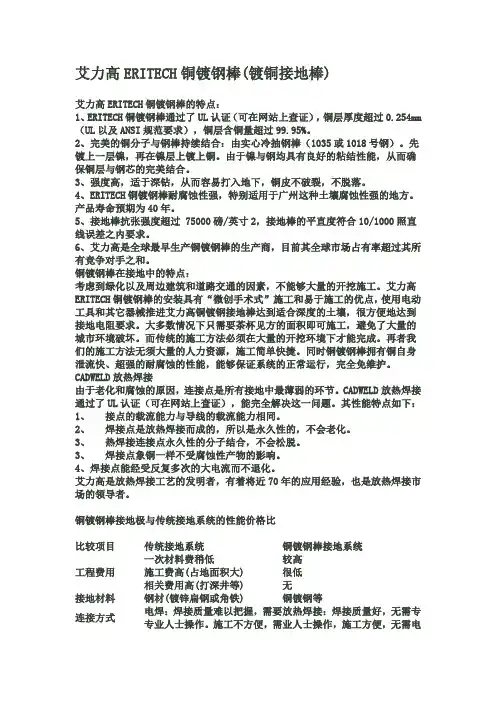

艾力高ERITECH铜镀钢棒
艾力高ERITECH铜镀钢棒(镀铜接地棒)艾力高ERITECH铜镀钢棒的特点：1、ERITECH铜镀钢棒通过了UL认证（可在网站上查证），铜层厚度超过0.254mm （UL以及ANSI规范要求），铜层含铜量超过99.95%。
2、完美的铜分子与钢棒持续结合：由实心冷抽钢棒（1035或1018号钢）。
先镀上一层镍，再在镍层上镀上铜。
由于镍与钢均具有良好的粘结性能，从而确保铜层与钢芯的完美结合。
3、强度高，适于深钻，从而容易打入地下，铜皮不破裂，不脱落。
4、ERITECH铜镀钢棒耐腐蚀性强，特别适用于广州这种土壤腐蚀性强的地方。
产品寿命预期为40年。
5、接地棒抗张强度超过 75000磅/英寸2，接地棒的平直度符合10/1000照直线误差之内要求。
6、艾力高是全球最早生产铜镀钢棒的生产商，目前其全球市场占有率超过其所有竞争对手之和。
铜镀钢棒在接地中的特点：考虑到绿化以及周边建筑和道路交通的因素，不能够大量的开挖施工。
艾力高ERITECH铜镀钢棒的安装具有“微创手术式”施工和易于施工的优点，使用电动工具和其它器械推进艾力高铜镀钢接地棒达到适合深度的土壤，很方便地达到接地电阻要求。
大多数情况下只需要茶杯见方的面积即可施工，避免了大量的城市环境破坏。
而传统的施工方法必须在大量的开挖环境下才能完成。
再者我们的施工方法无须大量的人力资源，施工简单快捷。
同时铜镀钢棒拥有铜自身泄流快、超强的耐腐蚀的性能，能够保证系统的正常运行，完全免维护。
CADWELD放热焊接由于老化和腐蚀的原因，连接点是所有接地中最薄弱的环节。
CADWELD放热焊接通过了UL认证（可在网站上查证），能完全解决这一问题。
其性能特点如下：1、接点的载流能力与导线的载流能力相同。
2、焊接点是放热焊接而成的，所以是永久性的，不会老化。
3、热焊接连接点永久性的分子结合，不会松脱。
3、焊接点象铜一样不受腐蚀性产物的影响。
4、焊接点能经受反复多次的大电流而不退化。
镀铜钢、纯铜、镀锌钢、不锈钢接地系统性能比较附件
镀铜钢、纯铜、镀锌钢、不锈钢接地系统性能比较表：一：耐腐蚀性：接地体的腐蚀主要有化学腐蚀和电化学腐蚀两种形式，多数情况下，这两种腐蚀同时存在。
铜在土壤中的腐蚀速度大约是钢材的1/10~1/50，而且电气性能和物理性能稳定。
铜的表面会产生附着性极强的氧化物（铜绿），对内部的铜有很好的保护作用，阻断腐蚀的形成。
1.关于镀锌钢材与镀铜钢材的对比镀锌扁钢的导电性及热稳定性均不及铜材。
铜材的导电性是钢材的9倍，特别是大电流的集肤效应，铜远远优于钢材。
在热稳定性方面，铜材是钢材的3倍以上。
而艾力高的镀铜钢绞线热稳定性能是钢材的2.5倍以上。
因此，选用铜材或铜镀钢材做接地导体，无论是在电气性能还是施工方面均比钢材要优异得多。
尤其是发生短路故障时，铜材能以六倍于钢材的泻流速度释放电流，从而大大避免了故障的进一步发生。
2：腐蚀速率比较：国际上对材料的耐蚀性按年腐蚀速率分为三类：第一类为完全耐蚀，其腐蚀速率小于0.1mm/a(毫米每年)，优质不锈钢属于此类材料；第二类为尚耐蚀，其腐蚀速率为0.1－1.0mm/a，属于一般不锈钢；第三类为不耐蚀，其腐蚀速率大于1.0mm/a；铜腐蚀速率呈逐年减小的趋势，最大年均腐蚀速率为1．05×103 mm／年（闰风洁，李辛庚，电力接地网腐蚀与防护技术的进展[J]，山东电力技术，007年第l期(总第153期) P9-13）所以在增加钢接地体截面来防止因腐蚀而导致的截面减少，无法承载接地短路电流时，应采用钢材的点腐蚀速率，通过美国联邦标准局（NBS）在1910年至1950年做的金属材料腐蚀性研究报告NO.579可知，国际标准认定的钢材平均点腐蚀速率0.43mm/年（如图所示），在钢材表面镀锌保护钢材的作用有限，国内热镀锌工艺处理的镀锌层厚度为0.05~0.06mm，锌在地下也发生点蚀，其平均点蚀速率约为0.065mm/年，因此锌层一年后腐蚀殆尽。
另外从该报告中可知，铜材没有点腐蚀的存在。
ERICO镀铜圆钢
TACT5 TACT5T6
TACT6
150 150 150 150 200 200 200 200 200 250 250 2 X 150
CADWELD PLUS 焊药
150PLUSF20 150PLUSF20 150PLUSF20 150PLUSF20 200PLUSF20 200PLUSF20 200PLUSF20 200PLUSF20 200PLUSF20 250PLUSF20 250PLUSF20 300PLUSF20
T2 L160 or L160SM
XA
T4
T3 L160 or L160SM
XA
T4
T4 L160 or L160SM
XA
T5
T2 L159 or L159SM
XA
T5
T3 L159 or L159SM
XA
T5
T5 L159 or L159SM
XA
T6
T4 L159 or L159SM
XA
T6
T5 L159 or L159SM
CADWELD 连接类型
主导线
Tap
XB
T1 T1
XB
T2 T1
XB
T2 T2
XB
T3 T1
XB
T3 T2
XB
T3 T3
XB
T4 T2
XB
T4 T3
XB
T4 T4
XB
T5 T2
XB
T5 T3
XB
T5 T5
XB
T6 T4
XB
T6 T5
XB
T6 T6
夹具
L163 L163 L163 L164 L164 L164 L164 L164 L164 L164 L164 L164 L164 L164 L164
垂直接地装置技术要求
一、垂直接地装置技术要求：垂直接地装置可采用镀铜钢垂直接地装置和石墨烯复合垂直接地装置两种。
(1)镀铜钢垂直接地装置技术要求镀铜钢垂直接地装置由驱动头、直径14.2mm且单根长度120Omm的镀铜垂直接地棒、黄铜连接管、尖端等组成。
镀铜接地棒规格为120OmmX14.2mm,尺寸允许偏差：±0.1Omm；镀铜垂直接地棒需以纯度为99.9%的电解铜在低碳钢芯上精细电镀而成，镀层厚度均匀，保证外观覆层均匀、无明显的凹坑、麻点、起泡、裂纹等，且任何一个镀点厚度均20.25mm。
镀层与钢芯要求达到分子级紧密融合，保证在深入地下的过程中受外力挤压和副擦，钢芯绝不会裸露。
镀层要求可塑性强，将棒弯曲180度后，铜层不应出现裂纹、裂缝、凹坑和其他有碍于材料抗腐蚀性能的缺陷。
抗拉强度需达600N∕mm2,保证深入地下的冲击过程中棒体不会因弯曲过度而折断。
使用IookA的电流连续通过接地棒连接处三次后，其连接点电阻不大于S1mQ。
垂直接地装置可根据现场环境条件灵活调整打入地下完成配电设备的降阻要求。
镀铜钢垂直接地装置须具有很强的耐腐蚀性能，保证埋于地下30年以上不腐蚀。
(2)石墨烯复合垂直接地装置技术要求：结构及原材料：石墨烯复合垂直接地装置是由石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合连接器、石墨烯复合引出装置及附件组成的接地体；外观：石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合连接器、石墨烯复合引出装置等外观覆层均匀、无明显的凹坑、麻点、起泡、裂纹，表面无污染沉积杂质；电阻率及相对导电率：石墨烯复合接地棒20。
C时直流电阻率WΠμQ.cm、相对导电率三15%；石墨烯复合连接导线20。
C时直流电阻率W4.31μQ.cm、相对导电率三40%；外表层接触电阻：外表层接触电阻应不大于IomQ；连接要求：石墨烯复合接地装置的各部件间连接不允许采用焊接方式(不允许出现明火)，石墨烯复合接地装置所构成部件(石墨烯复合接地棒、石墨烯复合连接导线、石墨烯复合一字连接器、石墨烯十字连接器、石墨烯复合引出装置)以及连接使用的304钢螺丝的表面复合镀层要求一致，全部采用同一配比的石墨烯复合镀层；接地体降阻效果系数：接地体降阻效果系数应WO.7；工频电流耐受：试品经过工频大电流IOAJOS试验5次后，试样表面不得有裂纹、裂缝、熔化等缺陷，直流电阻变化不得超过5%；冲击电流耐受：试品经过8/20μs冲击电流波，幅值IKA试验20次后，试样表面不得有裂纹、裂缝、熔化等缺陷，直流电阻变化不得超过5%；短时电流耐受：试品经17kA∕1s电流耐受后试样表面不得有裂纹、裂缝、熔化等缺陷,直流电阻变化不得超过5%；抗弯性能：利用万能压力机，采用三点弯曲法弯折成90度，弯折三次后，表面不得有裂纹、裂缝等缺陷，其单位长度直流电阻增加不大于10%;耐液体介质浸泡腐蚀性能：耐碱性：在40%的碱性溶液中室温浸泡480h,覆层未起泡,允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%;耐酸性：在10%的酸性溶液中室温浸泡480h,覆层不起泡，允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%；耐盐水性：在3.5%NaC1中性溶液中室温浸泡720h,覆层不起泡，允许轻微失光和变色，室温条件下试验前后单位长度直流电阻增加不大于10%；接地体埋入后腐蚀率：接地体埋入地后，其腐蚀率应不大于0.0Imm/年；耐高温性能：经100。
铜管理论重量表
13.085
8.779
通径mm 公称外径mm 5 6 8 10 15 20 32 40 50 65 80 100 125 150 6 8 10 12 16 18 22 35 42 54 67 85 108 133 159
理论重量（kg/m) A 0.14 0.196 0.252 0.362 0.463 0.564 0.86 1.845 2.237 3.6 4.509 5.138 10.226 12.673
150 公式计算法 A 0.14 0.196 0.252 0.36288 0.49728 0.56448 0.861 1.848 2.24 3.605 4.515 5.775 10.241 12.691 17.36
159
4
3
2
17.335
理论重量 B 0.11648 0.16128 0.20608 0.25088 0.42 0.476 0.69888 1.407 1.701 2.912 3.64 4.648 7.385 9.135 13.104
C 0.09072 0.12432 0.15792 0.19152 0.29988 0.38528 0.53172 1.13568 1.37088 1.77408 2.751 3.507 4.473 5.523 8.792
铜棒 黄铜棒 铝棒 方铜棒 方黄铜棒 六角铜棒 六角黄铜棒 铜板 黄铜板 铝板（纯铝） 花纹铝板（纯铝） 紫铜管 黄铜管 铝管 铜排 铝排
注：W的单位为千克/米，其它单位为毫－壁厚）
常用铜管理论重量表 通径mm 5 6 8 10 15 20 32 40 50 65 80 100 125
常用有色金属材料理论重量简易计算公式
材
料
类
别
钢芯镀铜接地棒及相关放热熔接器具技术规范QSDJ1080-2005
Q/SDG 上海市电力公司企业标准Q/SDJ1080-2005───────────────────────────────────────钢芯镀铜接地棒及相关放热熔接器具订货技术规范试行稿2005-12发布2005-12实施上海市电力公司标准化委员会发布钢芯镀铜接地棒及相关放热熔接器具订货技术规范一．范围：本规范适用于电力输、配电线路，变电站的接地和防雷系统及其他电力系统中所使用的钢芯镀铜接地棒以及相关放热熔接器具的采购。
本规范涉及材料为：钢芯镀铜接地棒（不含化学离子接地棒），放热焊接模具，熔粉及相关工具等。
二．订货规范：1、钢芯镀铜接地棒1．1规格：外径大于等于14.2mm；单根接地棒长度可以为1.2米，1.5米，可以用多根接地棒和连接器续接成需要的长度。
1．2钢芯镀铜接地棒技术要求：1．2．1接地棒由实芯冷抽钢棒涂镀上厚度一致的铜制成，必须采用镀铜工艺，镀铜层铜分子应与钢棒持续结合，如同冶金连接铜于钢棒。
钢棒规格应符合GB/T699-1999的要求，镀铜厚度必须均匀且不得小于0.254mm，铜层含铜量应在99.9%以上。
1．2．2接地棒应为连接型，滚圆搓牙，两端截角。
1．2．3接地棒的抗拉强度不小于600N/mm2。
接地棒的平直度应符合10/1000”直线误差以内的要求。
1．3接地棒附件配置要求：1．3．1为防止施工时接地棒直接承受工具的敲击，需配置专用冲击头，安装于接地棒的顶端。
冲击头应能和施工机具（冲击钻）尺寸匹配，便于连接。
1．3．2续接接地棒时采用专用连接器，连接器采用紫铜合金。
1．3．3配置尖端头安装于接地棒的底端，避免接地棒直接受力并减少接地棒钻入地下的阻力。
1．4钢芯镀铜接地棒的试验要求：1．4．1供应商应提供以下型式试验报告：试验报告应由国家或国际权威试验中心提供。
试验报告项目应涵盖机械性能，电气性能，防腐性能和抗故障/冲击电流性能试验：机械性能试验报告（拉力试验，抗拉强度及抗张强度试验）短路电流试验报告电阻试验报告镀层附着力试验报告1．4．2抽样检查：接地棒应进行抽样检查，每批次至少抽取一根。
镀铜钢棒作为接地材料有哪些优势
防雷接地棒，又名接地极，接地网，是以提高接地导体内部导电性能，降低接地导体外部土壤电阻率为理论依据所设计生产的。
传统的接地材料是用的镀锌钢。
这种材料在实际使用过程中会有一些问题。
而镀铜钢棒作为一种新型接地材料，它相比传统的接地材料更好用，更方便，下面就是它所具备的优势。
1、耐腐蚀性接地体的耐腐蚀性直接决定变电站地网的使用年限。
接地体的腐蚀主要有面腐蚀和点腐蚀两种表现形式，面腐蚀是指均匀腐蚀，这种腐蚀的跟接地体的材质和土壤腐蚀性能相关，速度比较稳定；点腐蚀主要存在于接头等容易产生电化学腐蚀的部位，点腐蚀的速度是均匀腐蚀速度的4倍～60倍，是威胁接地网安全的主要腐蚀形式。
铜接地体在土壤中的腐蚀速度大约是钢材的1/10～1/50，铜材被腐蚀后的产物为碱式碳酸铜，会紧紧吸附于铜材表面，阻断腐蚀的进一步进行，还可以保护铜材不会产生点腐蚀。
镀层合理时，镀铜钢的耐腐蚀性和铜材相当。
铜或镀铜钢接接地可以稳定运行达50年之久。
2、、导电率接地材料的导电率直接影响变电站地网的工频电阻和冲击电阻。
按照国际退火铜标准（IACS）规定的导电率，标准铜的导电率为100%，标准钢仅为10.8%，铜的导电率约是钢的10倍。
镀铜钢材料根据镀层厚度不同，导电率约为20%～40%，远好于钢质接地材料。
在高频雷电流冲击时，由于导体的集肤效应更加明显，镀铜钢接地材料的高频导电特性比钢接地材料优势进一步扩大。
3、热稳定性接地材料的截面积主要取决于它的热稳定性。
表征材料热稳定性特征的材料的热稳定系数C。
铜材的热稳定系数为210，钢材为70，而镀铜钢棒约176。
相同短路条件下，钢接地体所需的截面积为铜材的3倍，是镀铜钢棒的2.5倍。
4、施工难易度变电站接地设计中，钢接接地一般采用镀锌扁钢作为水平地网材料，镀锌角钢作为垂直地网材料。
镀锌扁钢受镀槽长度限制，每根长度一般不超过6m，变电站的水平地网长度通常在100m～300m左右，整个地网敷设时就会产生大量的搭接接头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本公司专业经营镀铜接地棒，采用优质Q235低碳钢芯，外镀99.9%纯铜的生产工艺，从而保证了铜层与钢芯之间的永久分子联接。
具有良好导电性能，耐腐蚀性及较高的抗拉强度。
可根据不同的环境，合理使用，从而达到减少接地电阻，加快散流的目的。
本产品适用范围广泛，使用寿命长。
技术参数：
（1）铜层厚度：≥0.25mm
（2）电阻率：≤0.059Ωmm″
（3）抗拉强度：≥500N/mm
（4）耐腐蚀性：浓度10%的硝酸液中泡90小时以上，腐蚀不得失重≥15%
（5）铜层结合力：持续体温300℃达1小时以上后急冷，铜层不剥落。
（6）铜层可塑性：将镀铜接地棒弯曲180°，铜层无裂缝，无脱落现象。
