钢结构焊接连接
钢结构的连接(焊接_螺栓连接)
9
二、焊接连接形式和焊缝形式 1.焊接连接形式 单击图片3-2播放
对接
10
单击图片3-3播放
搭接
11
2.焊缝形式 （1）对接焊缝
正对接焊缝 （2）角焊缝
斜对接焊缝
T型对接焊缝
12
3. 焊缝位臵
13
三、焊缝缺陷及焊缝质量检查
1.焊缝缺陷
14
2.焊缝质量检查 外观检查：检查外观缺陷和几何尺寸；
23
单击图片3-6播放
24
二、对接焊缝的计算 对接焊缝分为：焊透和部分焊透（自学）两种；
动荷载作用下部分焊透的对接焊缝不宜用做垂直受
力方向的连接焊缝；
N t N
对于静载作用下的一级和二级对接焊缝其强度可视 为与母材相同，不与计算。三级焊缝需进行计算； 对接焊缝可视作焊件的一部分，故其计算方法与构 件强度计算相同。
3
N
3.2 焊接连接的特性
一、钢结构常用焊接方法 1.手工电弧焊 原理：利用电弧产生热量 熔化焊条和母材形 成焊缝。
焊条 焊钳
A、焊条的选择： 焊条应与焊件
焊机
保护气体
钢材相适应。
焊件
电弧
熔池 导线 4
单击图片3-1播放
5
Q235钢选择E43型焊条（E4300--E4328) Q345钢选择E50型焊条(E5000--5048) Q390、Q420钢选择E55型焊条(E5500--5518) B、焊条的表示方法： E—焊条(Electrode)
4.焊缝代号
详细参见表3-1，图3-13
20
3.3 对接焊缝的构造与计算
一、对接焊缝的构造
1、对接焊缝的坡口形式:
对接焊缝的焊件常做坡口，坡口形式与板厚和
钢结构常用的连接方法
钢结构常用的连接方法
钢结构常用的连接方法包括以下几种：
1. 螺栓连接：使用螺栓将钢结构构件连接在一起，可以采用普通螺栓、高强度螺栓或预应力螺栓。
2. 焊接连接：通过焊接将钢结构构件连接在一起，包括手工电弧焊接、气体保护焊接、埋弧焊接等。
3. 铆接连接：采用铆钉将钢结构构件连接在一起，可以采用拉铆或者冲击铆接的方式。
4. 锈蚀连接：使用锈蚀或者锈蚀加粘结的方式将钢结构构件连接。
5. 槽钢连接：将槽钢与其他构件进行连接，可以实现不同方向的连接。
6. 槽型连接：使用槽型钢将钢结构构件连接在一起，可实现不同角度的连接。
需要根据具体的钢结构设计和要求选择合适的连接方法，并严格按照相关规范和标准进行施工操作。
钢结构焊接
在梁与梁对接的盖板、腹板焊接顺序上，应首先焊
接下盖板、腹板、上盖板对接焊缝的根部焊道2～3
道，然后交替焊接三条对接焊缝的填充焊道，避免 盖板、腹板对接焊缝一一单独施焊，否则会产生很 大的应力集中和焊接变形。
26
二.钢梁的焊接 4.梁的对接
在焊接盖板与腹板较近处焊缝时，由于焊接操作
和焊缝清理空间受到障碍，应当做到操作细心，
15
二.钢梁的焊接 2.梁的形状
目前在公路桥钢箱梁设计上，一般采用正交异性板
箱形结构，在箱形梁顶板、底板、腹板和隔板上设
置U形加筋、板式加筋或球扁钢进行补强加筋，如图 9-2 g)所示。
16
二.钢梁的焊接 2.梁的形状
图9-2
焊接箱形梁断面形状
17
二.钢梁的焊接 3.梁的分类
根据梁的截面形状变化，又可分为两大类：
3
一.钢结构的焊接 概述
型钢的代号及标注
4
一.钢结构的焊接 钢结构中型钢的连接方法
常用钢结构连接方法有三种： 焊接 铆接 螺栓连接5来自一.钢结构的焊接 1.焊接
焊接是被焊工件的材质（同种或异种），通过加热 或加压或两者并用，并且用或不用填充材料，使工
件的材质达到原子间的结合而形成永久性连接的工
高空腹梁。
19
二.钢梁的焊接 3.梁的分类
图9-3
焊接梁的外形
20
二.钢梁的焊接 4.梁的对接
梁与梁的对接包括上、下盖板的对接和梁腹板的对接， 一般盖板对接坡口向上，平位施焊；腹板对接焊缝立 位施焊，腹板厚度较薄时，开单面坡口，如果腹板厚 度较厚，开双面坡口。随着陶质衬垫的开发和推广使
用，通常采用陶质衬垫单面焊双面成形工艺，避免对
梁与梁对接焊缝 一般位于梁受弯矩较小处，避免对

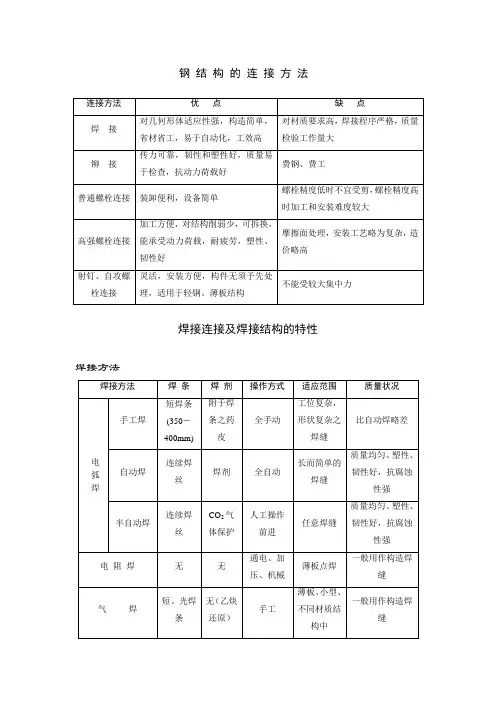

钢结构的连接方法-焊接
钢结构的连接方法焊接连接及焊接结构的特性焊接方法焊接结构特性焊接连接与铆钉、螺栓连接比较，有以下优点：1）不需打孔，省工省时；2）任何形状的构件可直接连接，连接构造方便；3）气密性、水密性好，结构刚度较大，整体性较好。
缺点是：1）焊接附近有热影响区，材质变脆；2）焊接的残余应力使结构易发生脆性破坏，残余变形使结构形状、尺寸发生变化；3）焊接裂缝一经发生，便容易扩展。
常见的焊接缺陷：裂纹、气孔、未焊透、夹渣、咬边、烧穿、凹坑、塌陷、未焊满。
（相关知识一）∙焊缝的缺陷形式∙钢板用纵横十字交叉或T形交叉焊缝拼接∙角焊缝的承载力计算公式来源∙外力和角焊缝长度方向成夹角θ时的斜焊缝计算∙钢管节点连接焊缝构造与计算∙角钢与节点板连接焊缝的内力分配系数∙搭接连接的角焊缝在扭矩、剪力作用下的计算假定∙未焊透对接焊缝连接的构造要求和计算∙圆钢与平板、圆钢与圆钢之间的焊缝1、焊缝的缺陷形式（图）2、钢板用纵横十字交叉或T形交叉焊缝拼接钢板的拼接，当采用对接焊缝时，纵横两方向可采用十字形交叉或T形交叉。
当为T 形交叉时，交叉点的间距a不小于200mm （图）3、角焊缝的承载力计算公式来源角焊缝受力后的应力分布很复杂。
目前主要以试验为基础，经偏于安全地修正后，建立角焊缝最小截面（450方向的有效截面）上三个相互垂直的应力之间的强度条件公式。
式中：——作用于焊缝有效截面上，垂直于焊缝轴线方向的正应力和剪应力；——作用于焊缝有效截面上，平行于焊缝轴线方向的剪应力；——角焊缝的强度设计值。
作用在焊缝上的外力N可分解成N x、N y 和N z。
x和y轴都垂直于焊缝长度方向并平行于两个直角边（焊脚），z轴沿焊缝长度方向，如图。
大多数情况，N y＝0（或N x＝0），则破坏截面上沿x方向（或y方向）的正应力为，沿z方向的剪应力为，且式中：h e——角焊缝的有效厚度；l w——角焊缝的计算长度，取实际长度减去10mm。
从图中可见，有效截面与焊脚边所在截面成45°，因而整理后可得：从上式可见，正面角焊缝承载力是侧面角焊缝的1.22倍，比试验得到的1.35～1.55倍要小。
钢结构连接的三种方法
钢结构连接的三种方法
钢结构连接的三种方法分别是焊接、螺栓连接和铆接。
1. 焊接：利用高温将两个或多个零件熔合在一起，形成坚固的连接。
焊接连接可以适用于各种类型的结构，具有较高的承载能力和刚性，但需要在现场进行，且操作难度较大。
2. 螺栓连接：将零件通过螺栓和垫圈连接起来，形成可拆卸的连接方式。
该方法便于现场施工和维修，但需要注意螺栓预紧力的控制，以确保连接的稳定性。
3. 铆接：将两个或多个零件通过铆钉连接起来，形成永久性的连接。
铆接连接适用于需要远离现场制造的构件，具有较高的耐久性和抗震性，但需要在制造厂进行。

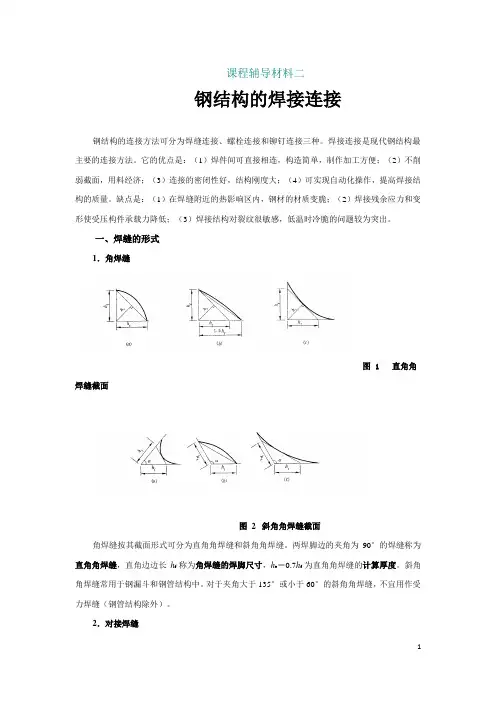

钢结构的焊接连接
课程辅导材料二钢结构的焊接连接钢结构的连接方法可分为焊缝连接、螺栓连接和铆钉连接三种。
焊接连接是现代钢结构最主要的连接方法。
它的优点是：（1）焊件间可直接相连，构造简单，制作加工方便；（2）不削弱截面，用料经济；（3）连接的密闭性好，结构刚度大；（4）可实现自动化操作，提高焊接结构的质量。
缺点是：（1）在焊缝附近的热影响区内，钢材的材质变脆；（2）焊接残余应力和变形使受压构件承载力降低；（3）焊接结构对裂纹很敏感，低温时冷脆的问题较为突出。
一、焊缝的形式1．角焊缝图 1 直角角焊缝截面图 2 斜角角焊缝截面角焊缝按其截面形式可分为直角角焊缝和斜角角焊缝。
两焊脚边的夹角为90°的焊缝称为直角角焊缝，直角边边长h f称为角焊缝的焊脚尺寸，h e＝0.7h f为直角角焊缝的计算厚度。
斜角角焊缝常用于钢漏斗和钢管结构中。
对于夹角大于135°或小于60°的斜角角焊缝，不宜用作受力焊缝（钢管结构除外）。
2．对接焊缝对接焊缝的焊件常需加工成坡口，故又叫坡口焊缝。
焊缝金属填充在坡口内，所以对接焊缝是被连接件的组成部分。
坡口形式与焊件厚度有关。
当焊件厚度很小（手工焊6mm ，埋弧焊10mm ）时，可用直边缝。
对于一般厚度（t=10～20mm ）的焊件可采用具有斜坡口的单边V 形或V 形焊缝。
斜坡口和离缝c 共同组成一个焊条能够运转的施焊空间，使焊缝易于焊透；钝边p 有托住熔化金属的作用。
对于较厚的焊件（t ＞20mm ），则采用U 形、K 形和X 形坡口。
对于V 形缝和U 形缝需对焊缝根部进行补焊。
对接焊缝坡口形式的选用，应根据板厚和施工条件按现行标准《建筑结构焊接规程》的要求进行。
凡T 形，十字形或角接接头的对接焊缝称之为对接与角接组合焊缝。
图3 对接焊缝的坡口形式3．焊缝质量检验《钢结构工程施工质量验收规范》规定焊缝按其检验方法和质量要求分为一级、二级和三级。
三级焊缝只要求对全部焊缝作外观检查且符合三级质量标准；一级、二级焊缝则除外观检查外，还要求一定数量的超声波检验并符合相应级别的质量标准。
简述钢结构连接方法的种类
简述钢结构连接方法的种类
钢结构连接方法的种类包括以下几种：
1. 螺栓连接：使用螺栓和螺母将钢构件连接在一起。
螺栓连接能够提供较高的刚度和强度，并且易于安装和拆卸。
2. 焊接连接：通过将钢构件进行熔接来实现连接。
焊接连接能够提供更高的刚度和强度，并且可以实现连续的结构性能。
3. 铆接连接：使用铆钉将钢构件连接在一起。
铆接连接具有较高的刚度和强度，并且能够实现连续的结构性能。
4. 锚固连接：通过固定钢构件到混凝土结构或者其他基础上来实现连接。
锚固连接能够提供较高的稳定性和抗震能力。
5. 拼装连接：将预制的钢构件通过扣件或者其他连接件进行组合拼装。
拼装连接能够提高施工速度和灵活性，并且便于现场安装。
6. 机械连接：使用机械连接件，如榫卯接头、卡口式接头等，将钢构件连接在一起。
机械连接能够提供较高的刚度和强度，并且方便拆卸和更换。
总结起来，钢结构连接方法的种类多样，每种连接方法都有其适用的场景和特点，选择合适的连接方法可以提高钢结构的安全性和可靠性。
钢结构主要的连接方式
1、焊接是钢结构最主要的连接方式，有对接焊缝和角焊缝两种基本形式。
常用的焊接方法有手工焊、自动（或半自动）埋弧焊。
手工焊焊条型号应与主体金属强度相适应。
施焊过程中可能产生裂纹、气孔、烧穿、弧坑等缺陷。
为保证焊缝质量，应根据焊缝等级按各自不同的检验标准进行质量检查。
2、焊缝为保证焊缝质量和便于施焊，对接焊缝要求按焊件厚度采用不同形式的坡口，坡口形式有I 形、单边V形、V形、U形、K形、X形等。
对于没有采用引弧板的焊缝，计算时焊缝长度要考虑起落弧的影响。
对接焊缝截面上的应力分布与母材相同，强度计算公式也相同，轴力作用下一般采用直缝，强度不足时可采用斜焊缝，当倾斜角度BW56。
时，可不进行焊缝强度计算，在弯矩、剪力共同作用下的计算公式也可采用材料力学公式。
、角焊缝受力复杂，按受力不同分为侧焊缝和端焊缝为保证焊接质量，规范对焊脚尺寸hf及焊缝计算长度lw等都作了构造规定。
角焊缝计算以最小焊缝截面为计算截面，且不论抗拉、抗压及抗剪均采用同一强度设计值£ fw。
对角焊缝在轴心力、弯矩、扭矩、剪力及几个力共同作用下的受力进行了分析并推导出不同情况下的计算公式，应熟练掌握。
4、焊接施焊时，由于不均匀的温度场，使杆件产生焊接变形和焊接应力，这对结构在常温、静载作用下的承载力没有影响，但增大了结构的变形，降低了结构的刚度、疲劳强度以及稳定承载力。
从设计和施工方面应采取不同措施减小或消除残余应力和残余变形，如设计上尽量使焊缝对称布置；施焊时应采用合理的施焊次序等。
5、螺栓排列普通螺栓排列时，规范根据受力、构造和施工三方面的要求规定了容许距离，针对螺栓几种可能的排列形式，提出了不同的防止措施，在确定单个螺栓承载力设计值的基础上，分析了螺栓群在不同荷载作用下的受力和计算方法。
6、高强度螺栓高强度螺栓是通过特制扳手拧紧螺帽，使螺杆产生很大的预拉力，将板件压紧。
在外力作用下，板件间产生很大的摩擦力。
摩擦型高强螺栓就是依靠摩擦力传递剪力的。
