木制别墅结构计算书
木结构工程手算计算书
木结构工程计算书木结构工程计算书(H栋)1、设计依据1.1本工程结构设计所依据的主要规范、规程、标准及绘图标配图集如下GB50068-2001《建筑结构可靠度设计统一标准》、GB5009-2012《建筑结构荷载规范》、GB50005-2003《木结构设计规范》（2005年版）、GB50003-2011《砌体结构设计规范》、GB50223-2008《建筑工程抗震设防分类标准》、50206-2012《木结构施工质量验收规范》、GB50010-2010《混凝土结构设计规范》、GB50011-2010《建筑抗震设计规范》GB 18306-2015《中国地震动参数区划图》2、本工程相关设计等级、类别、参数如下：2.1 构设计使用年限：50年；2.2建筑防火分类：二类；耐火等级：二级；2.3抗震设防烈度：8度，设计基本地震加速：0.3g,设计地震分组：三组；2.4建筑结构安全等级：二级;2.5建筑抗震设防类别：丙级；2.6建筑场地类别：Ⅱ类，2.7场地特征周期：0.45S，2.8基本风压：0.35KN/m2,地面粗糙度：B类；2.9地震影响系数最大值：小震0.24；3.0地基基础设计等级：丙级；3.1混凝土结构耐久性：按一类环境（±0.00以上）、环境二类a(±0.00以下)规定的基本要求施工3、结构计算简图及计算构件选取构件选取一层○2轴交○B轴MZΦ260，○2轴上○A~○B轴间双梁Ｌ1 150×210,地板梁L3 150×160；二层选取○2轴上○A~○B轴间双梁Ｌ2 150×210, L4 150×210；○B轴上○1~○2轴间檩组合梁180×180+70×160+150×150进行内力计算。
屋面与水平方向最大夹角30度，cosα=0.874、材料信息本工程材料均为云南松，强度等级为TC13 A组，材质等级均为Ⅰa，抗弯强度设计值fm=13N/mm2、抗压强度fc=12 N/mm2、抗拉强度ft=8.5 N/mm2、抗剪强度fv=1.5N/mm2、弹性模量E=10000 N/mm25、荷载信息5.1屋面层恒载标准值KN/m2冷摊瓦0.5椽子80×80间距250 0.30.08×0.08×2.1×6×4防水卷材0.3恒载总计 1.1活载不上人屋面0.5屋面荷载标准值P K1=1.1/ cos30°+0.5=1.76KN屋面荷载设计值P n1=1.35×1.1/ cos30°+1.4×0.5=2.4KN5.2一层楼面荷载恒载标准值KN/m2实木地板（厚35）0.21活载 3.5一层楼面荷载标准值P K2=0.21+3.5=3.7KN一层楼面荷载设计值P n2=1.35×0.21+1.4×3.5=5.2KN5.3 外墙荷载，墙体均为360厚免烧砖，均由基础直接承重，木结构主体不计一层层高3.0米q=(18×0.36+0.8)×3.0=21.8KN/m二层层高2.7+1.2*0.5=3.30 q=(18×0.36+0.8) ×3.3=24KN/m 内墙门窗隔墙实木墙体厚606×0.06×2.6=0.94 KN/m6、计算过程6.1 屋面层檩条均有组合梁180×180+70×160+150×150 构成，以顶梁180×180为主要受弯构件，其余为安全储备； 檩条180×180自重标准值 P K3=0.18×0.18×6=0.2KN/m 檩条180×180自重设计值 P n3=1.35×0.18×0.18×6=0.26KN/m 檩条180×180上均布荷载标准值 P K4=1.25P K1+ P K3=1.25×1.76+0.2=2.4 KN 檩条180×180上均布荷载设计值 P n4=1.25 P n1+ P n3=1.25×2.4+0.26=3.3KN轴力 R A1=R B1= ql /2=0.5×3.3×4=6.6 KN剪力 V A1=R A1=6.6 KN V B1=-R B1=-6.6 KN弯矩 Mmax=81ql 2= 3.3×42/8=6.6KN.m受弯构件净截面抵抗矩 W= bh 2/6=0.18×0.182/6=1.0×10-3m 3 抗弯承载力 Ｍ/Ｗn=6.6/1.0×10-3×103=6.6N/mm 2<13N/mm 2满足要求檩条在木柱支端切削后截面为 70×180由《木结构设计规范》第5.2.5条： bhn V 23×（hn h）=（3*6.6×（0.18/0.18））/（2×0.07×0.18×103）=0.8N/mm 2<1.5N/mm 2满足要求变形验算，矩形截面全截面惯性矩Ｉ＝bh3/12=0.18×0.183/12=0.9×10-4m4W=5ql4/384EI=5×2.4×44/（384×104×0.9×10-4）=8.9mm<l/250=4000/250=16.0mm满足要求其余梁在木柱支端轴力标准值R Ak2=R Bk2= ql /2=(0.07×0.16+0.15×0.15)×6×4/2=0.4 KN 其余梁在木柱支端轴力设计值R A2=R B2= 1.35 R Ak2=1.35×0.4=0.54KN6.2 二层屋顶L2 150×210 内力计算如下L4 150×210在木柱支端轴力标准值R Ak3=R Bk3= ql /2= 0.5×0.15×0.21×1.1×6=0.1KNL4 150×210在木柱支端轴力设计值R A3=R B3= 1.35 R Ak3=1.35×0.1=0.14 KN其上木柱Φ200自重标准值P K5=3.14×0.12×0.57×6=0.1KN其上木柱Φ200自重设计值P n5=1.35 P k5=1.35×0.1=0.14 KN/mL2 150×210上集中荷为F k＝2R Ak1+2R Ak2+R Ak3+0.1=0.5×2.4×4.0×2+0.4×2+0.1+0.1=10.6KNF n＝2R A1+2R A2+R A3+0.14=6.6×2+0.54×2+0.14+0.14=14.5KNL2 150×210为双梁，以顶梁为主要受弯构件，其余梁为安全储备；L2 150×210 自重标准值P K6=0.15×0.21×6×2=0.38 KNL2 150×210 自重设计值P n6=1.35 P k6=1.35×0.38=0.5 KN。
1木结构房屋结构计算

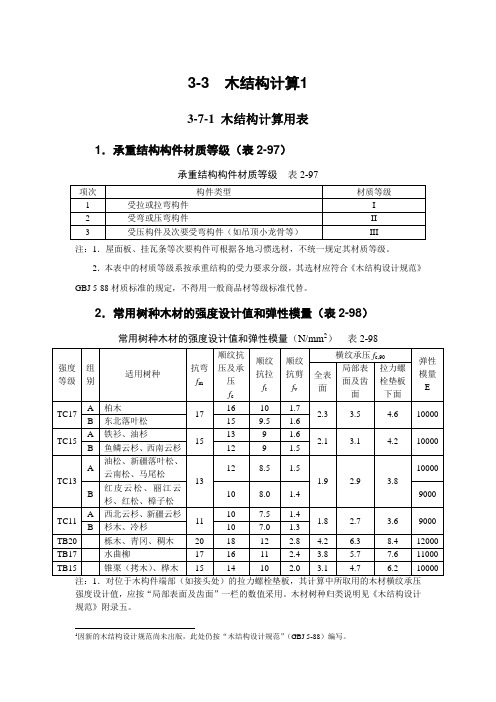

3-3 木结构计算13-7-1 木结构计算用表1．承重结构构件材质等级（表2-97）承重结构构件材质等级表2-97注：1．屋面板、挂瓦条等次要构件可根据各地习惯选材，不统一规定其材质等级。
2．本表中的材质等级系按承重结构的受力要求分级，其选材应符合《木结构设计规范》GBJ 5-88材质标准的规定，不得用一般商品材等级标准代替。
2．常用树种木材的强度设计值和弹性模量（表2-98）常用树种木材的强度设计值和弹性模量（N/mm2）表2-98注：1．对位于木构件端部（如接头处）的拉力螺栓垫板，其计算中所取用的木材横纹承压强度设计值，应按“局部表面及齿面”一栏的数值采用。
木材树种归类说明见《木结构设计规范》附录五。
1因新的木结构设计规范尚未出版，此处仍按“木结构设计规范”（GBJ 5-88）编写。
2．当采用原木时，若验算部位未经切削，其顺纹抗压和抗弯强度设计值和弹性模量可提高15%。
3．当构件矩形截面短边尺寸不小于150mm时，其抗弯强度设计值可提高10%。
4．当采用湿材时，各种木材横纹承压强度设计值和弹性模量，以及落叶松木材的抗弯强度设计值宜降低10%。
5．在表2-99所列的使用条件下，木材的强度设计值及弹性模量应乘以该表中给出的调整系数。
木材强度设计值和弹性模量的调整系数表2-99注：1．仅有恒荷载或恒荷载所产生的内力超过全部荷载所产生的内力的80%时，应单独以恒荷载进行验算。
2．当若干条件同时出现，表列各系数应连乘。
木材强度检验标准见表2-100。
木材强度检验标准表2-100切取3个试件为一组，根据各组平均值中最低的一个值确定该批木材的强度等级。
2．试验应按现行国家标准《木材物理力学性能试验方法》进行。
并应将试验结果换算到含水率为12%的数值。
3．按检验结果确定的木材强度等级，不得高于表2-98中同树种木材的强度等级。
对于树名不详的木材，应按检验结果确定的等级，采用表2-98中该等级B的设计指标。
3．新利用树种木材的强度设计值和弹性模量（表2-101）新利用树种木材的强度设计值和弹性模量（N/mm2）表2-101注：杨木和拟赤杨的顺纹强度设计值和弹性模量可按TB11级数值乘以0.9采用；横纹强度设计值可按TB11级数值乘以0.6采用。
木结构计算书
木结构计算书一、设计概述本文档是对某建筑项目中使用的木结构进行计算和分析的技术说明。
木结构作为一种古老而可靠的建筑材料，具有很高的承载能力和美观性。
本文档旨在通过详细的计算和分析，确保木结构在项目中的安全可靠性。
二、结构参数1. 木材种类：选择了经过研究证明具有良好承载能力且符合项目需求的木材种类。
2. 几何形状：对木结构的各个组成部分进行了准确的测量和分析，包括梁、柱、桁架等。
3. 荷载情况：根据建筑规范和项目要求，确定了各个荷载情况，包括自重、活载、风载等。
三、梁的计算1. 梁截面的选择：根据设计要求，结合木材的强度参数，选择了适合的截面形状和尺寸。
2. 弯矩计算：根据荷载情况和梁的支座条件，计算了梁在不同截面位置的弯矩大小。
3. 梁的抗弯能力：通过与弯曲强度极限进行对比，验证了梁的抗弯能力是否满足设计要求。
四、柱的计算1. 柱截面的选择：根据设计要求和建筑规范，选择了合适的柱截面形状和尺寸。
2. 柱的稳定性：进行了柱的稳定性分析，通过计算柱的抗压能力和压力大小，验证了柱的稳定性。
3. 柱与梁的联接：对柱与梁的连接方式进行了分析和计算，确保联接的可靠性和稳定性。
五、桁架的计算1. 桁架构件的选择：根据设计要求和桁架的受力情况，选择了合适的桁架构件。
2. 桁架的稳定性：进行了桁架的稳定性分析，通过计算桁架构件的抗压能力和应力大小，验证了桁架的稳定性。
3. 桁架与梁柱的连接：对桁架与梁柱的连接方式进行了分析和计算，确保连接的可靠性和稳定性。
六、其他设计要素1. 拉索和节点的计算：对拉索和节点进行了计算和分析，确保其承载能力和稳定性。
2. 防火措施：根据建筑规范和项目要求，对木结构的防火措施进行了考虑和设计，确保安全性。
七、总结与建议根据对木结构的详细计算和分析，结合建筑规范和项目要求，木结构在本项目中具备安全可靠的承载能力。
然而，我们建议在实施过程中严格按照设计要求进行施工，并加强对木材质量和防火措施的监控。
最全木结构计算范文
最全木结构计算范文一、引言近年来，随着环保意识的提高和对传统建筑材料的重新审视，木结构建筑作为一种可持续发展的建筑材料备受关注。
木结构建筑具有轻质、适应性强、施工周期短、环保等优点，然而在进行木结构建筑设计及施工时，需要进行一系列的计算和分析工作，以确保建筑的安全性和稳定性。
本文将以一个实际木结构建筑为例，详细介绍木结构计算的过程和方法。
二、计算基本参数1.设计荷载：根据建筑用途和规模确定设计荷载，包括自重荷载、活荷载、风荷载等。
2.结构布局：根据建筑的功能需求，确定木结构的布置，包括柱、梁、墙等。
3.材料选择：根据设计荷载和结构布局，选择适宜的木材和连接件，确保材料的强度和稳定性。
三、木柱设计计算1.确定截面尺寸：根据设计荷载和木材特性，计算出木柱的截面尺寸。
可根据截面的抗弯承载力、抗剪承载力和稳定性进行计算。
2.计算截面抗弯强度：通过弯矩和截面惯性矩的关系，计算木柱截面的抗弯强度。
根据计算结果，选择合适的截面尺寸。
3.计算截面抗剪强度：根据设计荷载和木材性能，计算木柱截面的抗剪强度。
可以采用材料的剪切强度乘以截面面积进行计算。
四、木梁设计计算1.确定截面尺寸：根据设计荷载和木梁的跨度，计算木梁的截面尺寸。
可根据截面的抗弯承载力、抗剪承载力和稳定性进行计算。
2.计算截面抗弯强度：通过弯矩和截面惯性矩的关系，计算木梁截面的抗弯强度。
根据计算结果，选择合适的截面尺寸。
3.计算截面抗剪强度：根据设计荷载和木梁的跨度，计算木梁截面的抗剪强度。
可以采用材料的剪切强度乘以截面面积进行计算。
五、木墙设计计算1.确定墙板厚度：根据设计荷载和墙体高度，计算木墙的厚度。
可以采用墙体的弯曲刚度和弯矩的关系进行计算。
2.计算墙体的抗弯强度：通过墙体的厚度和材料的抗弯强度，计算墙体的抗弯强度。
根据计算结果，选择合适的墙体厚度。
3.计算墙体的抗剪强度：根据墙体的厚度和设计荷载，计算墙体的抗剪强度。
可以采用材料的剪切强度乘以墙体面积进行计算。
独栋别墅毕业设计计算书电算版
独栋别墅毕业设计计算书（电算版）引言本文档是独栋别墅毕业设计的电算版计算书，旨在对独栋别墅的设计进行计算和分析。
本文档采用Markdown文本格式输出，以便于编辑、阅读和共享。
项目概述本次毕业设计的目标是设计一座独栋别墅，要求满足以下条件：1.总建筑面积不超过500平方米；2.结构稳定、安全可靠；3.符合建筑设计规范和标准；4.具备前卫的建筑设计理念；5.内部布局合理、功能齐全。
基本参数根据项目概述，我们可以确定一些基本参数：•总建筑面积：500平方米•地块面积：600平方米•栋数：1栋结构设计结构类型为了保证结构的稳定性和安全性，我们选择了钢筋混凝土框架结构作为别墅的结构类型。
混凝土材料具有较高的抗压强度，钢筋可以增加其抗拉强度和韧性，适合于承受大荷载和抵御地震等自然灾害。
结构机构别墅的结构机构采用了框架结构，主要包括框架柱、框架梁和框架墙。
•框架柱：选用C30混凝土，截面尺寸为300mm × 300mm。
•框架梁：选用C30混凝土，截面尺寸为500mm × 500mm。
•框架墙：选用C30混凝土，厚度为150mm。
根据结构机构和基本参数，可以计算出别墅的结构件总量和材料用量。
建筑设计建筑外观别墅的外观设计要求前卫、时尚，并且与周围环境相协调。
我们在设计时采用了现代建筑风格，注重线条的简洁和材料的质感。
室内布局别墅的室内布局应该合理、舒适，并且满足日常生活的需求。
我们设计了以下功能区域：1.客厅：位于一层的中央位置，面积约100平方米，配备舒适的家具和先进的娱乐设备。
2.餐厅：紧邻客厅，面积约50平方米，提供丰盛的餐饮空间。
3.厨房：位于一层的一侧，面积约30平方米，拥有现代化的设施和厨具。
4.卧室：设计了4个主卧室和2个客卧室，总面积约200平方米，每个卧室都配备了独立的卫生间和衣帽间。
5.洗手间：为了满足家庭成员的需求，设计了4个独立的洗手间。
6.休闲区：设计了一个休闲区域，包括图书室、健身房和娱乐室，提供了放松和娱乐的空间。
一套完整的别墅工程量计算书
4-4-15 4-4-16
4-4-17
现场搅拌砼 基础 V=V*1.015
现场搅拌砼 墙、柱、梁、板 柱:V=V*1 梁:V=V*1.015 板:V=V*1.015
现场搅拌砼 其他 楼梯:V=V*0.219 挑檐:V=V*1.015
砼的泵送
雨蓬:V=V*1 压顶:V=V*1.015
只要有砼的泵送,就必须有4-4-19,还有下面所对应的 例如:4-4-6,则下面必须跟着,4-4-18,4-4-19
t
L=(0.3+0.3)*2-8*c+2*(75mm+1.9d)=1.13
根数：
加密区：
(1)根=4.4/3/0.1+1=16
(2)根=(0.4+4.4/6)/0.1+1=13
非加密区:
根=(4.4-4.4/3-0.4-4.4/6)/0.2-1=8
4φ14;φ6.5@100/200
纵筋：=0.617*1.4*1.4*L=
单独过梁：
QL代GL：
V=[0.33*0.24*9+0.3*0.24*1+0.36*0.24*1]*(3 .3+0.76)=3.54
V=[0.3*0.24*5+0.33*0.24*8+0.36*0.24*1]*3. 3=3.56 V=[0.3*0.24*5+0.33*0.24*8+0.36*0.24*1]*3. 3=3.56 V=[0.3*0.24*6+0.3*0.24*12]*0.8=1.04 小计:
4-2-38(换)
砼板: 一层:
二层:
三层:
m³
储：V=(3.3+0.24)*(4.36+0.12)*0.1=1.59 厨房:V=(3.3+0.24)*6.9*0.13=3.18 楼梯前端:V=(2.58卫生间:V=(6+0.12)*(2.58+0.12)*0.1=1.65 卧室:V=(6+0.12)*(3.3+0.12)*0.13=2.72 厅:V=[(4.5+0.12)*(5.88+0.12)*0.12]*2=6.65 小计:
木结构计算书范本
木结构计算书范本一、引言木结构作为一种传统的建筑结构形式，具备优良的力学性能和美观的外观，被广泛应用于建筑工程领域。
为了确保木结构的稳定性和安全性，需要进行严谨的计算和设计。
本文以某建筑项目的木结构设计为例，旨在展示木结构计算书的范本，详细介绍设计过程和各个参数的计算方法。
二、基本信息1. 结构名称：某建筑项目木结构设计2. 项目地点：XXX市3. 使用要求：满足建筑安全和稳定性要求三、受力分析与设计计算1. 水平荷载计算根据建筑所在地的风荷载标准以及建筑的高度和风力系数，确定水平荷载的设计值。
以该建筑项目为例，水平荷载设计值为X kN。
2. 竖向荷载计算根据建筑自重和使用荷载以及规范要求，计算竖向荷载的设计值。
以该建筑项目为例，竖向荷载设计值为X kN。
3. 荷载传递路径分析根据建筑结构的力学特性和施工方式，分析荷载传递路径，确定各个部位的荷载分担比例，并计算受力情况。
4. 木材选择与截面计算根据设计荷载和木材的力学性能指标，选择合适的木材材料，并进行截面计算。
按照规范的验算方法，计算木材截面的承载力和抗弯刚度以及刚度的满足程度。
5. 连接件设计计算对于木结构中的连接部分，进行设计计算。
考虑连接的承载力和强度，选择合适的连接方式，并进行强度验算。
6. 结构整体稳定性分析对木结构的稳定性进行分析和计算。
考虑结构的垂直和水平稳定性，采用相应的计算方法和参数，确保结构的整体稳定。
7. 构件尺寸计算与调整根据上述计算结果和设计要求，对木构件的尺寸进行计算和调整。
确保构件的尺寸满足强度和稳定性的要求，同时考虑建筑的美观效果。
四、结果与讨论根据上述计算，我们得到了木结构的各个参数和构件尺寸。
经过讨论和分析，我们认为该设计满足了建筑安全和稳定性的要求。
同时，结合建筑的实际情况和预算限制，我们采用了合理的设计方案，既满足了结构的力学性能，又兼顾了经济性和建筑美观效果。
五、总结通过本文的木结构计算书范本，我们展示了木结构设计的基本步骤和计算方法。
别墅毕业设计计算书
摘要：本次毕业设计题目为厦门湾御墅结构设计。
总建筑面积约为347m2,采用框架承重结构，主体结构层数为3层，层高均为3m。
抗震设防烈度为7度。
本毕业设计主要完成下列内容：一、建筑设计阶段：根据建筑的重要性，建筑所在地的抗震设防烈度，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式、建筑平面、剖面及立面设计；二、结构计算阶段：包括竖向荷载作用下的框架计算和水平地震荷载作用下内力计算，内力组合：考虑地震荷载作用下的梁、柱最不利内力组合，梁柱配筋,楼板计算，楼梯计算,基础计算等；三、施工图设计阶段：根据上述计算结果来最终确定构件布置和构件配筋以及根据规范的要求来确定结构构件的构造措施。
本次设计共完成建筑图纸12张，结构图纸10张。
此设计选用常用的框架结构形式，通过本次毕业设计使我对所学的专业知识能够有机的结合起来，达到融会贯通；同时还对框架结构的荷载传递路径，内力计算、组合以及构件截面配筋，楼梯、基础等设计进行了系统研究和掌握，为以后参加工作，更好的运用所学的知识提供了很大的帮助。
关键词：框架结构设计内力组合配筋计算指导老师签名：I毕业设计Abstract：The title of this thesis design is a apartment of farmers in XiaMen Yushu. province .Total construction area is about 347 sq.m, frame structure, 4 floors. The height of all floor is 3m, the design strength of anti-earthquake is 7 degrees.First, architectural design stage: According to building importance,the seismic fortification intensity of building location, geological prospecting works report, the type of construction sites and construction of the high and low-rise building to determine the structure、construction plane、elevation profiles and design;Second, structure computation stage: Including the vertical load calculation under the framework and level of internal forces under earthquake load calculation,combination of internal forces: Consider the role of earthquake load beams, columns most disadvantaged combination of internal forces, reinforced beams, calculation of the floor、stairs、basis and so on.Third, construction drawing design stage: Based on the above calculation results to determine the final component layout and components as well as reinforcement in accordance with the requirements of standardized components to determine the structure of the structural measures.The design of a total of 12 completed construction drawings, structural drawings 10.This design selects the commonly used portal frame construction form, enables me to the specialized knowledge which through this graduation project studies the organic union, to comprehensively; At the same time also on the framework of load transfer path, internal force calculation、combination and reinforced cross-section. Have study and master the system on staircases, the basis of design and so on. For the future to work better by the use of theknowledge acquired to provide a lot of help.Keywords : Frames Structural design Combine inside the dintThe calculation of reinforcementSignature of supervisor:毕业设计目录封面..................................................................................................................................... I 摘要................................................................................................................................... II Abstract........................................................................................................................... III 引言 (1)1 建筑设计说明 (2)1.1 工程概况 (2)1.2 工程规模 (2)1.3 设计参数 (2)1.4 设计依据 (2)1.5 规范要求 (3)1.6 构造设计 (3)1.7 建筑功能设计 (4)2 结构设计说明 (7)2.1 工程概况 (7)2.1.1 设计参数 (7)2.1.2 设计依据 (7)2.1.3 建筑材料 (7)2.2 结构布置及截面尺寸初估 (7)2.2.1 柱网布置 (7)2.2.2 计算简图 (8)2.2.3 初步确定梁柱的尺寸 (9)2.3 竖向荷载计算 (9)2.3.1 恒荷载标准值的计算 (9)2.3.2 活荷载标准值 (11)2.3.3 竖向荷载作用下的框架受载总图 (11)2.4 横向框架侧移刚度计算 (18)2.5 水平地震作用计算 (20)2.5.1 重力荷载代表值 (20)2.5.2 横向地震作用下框架结构的内力和侧移计算 (22)毕业设计2.6 横向风荷载作用下框架结构的内力和侧移计算 (33)2.6.1 风荷载标准值 (33)2.6.2 风荷载作用下的水平位移验算 (34)2.6.3 风荷载作用下框架结构内力计算 (35)2.7 竖向荷载作用下框架结构内力 (35)2.7.1 固端弯矩计算 (35)2.7.2 分配系数计算 (37)2.7.3 弯矩分配 (37)2.7.4 横梁跨中弯矩计算 (44)2.7.5 梁端剪力及柱轴力 (45)2.8 横向框架内力组合 (48)2.8.1 结构抗震等级 (48)2.8.2 框架梁内力组合 (48)2.8.3 框架柱内力组合 (52)2.9 截面设计 (62)2.9.1 框架梁 (62)2.9.2 框架柱 (64)2.10 楼梯设计 (68)2.10.1 梯板一设计 (69)2.10.2 梯板二设计 (70)2.11 基础设计 (71)2.11.1 初步确定基础尺寸 (73)2.11.2 基础受冲切承载力验算 (76)2.11.3 配筋计算 (77)结论 (80)参考文献 (81)致谢 (82)毕业设计引言经济适用住房是指已经列入国家计划，由城市政府组织房地产开发企业或者集资建房单位建造，以微利价向城镇中低收入家庭出售的住房。
木结构工程手算计算书
木结构工程计算书木结构工程计算书(H栋)1.设计依据1.1本工程结构设计所依据的主要规范、规程、标准及绘图标配图集如下GB50068-2001《建筑结构可靠度设计统一标准》、GB5009-2012《建筑结构荷载规范》、GB50005-2003《木结构设计规范》（2005年版）、GB50003-2011《砌体结构设计规范》、GB50223-2008《建筑工程抗震设防分类标准》、50206-2012《木结构施工质量验收规范》、GB50010-2010《混凝土结构设计规范》、GB50011-2010《建筑抗震设计规范》GB 18306-2015《中国地震动参数区划图》2.本工程相关设计等级、类别、参数如下:2.1 构设计使用年限：50年；2.2建筑防火分类：二类；耐火等级：二级；2.3抗震设防烈度：8度, 设计基本地震加速：0.3g,设计地震分组：三组；2.4建筑结构安全等级：二级;2.5建筑抗震设防类别：丙级；2.6建筑场地类别：Ⅱ类, 2.7场地特征周期：0.45S, 2.8基本风压：0.35KN/m2,地面粗糙度：B类；2.9地震影响系数最大值：小震0.24；3.0地基基础设计等级：丙级；3.1混凝土结构耐久性：按一类环境（±0.00以上）、环境二类a(±0.00以下)规定的基本要求施工3.结构计算简图及计算构件选取构件选取一层轴交轴MZΦ260, 轴上~ 轴间双梁Ｌ1 150×210,地板梁L3 150×160；二层选取轴上~ 轴间双梁Ｌ2 150×210, L4 150×210；轴上~ 轴间檩组合梁180×180+70×160+150×150进行内力计算。
屋面与水平方向最大夹角30度, cosα=0.874.材料信息本工程材料均为云南松, 强度等级为TC13 A组, 材质等级均为Ⅰa, 抗弯强度设计值fm=13N/mm2、抗压强度fc=12 N/mm2、抗拉强度ft=8.5 N/mm2、抗剪强度fv=1.5N/mm2、弹性模量E=10000 N/mm25.荷载信息5.1屋面层恒载标准值KN/m2冷摊瓦0.5椽子80×80间距250 0.30.08×0.08×2.1×6×4防水卷材0.3恒载总计 1.1活载不上人屋面0.5屋面荷载标准值P K1=1.1/ cos30°+0.5=1.76KN屋面荷载设计值P n1=1.35×1.1/ cos30°+1.4×0.5=2.4KN5.2一层楼面荷载恒载标准值KN/m2实木地板（厚35）0.21活载 3.5一层楼面荷载标准值P K2=0.21+3.5=3.7KN一层楼面荷载设计值P n2=1.35×0.21+1.4×3.5=5.2KN5.3 外墙荷载, 墙体均为360厚免烧砖, 均由基础直接承重, 木结构主体不计一层层高3.0米q=(18×0.36+0.8)×3.0=21.8KN/m二层层高2.7+1.2*0.5=3.30 q=(18×0.36+0.8)×3.3=24KN/m内墙门窗隔墙实木墙体厚606×0.06×2.6=0.94 KN/m6.计算过程6.1 屋面层檩条均有组合梁180×180+70×160+150×150 构成, 以顶梁180×180为主要受弯构件, 其余为安全储备；檩条180×180自重标准值P K3=0.18×0.18×6=0.2KN/m檩条180×180自重设计值P n3=1.35×0.18×0.18×6=0.26KN/m檩条180×180上均布荷载标准值P K4=1.25P K1+ P K3=1.25×1.76+0.2=2.4 KN檩条180×180上均布荷载设计值P n4=1.25 P n1+ P n3=1.25×2.4+0.26=3.3KN轴力R A1=R B1= ql /2=0.5×3.3×4=6.6 KN剪力V A1=R A1=6.6 KN V B1=-R B1=-6.6 KN1ql2= 3.3×42/8=6.6KN.m弯矩 Mmax=8受弯构件净截面抵抗矩W= bh2/6=0.18×0.182/6=1.0×10-3m3抗弯承载力Ｍ/Ｗn=6.6/1.0×10-3×103=6.6N/mm2<13N/mm2满足要求檩条在木柱支端切削后截面为70×180由《木结构设计规范》第5.2.5条: ×（）=（3*6.6×（0.18/0.18））/（2×0.07×0.18×103）=0.8N/mm2<1.5N/mm2满足要求变形验算,矩形截面全截面惯性矩Ｉ＝bh3/12=0.18×0.183/12=0.9×10-4m4W=5ql4/384EI=5×2.4×44/（384×104×0.9×10-4）=8.9mm<l/250=4000/250=16.0mm满足要求其余梁在木柱支端轴力标准值R Ak2=R Bk2= ql /2=(0.07×0.16+0.15×0.15)×6×4/2=0.4 KN 其余梁在木柱支端轴力设计值R A2=R B2= 1.35 R Ak2=1.35×0.4=0.54KN6.2 二层屋顶L2 150×210 内力计算如下L4 150×210在木柱支端轴力标准值R Ak3=R Bk3= ql /2= 0.5×0.15×0.21×1.1×6=0.1KNL4 150×210在木柱支端轴力设计值R A3=R B3= 1.35 R Ak3=1.35×0.1=0.14 KN其上木柱Φ200自重标准值P K5=3.14×0.12×0.57×6=0.1KN其上木柱Φ200自重设计值P n5=1.35 P k5=1.35×0.1=0.14 KN/mL2 150×210上集中荷为F k＝2R Ak1+2R Ak2+R Ak3+0.1=0.5×2.4×4.0×2+0.4×2+0.1+0.1=10.6KNF n＝2R A1+2R A2+R A3+0.14=6.6×2+0.54×2+0.14+0.14=14.5KNL2 150×210为双梁, 以顶梁为主要受弯构件, 其余梁为安全储备；L2 150×210 自重标准值P K6=0.15×0.21×6×2=0.38 KNL2 150×210 自重设计值P n6=1.35 P k6=1.35×0.38=0.5 KN轴力标准值ＲAk4=R Bk4= F/2+ql/2=10.6/2+0.38×2.2/2=5.72KN轴力ＲA4=R B4= F/2+ql/2=14.5/2+0.5×2.2/2=7.8KN剪力V A4=R A4=7.8KN V B4=-ＲB4= -7.8KN弯矩Ｍmax=Fl/4+ql 2/8=14.5×2.2/4+0.5×2.22/8=8.28KN.m 受弯构件净截面抵抗矩 Wh=bh 2/6=0.15×0.212/6=1.1×10-3m 3抗弯承载力M/Wh=8.28/1.1×10-3×103=7.53Ｎ/mm 2<13N/mm 2满足要求 受弯构件在木柱支端切削后截面为 70×210bhn V 23×(hnh )=(3×7.8×（0.21/0.21）)/(2×0.07×0.21×1000)=0.8N/mm 2<1.5mm 2满足要求 变形验算矩形截面惯性矩Ｉ＝bh 3/12=0.15×0.213/12=1.16×10-4m 4Wmax=Fl 3/48EI+5ql 4/384EI=10.6×2.23/(48×104×1.16×10-4)+5×0.38×2.24/(384×104×1.16×10-4)=2.1<l/250=2200/250=8.8mm 满足要求6.3 一层 轴线上 - 轴间双梁L1 150×210内力计算如下, 地板梁L3 150×160, 间距550其自重标准值P K7=0.15×0.16×6=0.14ＫＮ 自重设计值P n7=1.35 P k7=1.35×0.14=0.20 KN轴力标准值 ＲAk5=R Bk5=ql/2=0.5×(3.7×0.55+0.14)×4.0=4.35KN 轴力ＲA5=R B5=ql/2=3.1×4/2=6.2KN剪力V A5=R A5 =6.2KN;V B5=-R B5=-6.2KN弯矩Mmax=ql2/8=3.1×42/8=6.2KN.m受弯构件净截面抵抗矩Wn=bh2/6=0.15×0.162/6=0.64×10-3m3抗弯承载力Ｍ/Ｗn=6.2/0.64×10-3×103=9.7 N/mm2<13 N/mm2满足要求剪切面以上的截面面积对中性轴的面积矩S=bh2/8=0.15×0.162/8=4.8×10-4 mm3矩形截面全截面惯性矩I=bh3/12=0.15×0.163/12=0.51×10-4m3地板梁抗剪承载力Vs/Ib=6.2×4.8×10-4/(0.51×10-4×0.15×1000)=0.4N/mm2<1.5N/mm2满足要求变形验算, 一层楼面荷载标准值q=3.7×0.55+0.14=2.2KN/m矩形截面全截面惯性矩I=bh3/12=0.15×0.163/12=0.51×10-4m3W=5ql4/384EI=5×2.2×44/（384×104×0.51×10-4）=14.4<l/250=4000 /250=16 mm满足要求6.4一层轴上- 轴间L1 150×210为双并梁, 以顶梁为主要受弯构件其自重标准值P K8=0.15×0.21×6×2=0.38ＫＮ其自重设计值P n8=1.35 P K8=1.35×0.38=0.5ＫＮ轴力R A6=R B6= 3F/2+ ql/2=3×12.4/2+0.5×0.5×2.2=19.15KN剪力V A6=R A6=19.15 ；V B6=-R A6= -19.15KN弯矩Mmax=FL/2+ql2/8=12.4×2.2/2+0.5×2.22/8=13.94KN.m受弯构件截面抵抗矩Wn=bh2/6=0.15×0.212/6=1.1×10-3mm3抗弯承载力 M/Wn=13.94/1.1×10-3×103=12.6N/mm 2<13N/mm 2满足要求 受弯构件抗剪承载力计算受弯构件在木柱支端切削后截面为 95×210bhn V 23×(hnh )=(3×19.15×（0.21/0.21）)/(2×0.095×0.21×1000)=1.44N/mm 2<1.5 N/mm 2满足要求 变形验算矩形截面全截面惯性矩Ｉ＝bh 3/12=0.15×0.213/12=1.16×10-4m 4Wmax=19Fl 3/384EI+5ql 4/384EI=19×2×4.35×2.23/(384×104×1.16×10-4)+5×0.38×2.24/(384×104×1.16×10-4)=4.05<l/250=2200/250=8.8 mm 满足要求 6.5 轴交 轴木柱Φ260为轴心受压构件, 内力计算如下: 按强度验算An=πR 2-0.095×0.26=3.14×0.132-0.095×0.26=0.03m 2 木柱自重设计值P n9=3.14×0.132×6.9×6×1.35=3.0KN/mN=2(R A1+R A2+R A3+R A4+R A5+R A6)+3.0=2×(6.6+0.54+0.14+7.8+6.2+19.15)+3.0=83.8 KN N/An=83.8/0.03×103=2.8N/mm 2<12N/mm 2满足要求 按稳定验算木柱惯性矩 I=πd 4/64=3.14×0.264/64=2.2×10-4m 3 A=πＲ2=3.14×0.132=0.053m 2ⅰ= =0.064受压构件两端铰接, 长度系数为1 λ=lo/ⅰ=6.9/0.064=108＞91, λ<[λ]=120因缺口不在边缘Ao=0.9A=0.9πR 2=0.9*3.14*0.132=0.05mm 2 φ=2800/λ2=2800/1082=0.24N/φAo=83.8/(0.24×0.05×1000)=7N/mm 2<12 N/mm 2满足要求。
木结构计算书范本(1)
木结构计算书范本（1）一、引言木结构作为一种传统的建筑结构形式，具有轻巧、环保、美观等优点，在现代建筑中得到了广泛的应用。
为了确保木结构的设计和计算的准确性，本文给出了一份木结构计算书范本，以供设计师和工程师参考使用。
二、背景介绍木结构的计算书是为了满足工程建设中对木结构设计合理性、可靠性的要求而编制的一份文件。
它包含了对木结构各构件进行设计和计算的具体要求和方法，确保在各种荷载作用下，木结构能够安全可靠地承受力学效应。
三、计算书内容3.1 结构基本信息木结构计算书首先需要提供结构的基本信息，包括建筑的位置、功能、设计规范等。
此外，还需提供建筑的整体布局、建筑物尺寸、木材种类和规格等信息。
3.2 荷载计算接下来，需要对木结构的荷载进行计算。
包括自重、使用荷载、风荷载、雪荷载等。
通过合理的荷载计算，可以确定木结构设计的主要参数，确保结构能够满足使用要求。
3.3 受力分析在荷载计算的基础上，对木结构的受力进行分析。
通过将结构按照不同的受力方式进行划分，计算每个部分的受力情况，以确定其稳定性和强度。
3.4 构件设计在受力分析的基础上，需要对木结构中的各个构件进行设计。
包括墙体、梁、柱等。
通过计算和选择合适的木材规格、连接方式和支撑形式，确保木结构构件能够承受所需的荷载。
3.5 连接设计木结构中的连接设计对于整个结构的稳定性和可靠性至关重要。
计算书需要指明连接的类型、计算方法和设计要求，并提供连接件的选型表和构件连接示意图。
3.6 抗震设计为了提高木结构的耐震性能，计算书还需要包含抗震设计的相关内容。
通过给出结构的抗震等级、抗震措施和强度验算等，确保木结构在地震条件下不发生倒塌或严重损坏。
3.7 构造施工和防火设计最后，计算书还需要包含木结构构造施工和防火设计的内容。
确保结构的施工符合相关规范和要求，并采取合适的防火措施，提高木结构的安全性和耐久性。
四、总结本文以木结构计算书范本为主题，介绍了木结构计算书的基本内容和要求。
