第二节 联合收获机一般构造和工作过程化学自然科学专业资料
第二节 联合收获机的一般构造和工作过程
一.全喂入式小麦联合收获机 二.全喂入式稻麦联合收获机 三.半喂入式水稻联合收获机
四.割前脱粒联合收获机
一、全喂入式小麦联合收获机
图7-1 自走式联合收获机的工作过程
1.拨禾轮 2.切割器 3.割台螺旋推运器和伸缩扒指 4.输送链耙 5.倾斜输送器 (过桥) 6.割台升降油缸 7.驱动轮 8.凹板 9.滚筒 10.逐稿轮 11.阶状输送器(抖 动板) 12.风扇 13.谷粒螺旋和谷粒升运器 14.上筛 15.杂余螺旋和复脱器 16. 下筛 17.逐稿器 18.转向轮 19.挡帘 20.卸粮管 21.发动机 22.驾驶室
三、半喂入式水稻联合收获机
半喂入)
四、割前脱粒联合收获机
特点：
1．茎秆不通过摘脱滚筒，谷物不与茎秆相混，可省去传统 联合收获机上体积庞大的分离机构，同时也减少了谷粒损失。 尤其重要的是，它很好地解决了水稻“湿脱湿分”问题，对 于水稻收获是十分理想的。 2．可获得完整的秸秆，作副业用。 3．能显著减少脱粒功率。 4．摘脱装置无凹板，收获潮湿作物一般不会发生堵塞。 5．脱出物含杂率低，可减轻清选负担。
4LZS-1.5型小型背负式谷物摘穗联合收获机结构简图 1.前护罩 2.摘穗滚筒 3.挡板 4.传动系统 5.输送螺旋 6.前 悬挂装置 7.拖拉机 8.升降系统 9.输送槽 10.后悬挂装置 11.链条 12.风扇 13.耙齿 14.脱粒滚筒 15.凹板 16.卸粮螺 旋 17.卸粮口 18.卸粮平台
产率。根据原万国公司的资料统计，轴流式联合收获
机的效率比同样尺寸的传统式联合收获机约高20％。 2．脱净率高。用轴流式脱粒装置脱小麦比传统型脱 粒装置增加4－7%。 3．破碎率低。因此，轴流式联合收获机对收获大豆 和种籽作物则更有意义。
水稻联合收割机的工作原理--ppt课件(2024版)
ppt课件
21pLeabharlann t课件22半喂入联合收割机特点
能基本保持茎杆的完整性，消耗功率少， 采用立式割台割幅受到限制，应用在小 型联合收割机上，结构紧凑，结构简单， 造价较低。
ppt课件
23
总结
介绍联合收割机的类型、构造、主要工 作部件及工作原理，总结出半喂入联合 收割机优缺点。
ppt课件
24
3、行走系统 发动机的动力到达履带驱动轮后，经过
行走系统将轮速转化为收割机的运动。 行走系统主要包括驱动轮、支重轮、导 向轮、托带轮、机架和履带等组成。
ppt课件
15
主要组成部件
4．操纵控制系统 操纵控制系统由操作系统、电气系统、
液压系统三部分组成。
ppt课件
16
(1)操纵系统。主要由主操纵手柄、副变 速操纵手柄、脱粒深度手动调节开关、 割台离合器手柄、脱粒离合器手柄、油 门手柄、脚踏制动器等组成(图6-19所示)。
物(或喂入深浅)调节机构、垂直提升链及 脱粒夹持链等，其作用是将割台割下的 作物按一定喂入深度要求，整齐地夹持 输送给脱粒装置。
ppt课件
8
主要工作部件
2、脱粒清选装置
该装置是收割机的重要组成部分，其处理能力 的大小决定了收割机的工作效率，其工作状态 的好坏又直接影响收割机的脱粒、清选等性能 指标。
ppt课件
18
主要组成部件
5．传动系统 主要由传动离合器(包括单向离合器)、张
紧装置、无级变速器、安全离合器及各 种皮带、链条等传动元件组成，将发动 机产生的动力安全有效地传递至各工作 部件。
ppt课件
19
发动机
采用4TNE88-RCC柴油发动机
ppt课件
谷物联合收获机械
三、半喂入式水稻联合收获机
• 半喂入联合收获机的特点是有较长的夹持输送链和夹持 脱粒链
• 半喂入联合收获机主要由收割台、中间输送装置和脱粒
机三部分组成。
图11-4 半喂入自走式联合收割机(立式割 台)
几种典型事例
（一）配摘脱台的联合收获机
图11-6 配摘脱台的联合收获机
第四节 联合收获机的中间输送装置
• 一、全喂入式联合收获机的倾斜输送器 • 二、半喂入式联合收获机的夹持输送装置
第五节
联合收获机的自动控制和监视装置
一、联合收获机的自动控制装置 二、联合收获机的监视装置
一、联合收获机的自动控制装置
（一）喂入量自动控制装置 （二）自动调平装置 （三）自动操向装置
牵引或悬挂等。 （2）作物在联合收获机中的工艺流程。 （3）主要工作部件的类型和主要参数。 （4）整机的基本参数。
第六节联合收获机的总体设计
一、联合收获机基本参数的确定 1 ．割幅 2 ． 作业速度 3．生产率
第六节联合收获机的总体设计
二、联合收获机的总体配置 （一）总体配置的基本原则 （二）自走式全喂入联 配置的若干问题。 （三）联合收获机所需的功率及发动机选择 （四）联合收获机的传动
粮管 21.发动机 22.发动机
二、全喂入式稻麦联合收获机
• 现有的稻麦联合收获机有三 种情况
• 1．装有纹杆滚筒的麦类联合 收获机，改装后用于收获水 稻
• 2．装有钉齿滚筒的麦类联 合收获机用于收获水稻。
• 3．装有钉齿式轴流滚筒的 全喂入联合收获机可以兼收 小麦和水稻。
图11-3 全喂入稻麦联合收获机 1.拨禾轮 2.切割器 3.割台螺旋 4.操纵台 5.输送槽 6.拖拉机 7.卸粮口 8.风扇 9.滚

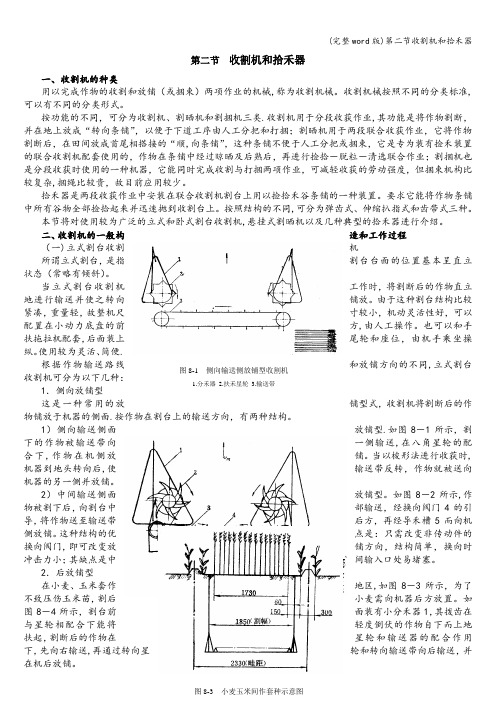

(完整word版)第二节收割机和拾禾器
图8-1侧向输送侧放铺型收割机 1.分禾器 2.扶禾星轮 3.输送带 第二节 收割机和拾禾器一、收割机的种类用以完成作物的收割和放铺（或捆束）两项作业的机械,称为收割机械。
收割机械按照不同的分类标准,可以有不同的分类形式。
按功能的不同，可分为收割机、割晒机和割捆机三类.收割机用于分段收获作业,其功能是将作物割断，并在地上放成“转向条铺”，以便于下道工序由人工分把和打捆；割晒机用于两段联合收获作业，它将作物割断后，在田间放成首尾相搭接的“顺,向条铺”，这种条铺不便于人工分把或捆束，它是专为装有捡禾装置的联合收割机配套使用的，作物在条铺中经过晾晒及后熟后，再进行捡拾－脱粒－清选联合作业；割捆机也是分段收获时使用的一种机器，它能同时完成收割与打捆两项作业，可减轻收获的劳动强度，但捆束机构比较复杂,捆绳比较贵，故目前应用较少。
拾禾器是两段收获作业中安装在联合收割机割台上用以捡拾禾谷条铺的一种装置。
要求它能将作物条铺中所有谷物全部捡拾起来并迅速抛到收割台上。
按照结构的不同,可分为弹齿式、伸缩扒指式和齿带式三种。
本节将对使用较为广泛的立式和卧式割台收割机,悬挂式割晒机以及几种典型的拾禾器进行介绍。
二、收割机的一般构造和工作过程（一)立式割台收割机所谓立式割台，是指割台台面的位置基本呈直立状态（常略有倾斜）。
当立式割台收割机工作时，将割断后的作物直立地进行输送并使之转向铺放。
由于这种割台结构比较紧凑，重量轻，故整机尺寸较小，机动灵活性好，可以配置在小动力底盘的前方,由人工操作。
也可以和手扶拖拉机配套，后面装上尾轮和座位，由机手乘坐操纵。
使用较为灵活、简便.根据作物输送路线和放铺方向的不同,立式割台收割机可分为以下几种： 1．侧向放铺型这是一种常用的放铺型式，收割机将割断后的作物铺放于机器的侧面.按作物在割台上的输送方向，有两种结构。
1）侧向输送侧面放铺型.如图8－1所示，割下的作物被输送带向一侧输送,在八角星轮的配合下,作物在机侧放铺。
联合收获机的基本组成
联合收获机的基本组成1.引言概述部分的内容可以从以下几个方面展开：1.1 概述联合收获机（Combine Harvester）是一种现代化的农业机械设备，多用于农田的小麦、大豆、玉米等谷物作物的收获工作。
它通过集成多种功能，包括割取、脱粒、清理和储存，极大地提高了农作物的收获效率和农民的劳动生产力。
随着农业科技的发展和农业生产的规模化趋势，联合收获机的应用逐渐成为现代农业必不可少的工具之一。
其高效的收割能力和全自动的操作系统，使得大面积农田的收获变得更加便捷、高效和经济。
本文将介绍联合收获机的基本组成，包括其主要部件和各个部件的功能。
接下来的章节将依次介绍联合收获机的定义和作用，以及结论部分对本文进行总结和展望。
通过本文的阐述，读者将能够更好地了解和认识联合收获机这一现代农业机械设备的基本构成，以及其在农业生产中的重要作用。
概述部分的内容应该简明扼要地介绍联合收获机的基本概念和对农业生产的重要性，为接下来的章节做好铺垫，引导读者更好地理解和阅读本文的内容。
1.2 文章结构文章结构部分的内容如下：文章结构部分旨在介绍本文所采用的整体组织结构，并对每个部分的内容进行简要描述，以便读者能够更好地理解整篇文章的构思和逻辑。
本文分为引言、正文和结论三个主要部分。
引言部分将从概述、文章结构和目的三个方面阐述本文的背景和意义。
首先，在概述中将简要介绍联合收获机的基本概念和背景信息，为读者提供必要的背景知识。
其次，文章结构部分将详细说明本文的整体组织结构，以帮助读者了解每个部分的内容和意义。
最后，目的部分将明确本文的撰写目的，即阐明为什么选择此主题并希望读者从中获得什么样的收获。
正文部分是本篇文章的核心内容，将进一步展开论述联合收获机的定义、作用以及基本组成。
首先，2.1节将详细介绍联合收获机的定义和作用，从理论层面上明确其基本概念和主要功能。
然后，2.2节将重点介绍联合收获机的基本组成，包括主要构件、工作原理以及各部件之间的协调配合关系等。
第十一章 谷物 联合收获机械
图11-4 半喂入自走式联合收割机(立式割 台)
谷物联合收获机的工作原理
基本构成：割台、输送装置、脱粒系统（脱粒、分 离、清粮装置）、发动机、传动系统、行走装置、 操纵控制装置、粮仓等。
二、谷物联合收获机的工艺流程
长脱出物
长茎秆
割台切割谷物
输送装置
脱粒装置
分离装置
排出机外
短脱出物
籽粒轻杂
16.下筛 17.逐稿器 18.转向轮 19.挡帘 20.卸粮管 21.发动机 22.发动机
二、全喂入式稻麦联合收获机
• 现有的稻麦联合收获机有三 种情况
• 1．纹杆滚筒的麦类联合收获 机，改装后用于收获水稻
• 2．装有钉齿滚筒的麦类联 合收获机用于收获水稻。
• 3．装有钉齿式轴流滚筒的 全喂入联合收获机可以兼收 小麦和水稻。
图11-3 全喂入稻麦联合收获机 1.拨禾轮 2.切割器 3.割台螺旋 4.操纵台 5.输送槽 6.拖拉机 7.卸粮口 8.风扇 9.滚
筒 10.筛子 11.谷粒螺旋和扬谷器
三、半喂入式水稻联合收获机
• 半喂入联合收获机的特点是有较长的夹持输送链和夹持 脱粒链
• 半喂入联合收获机主要由收割台、中间输送装置和脱粒
1 谷物割台采用螺旋堆运器这种结构型式，在拨禾轮、 割刀和螺旋三者之间形成的三角形“死区”是不可避免
的。
三、割台的升降和仿形装置
• （一）机械式仿形装置 • （二）气液式仿形装置 • （三）电液式自动仿形装置
第四节 联合收获机的中间输送装置
• 一、全喂入式联合收获机的倾斜输送器 • 二、半喂入式联合收获机的夹持输送装置
第五节 联合收获机的自动控制和监视装置
一、联合收获机的自动控制装置 二、联合收获机的监视装置
第二节-联合收获机的一般构造和工作过程
配摘脱台旳联合收获机
4ZTL-1800型割前摘脱稻(麦)联合收获机简图
1.摘脱滚筒 2.压禾器 3.三角形板齿 4.固定板齿 5.管道 6.回收箱 7.拨指助推器 8.拨指 9. 滚筒 10.外壳 11.万向节 12.三角带轮 13.转臂 14.吊杆 15.补偿弹簧 16.立轴 17.曲拐轴 18. 分离箱入口 19.带式输送器 20.排料叶轮 21.横流风机 22.凹板 23.复脱装置 24.水平推运器 25.滚珠轴承 26.圆筒 27.立式推运器 28.进风口 29.承粮盘 30.排粮叶片 31.三角带轮 32.旋 转叶片 33.截顶圆锥面 34.圆筒有孔筛面 35.沉降室 36.气吸道 37.径向叶片 38.导管 39.管
道 40.吸运风机 41.支柱 42.推杆 43.挡板 44.销轴 45.往复切割器 46.搂草杆 47.卸粮口
4LZS-1.5型小型背负式谷物摘穗联合收获机构造简图 1.前护罩 2.摘穗滚筒 3.挡板 4.传动系统 5.输送螺旋 6.前 悬挂装置 7.拖拉机 8.升降系统 9.输送槽 10.后悬挂装置 11.链条 12.风扇 13.耙齿 14.脱粒滚筒 15.凹板 16.卸粮螺
二、全喂入式稻麦联合收获机
图7-3 全喂入稻麦联合收获机 1.拨禾轮 2.切割器 3.割台螺旋 4.操纵台 5.输送槽 6.拖拉机 7.卸粮口 8.风扇 9.滚筒 10.筛子 11.谷粒螺旋和扬谷器
三、收割机(立式割台)
半喂入悬挂式联合收割机(卧式割台)
四、割前脱粒联合收获机
旋 17.卸粮口 18.卸粮平台
第二节 联合收获机旳一般构造和工作过程
一.全喂入式小麦联合收获机 二.全喂入式稻麦联合收获机 三.半喂入式水稻联合收获机 四.割前脱粒联合收获机
第十二章 玉米联合收获机械
（二）国外情况
• 在机械化程度较高的欧洲和美洲的某些国家，用机械收获玉米 已有20－70年的历史，一般到50年代和60年代已基本实现了 玉米收获机械化，他们所走过的道路大致相同，即先推广玉米 收割机、剥皮机和脱粒机；继而发展玉米摘穗机和玉米联合收 获机。近年来由于谷物烘干设备的大量采用，玉米割台的迅速 推广，多用谷物联合收获机直接收获玉米籽粒。
三、玉米割台
（一）使用条件
玉米割台是与谷物联合收获机配套用于直接收 获玉米籽粒的专用装置。用玉米割台收获玉米， 效率较高、工艺较简单，是一种先进的收获方法。 但必须具备下列条件，否则不宜采用。
（1）玉米品种应具有成熟度基本一致的特点，收 获时籽粒含水量在32％以下，以25－29％为好。
（2）应具有充足的烘干设备，能在收获后及时地 将籽粒含水量降到15％以下，以便储藏。
玉米割台的收获行数，根据谷物联合收获机的生产能力而定，一般有 四行、六行和八行等几种。其构造大体相同，由分禾器、拨禾链、拉茎辊、 摘穗板、清除刀、果穗螺旋和链耙式升运器等组成（图12－6）。其工作过 程如下：
（二）构造与工作过程
图12-6 玉米割台 .分禾器 2.拨禾链 3.拉茎杆 4.摘穗板 5.清除刀
（二）联合收获法：联合收获法有几种不同的收获工艺：
（1）用玉米联合收获机，一次完成摘穗、剥皮（或脱粒，此时籽 粒湿度应为25％－29％）、茎秆放铺或切碎抛撒还田等项作业，然 后将不带苞叶的果穗运到场上，经晾晒（或不经晾晒）后进行脱粒。
（2）用谷物联合收获机换装玉米割台，一次完成摘穗、剥皮（脱粒、分离和清
选）等项作业。在地里的茎秆用其他机械切碎还田，有的玉米割台装有切割器， 先将玉米割倒，并整株喂入联合收获机的脱粒装置进行脱粒、分离和清选。
玉米联合收获机操作技术
玉米联合收获机安全操作技术第一节玉米联合收割机结构原理一、玉米联合收割机的分类根据摘穗装置的配置方式不同，分为卧式摘穗辊机型和立式摘穗辊机型；根据与动力挂接方式的不同，分为牵引式、背负式和自走式机型。
二、玉米联合收获机的型号玉米联合收获机的型号主要由牌号、型号和名称组成。
如“春雨4YZ-4型玉米联合收获机”，“春雨”是牌号，即商标；“4YZ-4”是型号，在型号中“4”代表农业机械分类，表示收获机械，“Y”代表“玉米”，即玉字的汉语拼音的第一个字母。
“Z”表示为“自走式”，“4”为主要技术参数，表示每个行程的收获行数为4；“玉米联合收获机”是名称。
三、玉米联合收获机的工作过程工作时，分禾器将茎秆导入拨禾链，在它的拨送和夹持下，经摘穗辊前端的导锥进入摘穗机构，摘下的果穗落入输送器，由输送器输送到升运器，升运器将果穗升运送到剥皮机，经剥皮机剥皮的玉米被抛送到果穗箱内，玉米苞叶和断秸秆被排除机外。
摘穗后的茎秆被粉碎装置粉碎后，均匀的抛洒于地表。
落入粮仓的果穗堆满后在有操纵阀和油缸的作用下进行卸粮。
四、主要部件和功用（一）摘穗装置摘穗装置主要功用是将玉米果穗从茎秆上摘下。
主要由分禾器、摘穗辊、摘穗机架、割台护罩、摘穗齿箱和喂入链等组成。
1、分禾器在收获机工作时，分禾器首先接触作物前锥部的导板将待收玉米植株扶持、引导至摘穗道内，以便摘穗。
2、摘穗齿箱摘穗齿箱的功能是将中间轴传来的动力传递给摘穗辊和拨禾链。
摘穗齿箱主要由箱体、齿轮和安全离合器组成。
摘穗齿箱安全离合器的作用是当机器某处阻力过大时，能自动脱离结合，以便保护机器。
3、摘穗辊摘穗辊是一对表面带有螺旋凸筋和螺旋爪并且相向旋转的棍子，玉米的植株从两个棍子中间的间隙通过，并将玉米果穗摘下。
4、切草刀切草刀的功用是切断收获机作业时缠在摘穗辊上的杂草，防止因摘穗辊上缠草过多而造成摘穗道的堵塞和收获机工作部件的损坏。
5、拨禾链拨禾链的功用是将进入机器的玉米植株向后拨送使之进入摘穗辊工作间隙。
9-玉米联合收获机械解析
横卧辊式摘辊器 1.拨禾轮 2.喂入轮 3.摘穗辊 4.喂入辊 5.输送器
（四）纵向板式摘穗器 主要用于玉米割台上，由一对纵向斜置式拉茎辊和两个摘穗板组成。其特 点是：工作可靠，果穗咬伤率小，籽粒破碎率低；但果穗上带有的苞叶较多， 被垃断的短茎秆也较多。 • 拉茎辊： 一般由前后两段组成。前段为带螺纹的锥体，主要起引导和辅助喂 入作用。后段为拉茎段，其断面形状有四叶轮形、四棱形、六棱形等几种。
二、机械化收获玉米的方法 （一）分段收获法：分段收获有两种不同的作业程序：
（1）用割晒机将玉米割倒、铺放，经几天晾晒后，待籽粒湿 度降到20－22％，用机械或人工摘穗和剥皮，然后运至场上用 脱粒机脱粒。
（2）用摘穗机在玉米生长状态下进行摘穗（称为站秆摘穗）， 然后将果穗运到场上，用剥皮机进行剥皮而后脱粒，或将果穗 直接脱粒。茎秆用机器切碎或圆盘耙耙碎还田。
纵卧式摘辊 1.强拉段 2.摘穗段 3.导锥 4. 可调轴承 5.茎杆
• 工作中，茎秆在两辊和两辊凸棱之间沿轴向移动时被向下拉伸，由于茎 秆的抗拉力较大（1000－1500N），而果穗与穗柄的连接力及穗柄与茎 秆的连接力较小（约500N），因此果穗在两摘辊碾拉下被摘落。果穗一 般在它与穗柄的连接处被揪断，并剥掉大部分苞叶。 • 摘穗辊的后段为强拉段，表面上具有较高大的凸棱和沟槽（长约120 － 320mm）。其主要作用是将茎秆的末稍部分和在摘穗中已拉断的茎秆强 制从缝隙中拉出和咬断，以防堵塞。 • 纵卧式摘辊的主要特点是：在摘穗时茎秆的压缩程度较小，因而功率耗 用较小，对茎秆不同状态的适应性较强，工作较可靠；但摘落的果穗带 有苞叶较多。
（二）立式摘辊 多用在割秆摘穗的机型上，由一对（或两对）倾斜（与竖直线成250夹角） 配置的摘辊和挡禾板所组成，每个摘辊分上下两段，两段之间装有喂入链的 链轮。上段 为摘辊的主要部分。为了增加摘辊对茎秆的抓取和对果穗的摘落 能力，该段的断面为花瓣形（3－4花瓣）。下段为辅助部分，主要起拉引茎 秆的作用。该段的断面或与上段相同或采用4－6个梭形。摘辊的直径一般为 80－95mm，上段长为300mm左右，下段为150－200mm。摘辊转速为1000－ 1100r/min。
